7 Одноковшовые экскаваторы

ГПОУ «Читинский техникум отраслевых технологий и бизнеса»

Лекция – презентация по строительным машинам

«Экскаваторы одноковшовые» »

Разработал: Батуев Б. Н. – преподаватель

Чита - 2015

Экскаваторы

одноковшовые (ЭО)

ЭО – землеройные машины цикличного действия. Рабочий орган - ковш.

Рабочий цикл: копание грунта; перемещение к месту отсыпки; разгрузка ковша; возвращение на исходную позицию.

ЭО подразделяются:

По назначению:

строительные;

строительно-карьерные;

карьерные;

вскрышные;

туннельные;

шахтные;

По вращению поворотной части: полноповоротные, неполноповоротные;

По числу двигателей:

одно- и многомоторные;

По выполняемым работам: универсальные,

специальные .

Индексация: ЭО-ОООО

где: первый ноль обозначает размерную группу машины по массе (или объему ковша в м³): 1 – масса машины до 6,3 тонн (объем ковша 0,15…0,20 м³); 2 – 6,3…10 т (0,25…0,30 м³);

3 – 10…18 т (0,40…0,50 м³); 4 – 18…32 т (0,65…0,8м³) ;

5 – 32…50 т (1…1,25м³); 6 – 50…71 т (1,6…2,0м³); 7- более 71 т (2,5…4м³).

второй ноль — тип ходовой части:

1 — гусеничный, 2 — гусеничный широкий, 3 — пневмоколесный, 4 — спецавтошасси, 5 — шасси грузового автомобиля, 6 — на базе трактора .

третий ноль — тип подвески рабочего оборудования: 1 – гибкая (канатная); 2 — жесткая (гидрав-лическая); 3 — телескопическая гидравлическая;

четвертый ноль — номер модели ЭО (1; 2; 3 и т.д.).

Далее, после цифр могут быть: а) очередная модер-низация - (буквы А, Б, В, …);

или: б) климатическое испол-нение: ХЛ–северное; Т–тропиче-ское; ТВ–тропическо-влажное.

Например, ЭО-4123А или ЭО-4123ХЛ означает: экскаватор одноковшовый, массой 18…32 тонны; с гусеничным ходовым устройством; гидравлической подвеской ковша; третьей модели; модернизации А или: предназначенный для эксплуатации в холодных климатических условиях.

Задание: Расшифровать модели ЭО:

1

ЭО-2621В-3

2

ЕК-06

3

ЭО-2626

4

ЭО-3323А

5

ЕК-14

6

ЭО-3123

7

ЕК-18

8

ЕТ-18

9

ЭО-3533

10

ЕА-16

11

ЕА-17

12

13

ЭО-3532

ЕТ-20 и ЕТ-18

14

ЭО-3540

15

ЭО-4431

16

ЕТ-22

17

ЭО-4112А

18

ЕТ-22

19

ЭО-4225А

20

ЕТ-23

21

ЭО-5116

22

ЭО-5126

23

ЭО-5124

24

ЭО-5221

25

ЕТ-32

Технические характеристики ЭО (таблица 1)

№ п/п

1

Марка

Масса (т)

2

ЭО-2621В-3

ЕК-06

3

6,1

Марка двигателя

4

Д-243-91

Мощно-

7,1

ЭО-2626

5

61

ЭО-3323А

сть в л.с.

Д-243-91

7,12

Глубина копания (мм)

ЕК-140

6

13

Д-243-91

60

4150

Радиус копания

13,5

78

ЭО-3123

Д-243

(мм)

7

5300

Примечание

3870

13,5

81

Д-245

ЕК-18

6900

МТЗ-82

4150

8

105

Д-243-91

9

4850

5300

ЕК-180

16

81

10

ЭО-3533

16

4880

МТЗ-82П

Д-245

7900

105

16

11

8300

5000

Д-245

ЕА-16

105

16

12

ЯМЗ-236М

ЕА-17

8100

5800

13

17

Д-243

ЭО-3532

78

5100

9400

81

14

ЕТ-20 и ЕТ-180

Д-243

18

4500

8100

15

18

ЭО-3540

Д-240

81

3800

8200

ЭО-4431

78

16

19,73

ЯМЗ-236Г5

4000

7200

МАЗ-5337

Д-243

ЕТ-22

21,23

105

17

КамАЗ-4310

7200

4700

78

22

Д-245

18

ЭО-4112А

Урал

8400

5900

105

ЯМЗ-236М

23,7

9400

19

ЕИ-422

КамАЗ-5511

6500

181

10500

20

Д-160Б-6

5260

25

ЭО-4225А

26,45

ЕИ-423

ЯМЗ-236М

МАЗ-6317

90

10450

6000

21

ЭО-5116

22

26,5

МЗКТ-8007 (6х6)

ЯМЗ-236Г

9600

181

6800

170

32

ЭО-5126

ЯМЗ-236М

23

6000

5300

32

181

ЭО-5124

Д-160Б-6

24

9600

6000

ЭО-5221

ЯМЗ-38ГМ2

38,7

25

140

9300

5900

170

42

ЕИ-520

ЯМЗ-8484

9600

6900

170

ЯМЗ-38ГМ2

42

6250

10900

170

6500

9600

299

10100

6500

10000

7300

11300

ЭО, используемые в земляных работах при СЖиОЗ

№ п/п

Марка

5

Масса (т)

7

ЕК-14

Марка двигателя

13

13,5

ЕК-18

Мощно-

ЕТ-20 и ЕТ-180

Д-245

16

16

18

Д-245

ЕТ-22

19

105

сть в л.с.

Глубина копания (мм)

ЭО-4225А

105

ЯМЗ-236Г5

22

Радиус копания

4880

26,45

ЯМЗ-236М

105

5800

8300

Примечание

(мм)

181

ЯМЗ-236Г

5900

9400

170

9400

6000

9600

6000

9300

ЭО, используемые в земляных работах при СЖиОЗ

Маркировка ЭО

Цифра в ин-дексе обоз-наче-ния

Место цифры в индексе и соответствующий ей параметр

Первая цифра

Вместимо-сть ковша, м³

1

0,15…0,20

Вторая цифра –

Масса экскаватора,

2

0,25…0,30

Менее 6,3

тонн

Третья – исполнение рабочего оборудования

тип движителя

3

Гусеничное

6,3…10

4

0,40…0,50

С гибкой подвеской ковша

Гусеничное уширенное

5

0,65…0,80

10,0…18,0

С жесткой подвеской ковша

6

Пневмоколесное

18,0…32,0

1,0…1,25

7

1,6…2,0

Телескопическая стрела

32,0…50,0

Специальное автомобильного типа

Автомобильное

-

50,0…71,0

2,5…4

-

Тракторное

Более 71,0

-

Прицепное

-

Производительность ЭО (м 3 / ч ):

Пт=3600 q k н /[k p (t ц + t пер / n ц )] ,

где q — вместимость ковша, м 3 ;

k н — кфт наполнения;

k p — кфт разрыхления грунта;

t ц — время цикла, с;

t пер — время одной передвижки ЭО на новую позицию, с;

n ц — число рабочих циклов на одной позиции.

П э = П т Т р k в , ( м 3 /сут, м 3 /мес, м 3 /год)

где Т р — продолжительность работы, ч;

k в — кфт использования времени (при односменной работе

k в = 0,2 ...0,25).

ЭО состоит:

отвал бульдозерный;

ведущие мосты;

ходовая тележка с рамой

или гусеничный движитель;

откидные опоры;

платформа поворотная;

опорно-поворотное устройство;

стойки-пилоны;

стрела (моноблочная или с изменяемой геометрией);

ковш;

рукоять;

гидроцилиндры: стрелы, рукояти и ковша;

кабина;

зубья подрезные от закли- нивания ковша;

коромысло, тяга шарнирно- рычажного механизма ковша;

1-отвал бульдозерный; 2,4- ведущие мосты; 3-ходовая тележка с нижней рамой; 5- откидные опоры; 6- платформа поворотная; 7- опорно-поворотное устрой-ство; 8- стойкипилоны; 9, 19- гидроцилиндры стрелы; 10- стрела; 11, 12- гидроци-линдры рукояти и ковша; 13- ковш; 14- рукоять; 15- кабина; 16- гусеничный движитель; 17- зубья подрезные; 18- коромысло; 20- тяга ковша.

Моноблочная стрела

Рукоять

Гидравлический экскаватор с составной стрелой:

1- корневая секция; 2- ригель; 3- удлиняющая секция; 4- проушины.

Размещение силовой установки, механизмов и оборудования портала, корневой части стрелы на поворотной платформе

ЭО – 2…

2621

2621

2626

2626

2626-01

2626-01

ЕК-8(2321)

ЕК-8(2321)

ЭО-3…

3123А

3222

3321

ЕК-14(3323)

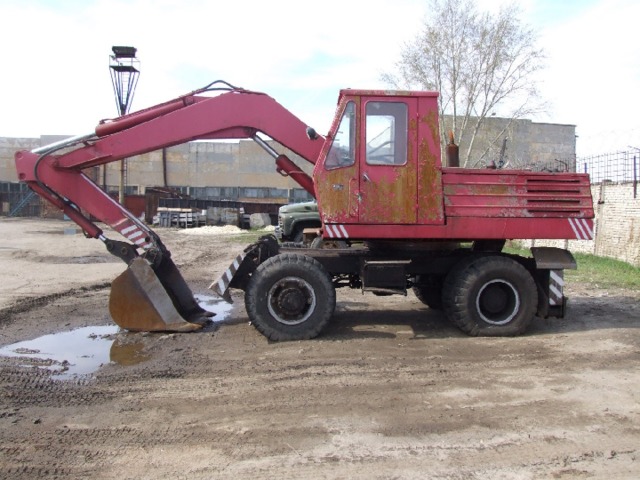

3323

14(3321)

3533М

ЕА-17(3521)

Машины 4-й размерной группы

4112

4121

4225А-07

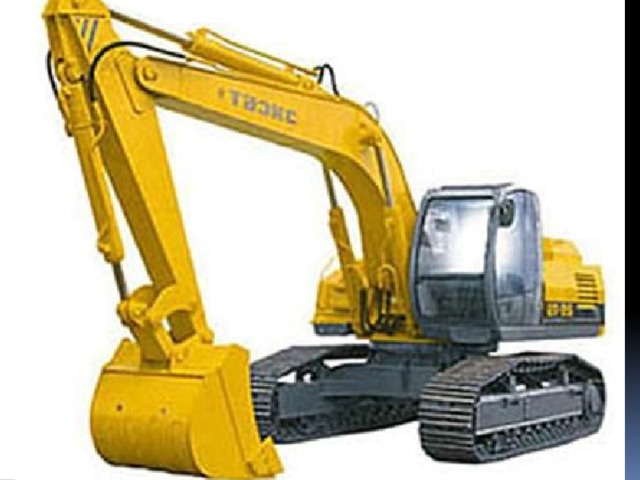

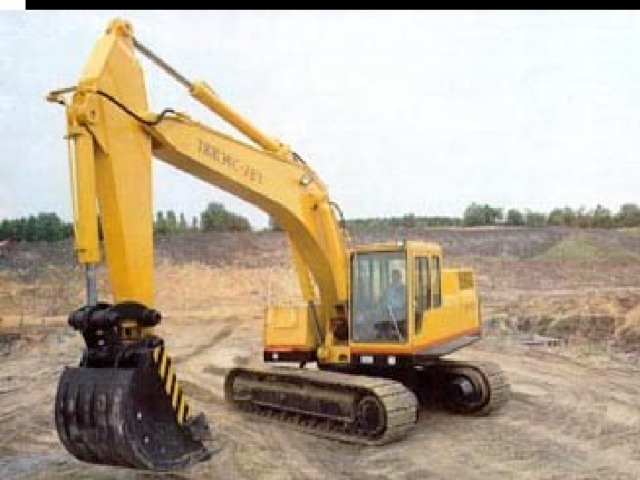

ЕТ-25(4225А)

4228

4533 (Урал-4320)

4521(КрАЗ-254)

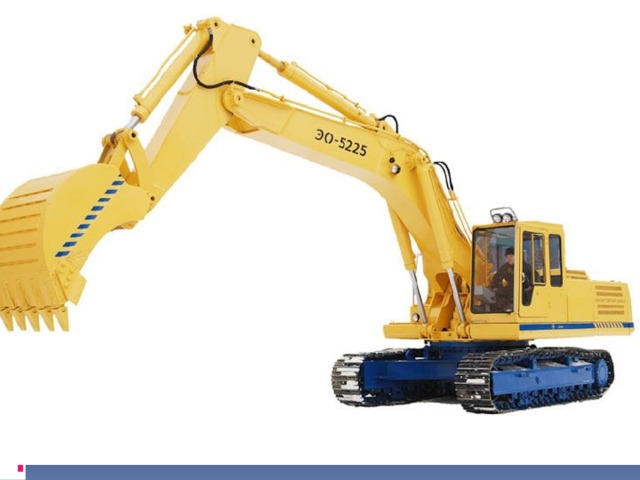

Машины 5-й размерной группы

5121

5126

5225

5225

5225

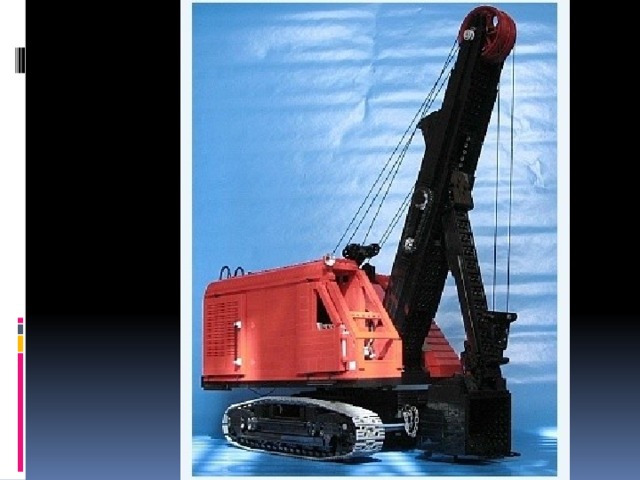

Машины 6-й размерной группы

6123А

Список использованных источников

• Волков Д.П., Крикун В.Я. Строительные машины и средства малой механизации. Учебник для сред. Проф. образования /Д.П.Волков, В.Я.Крикун. – М.: Издательский центр «Академия», 2002. – 480 с.
• Автор и источник заимствования неизвестен.
