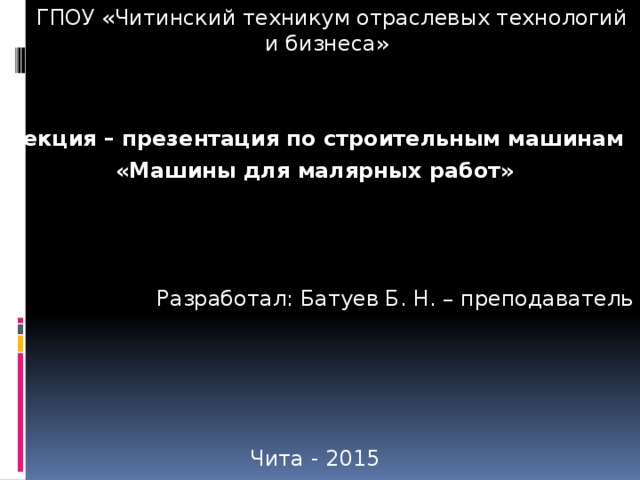

 ГПОУ «Читинский техникум отраслевых технологий и бизнеса» Лекция – презентация по строительным машинам «Машины для малярных работ»    Разработал: Батуев Б. Н. – преподаватель Чита - 2015

ГПОУ «Читинский техникум отраслевых технологий и бизнеса»

Лекция – презентация по строительным машинам

«Машины для малярных работ»

Разработал: Батуев Б. Н. – преподаватель

Чита - 2015

Машины  для малярных работ

Машины

для малярных работ

 Малярные работы: 1)подготовка поверхности под ок-раску (очистка, снятие наплывов, ра-сшивка трещин, подмазка отдельных мест, проолифка, нанесение слоя шпатлевки с разравниванием и шлифованием), 2)приготовление шпатлевочно- малярных составов, 3)огрунтовка, 4)окраска.

Малярные работы:

1)подготовка поверхности под ок-раску (очистка, снятие наплывов, ра-сшивка трещин, подмазка отдельных мест, проолифка, нанесение слоя шпатлевки с разравниванием и шлифованием),

2)приготовление шпатлевочно- малярных составов,

3)огрунтовка,

4)окраска.

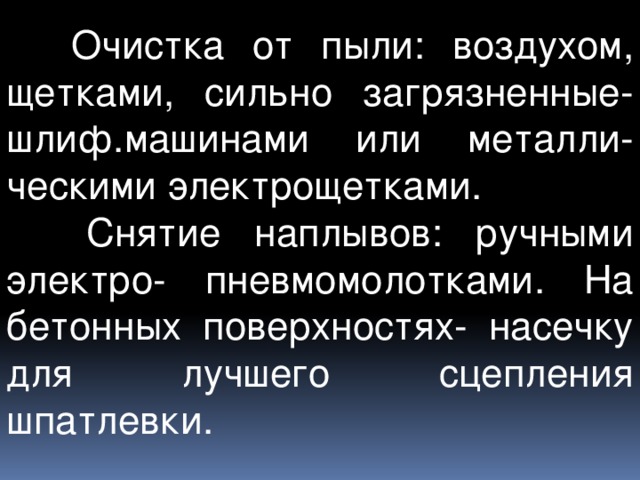

 Очистка от пыли: воздухом, щетками, сильно загрязненные- шлиф.машинами или металли-ческими электрощетками.  Снятие наплывов: ручными электро- пневмомолотками. На бетонных поверхностях- насечку для лучшего сцепления шпатлевки.

Очистка от пыли: воздухом, щетками, сильно загрязненные- шлиф.машинами или металли-ческими электрощетками.

Снятие наплывов: ручными электро- пневмомолотками. На бетонных поверхностях- насечку для лучшего сцепления шпатлевки.

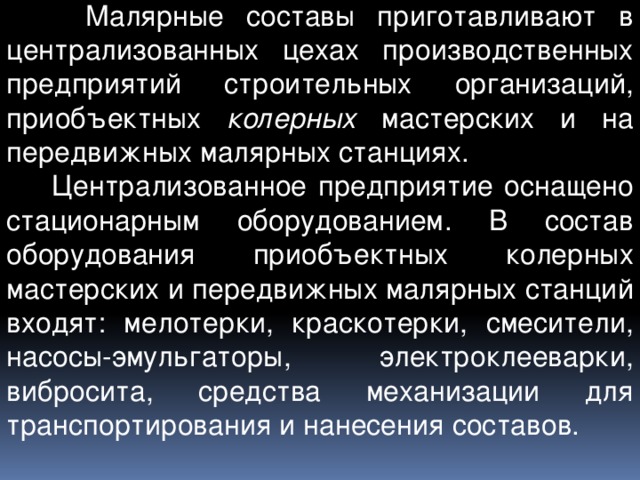

 Малярные составы приготавливают в централизованных цехах производственных предприятий строительных организаций, приобъектных колерных мастерских и на передвижных малярных станциях.  Централизованное предприятие оснащено стационарным оборудованием. В состав оборудования приобъектных колерных мастерских и передвижных малярных станций входят: мелотерки, краскотерки, смесители, насосы-эмульгаторы, электроклееварки, вибросита, средства механизации для транспортирования и нанесения составов.

Малярные составы приготавливают в централизованных цехах производственных предприятий строительных организаций, приобъектных колерных мастерских и на передвижных малярных станциях.

Централизованное предприятие оснащено стационарным оборудованием. В состав оборудования приобъектных колерных мастерских и передвижных малярных станций входят: мелотерки, краскотерки, смесители, насосы-эмульгаторы, электроклееварки, вибросита, средства механизации для транспортирования и нанесения составов.

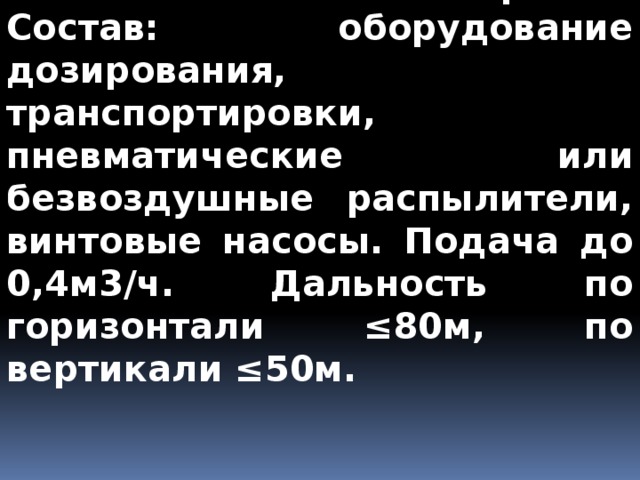

 Малярные агрегаты. Большие объемы работ. Состав: оборудование дозирования, транспортировки, пневматические или безвоздушные распылители, винтовые насосы. Подача до 0,4м3/ч. Дальность по горизонтали ≤80м, по вертикали ≤50м.

Малярные агрегаты. Большие объемы работ. Состав: оборудование дозирования, транспортировки, пневматические или безвоздушные распылители, винтовые насосы. Подача до 0,4м3/ч. Дальность по горизонтали ≤80м, по вертикали ≤50м.

  Шпатлевочные установки передвижные. Небольшие объемы работ. Произво-дительность ≤200 м 2 /ч, давление воздуха 0,7 МПа. 1-распределительный аппарат; 2-герметичные баки; 3,6- воздушные шланги; 4-рукоятка распределителя; 5-материальный рукав; 7,8-удочка с головкой.

Шпатлевочные установки передвижные. Небольшие объемы работ. Произво-дительность ≤200 м 2 /ч, давление воздуха 0,7 МПа.

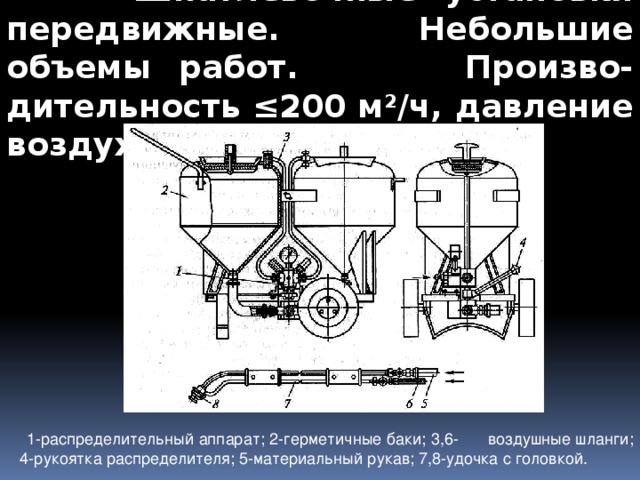

1-распределительный аппарат; 2-герметичные баки; 3,6- воздушные шланги; 4-рукоятка распределителя; 5-материальный рукав; 7,8-удочка с головкой.

  Агрегат шпаклевочный СО-150А. Д ля подачи и нанесения на обрабатываемую поверхность шпаклевок подвижностью не менее 12 см. Для подачи и нанесения грунтовок, клеевых и водно-клеевых красок. Состав: -растворопровод диаметром 32 мм, длиной 20 м; -2 рукава диаметром 16 мм, длиной по 10 м; -воздухопровод диаметром 9 мм, длиной 30 м; -2 удочки.  На агрегате установлен датчик реле давления воздуха, что позволяет управлять агрегатом на расстоянии. Производительность, л/час (на первой ск. / на второй ск.) Объем по загрузке, л 400 / 800  Рабочее давление подачи, развиваемое насосом, МПа 60 2 Потребляемая мощность, кВт (на первой скорости / на второй скорости) Дальность подачи, м (по вертикали / по горизонтали) 2,0 / 2,2  Габаритные размеры (длина х ширина х высота), мм 50 / 80  Масса, кг, не более 1500 х 560 х 930  114

  Агрегат шпаклевочный СО-150А. Д ля подачи и нанесения на обрабатываемую поверхность шпаклевок подвижностью не менее 12 см. Для подачи и нанесения грунтовок, клеевых и водно-клеевых красок.

Состав: -растворопровод диаметром 32 мм, длиной 20 м; -2 рукава диаметром 16 мм, длиной по 10 м; -воздухопровод диаметром 9 мм, длиной 30 м; -2 удочки.

На агрегате установлен датчик реле давления воздуха, что позволяет управлять агрегатом на расстоянии.

Производительность, л/час (на первой ск. / на второй ск.)

Объем по загрузке, л

400 / 800

Рабочее давление подачи, развиваемое насосом, МПа

60

2

Потребляемая мощность, кВт (на первой скорости / на второй скорости)

Дальность подачи, м (по вертикали / по горизонтали)

2,0 / 2,2

Габаритные размеры (длина х ширина х высота), мм

50 / 80

Масса, кг, не более

1500 х 560 х 930

114

 Окрасочные агрегаты. С краскорас-пылителями, удочками.  Передвижные, переносные. Пневматические и безвоздушного распыления. Электропри-вод.  Передвижной = с передвижной шпатле-вочной установкой. Рабочее давление 0,4 МПа. Ба к 16…100л. Производительность 500 м 2 /ч.  П ереносной окр. агрегат. Небольшие объемы работ. ≤50м 2 /ч. Компрессор при р= 0,4 МПа. Бачок 0,7 л.

Окрасочные агрегаты. С краскорас-пылителями, удочками. Передвижные, переносные. Пневматические и безвоздушного распыления. Электропри-вод.

Передвижной = с передвижной шпатле-вочной установкой. Рабочее давление 0,4 МПа. Ба к 16…100л. Производительность 500 м 2 /ч.

П ереносной окр. агрегат. Небольшие объемы работ. ≤50м 2 /ч. Компрессор при р= 0,4 МПа. Бачок 0,7 л.

Установка малярная СО-203 Предназначена для подачи по рукавам и нанесения на обрабатываемую поверхность малярных составов кроме взрывоопасных и ацетоносодержащих композиций, для небольших объемов работ.   Максимальное рабочее давление, Мпа (кгс/см2) 0,8(8) Производительность, м3/час, не менее 0,15 Мощность двигателя, кВт 0,37 Габаритные размеры (длина х ширина х высота), мм 700 х 300 х 650 Масса (без комплекта принадлежностей и ЗИП), кг (однофазного / трехфазного варианта) 24 / 22

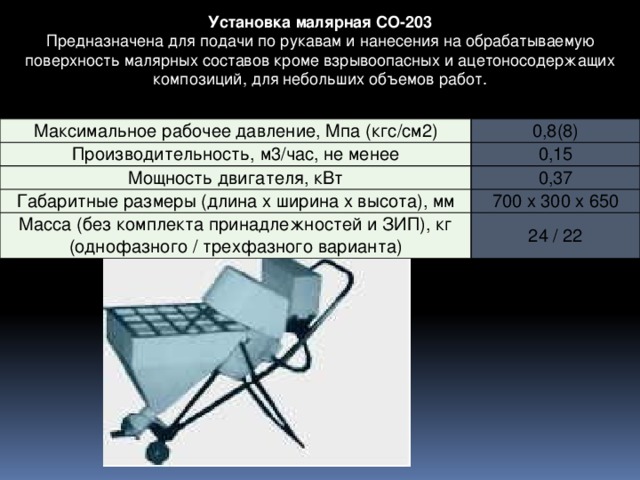

Установка малярная СО-203

Предназначена для подачи по рукавам и нанесения на обрабатываемую поверхность малярных составов кроме взрывоопасных и ацетоносодержащих композиций, для небольших объемов работ.



Максимальное рабочее давление, Мпа (кгс/см2)

0,8(8)

Производительность, м3/час, не менее

0,15

Мощность двигателя, кВт

0,37

Габаритные размеры (длина х ширина х высота), мм

700 х 300 х 650

Масса (без комплекта принадлежностей и ЗИП), кг (однофазного / трехфазного варианта)

24 / 22

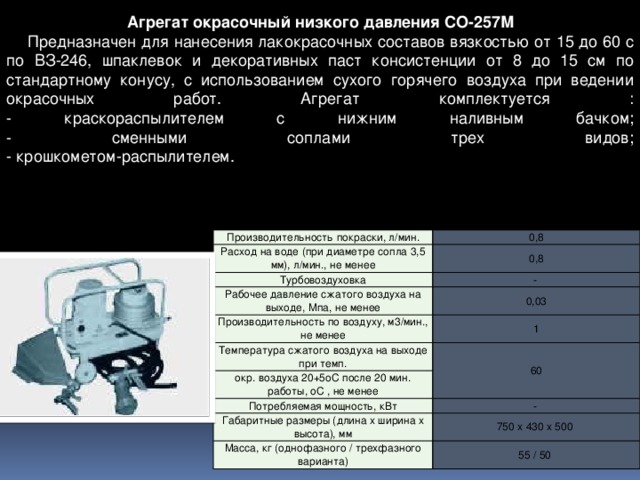

 Агрегат окрасочный низкого давления СО-257М    Предназначен для нанесения лакокрасочных составов вязкостью от 15 до 60 с по ВЗ-246, шпаклевок и декоративных паст консистенции от 8 до 15 см по стандартному конусу, с использованием сухого горячего воздуха при ведении окрасочных работ. Агрегат комплектуется :  - краскораспылителем с нижним наливным бачком;  - сменными соплами трех видов;  - крошкометом-распылителем. Производительность покраски, л/мин. Расход на воде (при диаметре сопла 3,5 мм), л/мин., не менее 0,8 Турбовоздуховка 0,8 -  Рабочее давление сжатого воздуха на выходе, Мпа, не менее Производительность по воздуху, м3/мин., не менее 0,03 Температура сжатого воздуха на выходе при темп. 1 окр. воздуха 20+5оС после 20 мин. работы, оС , не менее 60 Потребляемая мощность, кВт Габаритные размеры (длина х ширина х высота), мм -  Масса, кг (однофазного / трехфазного варианта) 750 х 430 х 500  55 / 50

Агрегат окрасочный низкого давления СО-257М

Предназначен для нанесения лакокрасочных составов вязкостью от 15 до 60 с по ВЗ-246, шпаклевок и декоративных паст консистенции от 8 до 15 см по стандартному конусу, с использованием сухого горячего воздуха при ведении окрасочных работ. Агрегат комплектуется : - краскораспылителем с нижним наливным бачком; - сменными соплами трех видов; - крошкометом-распылителем.

Производительность покраски, л/мин.

Расход на воде (при диаметре сопла 3,5 мм), л/мин., не менее

0,8

Турбовоздуховка

0,8

Рабочее давление сжатого воздуха на выходе, Мпа, не менее

Производительность по воздуху, м3/мин., не менее

0,03

Температура сжатого воздуха на выходе при темп.

1

окр. воздуха 20+5оС после 20 мин. работы, оС , не менее

60

Потребляемая мощность, кВт

Габаритные размеры (длина х ширина х высота), мм

Масса, кг (однофазного / трехфазного варианта)

750 х 430 х 500

55 / 50

 Рабочие органы окр. агрегатов- пневмокраскораспылители высокого ( ≥ 0,1 МПа) и низкого (до 0,1 МПа) давления.  Различаются между собой размерами и формой отпечатка факела. По конструкции все сходны.

Рабочие органы окр. агрегатов- пневмокраскораспылители высокого ( 0,1 МПа) и низкого (до 0,1 МПа) давления.

Различаются между собой размерами и формой отпечатка факела. По конструкции все сходны.

 Пневмокраскораспылители высокого р - высокое качество, надежность, простота. Недостаток- потери до 30% краски на туманооброзование ( краска, не достигая окрашиваемой поверхности, уносится сжатым воздухом, резко ухудшает условия работы в закрытых помещениях).  Улучшение условий работы- пневмокраскораспылители низкого давления.

Пневмокраскораспылители высокого р - высокое качество, надежность, простота. Недостаток- потери до 30% краски на туманооброзование ( краска, не достигая окрашиваемой поверхности, уносится сжатым воздухом, резко ухудшает условия работы в закрытых помещениях).

Улучшение условий работы- пневмокраскораспылители низкого давления.

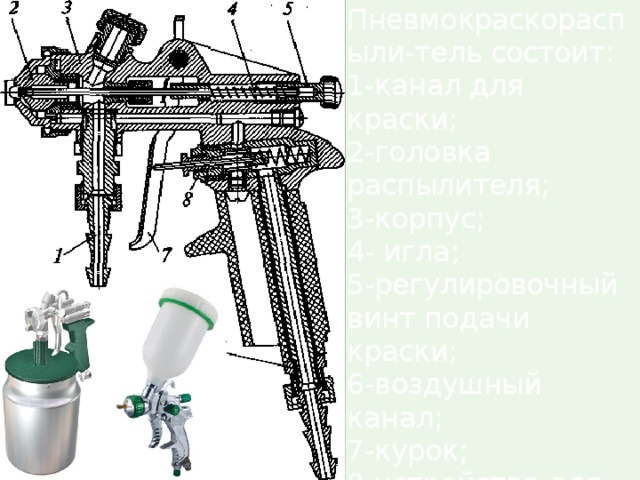

Пневмо краскораспыли-тель состоит: 1-канал для краски; 2-головка распылителя; 3-корпус; 4- игла; 5-регулировочный винт подачи краски; 6-воздушный канал; 7-курок; 8-устройство для регулировки подачи воздуха.

Пневмо краскораспыли-тель состоит:

1-канал для краски;

2-головка распылителя;

3-корпус;

4- игла;

5-регулировочный винт подачи краски;

6-воздушный канал;

7-курок;

8-устройство для регулировки подачи воздуха.

 Б езвоздушный способ. Э ффективен . П отери краски ≤2%. Оператор без защитных средств. При больших объемах работ. Расход краски ≤ 7 л/мин. Дальность по вертикали ≤ 100м. Производи-тельность ≥ 600 м 2 /ч.

Б езвоздушный способ. Э ффективен . П отери краски ≤2%. Оператор без защитных средств. При больших объемах работ. Расход краски ≤ 7 л/мин. Дальность по вертикали ≤ 100м. Производи-тельность ≥ 600 м 2 /ч.

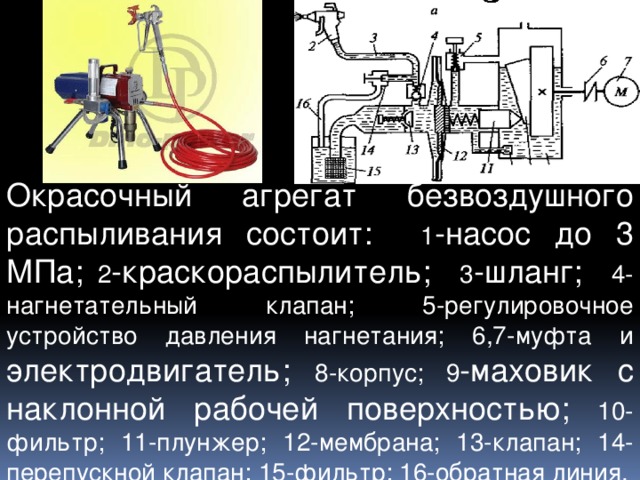

Окрасочный агрегат безвоздушного распыливания состоит: 1 -насос до 3 МПа; 2 -краскораспылитель; 3 -шланг; 4-нагнетательный клапан; 5-регулировочное устройство давления нагнетания; 6,7-муфта и электродвигатель; 8-корпус; 9 -маховик с наклонной рабочей поверхностью; 10-фильтр; 11-плунжер; 12-мембрана; 13-клапан; 14-перепускной клапан; 15-фильтр; 16-обратная линия.

Окрасочный агрегат безвоздушного распыливания состоит: 1 -насос до 3 МПа; 2 -краскораспылитель; 3 -шланг; 4-нагнетательный клапан; 5-регулировочное устройство давления нагнетания; 6,7-муфта и электродвигатель; 8-корпус; 9 -маховик с наклонной рабочей поверхностью; 10-фильтр; 11-плунжер; 12-мембрана; 13-клапан; 14-перепускной клапан; 15-фильтр; 16-обратная линия.

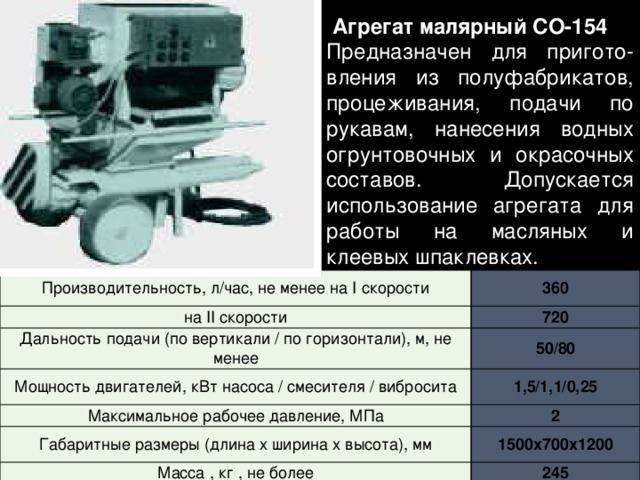

  Агрегат малярный СО-154 Предназначен для пригото-вления из полуфабрикатов, процеживания, подачи по рукавам, нанесения водных огрунтовочных и окрасочных составов. Допускается использование агрегата для работы на масляных и клеевых шпаклевках.   Производительность, л/час, не менее на I скорости на II скорости 360 Дальность подачи (по вертикали / по горизонтали), м, не менее 720 50/80 Мощность двигателей, кВт насоса / смесителя / вибросита Максимальное рабочее давление, МПа 1,5/1,1/0,25 Габаритные размеры (длина х ширина х высота), мм 2 Масса , кг , не более 1500х700х1200 245

  Агрегат малярный СО-154

Предназначен для пригото-вления из полуфабрикатов, процеживания, подачи по рукавам, нанесения водных огрунтовочных и окрасочных составов. Допускается использование агрегата для работы на масляных и клеевых шпаклевках.



Производительность, л/час, не менее на I скорости

на II скорости

360

Дальность подачи (по вертикали / по горизонтали), м, не менее

720

50/80

Мощность двигателей, кВт насоса / смесителя / вибросита

Максимальное рабочее давление, МПа

1,5/1,1/0,25

Габаритные размеры (длина х ширина х высота), мм

2

Масса , кг , не более

1500х700х1200

245

 Краскопульты с ручными или др. насосами. Для водно-меловых-известковых красок. Через шланги краска к краскораспылителю (форсунке). р= 0,4 МПа. По касательной к внутренней полости, там закручивается и вылетает из форсунки, образуя факел в виде полого конуса.

Краскопульты с ручными или др. насосами. Для водно-меловых-известковых красок. Через шланги краска к краскораспылителю (форсунке). р= 0,4 МПа. По касательной к внутренней полости, там закручивается и вылетает из форсунки, образуя факел в виде полого конуса.

Распылитель электрический краскопульт Bort BFP-350 КР-96100 Краскопульт

Распылитель электрический краскопульт Bort BFP-350

КР-96100 Краскопульт

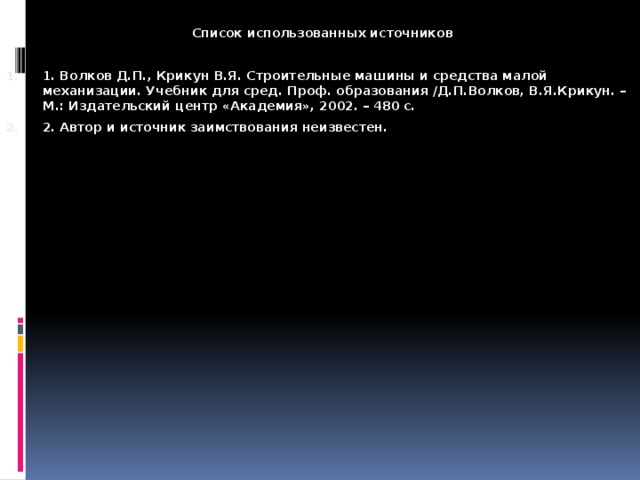

 Список использованных источников 1. Волков Д.П., Крикун В.Я. Строительные машины и средства малой механизации. Учебник для сред. Проф. образования /Д.П.Волков, В.Я.Крикун. – М.: Издательский центр «Академия», 2002. – 480 с. 2. Автор и источник заимствования неизвестен.
