Транспортирующие машины

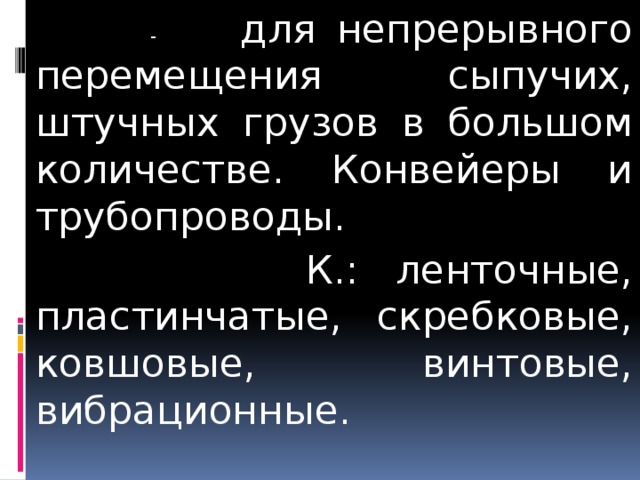

- для непрерывного перемещения сыпучих, штучных грузов в большом количестве. Конвейеры и трубопроводы.

К.: ленточные, пластинчатые, скребковые, ковшовые, винтовые, вибрационные.

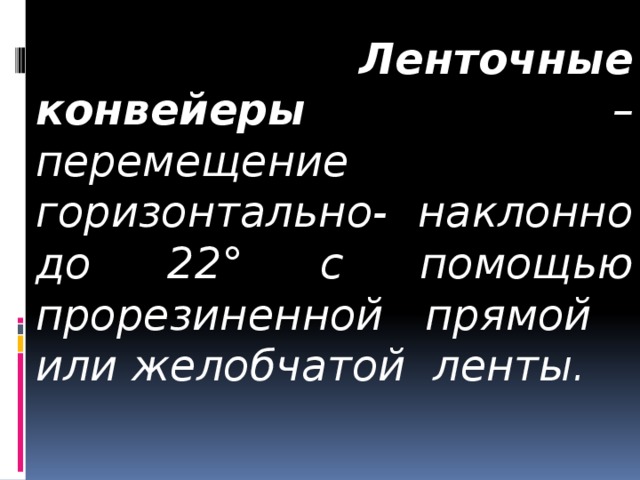

Ленточные конвейеры – перемещение горизонтально- наклонно до 22° с помощью прорезиненной прямой или желобчатой ленты.

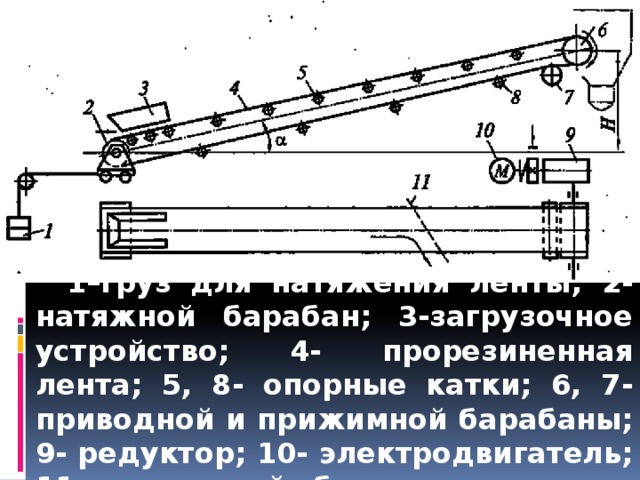

1–груз для натяжения ленты; 2-натяжной барабан; 3-загрузочное устройство; 4- прорезиненная лента; 5, 8- опорные катки; 6, 7- приводной и прижимной барабаны; 9- редуктор; 10- электродвигатель; 11- плужковый сбрасыватель

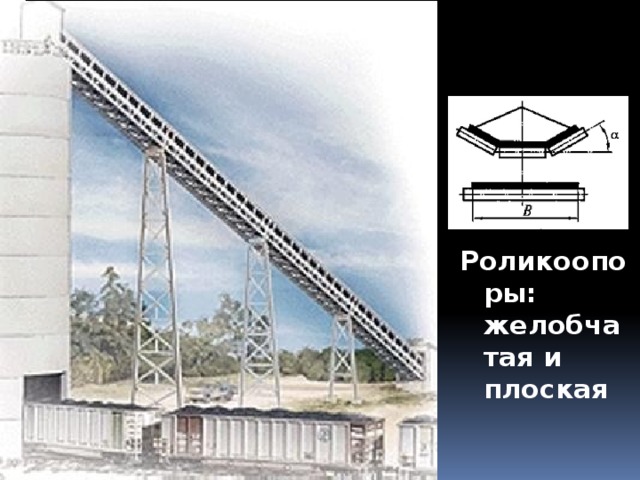

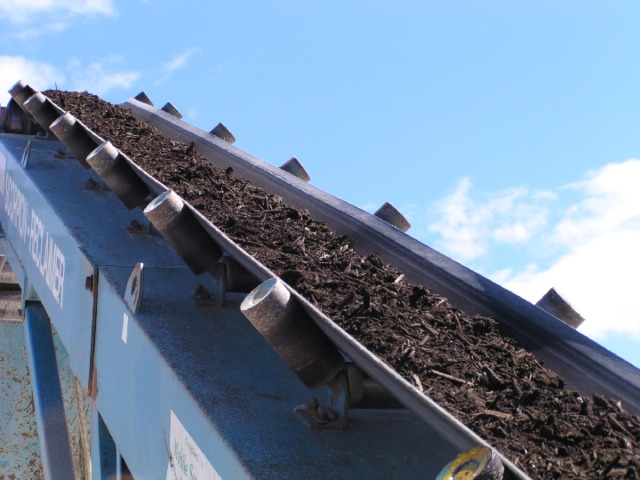

Роликоопоры: желобчатая и плоская

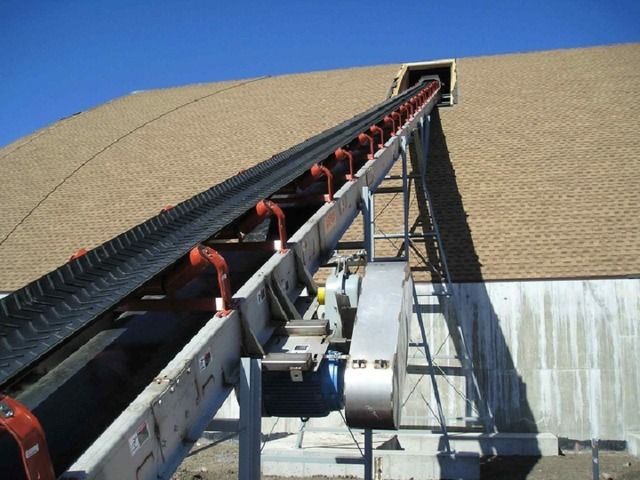

Ленточный конвейер для крутонаклонного транспортирования с покрывающей лентой

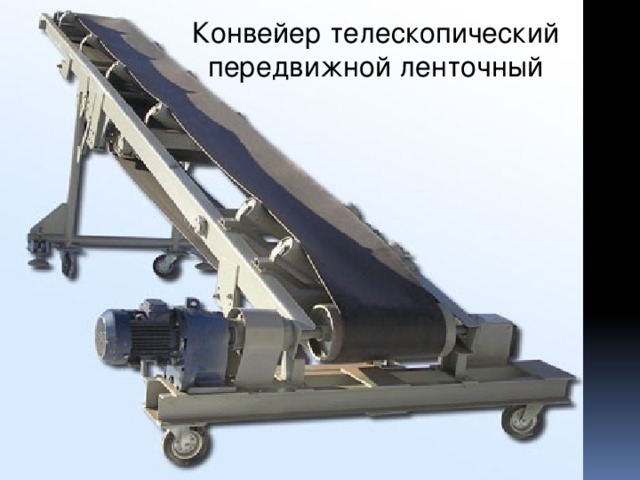

Конвейер телескопический передвижной ленточный

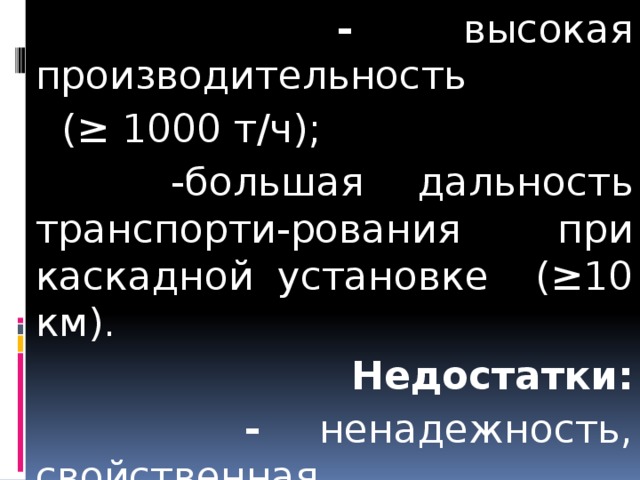

- высокая производительность

( ≥ 1000 т/ч);

-большая дальность транспорти-рования при каскадной установке (≥10 км).

Недостатки:

- ненадежность, свойственная последовательной схеме соедине-ния машин.

Производительность л.к.:

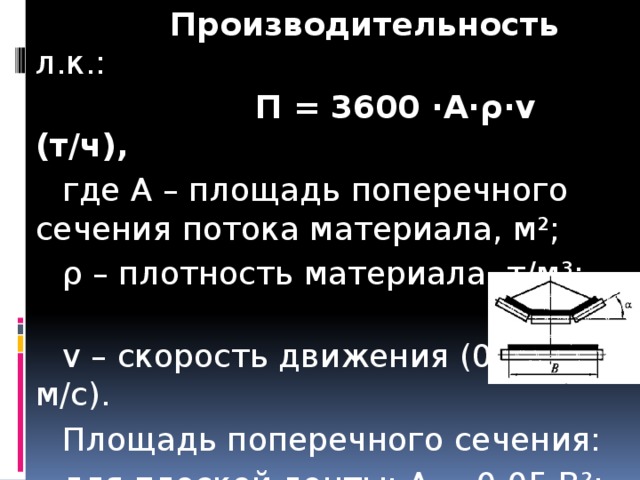

П = 3600 ·А·ρ·v (т/ч),

где А – площадь поперечного сечения потока материала, м²;

ρ – плотность материала, т/м³;

v – скорость движения (0,8…4 м/с).

Площадь поперечного сечения:

для плоской ленты: А = 0,05 В²;

где В – ширина ленты (0,4…2 м);

для желобчатой ленты (при α=20°):

А = 0,14 В².

Пластинчатые конвейеры

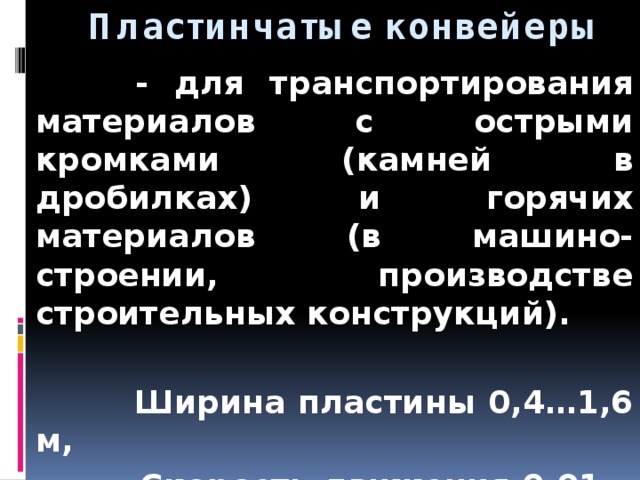

- для транспортирования материалов с острыми кромками (камней в дробилках) и горячих материалов (в машино-строении, производстве строительных конструкций).

Ширина пластины 0,4…1,6 м,

Скорость движения 0,01…1 м/с.

Производительность - аналогично л.к.

Пластинчатый конвейер

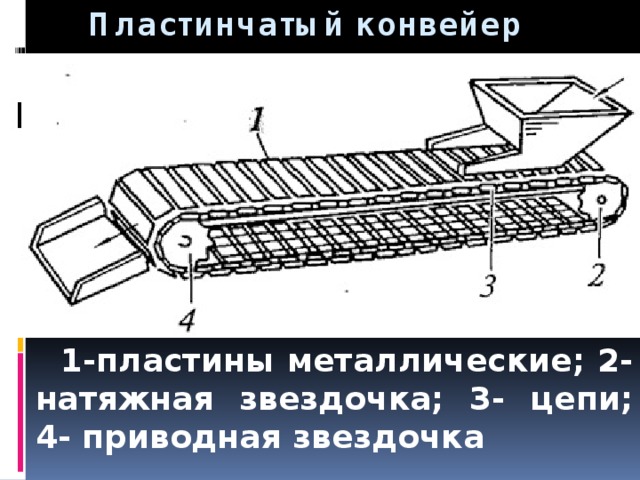

1-пластины металлические; 2- натяжная звездочка; 3- цепи; 4- приводная звездочка

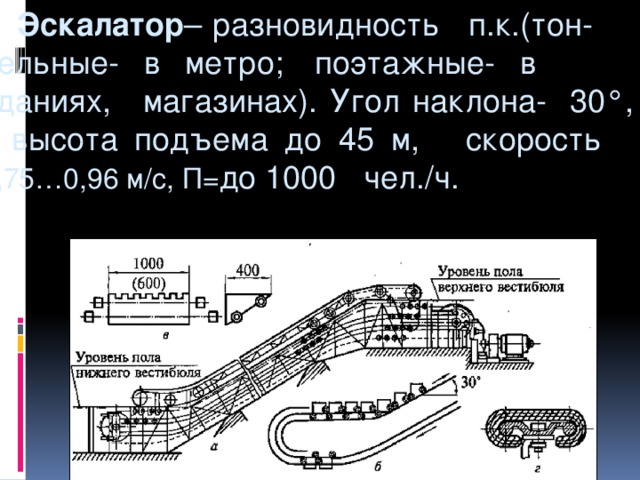

Эскалатор – разновидность п.к.(тон- нельные- в метро; поэтажные- в зданиях, магазинах). Угол наклона- 30°, высота подъема до 45 м, скорость 0,75…0,96 м/с, П= до 1000 чел./ч.

Ковшовый конвейер

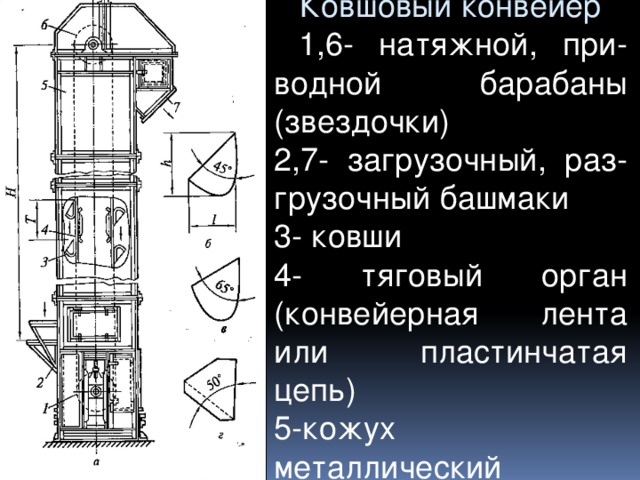

1,6- натяжной, при-водной барабаны (звездочки)

2,7- загрузочный, раз-грузочный башмаки

3- ковши

4- тяговый орган (конвейерная лента или пластинчатая цепь)

5-кожух металлический

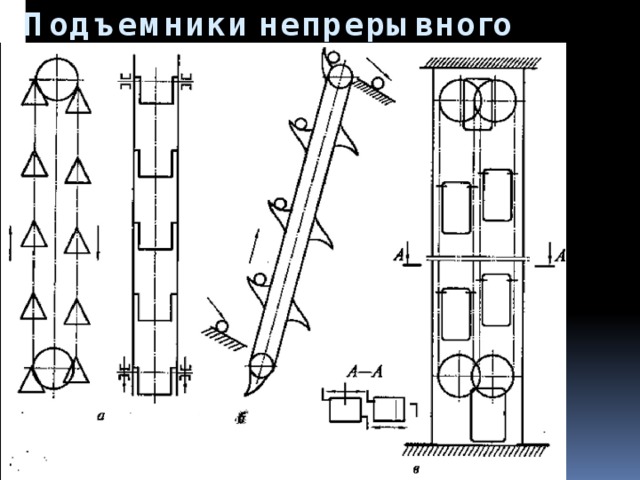

Подъемники непрерывного действия

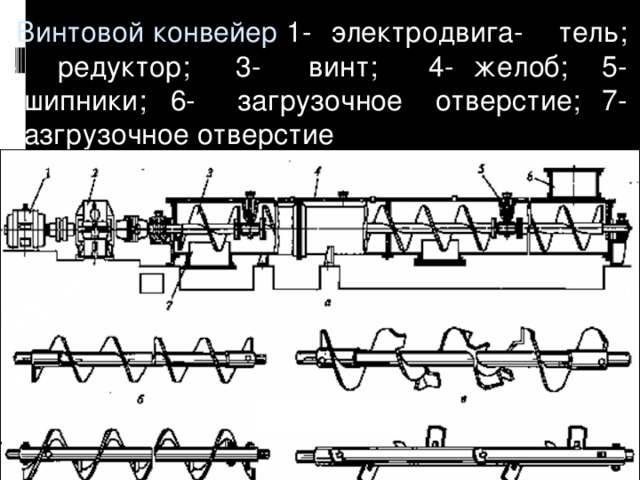

Винтовой конвейер 1- электродвига- тель; 2- редуктор; 3- винт; 4- желоб; 5- подшипники; 6- загрузочное отверстие; 7- разгрузочное отверстие

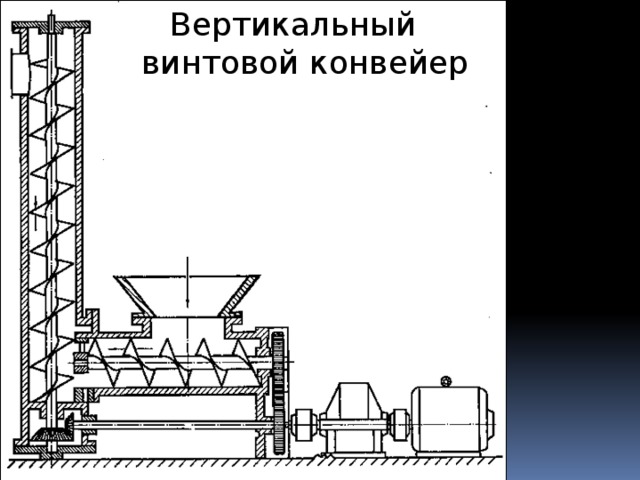

Вертикальный винтовой конвейер

Вибрационный конвейер

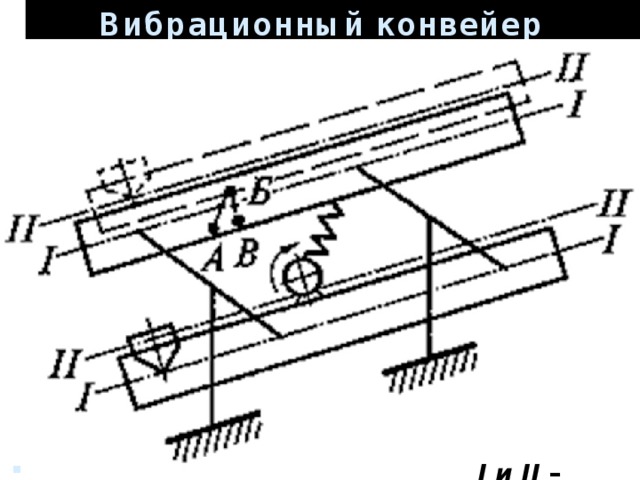

• I и II – номера положений
