Снайперская винтовка Драгунова

Снайперская винтовка Драгунова СВД

Преподаватель НВП: Литвинов С.Д.

Назначение СВД

Снайперская винтовка Драгунова (СВД) калибра 7,62мм является оружием снайпера и предназначена для уничтожения появляющихся, движущихся, открытых и замаскированных одиночных целей.

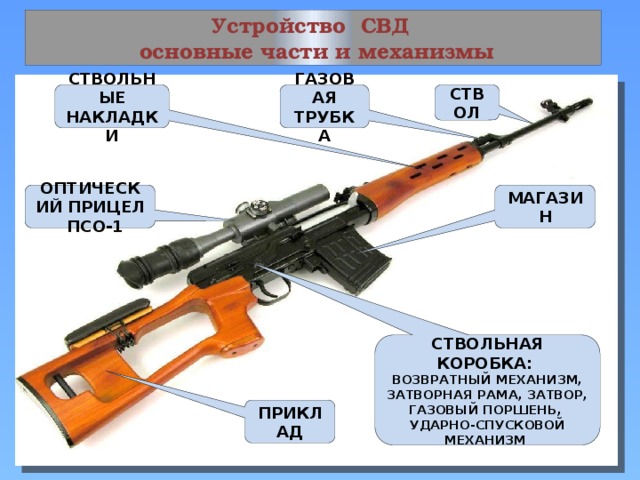

Устройство СВД основные части и механизмы

СТВОЛ

СТВОЛЬНЫЕ НАКЛАДКИ

ГАЗОВАЯ ТРУБКА

МАГАЗИН

ОПТИЧЕСКИЙ ПРИЦЕЛ ПСО-1

СТВОЛЬНАЯ КОРОБКА: ВОЗВРАТНЫЙ МЕХАНИЗМ, ЗАТВОРНАЯ РАМА, ЗАТВОР, ГАЗОВЫЙ ПОРШЕНЬ, УДАРНО-СПУСКОВОЙ МЕХАНИЗМ

ПРИКЛАД

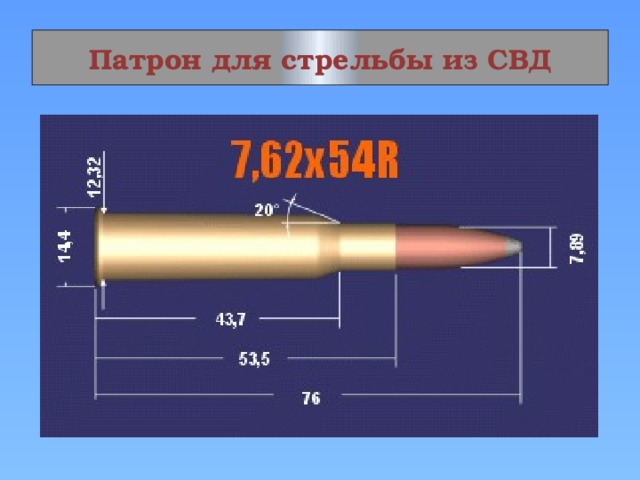

Патрон для стрельбы из СВД

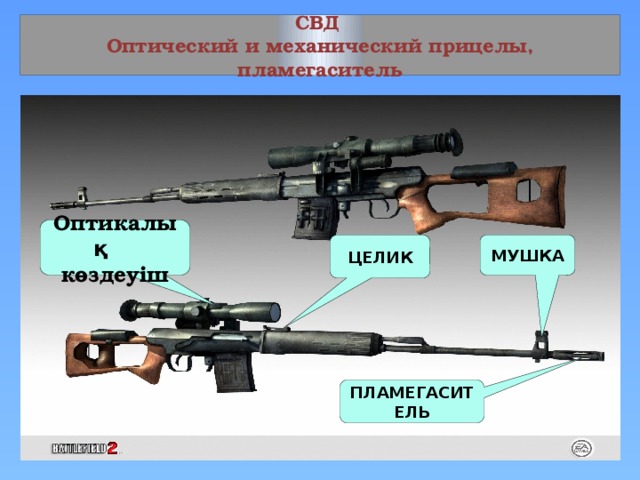

СВД Оптический и механический прицелы, пламегаситель

Оптикалық көздеуіш

ОПТИЧЕСКИЙ ПРИЦЕЛ

ЦЕЛИК

МУШКА

ПЛАМЕГАСИТЕЛЬ

СВД резиновый затыльник, поворотная щека и ствольные накладки

СТВОЛЬНЫЕ НАКЛАДКИ

ПОВОРОТНАЯ ЩЕКА

РЕЗИНОВЫЙ ЗАТЫЛЬНИК

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СВД

• Калибр, мм . . . . . . . . . . . . . . . . . . . . . . . . . . . 7,62
• Число нарезов . . . . . . . . . . . . . . . . . . . . . . . . 4
• Прицельная дальность, м:

с оптическим прицелом . . . . . . . . . . . . 1300

с открытым прицелом . . . . . . . . . . . . . 1200

• Начальная скорость пули, м/с . . . . . . . . . . 830
• Дальность полета пули, до которой сохраняется

ее убойное действие , м . . . . . . . . . . . . . . . . . . 3800

• Масса винтовки без штык ножа с ПСО-1 и неснаряженным магазином , кг . . . . . . . . . . . . . . 4,3
• Емкость магазина, патронов . . . . . . . . . . . . 10
