Соединение резисторов

СОЕДИНЕНИЕ РЕЗИСТОРОВ

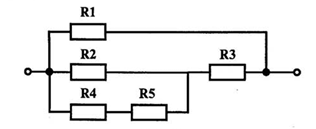

1. Вычислите эквивалентное сопротивление электрической цепи, приведенной на рис. 1, если R1 = 2 Ом, R2 = 3 Ом, R3 = 5 Ом, R4 = R5 = 10 Ом.

Рис1.

1. Вычислите эквивалентное сопротивление электрической цепи приведенной, на рис. 2, если сопротивление каждого резис­тора равно по 10 Ом.

Рис.2

1. Восемь проводников сопротивлением 10 Ом каждый, со­единены в четыре одинаковые параллельные группы. Определи­те эквивалентное сопротивление цепи и нарисуйте электричес­кую схему в указанном прямоугольнике.

Дано: _______________________________________________________

Найти:______________________________________________________ Решение:____________________________________________________ Ответ:______________________________________________________

1. Разветвление из трех параллельно включенных сопротив­лений в 3, 8 и 6 Ом включено последовательно с другим разветв­лением, состоящим из четырех сопротивлений в 2, 7, 6 и 3 Ом. Определите эквивалентное сопротивление цепи и нарисуйте элек­трическую схему в указанном прямоугольнике.

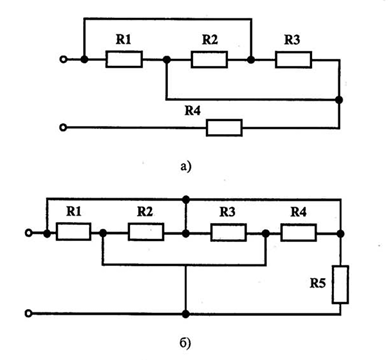

1. Определите эквивалентное сопротивление электрических цепей, изображенных на рис. 3 а,б если сопротивление каждого ре­зистора равно R.

Рис3
