Соединение вида и разреза
Категория:
Прочее
18.02.2021 21:02
Просмотр содержимого документа

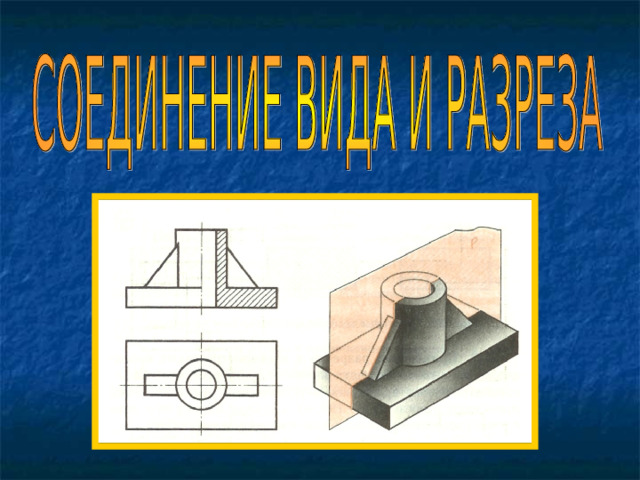

«Соединение вида и разреза»

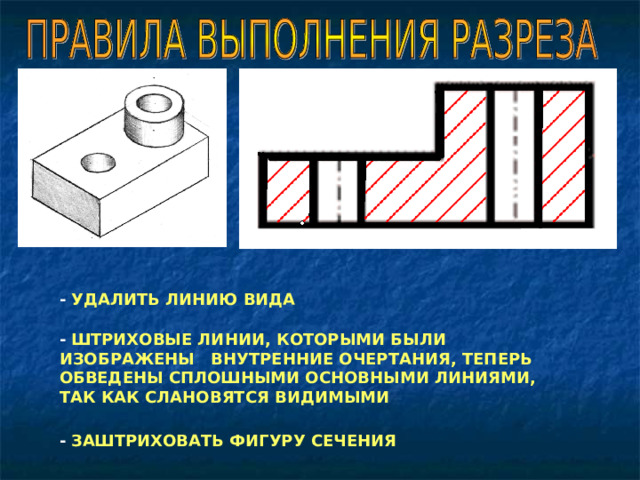

- УДАЛИТЬ ЛИНИЮ ВИДА
- ШТРИХОВЫЕ ЛИНИИ, КОТОРЫМИ БЫЛИ ИЗОБРАЖЕНЫ ВНУТРЕННИЕ ОЧЕРТАНИЯ, ТЕПЕРЬ ОБВЕДЕНЫ СПЛОШНЫМИ ОСНОВНЫМИ ЛИНИЯМИ, ТАК КАК СЛАНОВЯТСЯ ВИДИМЫМИ
- ЗАШТРИХОВАТЬ ФИГУРУ СЕЧЕНИЯ

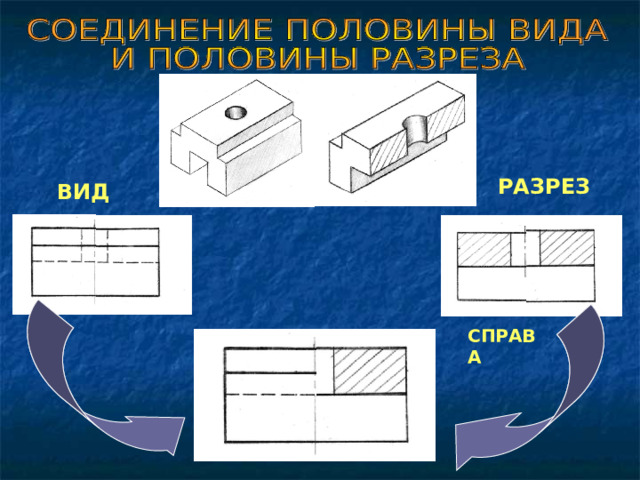

РАЗРЕЗ
ВИД
СПРАВА

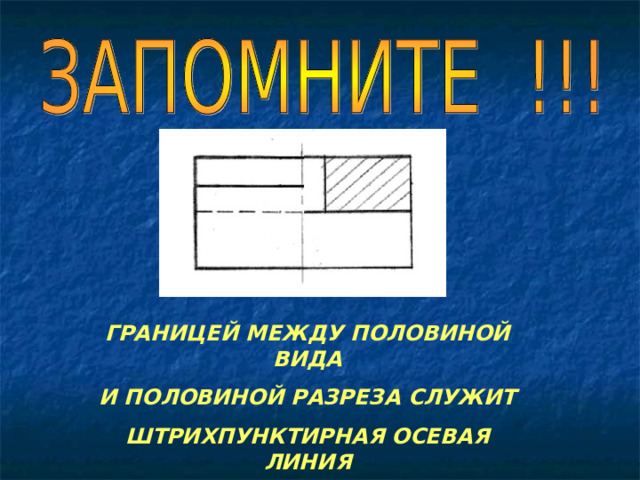

ГРАНИЦЕЙ МЕЖДУ ПОЛОВИНОЙ ВИДА
И ПОЛОВИНОЙ РАЗРЕЗА СЛУЖИТ
ШТРИХПУНКТИРНАЯ ОСЕВАЯ ЛИНИЯ

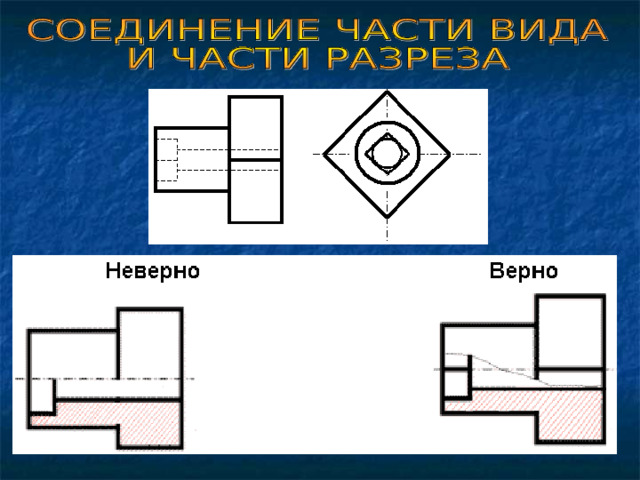

ГРАНИЦЕЙ МЕЖДУ ЧАСТЬЮ ВИДА
И ЧАСТЬЮ РАЗРЕЗА СЛУЖИТ
СПЛОШНАЯ ВОЛНИСТАЯ ЛИНИЯ

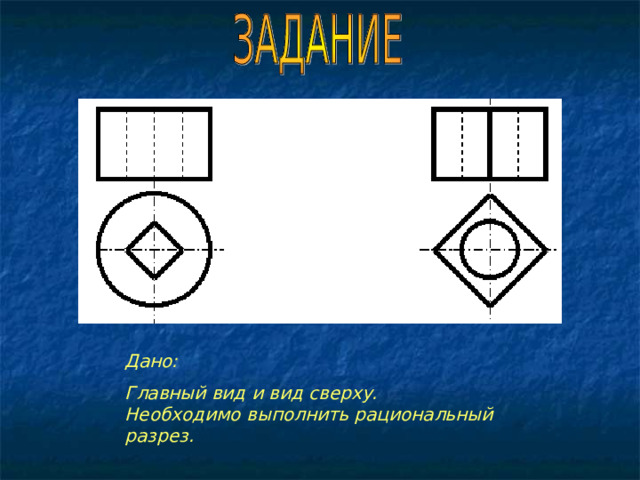

Дано:
Главный вид и вид сверху. Необходимо выполнить рациональный разрез.
