Соединения проводников

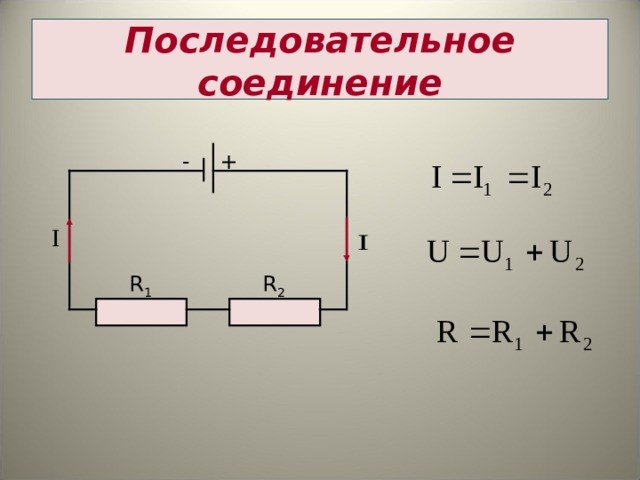

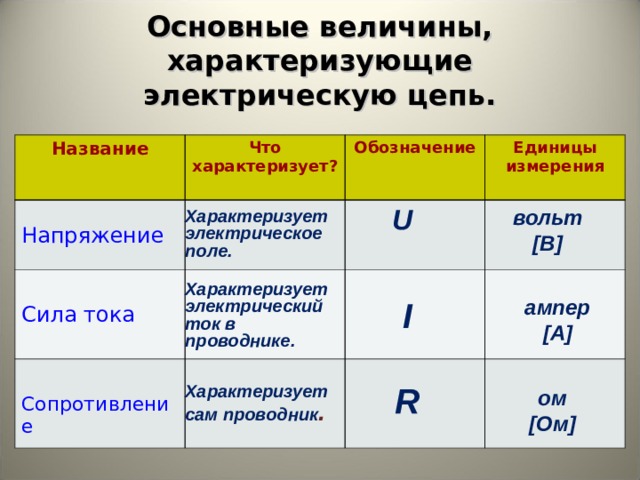

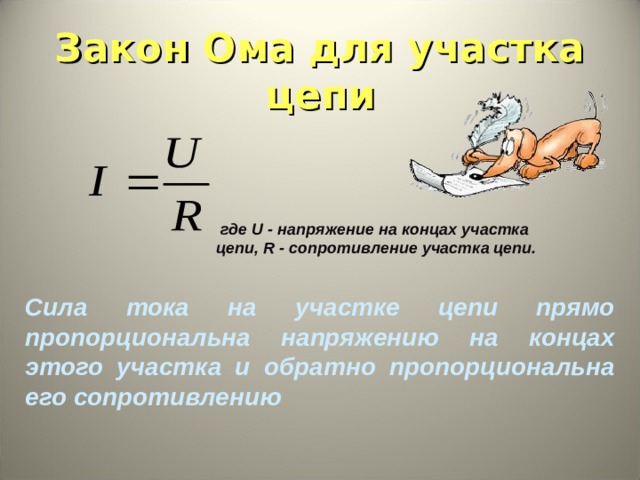

Последовательное соединение

-

+

R 1

R 2

7

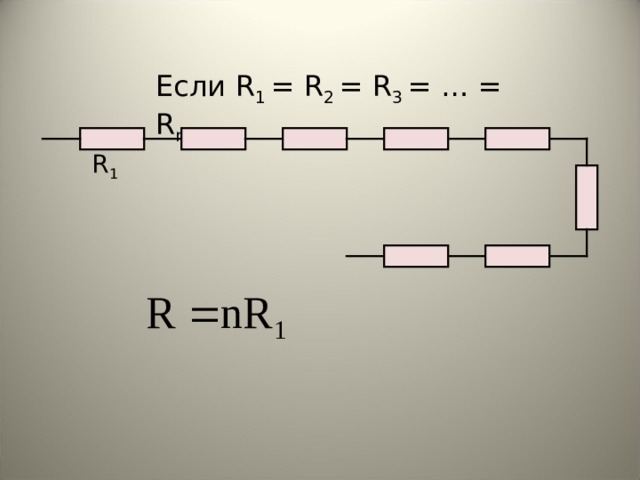

Если R 1 = R 2 = R 3 = … = R n

R 1

8

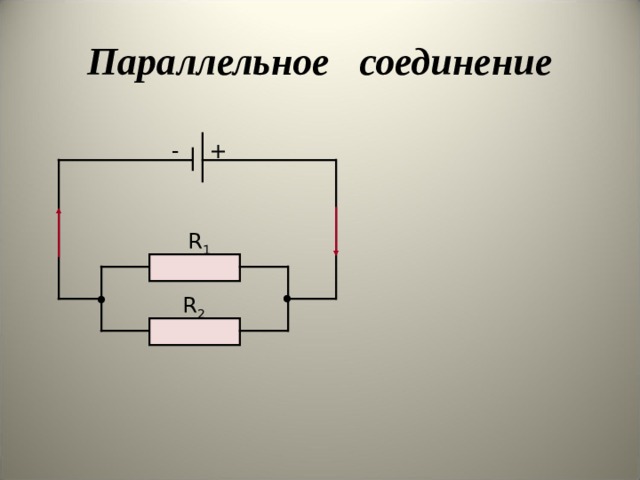

Параллельное соединение

-

+

R 1

R 2

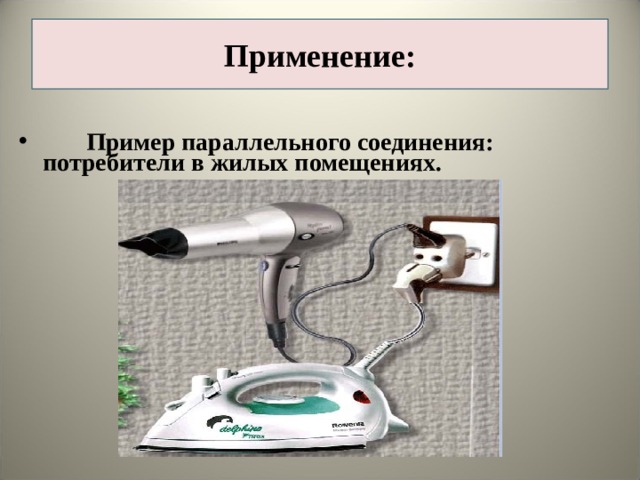

Применение:

• Пример параллельного соединения: потребители в жилых помещениях.

В любой науке, в любом искусстве лучший учитель - опыт...

Мигель де Сервантес

Экспериментальная часть

Экспериментально проверим свойства параллельного соединения проводников в электрической цепи.

Порядок выполнения работы :

• Выбираем способ соединения проводников в электрической цепи, к изучению которого собираемся приступить. Решаем, каким образом можно определить, например, силу тока(напряжение) на различных участках цепи. Рисуем соответствующую схему электрической цепи. Определяем, какие приборы нам нужны, и в каком количестве. Показания приборов записываем в тетрадь. Делаем соответствующие выводы.
• Выбираем способ соединения проводников в электрической цепи, к изучению которого собираемся приступить.
• Решаем, каким образом можно определить, например, силу тока(напряжение) на различных участках цепи. Рисуем соответствующую схему электрической цепи.
• Определяем, какие приборы нам нужны, и в каком количестве.
• Показания приборов записываем в тетрадь. Делаем соответствующие выводы.

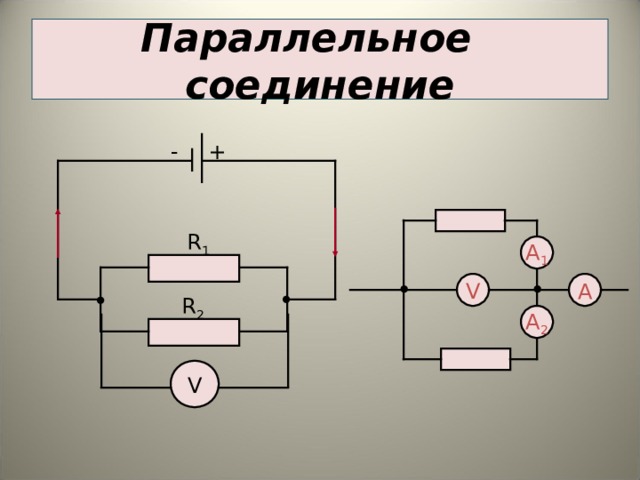

Параллельное соединение

+

-

R 1

A 1

A

V

R 2

A 2

V

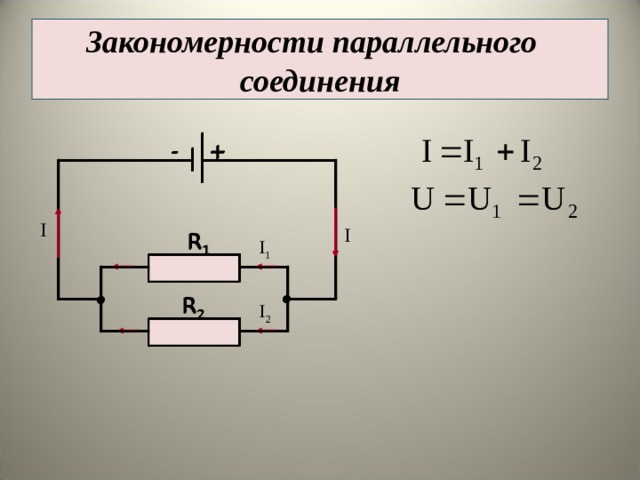

Закономерности параллельного соединения

-

+

+

-

-

+

R 1

R 1

R 1

R 2

R 2

R 2

14

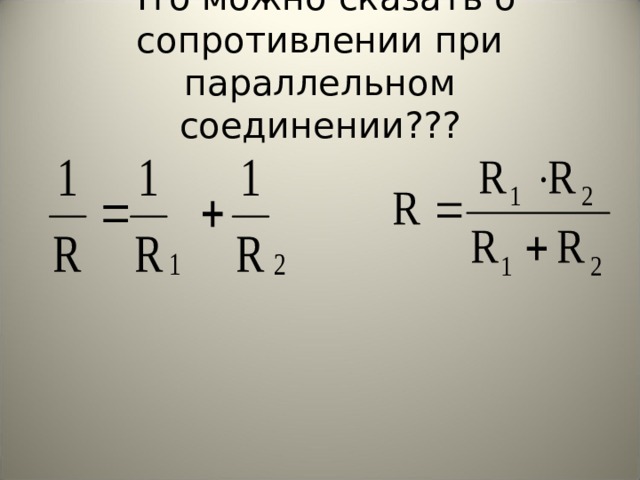

Что можно сказать о сопротивлении при параллельном соединении???

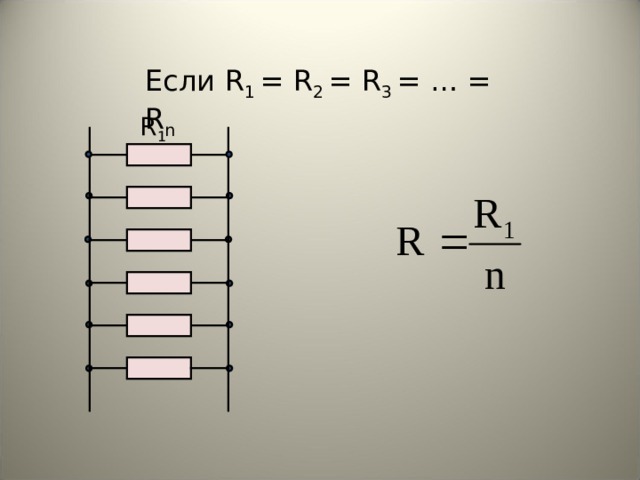

Если R 1 = R 2 = R 3 = … = R n

R 1

16

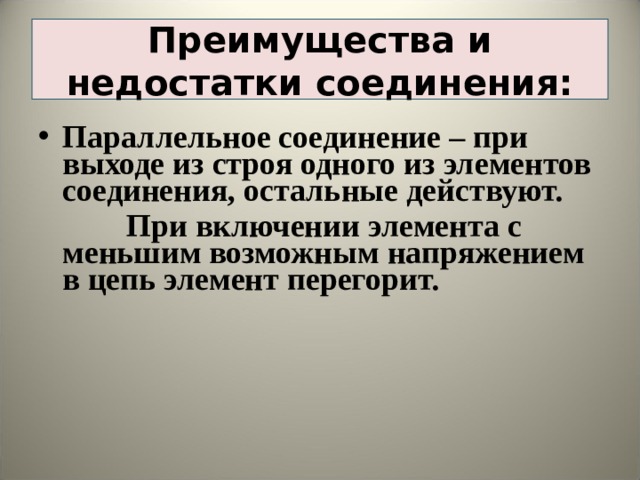

Преимущества и недостатки соединения:

• Параллельное соединение – при выходе из строя одного из элементов соединения, остальные действуют.

При включении элемента с меньшим возможным напряжением в цепь элемент перегорит.

Решение задач

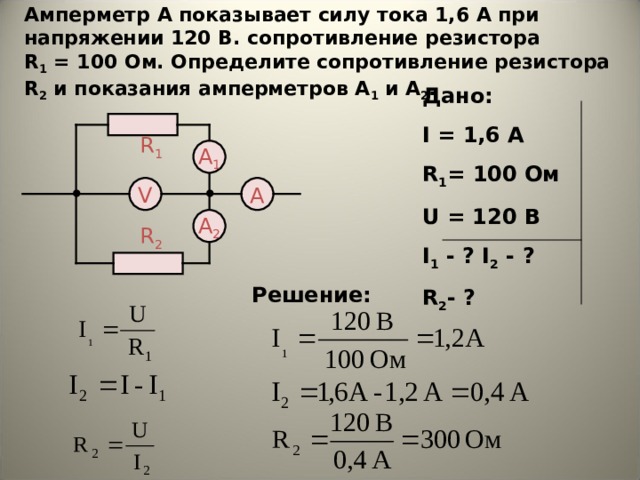

Амперметр А показывает силу тока 1,6 А при напряжении 120 В. сопротивление резистора R 1 = 100 Ом. Определите сопротивление резистора R 2 и показания амперметров А 1 и А 2 .

Дано:

I = 1,6 A

R 1 = 100 Ом

U = 1 2 0 В

I 1 - ? I 2 - ?

R 2 - ?

R 1

A 1

V

A

A 2

R 2

Решение:

19

О Т Г А Д А Й – К А

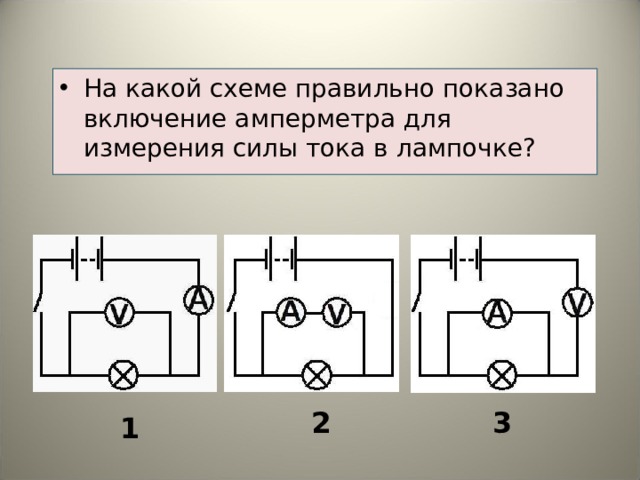

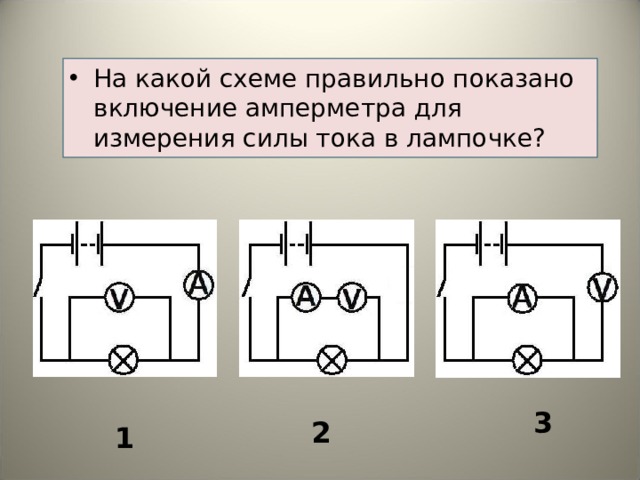

• На какой схеме правильно показано включение амперметра для измерения силы тока в лампочке?

3

2

1

• На какой схеме правильно показано включение амперметра для измерения силы тока в лампочке?

2

3

1

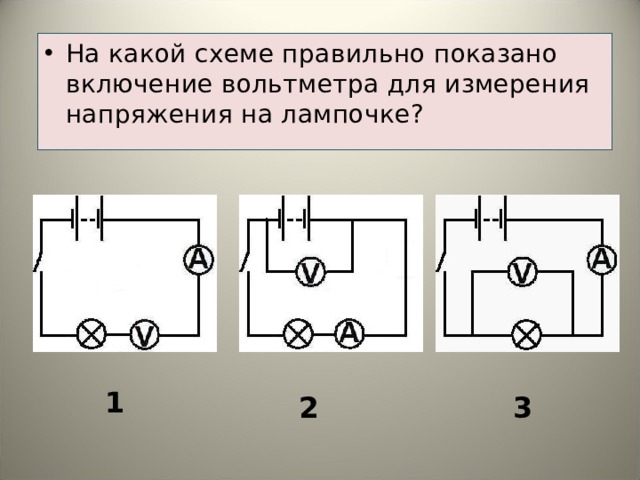

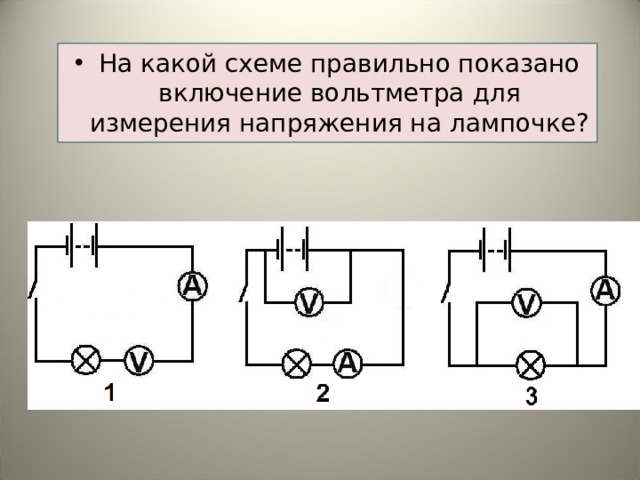

• На какой схеме правильно показано включение вольтметра для измерения напряжения на лампочке?

• На какой схеме правильно показано включение вольтметра для измерения напряжения на лампочке?

1

2

3

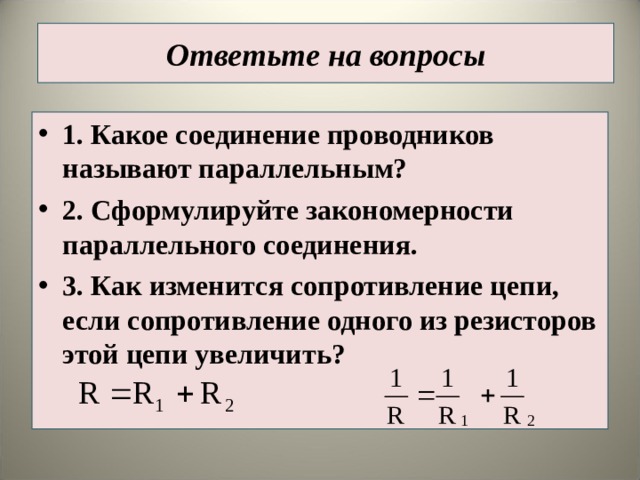

Ответьте на вопросы

• 1. Какое соединение проводников называют параллельным?
• 2. Сформулируйте закономерности параллельного соединения.
• 3. Как изменится сопротивление цепи, если сопротивление одного из резисторов этой цепи увеличить?

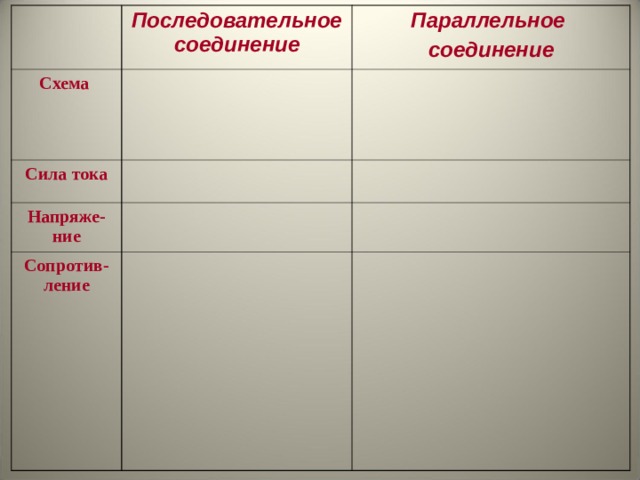

Задание на дом : § 48(повторить),49(изучить),закончить таблицу

Решить задачи в тетради: 1)у пражнение 23(1,2)

2)Сб. задач авт.Лукашик № 1350,1368

26

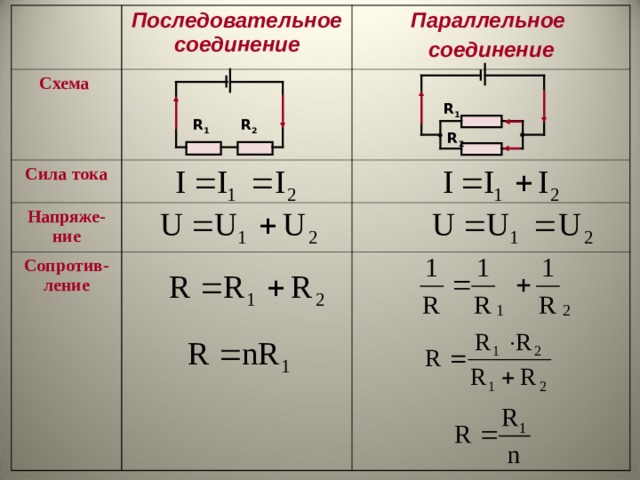

Последовательное соединение

Схема

Параллельное

соединение

Сила тока

Напряже-ние

Сопротив-ление

Последовательное соединение

Схема

Параллельное

соединение

Сила тока

Напряже-ние

Сопротив-ление

R 1

R 2

R 1

R 2

28

Задача ГИА

29

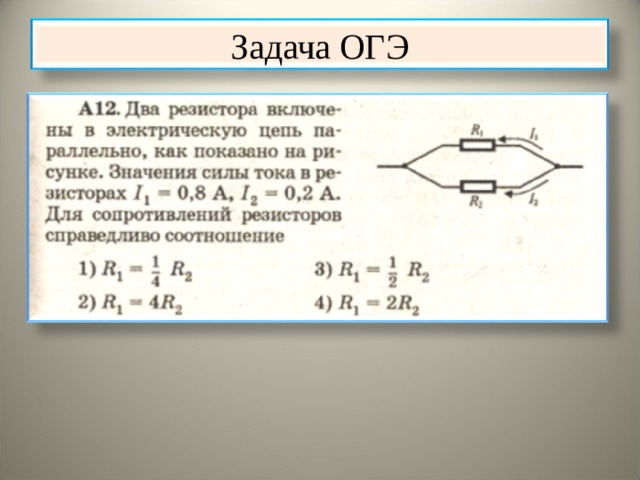

Задача ОГЭ
