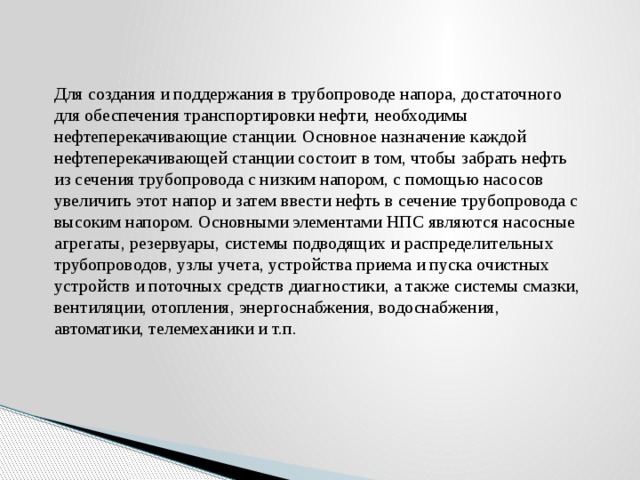

Для создания и поддержания в трубопроводе напора, достаточного для обеспечения транспортировки нефти, необходимы нефтеперекачивающие станции. Основное назначение каждой нефтеперекачивающей станции состоит в том, чтобы забрать нефть из сечения трубопровода с низким напором, с помощью насосов увеличить этот напор и затем ввести нефть в сечение трубопровода с высоким напором. Основными элементами НПС являются насосные агрегаты, резервуары, системы подводящих и распределительных трубопроводов, узлы учета, устройства приема и пуска очистных устройств и поточных средств диагностики, а также системы смазки, вентиляции, отопления, энергоснабжения, водоснабжения, автоматики, телемеханики и т.п.

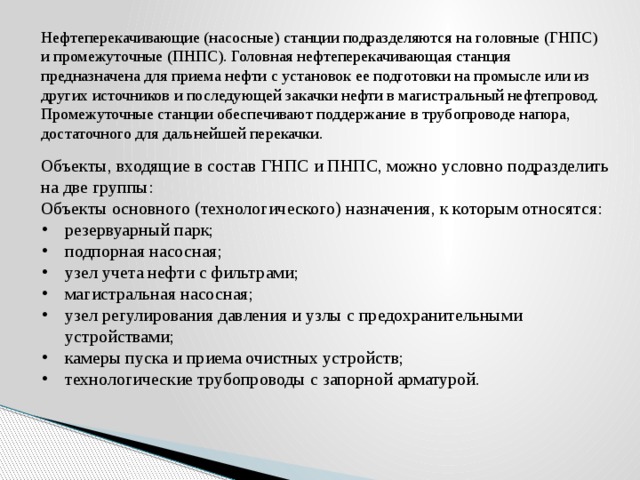

Нефтеперекачивающие (насосные) станции подразделяются на головные (ГНПС) и промежуточные (ПНПС). Головная нефтеперекачивающая станция предназначена для приема нефти с установок ее подготовки на промысле или из других источников и последующей закачки нефти в магистральный нефтепровод. Промежуточные станции обеспечивают поддержание в трубопроводе напора, достаточного для дальнейшей перекачки.

Объекты, входящие в состав ГНПС и ПНПС, можно условно подразделить на две группы:

Объекты основного (технологического) назначения, к которым относятся:

• резервуарный парк;
• подпорная насосная;
• узел учета нефти с фильтрами;
• магистральная насосная;
• узел регулирования давления и узлы с предохранительными устройствами;
• камеры пуска и приема очистных устройств;
• технологические трубопроводы с запорной арматурой.

Объекты вспомогательного и подсобно-хозяйственного назначения, к которым относятся:

• понижающая электроподстанция с распределительными устройствами;
• комплекс сооружений, обеспечивающих водоснабжение станции;
• комплекс сооружений по отводу промышленных и бытовых стоков;
• котельная с тепловыми сетями;
• инженерно-лабораторный корпус;
• пожарное депо;
• узел связи;
• механические мастерские;
• мастерские ремонта и наладки котрольно-измерительных приборов (КИП);
• гараж;
• складские помещения;
• административно-хозяйственный блок и т.д.

На головных нефтеперекачивающих станциях осуществляются следующие технологические операции:

• прием и учет нефти;
• краткосрочное хранение нефти в резервуарах;
• внутристанционные перекачки нефти (из резервуара в резервуар);
• закачка нефти в магистральный трубопровод;
• пуск в трубопровод очистных и диагностических устройств.

На ГНПС может производиться подкачка нефти из других источников поступления, например, из других нефтепроводов или попутных нефтепромыслов.

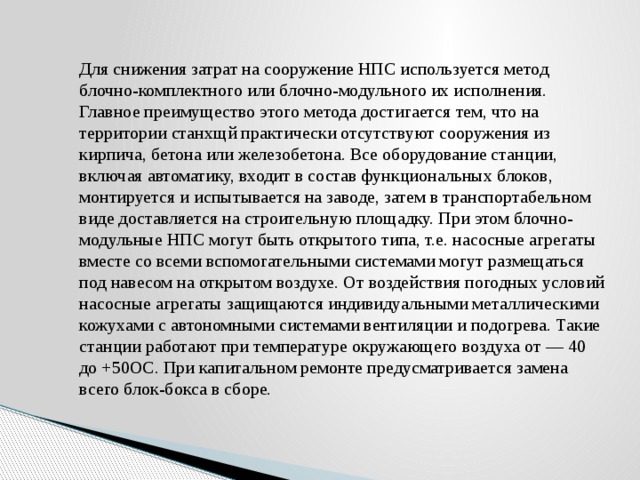

Для снижения затрат на сооружение НПС используется метод блочно-комплектного или блочно-модульного их исполнения. Главное преимущество этого метода достигается тем, что на территории станхщй практически отсутствуют сооружения из кирпича, бетона или железобетона. Все оборудование станции, включая автоматику, входит в состав функциональных блоков, монтируется и испытывается на заводе, затем в транспортабельном виде доставляется на строительную площадку. При этом блочно-модульные НПС могут быть открытого типа, т.е. насосные агрегаты вместе со всеми вспомогательными системами могут размещаться под навесом на открытом воздухе. От воздействия погодных условий насосные агрегаты защищаются индивидуальными металлическими кожухами с автономными системами вентиляции и подогрева. Такие станции работают при температуре окружающего воздуха от — 40 до +50OС. При капитальном ремонте предусматривается замена всего блок-бокса в сборе.

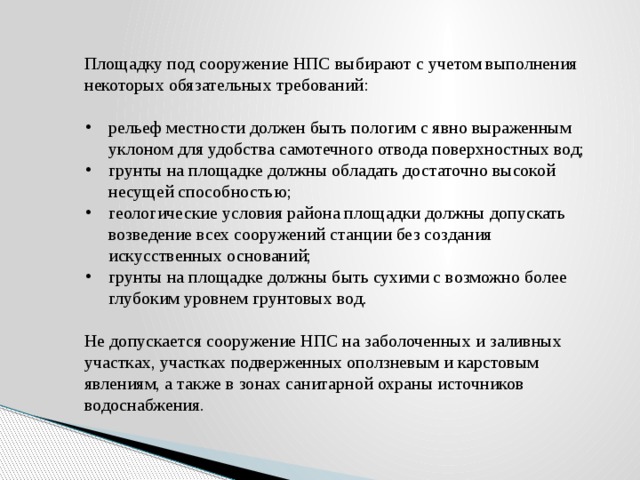

Площадку под сооружение НПС выбирают с учетом выполнения некоторых обязательных требований:

• рельеф местности должен быть пологим с явно выраженным уклоном для удобства самотечного отвода поверхностных вод;
• грунты на площадке должны обладать достаточно высокой несущей способностью;
• геологические условия района площадки должны допускать возведение всех сооружений станции без создания искусственных оснований;
• грунты на площадке должны быть сухими с возможно более глубоким уровнем грунтовых вод.

Не допускается сооружение НПС на заболоченных и заливных участках, участках подверженных оползневым и карстовым явлениям, а также в зонах санитарной охраны источников водоснабжения.

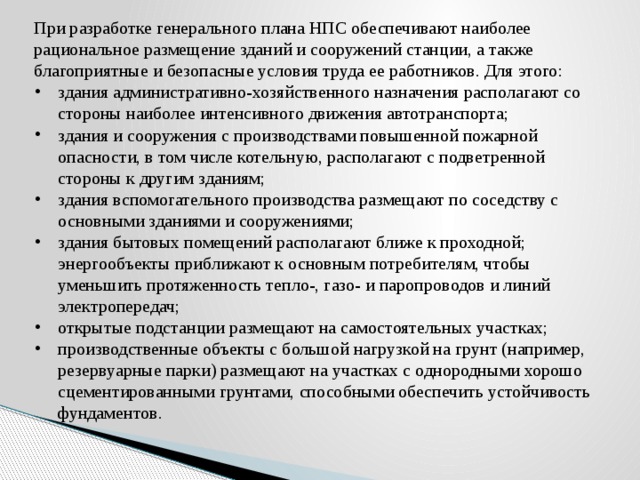

При разработке генерального плана НПС обеспечивают наиболее рациональное размещение зданий и сооружений станции, а также благоприятные и безопасные условия труда ее работников. Для этого:

• здания административно-хозяйственного назначения располагают со стороны наиболее интенсивного движения автотранспорта;
• здания и сооружения с производствами повышенной пожарной опасности, в том числе котельную, располагают с подветренной стороны к другим зданиям;
• здания вспомогательного производства размещают по соседству с основными зданиями и сооружениями;
• здания бытовых помещений располагают ближе к проходной; энергообъекты приближают к основным потребителям, чтобы уменьшить протяженность тепло-, газо- и паропроводов и линий электропередач;
• открытые подстанции размещают на самостоятельных участках;
• производственные объекты с большой нагрузкой на грунт (например, резервуарные парки) размещают на участках с однородными хорошо сцементированными грунтами, способными обеспечить устойчивость фундаментов.

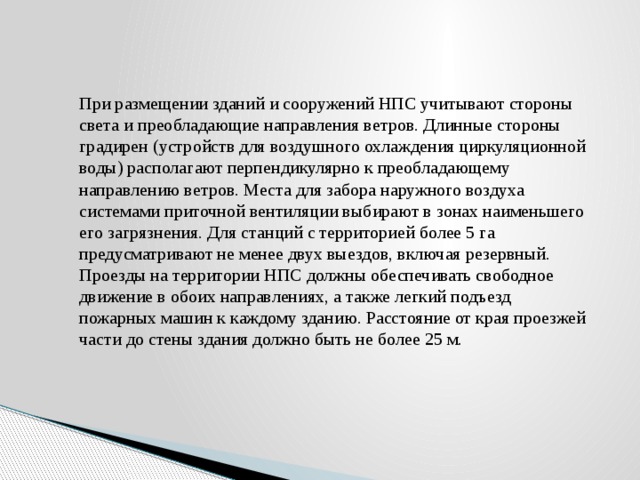

При размещении зданий и сооружений НПС учитывают стороны света и преобладающие направления ветров. Длинные стороны градирен (устройств для воздушного охлаждения циркуляционной воды) располагают перпендикулярно к преобладающему направлению ветров. Места для забора наружного воздуха системами приточной вентиляции выбирают в зонах наименьшего его загрязнения. Для станций с территорией более 5 га предусматривают не менее двух выездов, включая резервный. Проезды на территории НПС должны обеспечивать свободное движение в обоих направлениях, а также легкий подъезд пожарных машин к каждому зданию. Расстояние от края проезжей части до стены здания должно быть не более 25 м.
