Составление графической и технологической документации

План урока

Тема: Составление графической и технологической документации

Ход урока

Конструкторская документация входит в состав технологиче­ской. Технологическая документация содержит графические и текстовые документы, определяющие технологический процесс изготовления продукции (деталей, изделий).

Технологический процесс является частью производственного процесса, содержащей целенаправленные действия по изменению формы, размеров и свойств материалов.

Технологическая операция представляет собой законченную часть технологического процесса, выполняемую на одном рабочем месте. Она состоит из рабочих движений. На выполнение операции технологического процесса устанавливается норма времени.

В технологическом процессе широко используется технологи­ческая оснастка, т. е. разнообразные средства дополнительного оборудования, приспособления для выполнения отдельных частей технологического процесса. Основными технологическими документами являются техноло­гическая, маршрутная и операционная карты, карта эскизов и др. Как вы уже знаете, технологическая карта содержит запись процесса обработки (получения) изделия с указанием технологиче­ских операций и их составных частей, материалов, технологической оснастки, конструкторской документации и др.

В маршрутную карту входит описание отдельных маршрутов в технологии изго­товления изделия по всем операциям в их последовательности.

Операционная карта представляет собой документ с по­дробным описанием технологических операций.

Разработку технологического процесса начинают с выполнения конструкторской документации — чертежей изделия. Следующий этап — разработка технологической карты. В ней должна четко прослеживаться последовательность каждой опера­ции — от выбора и разметки заготовки до отделки готового изделия.

Правила разработки технологической документации и проведе­ния на ее основе технологического процесса установлены Единой системой технологической документации (ЕСТД). Соблюдение ЕСТД обязательно в любом технологическом процессе.

На производстве разработкой, организацией и ходом техноло­гического процесса руководит технолог. Он следит за соблюдени­ем всех операций по получению продукции.

Этапы технологического процесса.

Весь технологический процесс производства столярных изделий можно разделить на следующие этапы: 1) хранение материалов; 2) распиливание пиломатериалов на отрезки (начальная обработка); 3) сушка и выдерживание; 4) машинная обработка; 5) сборка узлов; 6) сборка всего изделия; 7) отделка поверхности изделия;

Пиломатериалы из древесины лиственных пород чаще всего должны пройти начальный процесс - распиливание на отрезки, а затем, если это позволяют технические условия, - пропаривание в камерах после этого древесина подвергается принудительной сушке в сушильных камерах и выдерживанию. Пиломатериалы из древесины хвойных пород небольшой толщины могут сначала пройти сушку, а сразу после нее распиливание.

При производстве ящичной мебели, кроме основных этапов, добавляют подборку облицовочной фанеры и оклеивание.

Дополняется также отделка поверхности изделия (окраска, грунтование и полирование деталей) во время или после сборки узлов, а часто после сборки изделия (покрытие нитролаком, окраска масляными красками и т. п.).

При изготовлении деталей необходимо правильно определять базовую поверхность, от которой откладывается размеры отдельных частей и элементов изделия.

Вопросы самоконтроля

1.Что такое технологический процесс? 2. Что входит в технологическую документацию? 3. Что такое технологическая оснастка? 4. Почему на выполнение технологических операций устанавливаются нормы времени? 5. Что такое технологическая карта и как ее разрабатывают? 6. Почему соблюдение ЕСТД обязательно в любом технологическом процессе?

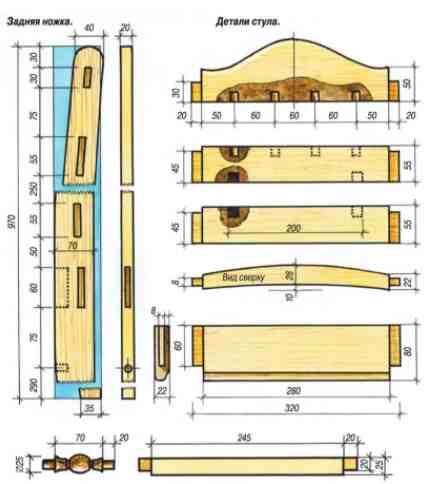

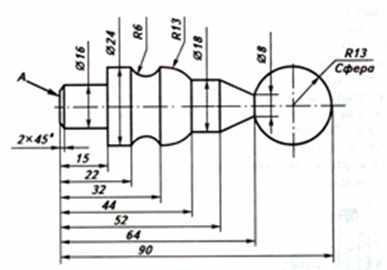

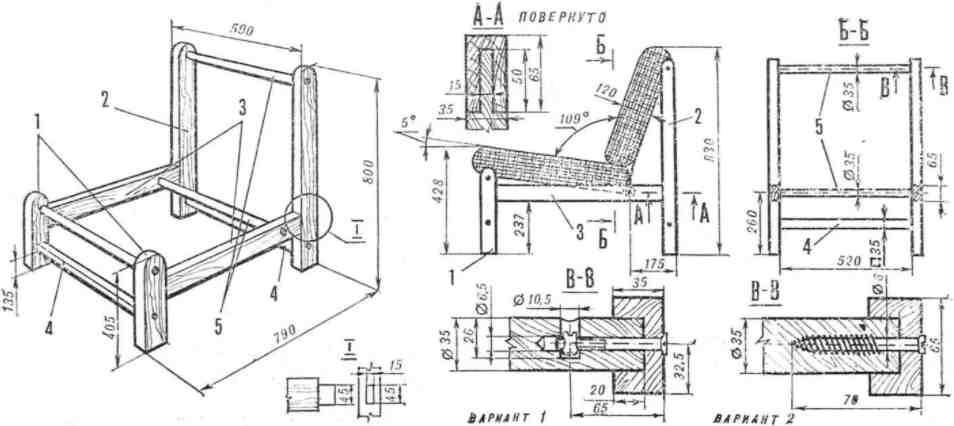

Графические документы (чертежи) являются основой для составления технологического процесса изготовления продукции (технологической карты).
