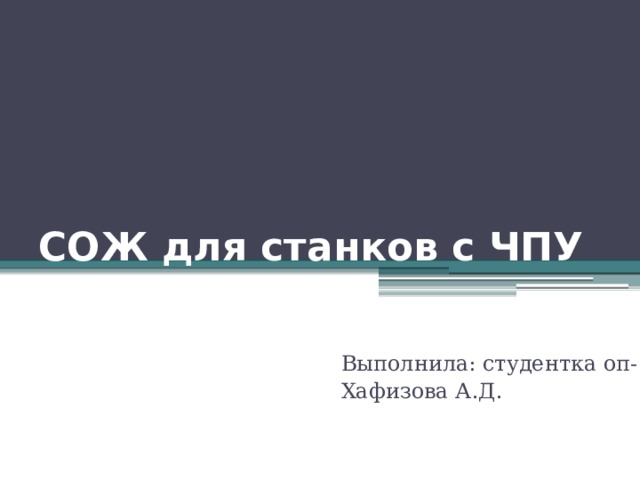

СОЖ для станков с ЧПУ

СОЖ для станков с ЧПУ

Выполнила: студентка оп-13

Хафизова А.Д.

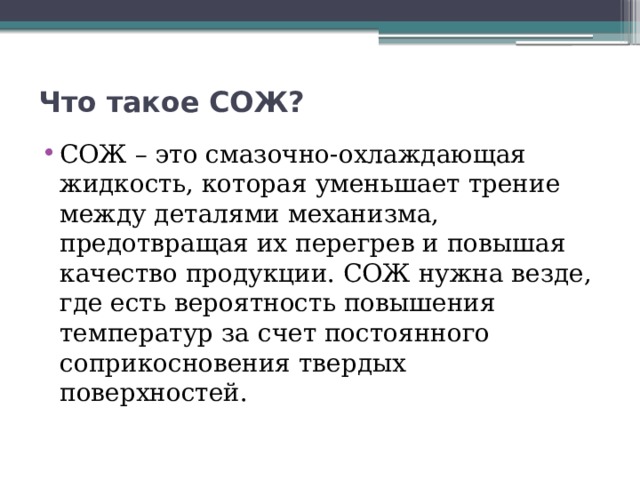

Что такое СОЖ?

• СОЖ – это смазочно-охлаждающая жидкость, которая уменьшает трение между деталями механизма, предотвращая их перегрев и повышая качество продукции. СОЖ нужна везде, где есть вероятность повышения температур за счет постоянного соприкосновения твердых поверхностей.

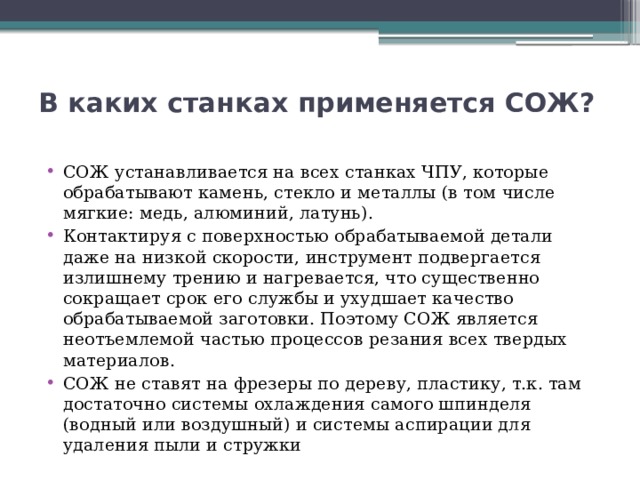

В каких станках применяется СОЖ?

• СОЖ устанавливается на всех станках ЧПУ, которые обрабатывают камень, стекло и металлы (в том числе мягкие: медь, алюминий, латунь).
• Контактируя с поверхностью обрабатываемой детали даже на низкой скорости, инструмент подвергается излишнему трению и нагревается, что существенно сокращает срок его службы и ухудшает качество обрабатываемой заготовки. Поэтому СОЖ является неотъемлемой частью процессов резания всех твердых материалов.
• СОЖ не ставят на фрезеры по дереву, пластику, т.к. там достаточно системы охлаждения самого шпинделя (водный или воздушный) и системы аспирации для удаления пыли и стружки

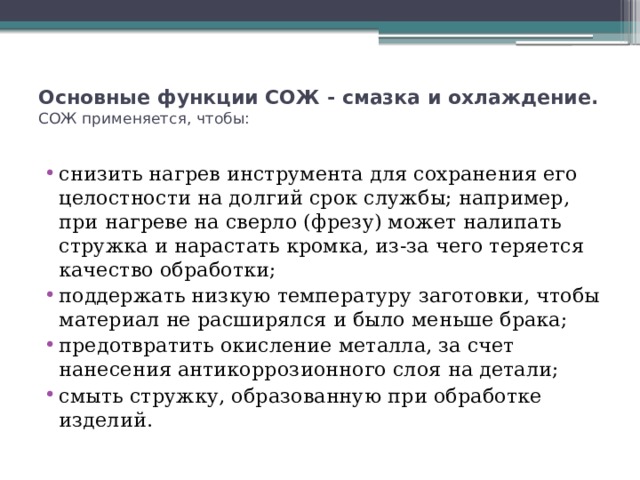

Основные функции СОЖ - смазка и охлаждение. СОЖ применяется, чтобы:

• снизить нагрев инструмента для сохранения его целостности на долгий срок службы; например, при нагреве на сверло (фрезу) может налипать стружка и нарастать кромка, из-за чего теряется качество обработки;
• поддержать низкую температуру заготовки, чтобы материал не расширялся и было меньше брака;
• предотвратить окисление металла, за счет нанесения антикоррозионного слоя на детали;
• смыть стружку, образованную при обработке изделий.

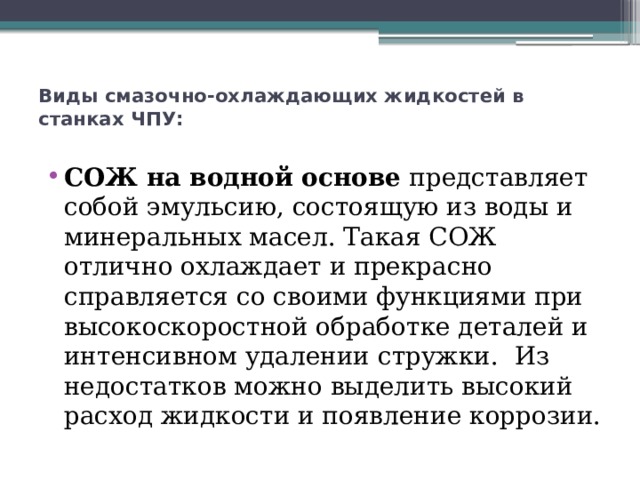

Виды смазочно-охлаждающих жидкостей в станках ЧПУ:

• СОЖ на водной основе  представляет собой эмульсию, состоящую из воды и минеральных масел. Такая СОЖ отлично охлаждает и прекрасно справляется со своими функциями при высокоскоростной обработке деталей и интенсивном удалении стружки.  Из недостатков можно выделить высокий расход жидкости и появление коррозии.

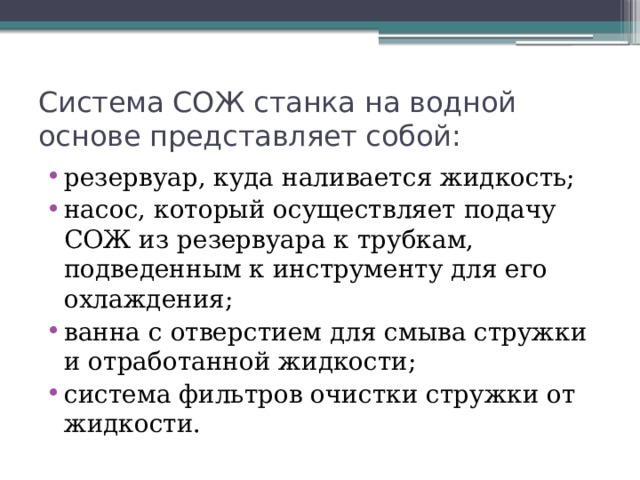

Система СОЖ станка на водной основе представляет собой:

• резервуар, куда наливается жидкость;
• насос, который осуществляет подачу СОЖ из резервуара к трубкам, подведенным к инструменту для его охлаждения;
• ванна с отверстием для смыва стружки и отработанной жидкости;
• система фильтров очистки стружки от жидкости.

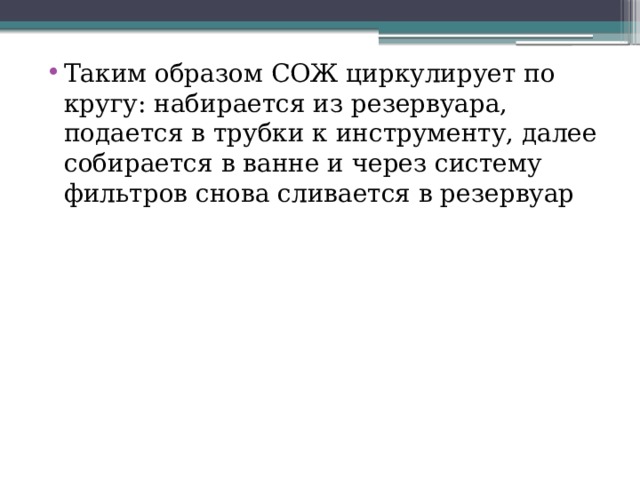

• Таким образом СОЖ циркулирует по кругу: набирается из резервуара, подается в трубки к инструменту, далее собирается в ванне и через систему фильтров снова сливается в резервуар

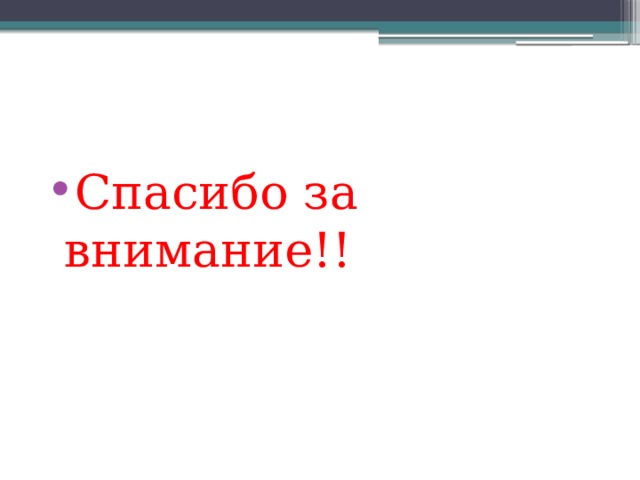

• Спасибо за внимание!!
