Справочный материал по системе «КОМПАС»

Справочный материал по системе «КОМПАС»

КОМПАС-3D – это программа для операционной системы Windows. Поэтому ее окно имеет те же элементы управления, что и другие Windows-приложения.

Главное окно системы

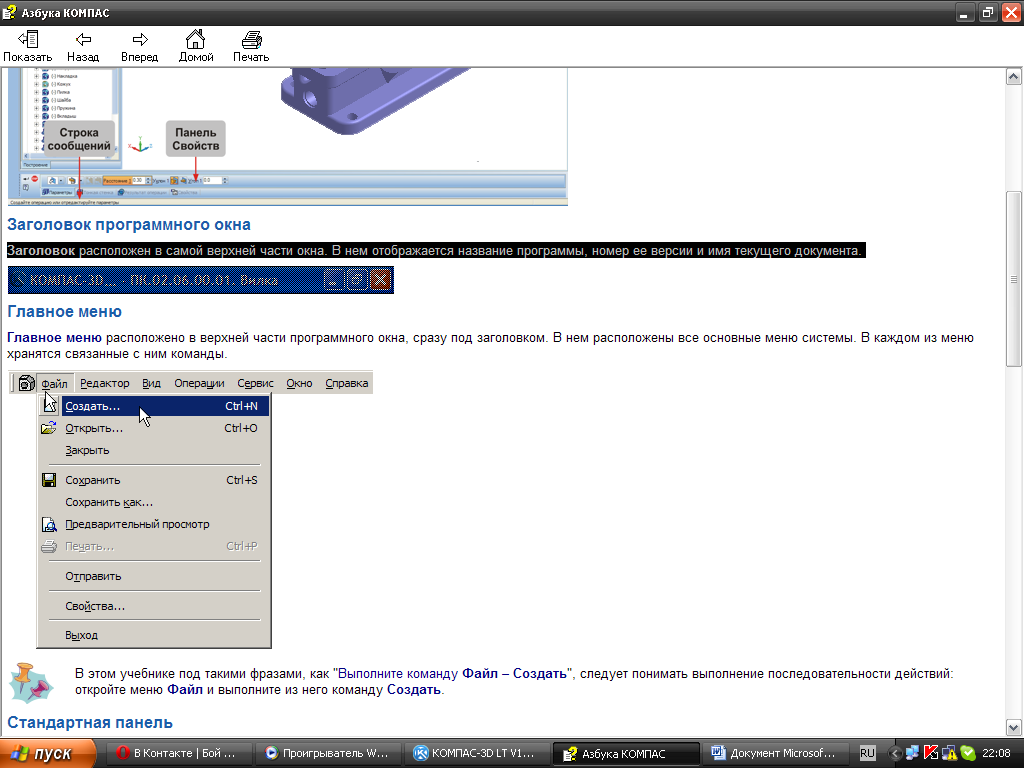

Заголовок программного окна

Заголовок расположен в самой верхней части окна. В нем отображается название программы, номер ее версии и имя текущего документа.

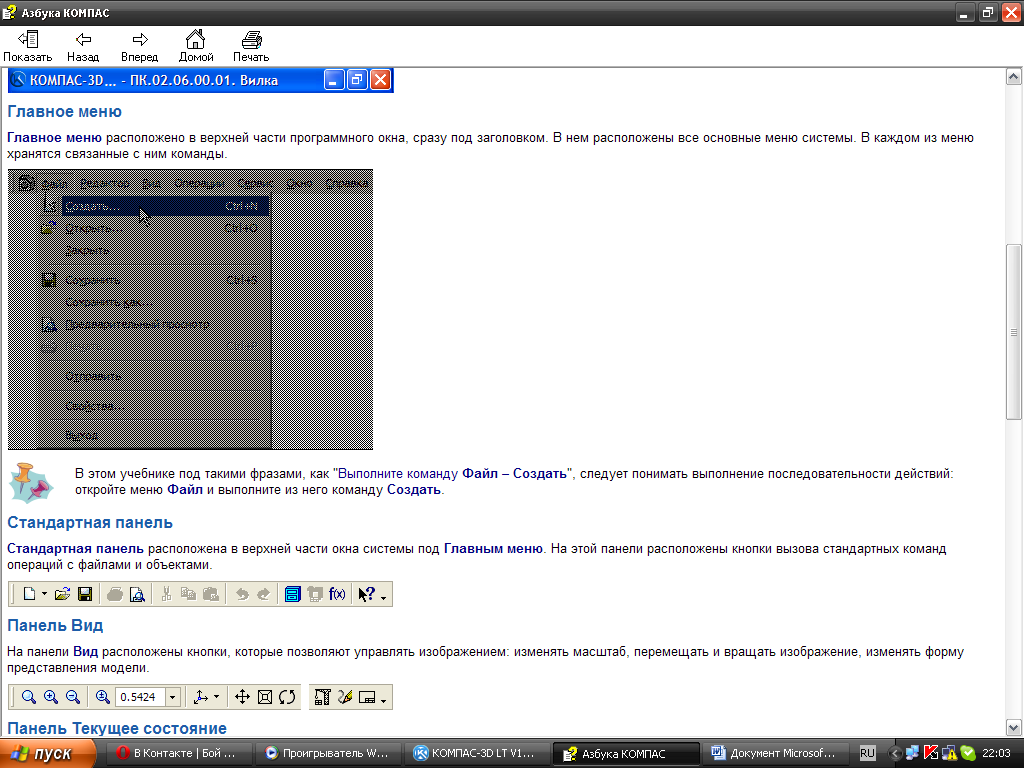

Главное меню

Главное меню расположено в верхней части программного окна, сразу под заголовком. В нем расположены все основные меню системы. В каждом из меню хранятся связанные с ним команды

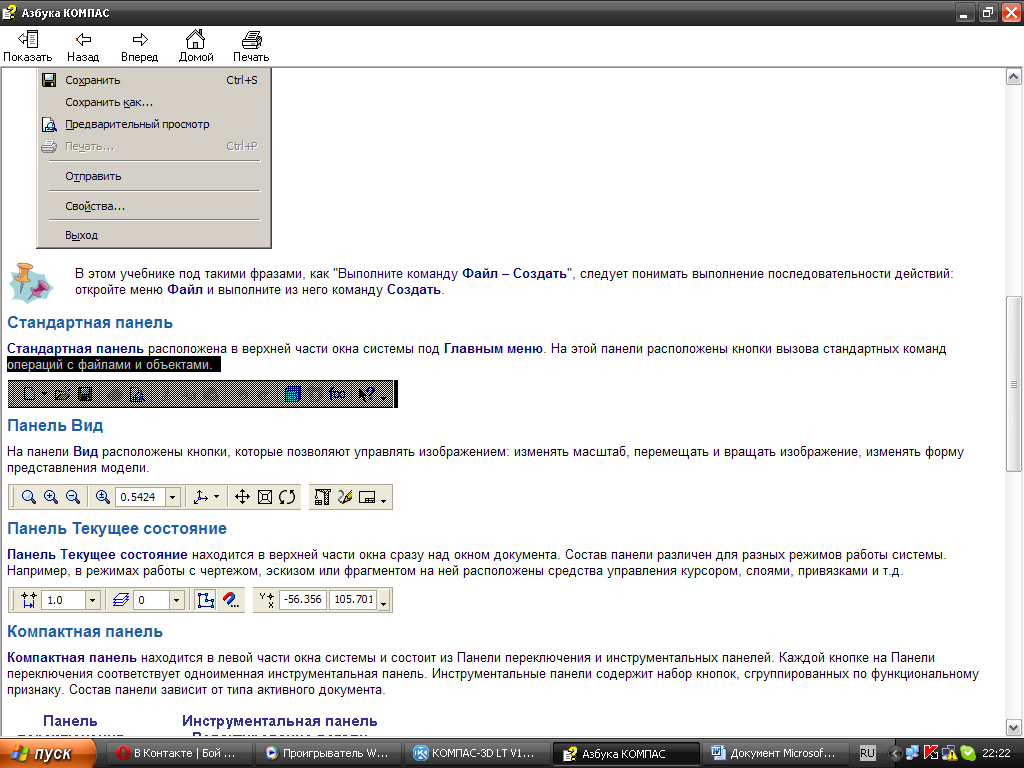

Стандартная панель

Стандартная панель расположена в верхней части окна системы под Главным меню. На этой панели расположены кнопки вызова стандартных команд операций с файлами и объектами.

Панель Вид

На панели Вид расположены кнопки, которые позволяют управлять изображением: изменять масштаб, перемещать и вращать изображение, изменять форму представления модели.

Панель Текущее состояние

Панель Текущее состояние находится в верхней части окна сразу над окном документа. Состав панели различен для разных режимов работы системы. Например, в режимах работы с чертежом, эскизом или фрагментом на ней расположены средства управления курсором, слоями, привязками и т.д.

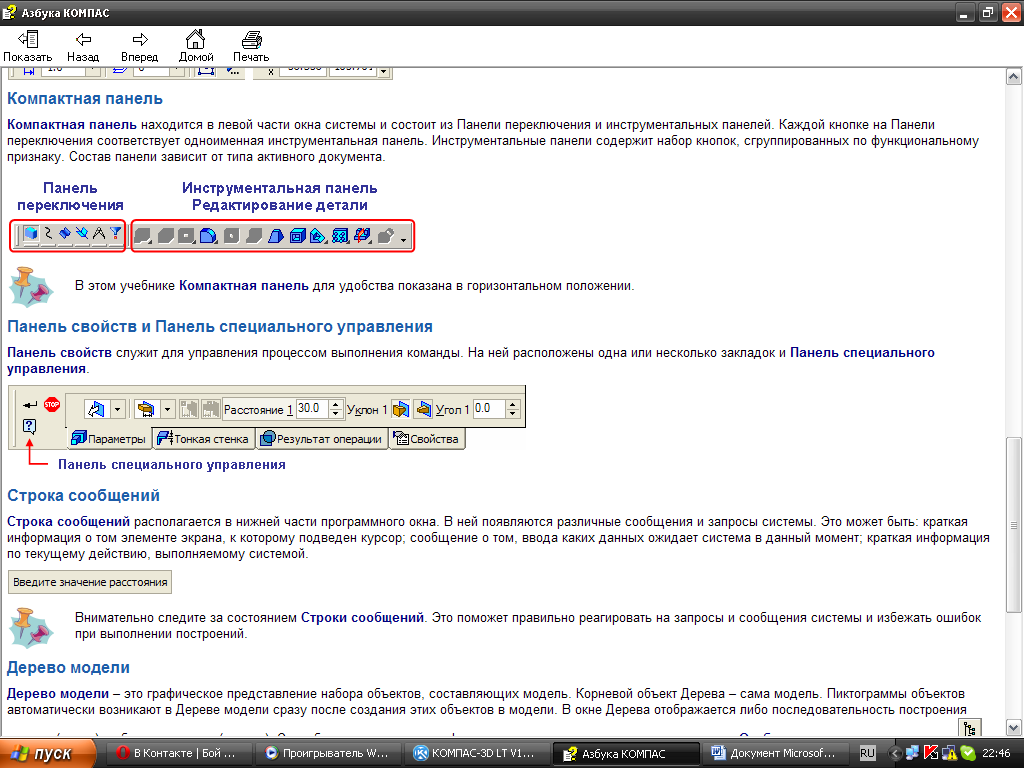

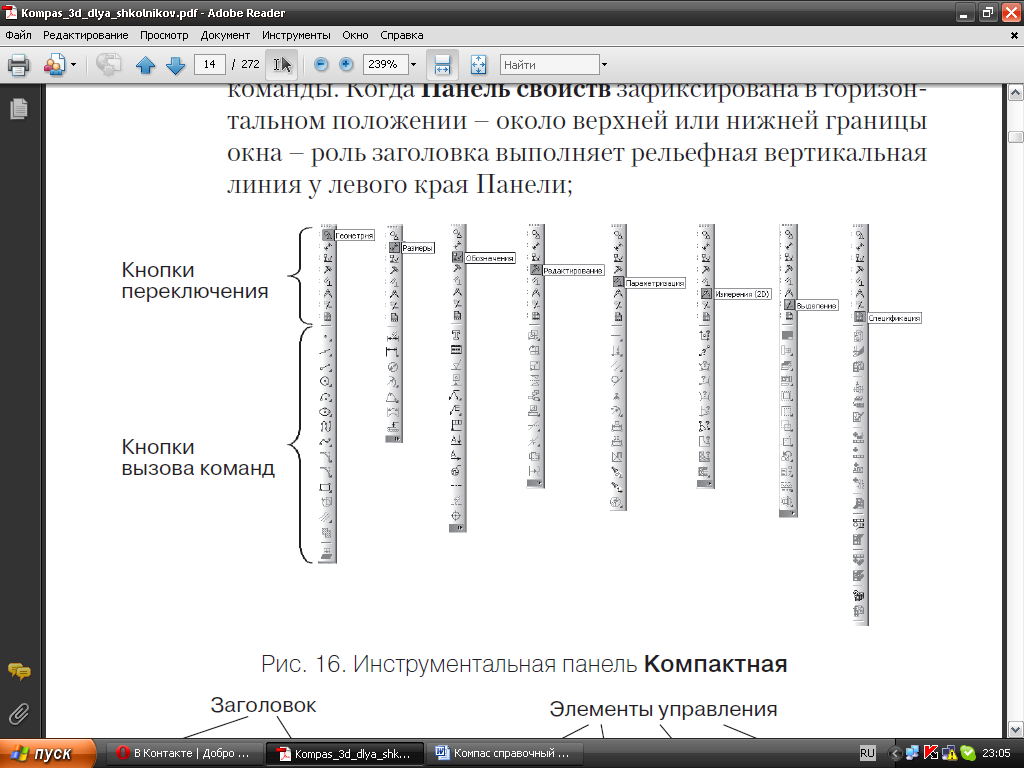

Компактная панель

Компактная панель находится в левой части окна системы и состоит из Панели переключения и инструментальных панелей. Каждой кнопке на Панели переключения соответствует одноименная инструментальная панель. Инструментальные панели содержит набор кнопок, сгруппированных по функциональному признаку. Состав панели зависит от типа активного документа.

Панель свойств и Панель специального управления

Панель свойств служит для управления процессом выполнения команды. На ней расположены одна или несколько закладок и Панель специального управления.

Строка сообщений

Строка сообщений располагается в нижней части программного окна. В ней появляются различные сообщения и запросы системы. Это может быть: краткая информация о том элементе экрана, к которому подведен курсор; сообщение о том, ввода каких данных ожидает система в данный момент; краткая информация по текущему действию, выполняемому системой.

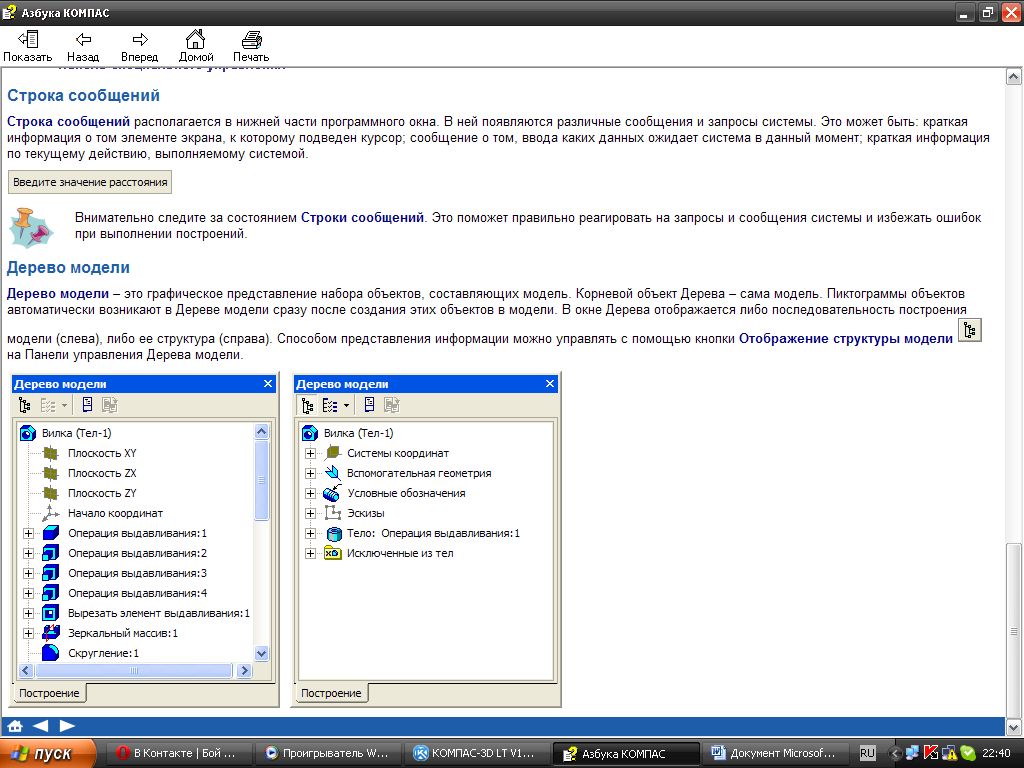

Дерево модели

Дерево модели – это графическое представление набора объектов, составляющих модель. Корневой объект Дерева – сама модель. Пиктограммы объектов автоматически возникают в Дереве модели сразу после создания этих объектов в модели. В окне Дерева отображается либо последовательность построения модели (слева), либо ее структура (справа). Способом представления информации можно управлять с помощью кнопки Отображение структуры модели на Панели управления Дерева модели.

Типы документов

В КОМПАС имеются несколько типов документов: одни относятся к чертежам, другие к трехмерному моделированию, а третьи к текстовым. Каждому типу документа соответствует файл с определенным расширением.

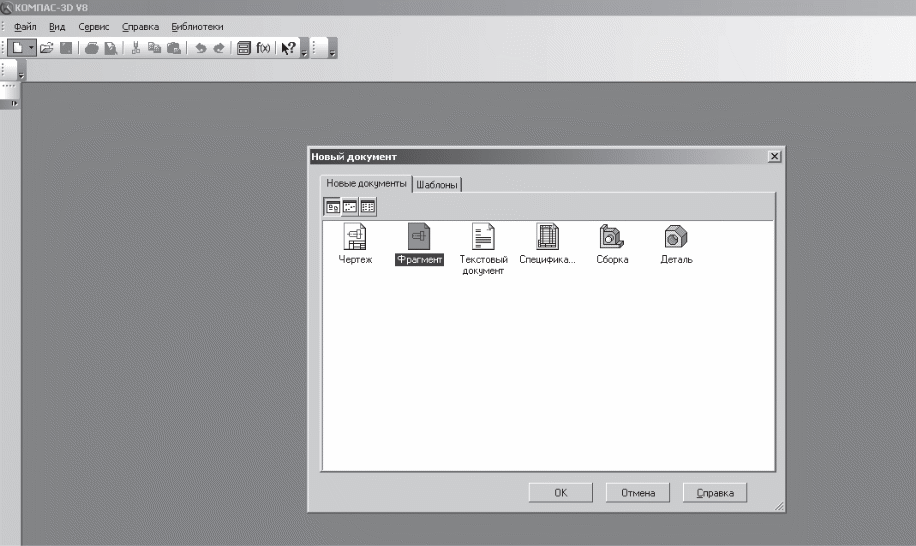

Для того чтобы создать новый документ, на инструментальной панели Стандартная щелкните левой клавишей мыши по кнопке Создать.

Даная система позволяет создавать:

1. Чертеж – изображение с рамкой и штампом (файлы чертежей имеют расширение .cdw);

2. Фрагмент – вспомогательный документ без рамки и штампа (файл фрагмента имеет расширение .frw);

3. Текстовый документ – это любой документ, содержащий текст (файл текстового документа имеет расширение .kdw);

4. Спецификация – это документ, оформленный в виде таблицы в рамке с основной надписью, который содержит информацию о деталях сборки (файл спецификации имеет расширение .spw);

5. Сборка – это модель, созданная из различных деталей с применением сборочных операций (файл сборки имеет расширение .a3d);

6. Деталь – это модель, созданная из однородного материала без применения сборочных операций (файл детали имеет расширение .m3d).

Создание и настройка нового чертежа

Задание: Создайте новый чертеж с именем Пластина верхняя формата A4

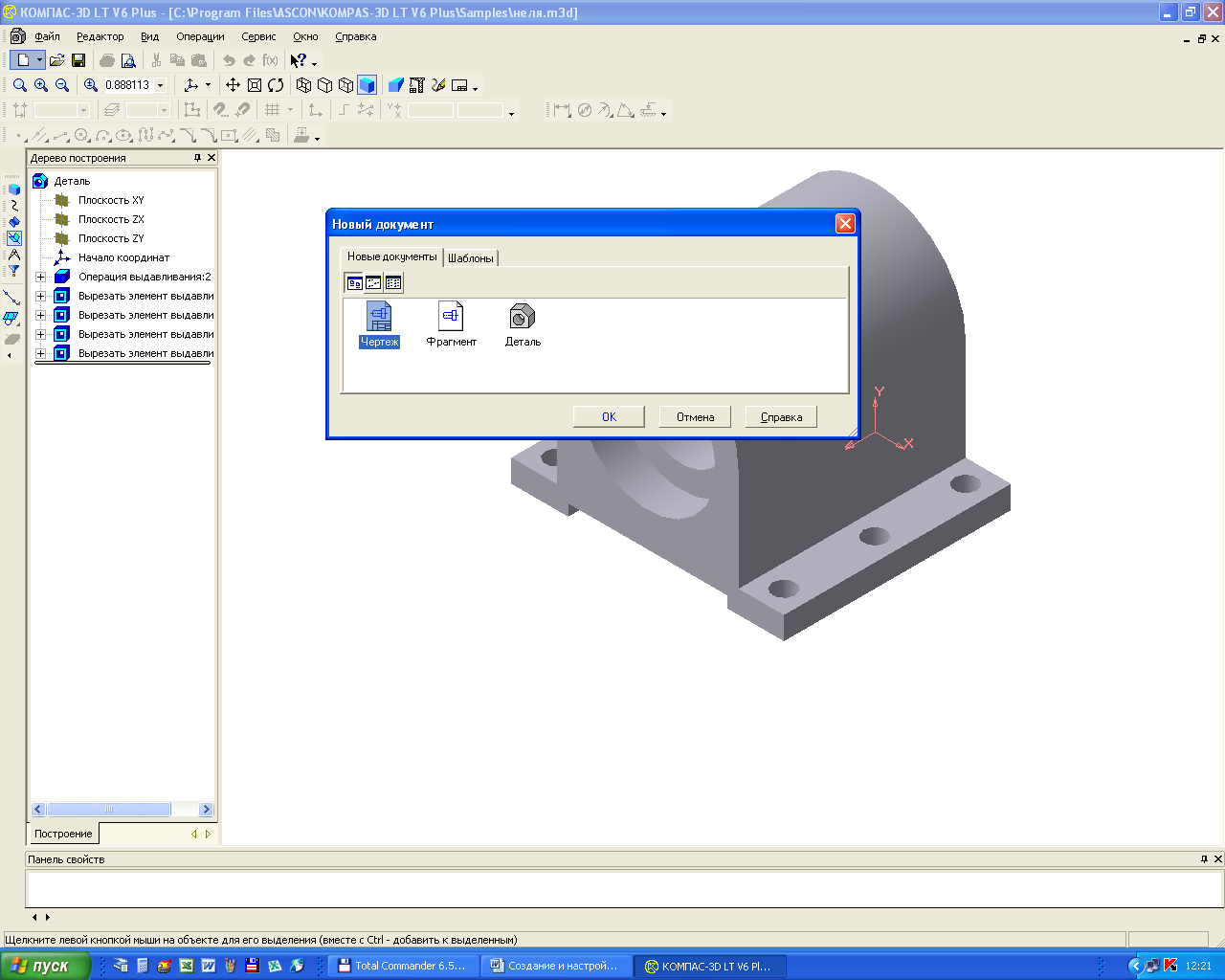

• Для создания нового чертежа выполните команду Файл — Создать или нажмите кнопку Создать в панели Стандартная.

• В диалоговом окне укажите тип создаваемого документа Чертеж нажмите кнопку ОК.

На экране появится новый чертеж. По умолчанию система создает лист формата А4 вертикальной ориентации и с типом основной надписи Чертеж Конструкторский, первый лист.

Если вас устраивает формат и оформление нового документа, вы може­те сразу приступать к черчению. В противном случае нужно настроить па­раметры документа.

• Выполните команду Сервис - Параметры...

• На экране появится диалоговое окно Параметры с открытой вкладкой Текущий чертеж.

• В списке разделов настройки документа в левой части окна найдите раздел Параметры листа. Щелчком на символе + слева от назва­ния раздела раскройте его содержимое.

• Щелчком мыши выделите строку Формат. В правой части окна по­явятся параметры, относящие к формату листа.

• Щелкните на кнопке Список форматов. В раскрывшемся списке укажите формат A3.

• Включите кнопку Горизонтальная в группе Ориентация.

• Для смены стиля основной надписи щелкните на команде Оформ­ление и нажмите кнопку Выбрать в правой части окна.

• На экране появится таблица, содержащая список стилей оформле­ния. Найдите и выберите из списка стиль Чертеж кон­структорский. Посл. Листы. ГОСТ 2.104-68.

Замечание: В KOMПAC-3D V11 стиль основной надписи полностью определяет внешний вид и свойства документа. В комплект поставки системы входят 64 стиля основных надписей. Таким образом, можно получить 64 бланка различных конст­рукторских и технологических документов. С помощью встро­енного редактора стилей можно изменить любой из суще­ствующих стилей или создать собственные стили основной надписи.

• Настройка параметров документа закончена. Щелчком на кнопке ОК закройте таблицу и диалоговое окно.

• Нажмите кнопку Показать все в панели Вид.

Вы получили лист заданного формата, ориентации и стиля. В таком состоянии новый документ готов к вводу геометрической информации и объектов оформления, т.е. вы можете начать черчение.

Замечание: Формат документа, его ориентацию и даже стиль можно неоднократно менять непосредственно во время работы над чертежом. Изменение этих параметров не оказывает влия­ния на содержимое документа, возможно, придется лишь выполнить дополнительную работу по компоновке чертежа.

Настройка толщины линий

Перед выполнением задания настройте экранную толщину линий. По умолчанию все типы линий (основные, тонкие, утолщенные и т.д.) ото­бражаются толщиной в один пиксель, т.е. в одну экранную точку. При этом один стиль от другого можно отличить по цвету: основные линии имеют синий цвет, тонкие - черный, утолщенные - циан. Можно настроить сис­тему таким образом, чтобы на экране разные стили линий имели разную толщину.

• Выполните команду Сервис — Параметры — Система — Графичес­кий редактор — Системные линии.

• С помощью счетчиков приращения/уменьшения установите толщи­ну основных линий в два пикселя, а утолщенных — в три пикселя.

• Закройте диалоговое окно Параметры щелчком на кнопке ОК.

Совет: Если вы будете работать со сложными, насыщенными чертежами, то толщину линий позднее можно вновь установить по умолчанию.

Типовой чертеж детали Пластина

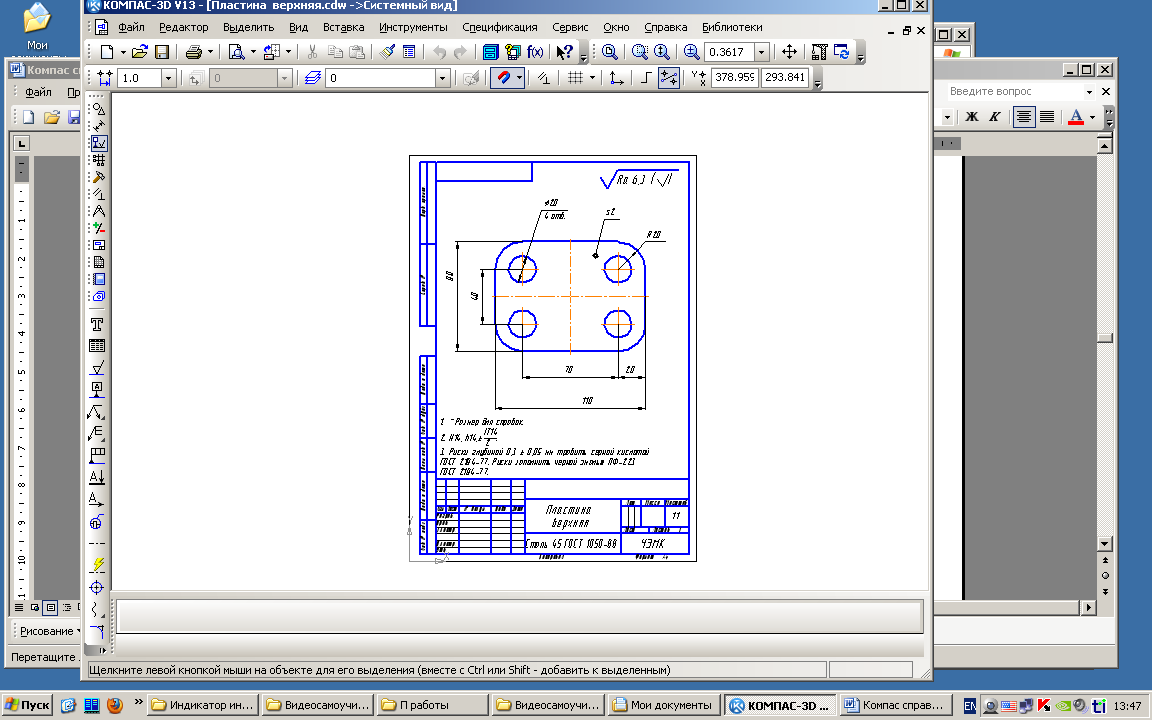

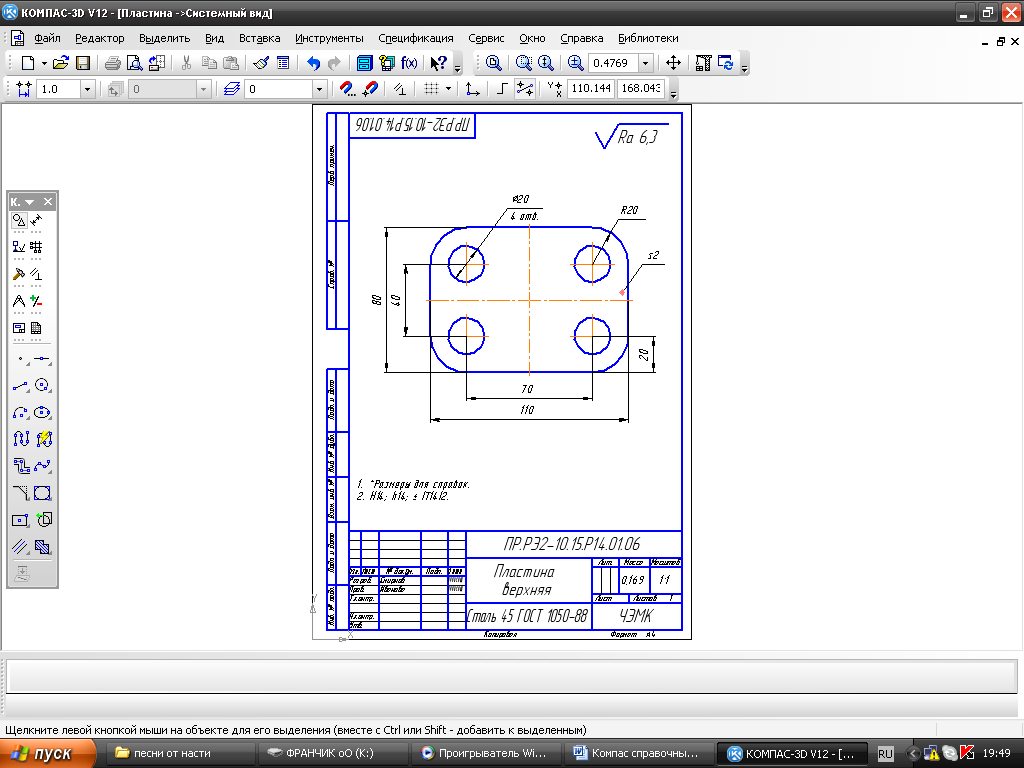

Теперь мы можем построить чертеж детали Пластина верхняя, показан­ный на рисунке.

• Откройте меню кнопки Создать в панели Стандартная и выпол­ните команду Чертеж.

• По умолчанию система создает лист формата А4 вертикальной ори­ентации, тип основной надписи -Чертеж Конструкторский, первый лист. Оставьте эти параметры без изменений.

• Сохраните документ с именем Пластина верхняя в папке Мои документы\\Чертежи

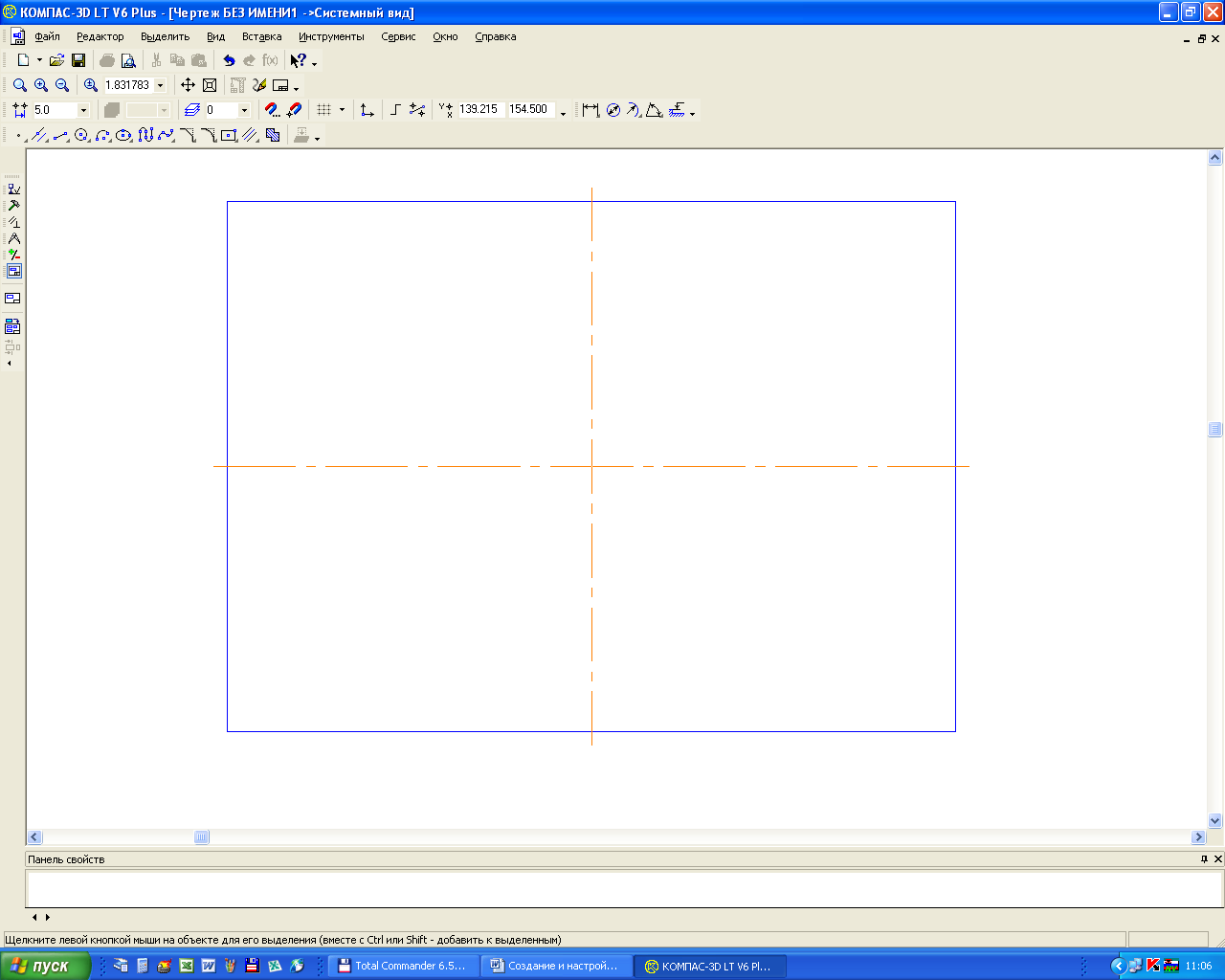

• Создание чертежа начнем с построения прямоугольника. По умолча­нию этот объект создается указанием двух точек на одной из его диагона­лей. В данном случае прямоугольник удобнее строить от его центральной точки.

• Нажмите кнопку Прямоугольник по центру и вершине в Расширен­ной панели команд ввода многоугольников.

• В ответ на запрос системы Укажите центральную точку прямоу­гольника щелкните на листе чуть выше его центра.

• В Панели свойств нажмите кнопку С осями в группе Оси, задайте высоту прямоугольника 80 и его ширину 110 - система построит прямоугольник.

• С помощью кнопки Увеличить масштаб рамкой панели Вид увеличьте построенный прямоугольник во весь экран.

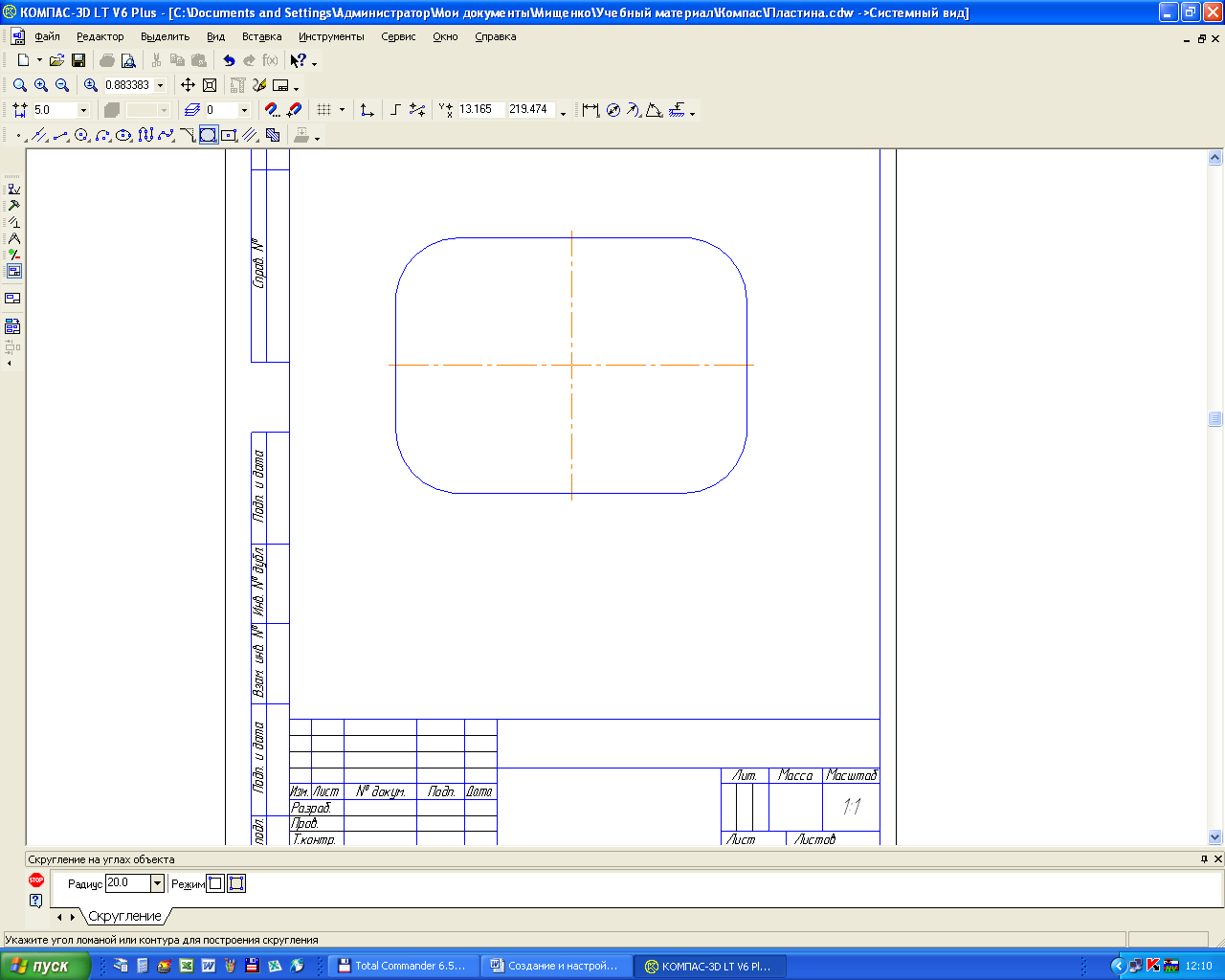

Выполним скругление углов прямоугольника радиусом 20 мм. Постро­енный прямоугольник является системным макроэлементом, т.е. единым объектом, состоящим из четырех отрезков. Поэтому его углы следует скруг­лить специальной командой.

• Нажмите кнопку Скругление на углах объекта в Расширенной пане­ли команд ввода скруглений.

• В Панели свойств задайте радиус скругления 20 мм. Для одновре­менного скругления всех углов нажмите кнопку На всех углax кон­тура в группе Режим.

• Укажите мишенью любой из отрезков прямоугольника — система построит скругления.

Перейдем к построению окружностей.

• Для определения положения их центральных точек с помощью команды Параллельная прямая проведите вспомогательные параллельные прямые по обе сторо­ны от вертикальной и горизонтальной осевых линий детали на расстоянии 35 мм и 20 мм соответственно.

• Размеры не проставляйте. Полученные точки пересечений будут являться ис­комыми точками.

• Нажмите кнопку Окружность и постройте левую верхнюю ок­ружность радиусом 10 мм с осями симметрии.

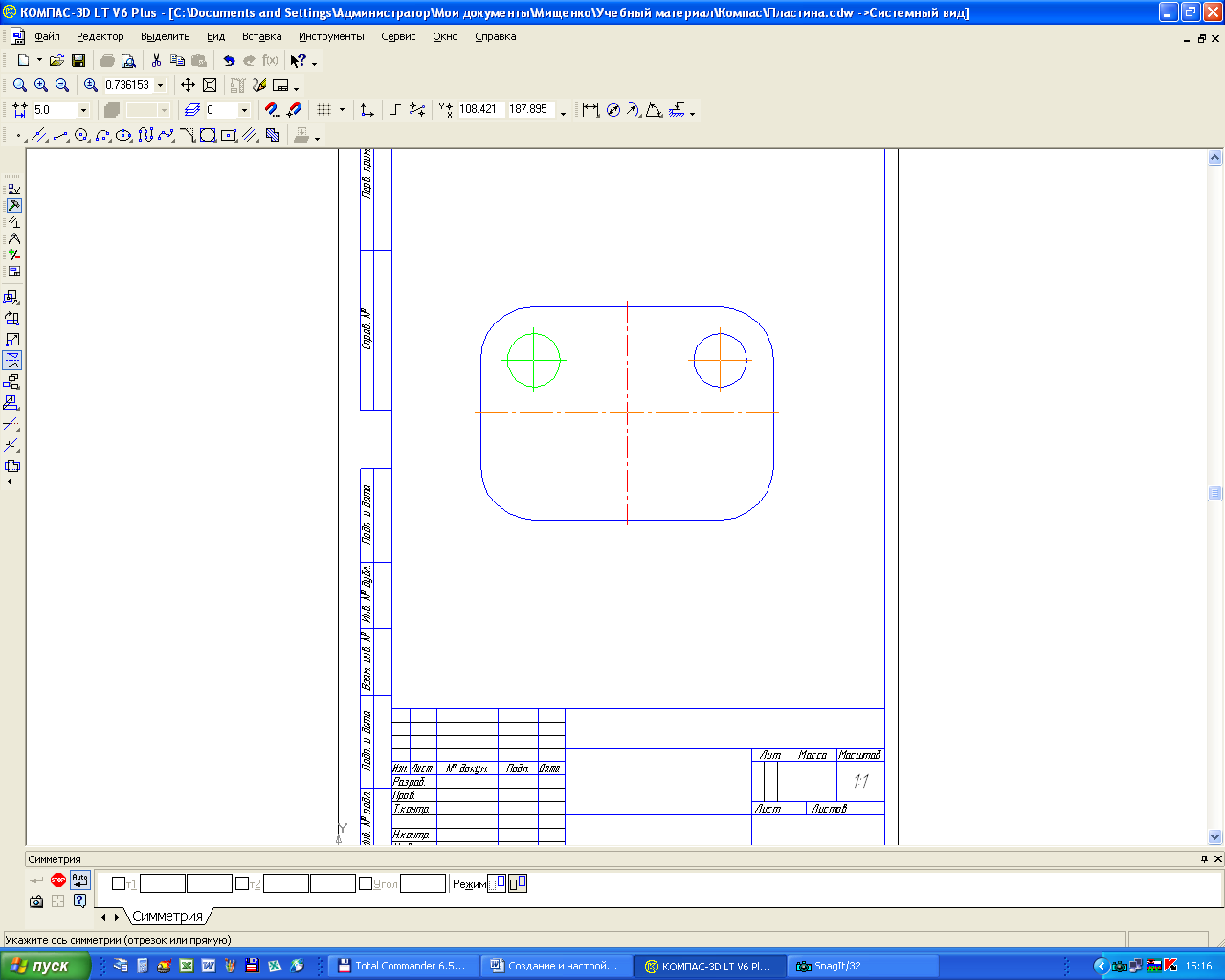

Остальные окружности построим с помощью команды Симметрия.

• Командой Редактор — Удалить — Вспомогательные кривые и точки — В текущем виде удалите вспомогательные построения.

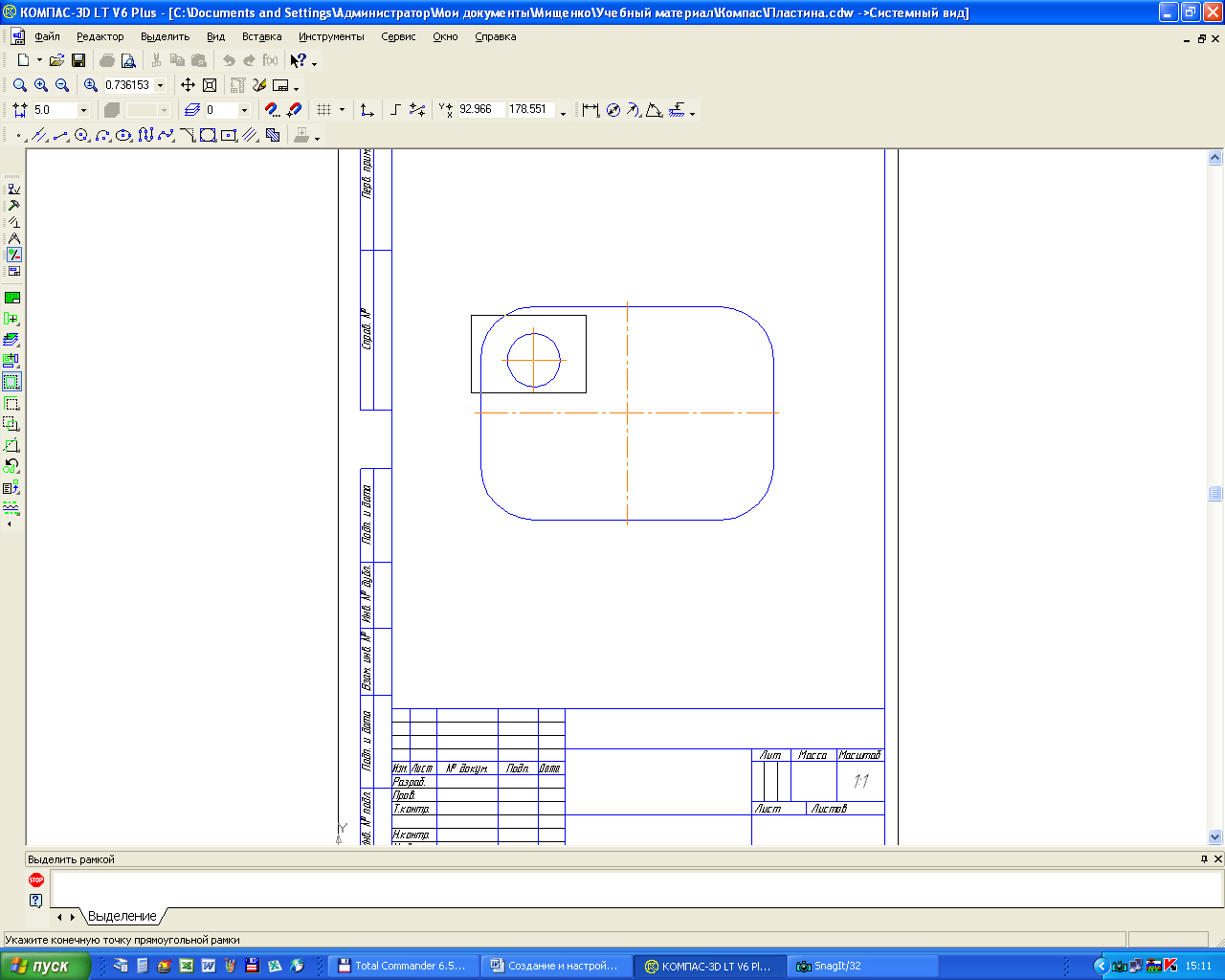

• С помощью команды Выделить Рамкой выделите построенное отверстие вместе с осями симметрии.

• Нажмите кнопку Симметрия в панели Редактирование и кноп­ку Выбор базового объекта в Панели специального управления.

• Укажите мишенью вертикальную ось симметрии в любой ее точке — система выполнит построение верхнего правого отверстия.

• С помощью команды Выделить Рамкой выделите оба верхних отверстия.

• Вновь активизируйте команду Симметрия, нажмите кнопку Вы­бор базового объекта и укажите мишенью горизонтальную ось симметрии в любой ее точке — система выполнит построение ниж­ней пары.

• Завершите работу команды Симметрия и отмените выделение объек­тов.

Проставьте размеры, как показано на рисунке.

Оформление чертежа

Для окончательного оформления чертежа осталось проставить знак не­указанной шероховатости поверхностей, ввести технические требования и заполнить основную надпись — штамп.

Простановка знака неуказанной шероховатости поверхностей:

• Выполните команду Вставка - Неуказанная шероховатость — Ввод.

• В диалоговом окне Знак неуказанной шероховатости установите пе­реключатель Без удаления слоя материала в группе Тип знака и фла­жок Добавить знак в скобках. Щелчком на кнопке ОК закройте окно.

• Поскольку значение неуказанной шероховатости в КОМПАС 3D V11 является элементом структуры чертежа, система автоматически распола­гает его в правом верхнем углу документа.

Заполнение основной надписи

При заполнении основной надписи (штампа) пользователю не нужно заботиться о размещении текста в графах. При их заполнении система ав­томатически располагает текст по центру графы или выравнивает его по левой границе, подбирает необходимую высоту и ширину символов для равномерного заполнения.

Можно заполнять только свободные графы основной надписи. Графы со стандартным содержимым недоступны для ввода и редактирования.

Если при заполнении графы возникает необходимость расположить текст на нескольких строках, нажмите клавишу Enter - система сфор­мирует новую пустую строку, и вы сможете продолжить набор текста. Не­обходимый межстрочный интервал также устанавливается автоматичес­ки. Однако, если по ГОСТу графа не может содержать более одной строки, добавить строку не удастся.
