Справочный материал по темам "Местные и дополнительные виды"

МЕСТНЫЕ ВИДЫ

Изображение отдельного ограниченного места поверхности предмета называется местным видом.

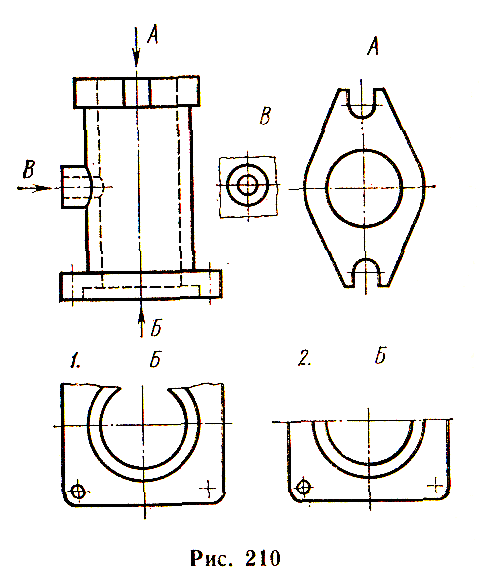

Местный вид может быть представлен полным изображением элемента детали (А), а также может быть ограничен линией обрыва (волнистой линией) (Б ) (Рис.210 В).

В том случае, когда вид имеет ось симметрии, допускается применять вид с обрывом (рис. 210, 1Б) или половину вида (рис. 210, 2Б). В первом случае границей изображения является волнистая линия, во втором случае ось симметрии.

.-

Стрелки, указывают направление взгляда на тот элемент детали, который необходимо выделить. Рядом со стрелкой ставится буквенное обозначение, такое же обозначение ставится над изображением местного вида.

ДОПОЛНИТЕЛЬНЫЙ ВИД

Виды, полученные на плоскостях, не параллельных основным плоскостям, называются дополнительными

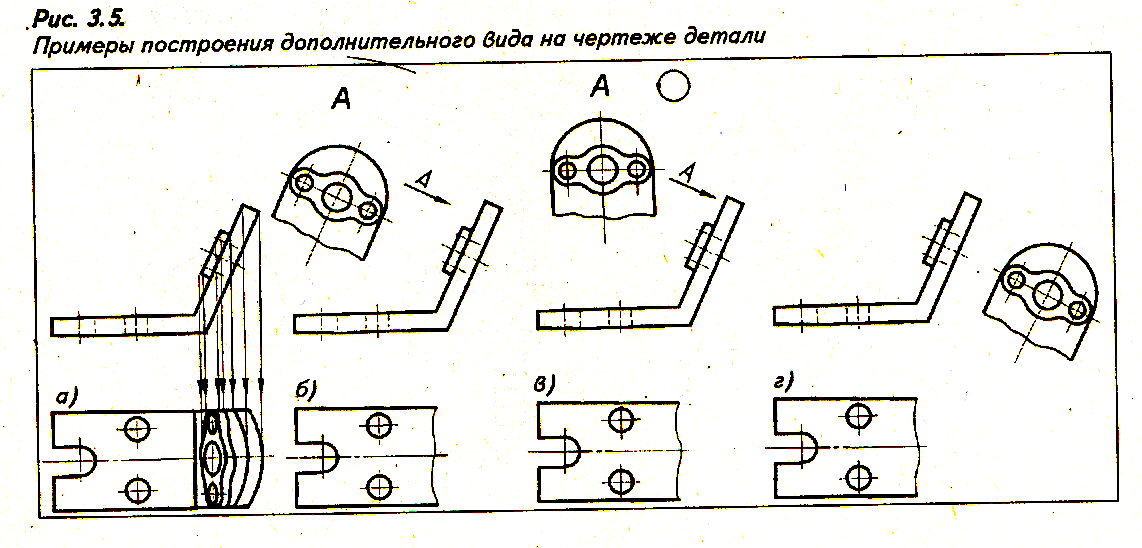

На рис. 3.5 видно, что наклонная часть детали проецировалась на вид сверху в искаженном виде: искажены геометрические формы и размеры.

В водим дополнительную плоскость, параллельную наклонному элементу и с помощью проецирующих лучей, проецируем часть детали. После получения изображения наклонного элемента на дополнитель­ной плоскости проекций, плоскость разворачивают до полного совмещения с фрон­тальной плоскостью проекций. Изображение, полученное на дополнительной плоскости, и будет дополнительным видом.

Что нужно знать при выполнении дополнительного вида:

• Дополнительный вид выполняется на дополнительной плоскости, расположенной параллельно наклонному элементу.

• Если дополнительный вид находится в проекционной связи с соответствующим изображением (3.5 г), то он не обозначается.

• Если дополнительный вид смещен, ставят стрелку, указывающую направление взгляда на деталь с буквенным обозначением, такое же обозначение ставится над изображением дополнительного вида. (3.5б)

• Дополнительный вид допускается поворачивать, соответственно к надписи добавляется обозначение О.

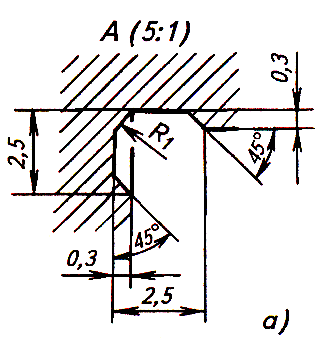

Выносной элемент - изображение части предмета в увеличенном масшта­бе, которая требует дополнительных пояснений в отношении формы, размеров и других данных.

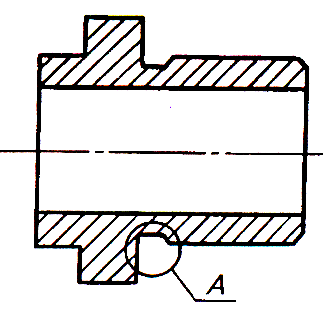

При применении выносного элемен­та соответствующее место на чертеже обводят тонкой сплошной линией (окружностью) с обозначением выносного элемента прописной буквой. Над увеличенным изображением элемента указывают буквенное обозначение и масштаб, в котором он выполнен.

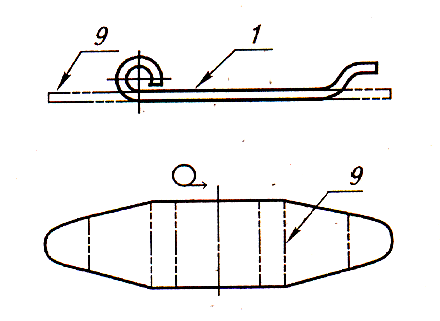

Развернутый вид. Для изображения поверхностей некоторых предметов сложной

формы применяют развернутый вид, обозначаемый знаком О. Раз­вернутый

вид, или «развертку», используют также для изображения дета­лей,

изготавливаемых гибкой.

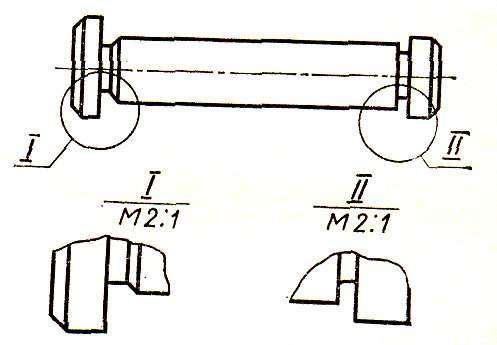

Новый стандарт

.

Старый стандарт
