Средства индивидуальной защиты

Санкт-Петербургское государственное бюджетное профессиональное образовательное учреждение

«Реставрационный колледж «Кировский»

Гражданская оборона составная часть обороноспособности страны

Средства индивидуальной защиты

Презентацию подготовил

преподаватель ОБЖ Матвеев

Александр Григорьевич

Цели урока :

• Актуализировать и расширить знания учащихся о средствах индивидуальной защиты.
• Рассмотреть возможности применения различных средств защиты органов дыхания.
• Научить изготавливать и применять простейшие СИЗ органов дыхания.
• Сформировать умения и навыки в использовании СИЗ органов дыхания.
• Показать эффективность мероприятий по защите населения от ЧС мирного и военного времени и убедить в необходимости принимать в них участие.

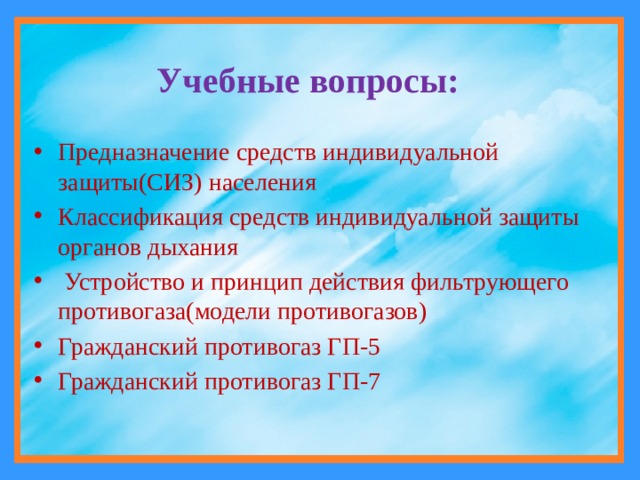

Учебные вопросы:

• Предназначение средств индивидуальной защиты(СИЗ) населения
• Классификация средств индивидуальной защиты органов дыхания
• Устройство и принцип действия фильтрующего противогаза(модели противогазов)
• Гражданский противогаз ГП-5
• Гражданский противогаз ГП-7

Предназначение СИЗ

• 1.Для защиты военнослужащих на случай применения в ходе боевых действий отравляющих веществ
• 2.Применяются на предприятиях, изготавливающих или использующих в производстве АХОВ
• 3.Для защиты газо- и горноспасателей
• 4.Для защиты пожарных в сильно задымленных и загазованных помещениях

Средства индивидуальной защиты населения предназначаются для защиты от попадания внутрь организма, на кожные покровы и одежду радиоактивных, отравляющих веществ и бактериальных средств.

Классификация средств индивидуальной защиты

средства индивидуальной защиты

средства защиты органов дыхания

средства защиты кожи

медицинские средства защиты

Классификация

средств индивидуальной защиты органов дыхания

средства индивидуальной защиты органов дыхания

простейшие средства защиты органов дыхания

респираторы

противогазы

ватно-марлевые повязки

противопыльные тканевые маски

фильтрующие

изолирующие

Для защиты органов дыхания для взрослого населения могут использоваться фильтрующие противогазы ГП-5, ГП-7, ГП-9 и др.

Для детей – ДП-6, ДП-6м, ПДФ-7, ПДФ-2Д, ПДФ-2Ш, а также камера защитная детская КДЗ-6.

войсковые

гражданские

промышленные

Противогазы

Химическое оружие впервые было применено в 1915г. 22апреля у бельгийского города Ипр . Со стороны немецких позиций в сторону позиций французских колониальных войск поплыло облако серо-зеленоватого тумана. Это был ядовитый газ хлор. Газ обжигал органы дыхания, разъедал легкие. Люди бежали. Итог:15 тыс. пораженных, 5 тыс. погибших. Фронт французских войск прорван.

31мая 1915г. немцы применили газовую атаку против русских войск, в районе Болимова, что близ Варшавы. На участке фронта в 12 километров немцы выпустили 264 тонны хлора. Пострадали 8.832 человека, 1.101 из них – погибли. Но, наступление немецких войск было отбито.

После трагических событий русское правительство задумалось о создании надежного средства защиты.

Николай Дмитриевич

Зелинский впервые создал противогаз защищающий от воздействия газа.

В конце января1916г. у реки Березины прошли испытания средств защиты. Сергей Степанович Степанов в противогазе Зелинского пробыл в газовой камере более часа

Через год русская армия получила 5 млн. таких противогазов

Принцип действия фильтрующих противогазов

• При вдохе зараженный воздух поступает в фильтрующе-поглощающую(противогазовую) коробку
• После этого он попадает под лицевую часть и в органы дыхания
• При выдохе воздух из-под лицевой части, минуя коробку, выходит наружу
• Поглощение паров и газов осуществляется путем адсорбции, хемосорбции и катализа.
• Поглощение дымов и туманов(аэрозолей) осуществляется путем фильтрации

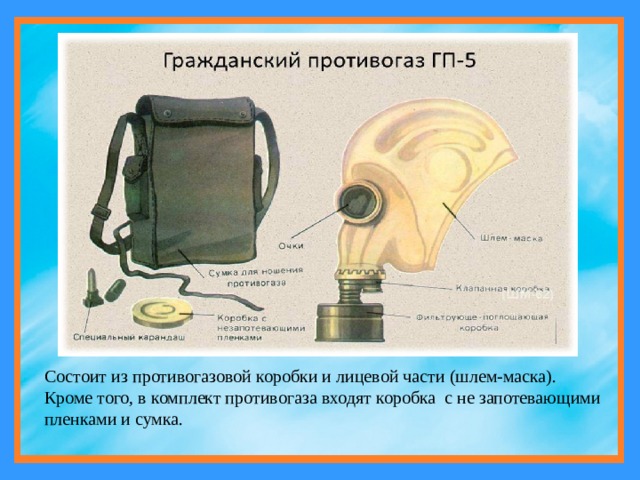

Состоит из противогазовой коробки и лицевой части (шлем-маска).

Кроме того, в комплект противогаза входят коробка с не запотевающими пленками и сумка.

Подбор необходимого размера лицевой части противогаза.

Для подбора необходимого размера лицевой части противогаза (ГП-5, ГП-5М) необходимо измерить голову по замкнутой линии, проходящей через макушку, щеки и подбородок

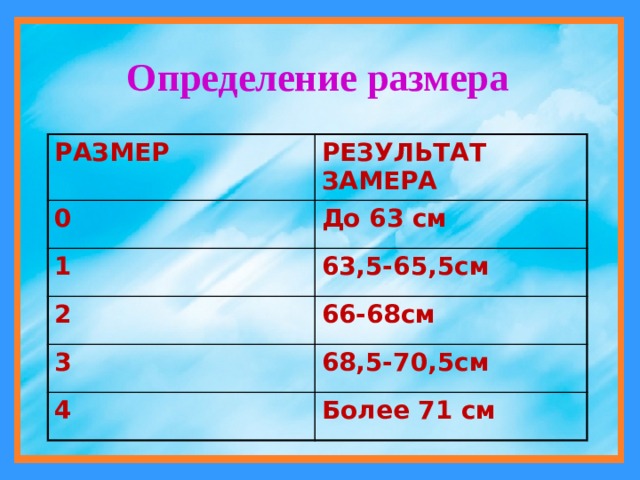

Определение размера

РАЗМЕР

РЕЗУЛЬТАТ ЗАМЕРА

0

До 63 см

1

63,5-65,5см

2

66-68см

3

68,5-70,5см

4

Более 71 см

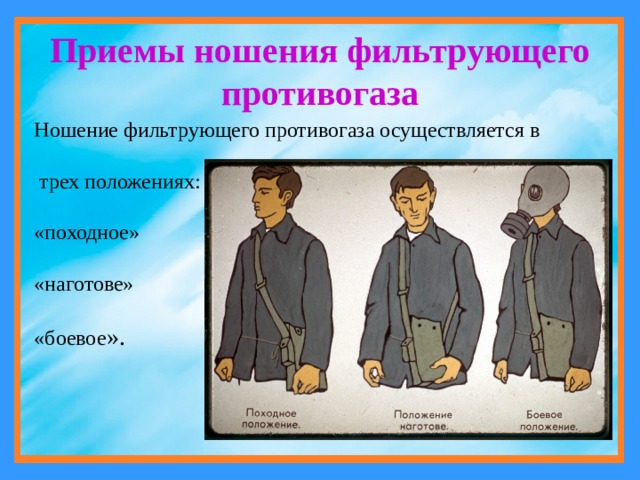

Приемы ношения фильтрующего противогаза

Ношение фильтрующего противогаза осуществляется в

трех положениях:

«походное»

«наготове»

«боевое ».

Для того чтобы надеть противогаз, необходимо:

• задержать дыхание, закрыть глаза;
• снять головной убор;
• вынуть шлем-маску из сумки;
• взять ее обеими руками за утолщенные края у нижней части так, чтобы большие пальцы рук были с наружной стороны, а остальные - внутри;
• подвести шлем маску к подбородку и резким движением рук вверх и назад натянуть ее на голову так, чтобы не было складок, а очки пришлись против глаз;
• сделать полный выдох, открыть глаза и возобновить дыхание.

Надев противогаз, необходимо следить за своим дыханием: дышать ровно и глубоко.

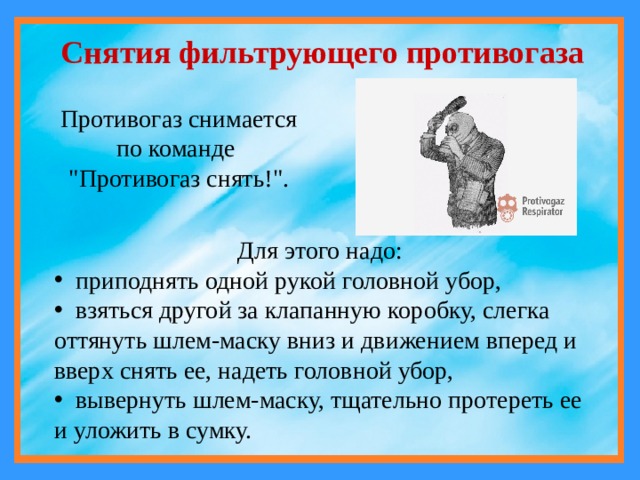

Снятия фильтрующего противогаза

Противогаз снимается по команде

"Противогаз снять!".

Для этого надо:

• приподнять одной рукой головной убор,
• взяться другой за клапанную коробку, слегка оттянуть шлем-маску вниз и движением вперед и вверх снять ее, надеть головной убор,
• вывернуть шлем-маску, тщательно протереть ее и уложить в сумку.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРАЖДАНСКИХ И ДЕТСКИХ ПРОТИВОГАЗОВ

№

п/п

Перечень характеристик

Тип фильтрующего противогаза

1.

ГП-7

Время защитного действия:

2.

ГП-7В

от паров ОВ и РВ (час.);

Сопротивление дыханию при расходе воздуха (30 л/мин) (мл водного ст.)

3.

от капель ОВ (иприт и др.)

6

ГП-7ВМ

Масса противогаза, кг

18

4.

ПДФ-2Д

6

2

Габаритные размеры, мм

18

0,9

5.

6

ПДФ-2Ш

2

Количество ростов

6.

285х250х115

0,9

15

6

2

0,95

Диапазон t 0 воздуха при пользовании

285х250х115

3

12

2

6

±40 0 С

3

12

0,75

285х250х115

2

-

3

0,85

±40 0 С

±40 0 С

2

-

±40 0 С

2

±40 0 С

Респираторы

Применяются для защиты органов дыхания от радиоактивной и грунтовой пыли и при действиях во вторичном облаке бактериальных средств.

В системе гражданской обороны наибольшее

применение имеет респиратор Р-2,

представляет собой фильтрующую полумаску,

снабжённую двумя клапанами входа

и одним клапаном выхода (с предохранительным экраном), оголовьем, состоящим из эластичных

тесёмок и носовым зажимом.

Р-2, У-2К

РПГ-67

Если во время пользования респиратором появится много влаги, то рекомендуется его на 1 – 2 минуты снять, удалить влагу, протереть внутреннюю поверхность и снова надеть.

Простейшие средства защиты органов дыхания

Предназначаются для защиты органов дыхания человека

от радиоактивной пыли и при действиях

во вторичном облаке бактериальных средств.

От отравляющих веществ они не защищают .

Противопыльная тканевая маска

Маска состоит из двух основных частей – корпуса и крепления.

Корпус сделан из 2 – 4 слоёв ткани.

В нём вырезаны смотровые отверстия со вставленными в них стёклами.

На голове маска крепится полосой ткани, пришитой к боковым краям корпуса.

Плотное прилегание маски к голове обеспечивается при помощи резинки в верхнем шве и завязок в нижнем шве крепления, а также при помощи поперечной резинки, пришитой к верхним углам корпуса маски.

Воздух очищается всей поверхностью маски в процессе его прохождения через ткань при входе.

Маску надевают при угрозе заражения радиоактивной пылью.

При выходе из заражённого района при первой возможности её дезактивируют :

чистят (выколачивают радиоактивную пыль),

стирают в горячей воде с мылом и тщательно прополаскивают, меняя воду .

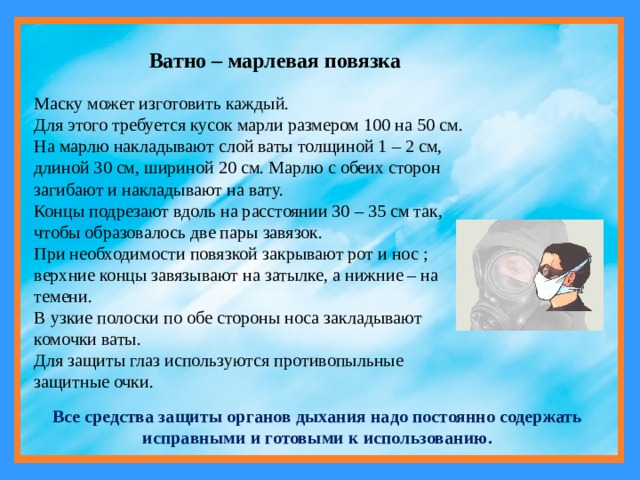

Ватно – марлевая повязка

Маску может изготовить каждый.

Для этого требуется кусок марли размером 100 на 50 см.

На марлю накладывают слой ваты толщиной 1 – 2 см, длиной 30 см, шириной 20 см. Марлю с обеих сторон загибают и накладывают на вату.

Концы подрезают вдоль на расстоянии 30 – 35 см так, чтобы образовалось две пары завязок.

При необходимости повязкой закрывают рот и нос ; верхние концы завязывают на затылке, а нижние – на темени.

В узкие полоски по обе стороны носа закладывают комочки ваты.

Для защиты глаз используются противопыльные защитные очки.

Все средства защиты органов дыхания надо постоянно содержать исправными и готовыми к использованию.

Ватно – марлевая повязка

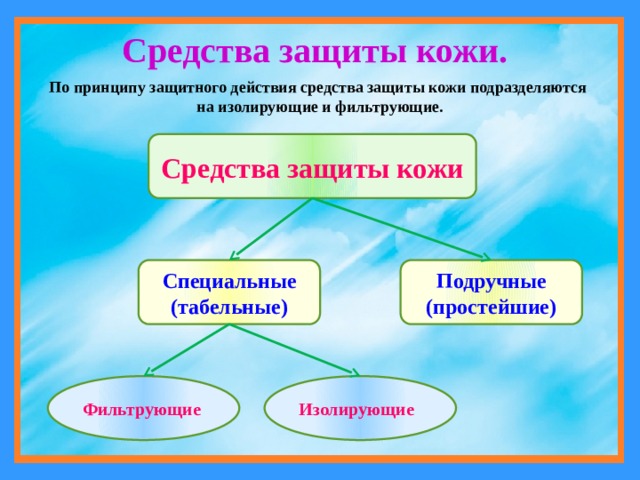

Средства защиты кожи.

По принципу защитного действия средства защиты кожи подразделяются

на изолирующие и фильтрующие.

Средства защиты кожи

Специальные (табельные)

Подручные

(простейшие)

Фильтрующие

Изолирующие

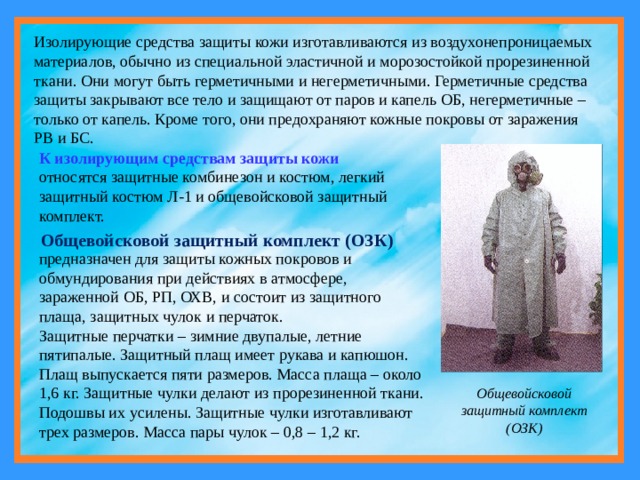

Изолирующие средства защиты кожи изготавливаются из воздухонепроницаемых материалов, обычно из специальной эластичной и морозостойкой прорезиненной ткани. Они могут быть герметичными и негерметичными. Герметичные средства защиты закрывают все тело и защищают от паров и капель ОБ, негерметичные – только от капель. Кроме того, они предохраняют кожные покровы от заражения РВ и БС.

К изолирующим средствам защиты кожи относятся защитные комбинезон и костюм, легкий защитный костюм Л-1 и общевойсковой защитный комплект.

Общевойсковой защитный комплект (ОЗК)

предназначен для защиты кожных покровов и обмундирования при действиях в атмосфере, зараженной ОБ, РП, ОХВ, и состоит из защитного плаща, защитных чулок и перчаток.

Защитные перчатки – зимние двупалые, летние пятипалые. Защитный плащ имеет рукава и капюшон. Плащ выпускается пяти размеров. Масса плаща – около 1,6 кг. Защитные чулки делают из прорезиненной ткани. Подошвы их усилены. Защитные чулки изготавливают трех размеров. Масса пары чулок – 0,8 – 1,2 кг.

Общевойсковой защитный комплект (ОЗК)

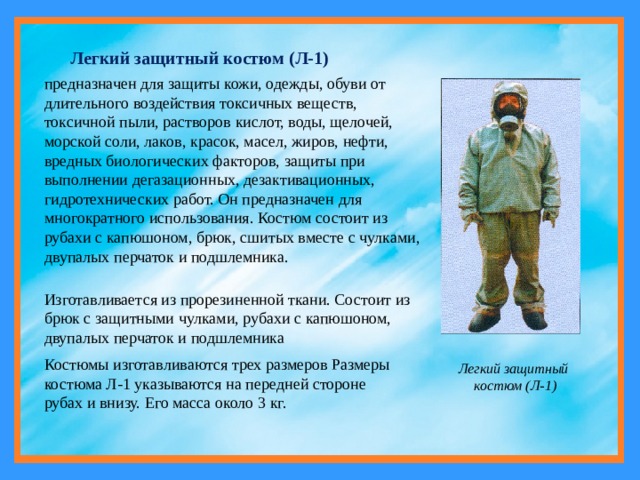

Легкий защитный костюм (Л-1)

предназначен для защиты кожи, одежды, обуви от длительного воздействия токсичных веществ, токсичной пыли, растворов кислот, воды, щелочей, морской соли, лаков, красок, масел, жиров, нефти, вредных биологических факторов, защиты при выполнении дегазационных, дезактивационных, гидротехнических работ. Он предназначен для многократного использования. Костюм состоит из рубахи с капюшоном, брюк, сшитых вместе с чулками, двупалых перчаток и подшлемника.

Изготавливается из прорезиненной ткани. Состоит из брюк с защитными чулками, рубахи с капюшоном, двупалых перчаток и подшлемника

Костюмы изготавливаются трех размеров Размеры костюма Л-1 указываются на передней стороне рубах и внизу. Его масса около 3 кг.

Легкий защитный

костюм (Л-1)

КИХ- 6М – костюм изолирующий химический

КЗА-1 –

костюм защитный аварийный

К фильтрующим средствам защиты кожи относятся

КЗВУ

ВСО

(костюм защитный водонепроницаемый универсальный)

(комплект вентилируемой специальной одежды)

ФЗО-МП, ФЗО-МП-А (комплект фильтрующей защитной одежды)

ПЗО-1, ПЗО-2 (комплект одежды пылезащитной)

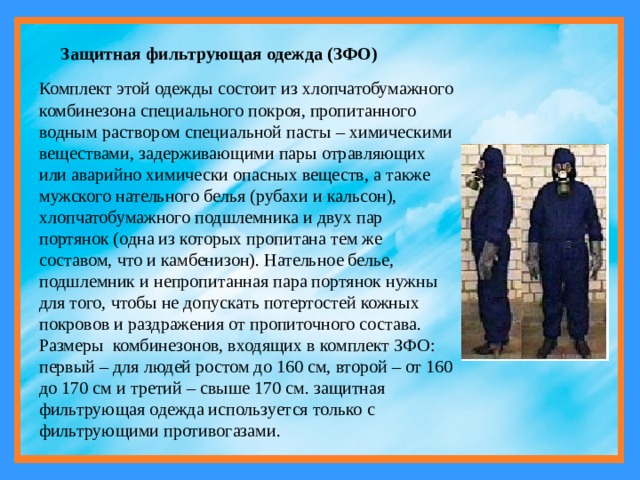

Защитная фильтрующая одежда (ЗФО)

Комплект этой одежды состоит из хлопчатобумажного комбинезона специального покроя, пропитанного водным раствором специальной пасты – химическими веществами, задерживающими пары отравляющих или аварийно химически опасных веществ, а также мужского нательного белья (рубахи и кальсон), хлопчатобумажного подшлемника и двух пар портянок (одна из которых пропитана тем же составом, что и камбенизон). Нательное белье, подшлемник и непропитанная пара портянок нужны для того, чтобы не допускать потертостей кожных покровов и раздражения от пропиточного состава.

Размеры  комбинезонов, входящих в комплект ЗФО: первый – для людей ростом до 160 см, второй – от 160 до 170 см и третий – свыше 170 см. защитная фильтрующая одежда используется только с фильтрующими противогазами.

Медицинские средства индивидуальной защиты

– медицинский препарат или изделие, предназначенное для предотвращения или ослабления воздействия на человека поражающих факторов средств нападения противника.

К медицинским СИЗ относятся

• Комплект индивидуальный медицинский гражданской защиты (КИМГЗ)

• Аптечка индивидуальная (АИ – 2)

• Индивидуальный противохимический пакет (ИПП)

• Пакет индивидуальный перевязочный (ПИП)

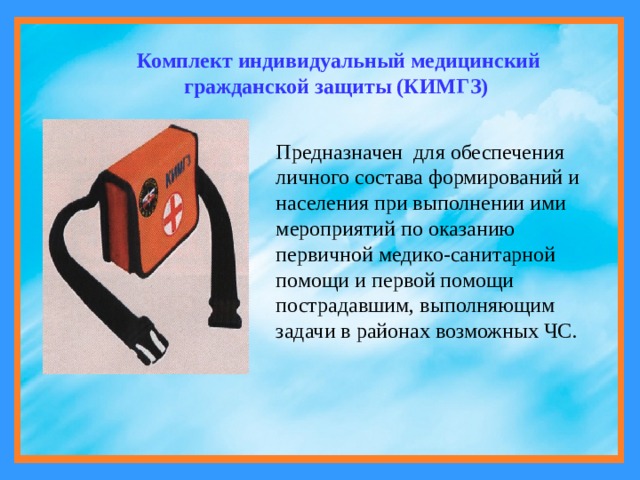

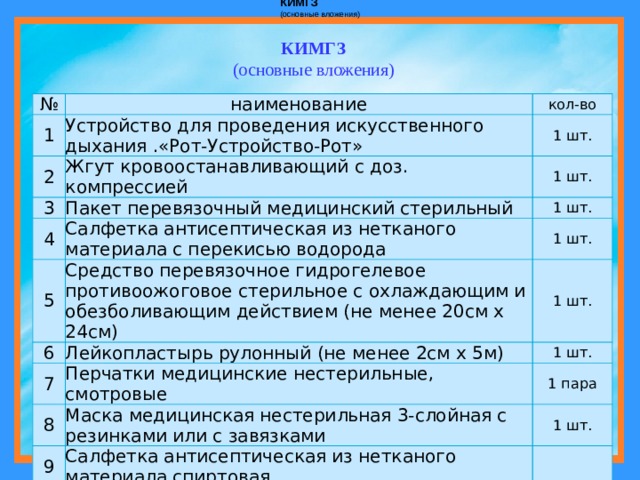

Комплект индивидуальный медицинский гражданской защиты (КИМГЗ)

Предназначен  для обеспечения личного состава формирований и населения при выполнении ими мероприятий по оказанию первичной медико-санитарной помощи и первой помощи пострадавшим, выполняющим задачи в районах возможных ЧС.

КИМГЗ

(основные вложения)

КИМГЗ

(основные вложения)

№

наименование

1

Устройство для проведения искусственного дыхания .«Рот-Устройство-Рот»

кол-во

2

1 шт.

Жгут кровоостанавливающий с доз. компрессией

3

1 шт.

Пакет перевязочный медицинский стерильный

4

1 шт.

Салфетка антисептическая из нетканого материала с перекисью водорода

5

Средство перевязочное гидрогелевое противоожоговое стерильное с охлаждающим и обезболивающим действием (не менее 20см х 24см)

6

1 шт.

1 шт.

Лейкопластырь рулонный (не менее 2см х 5м)

7

1 шт.

Перчатки медицинские нестерильные, смотровые

8

1 пара

Маска медицинская нестерильная 3-слойная с резинками или с завязками

9

1 шт.

Салфетка антисептическая из нетканого материала спиртовая

Аптечка индивидуальная (АИ – 2)

предназначена для профилактики и оказания первой помощи при радиационном поражении, при поражении отравляющими веществами и бактериальными средствами. Аптечка содержит комплект медицинских средств, размещенных в соответствующих гнездах:

• противоболевое (шприц-тюбик);
• при отравлении ФОБ (пенал);
• противобактериальное № 2 (пенал);
• радиозащитное № 1 (пенал);
• противобактериальное № 1 (пенал);
• радиозащитное № 2 (пенал);
• противорвотное (пенал).

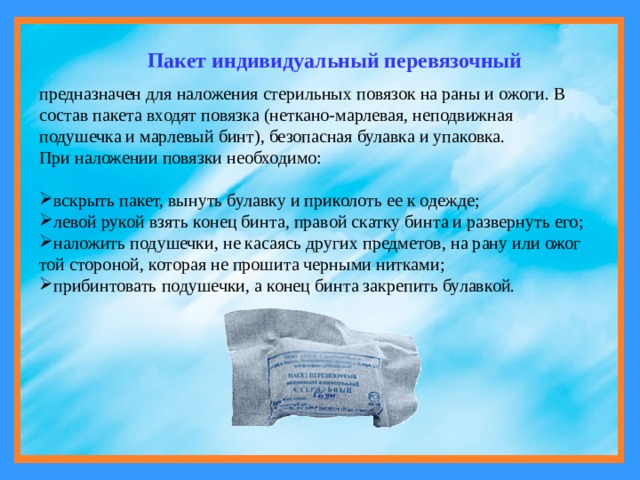

Пакет индивидуальный перевязочный

предназначен для наложения стерильных повязок на раны и ожоги. В состав пакета входят повязка (неткано-марлевая, неподвижная подушечка и марлевый бинт), безопасная булавка и упаковка.

При наложении повязки необходимо:

• вскрыть пакет, вынуть булавку и приколоть ее к одежде;
• левой рукой взять конец бинта, правой скатку бинта и развернуть его;
• наложить подушечки, не касаясь других предметов, на рану или ожог той стороной, которая не прошита черными нитками;
• прибинтовать подушечки, а конец бинта закрепить булавкой.

Индивидуальный противохимический пакет (ИПП-8)

Предназначен для обеззараживания капельно-жидких 0В, попавших на открытые участки кожи и одежду. Он состоит из стеклянного флакона с навинчивающейся крышкой, в котором находится дегазирующий раствор, и ватно-марлевых тампонов.

СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ

противогаз

ВОПРОСЫ

1. По принципу защитного действия бывают:

2. Фильтрующий противогаз защищает от:

ОТВЕТЫ

1.фильтрующий

3. Изолирующий противогаз защищает от:

2.изолирующий

• Отравляющих веществ;
• АХОВ;
• Радиоактивной пыли;
• Бактериальных аэрозолей

Любых примесей в воздухе, любой концентрации

4. В фильтрующих противогазах очистка воздуха осуществляется за счет процессов :

5.Противогаз состоит из:

• Адсорбции;
• Хемосорбции;
• Катализа

• Шлем- маски;
• Фильтрующе-поглощающей коробки;
• Коробка с незапотевающими пленками;
• Сумка для противогаза

Средства индивидуальной защиты

Респиратор:

вопросы

Используются для:

От каких веществ защищает:

ответы

для защиты органов дыхания

От каких веществ не защищает:

от радиоактивной и грунтовой пыли

отравляющих и сильнодействующих веществ

Состоит из:

Ватно-марлевая повязка

Предназначена для:

фильтрующую полумаску, с двумя клапанами вдоха и выдоха ,оголовьем, состоящем из эластичных тесемок и носовым зажимом.

Не защищает от :

для защиты органов дыхания от радиоактивной пыли и действия бактериальных средств.

Состоит из:

Не защищает от отравляющих веществ.

Марли и ваты

Средства индивидуальной защиты

Медицинские средства защиты

вопросы

Аптечка индивидуальная (АИ-2) предназначена для:

Состав АИ -2:

ответы

Гнездо№1, промедол

Для чего применяется:

противоболевое

Гнездо№2, тарен

Гнездо№3, сульфадиметоксин

антидот

Гнездо№4, цистамин

Противобактериальное

Гнездо№5, гидрохлорид хлортетрациклина

Радиозащитное

Гнездо№6, йодистый калий

Антибиотик широкого спектра действия

Радиозащитное

Гнездо№7, этаперазин

Индивидуальный противохимический пакет

Служит для:

Противорвотное

Состав:

Обеззараживания капельно-жидких отравляющих веществ

Дегазирующий раствор и ватно- марлевые тампоны

СПАСИБО ЗА ВНИМАНИЕ !
