СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ

.

СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ

ВОПРОСЫ

• Состав и назначение средств индивидуальной

защиты.

• Средства защиты органов дыхания, их

назначение и правила пользования.

3. Средства защиты кожи, их назначение и

правила пользования.

Средства индивидуальной защиты

предназначаются для защиты

людей от попадания внутрь организма, на кожные покровы и одежду радиоактивных, отравляющих веществ и бактериальных средств.

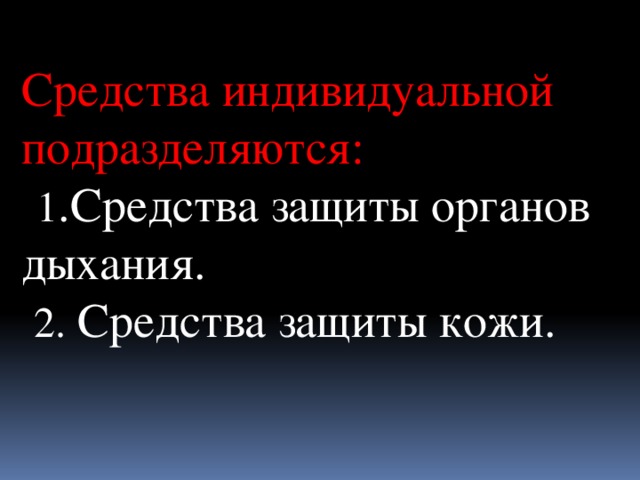

Средства индивидуальной

подразделяются:

1 .Средства защиты органов

дыхания.

2. Средства защиты кожи.

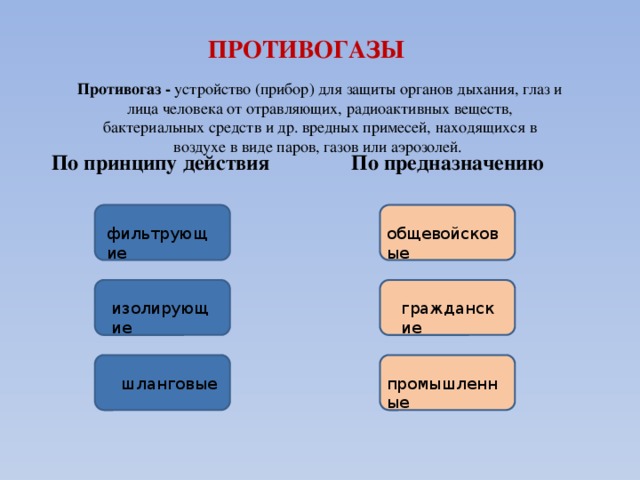

ПРОТИВОГАЗЫ

Противогаз - устройство (прибор) для защиты органов дыхания, глаз и лица человека от отравляющих, радиоактивных веществ, бактериальных средств и др. вредных примесей, находящихся в воздухе в виде паров, газов или аэрозолей.

По принципу действия

По предназначению

общевойсковые

фильтрующие

гражданские

изолирующие

промышленные

шланговые

ПРОТИВОГАЗ ГРАЖДАНСКИЙ ФИЛЬТРУЮЩИЙ ГП-7

• лицевая часть
• фильтрующе-поглащающая коробка
• трикотажный чехол
• узел клапана вдоха
• переговорное устройство (мембрана)
• узел клапанов выдоха
• обтюратор
• наголовник (затылочная пластина)
• лобная лямка
• височные лямки
• щёчные лямки
• пряжки
• сумка
• очковый узел с незапотевающими плёнками

ГП-7В

ГП-7ВМ

Маска М-80 имеет очковый узел с трапециевидными изогнутыми стёклами для благоприятной работы с оптическими приборами

15. приспособление для приёма воды из фляги

16. фляга

ПРОТИВОГАЗЫ ДЕТСКИЕ ФИЛЬТРУЮЩИЕ

ПДФ-2Д ПДФ-2Ш

ПДФ-2Д — противогаз детский фильтрующий, тип два, дошкольный предназначен для детей от 1,5 до 7 лет.

ПДФ-2Ш — противогаз детский фильтрующий, тип два, школьный предназначен для детей от 7 до 17 лет.

1 – корпус

2 – обтюратор

3 – соединительная трубка

4 – очковый узел с незапотевающими плёнками

5 – узел клапана вдоха

6 – узел клапанов выдоха

7 – фильтрующе-поглощающая коробка

8 – накидная гайка

9 – наголовник

10 – гарантийные тесьмы

11 – сумка

Масса ПДФ-2Д — 750 г.

Масса ПДФ-2Ш — 850 г.

ПАТРОН ЗАЩИТНЫЙ

УНИВЕРСАЛЬНЫЙ (ПЗУ)

ДОПОЛНИТЕЛЬНЫЙ ПАТРОН (ДПГ-3)

Это средство защиты органов дыхания от аварийно химически опасных веществ (АХОВ), содержащихся в воздухе в виде газов, паров и аэрозолей

Предназначен для защиты от аммиака и диметиламина, а также увеличения времени защитного действия гражданских и детских противогазов от АХОВ.

Патрон ПЗУ

Маска МГП противогаза ГП-7

Патрон

ДПГ-3

Противоаэрозольный фильтр ПАФ

Фильтрующе-поглощающая коробка ГП-7к

ДПГ-3

Используется в комплекте с лицевой частью фильтрующего противогаза ГП-7, ГП-5.

Обеспечивает эффективную защиту от оксида углерода, аммиака, хлора, сероводорода, хлористого и фтористого водорода, синильной кислоты, фосгена, оксидов азота, аминов, ароматических углеводородов, органических кислот, спиртов и других аварийно химически опасных веществ (АХОВ)

Фильтр ПАФ применяется в

основном для защиты от аэрозолей

(пыль, дым)

КИСЛОРОДНЫЙ ИЗОЛИРУЮЩИЙ

ПРОТИВОГАЗ (КИП-8)

ПРОТИВОГАЗЫ ШЛАНГОВЫЕ

Предназначен для защиты органов дыхания и глаз человека при выполнении работ, связанных, главным образом, с тушением пожаров и действиями в среде, непригодной для дыхания.

Обеспечивают безопасность работ по ремонту и очистке различных ёмкостей длительного хранения химических продуктов (цистерны, баки, котлы), колодцев, подземных трубопроводов, дымоходов, подвальных и других помещений, где могут скапливаться углекислый газ и вредные газообразные вещества.

Изготавливается двух типов: подача воздуха самовсасыванием или ручной (электроручной) воздуходувкой из незаражённой зоны.

1 – лицевая часть ШМ-62У

2 – гофрированная трубка

3 – предохранительный пояс

4 – барабан со шлангом

5 – сигнально-спасательная верёвка

Находится на оснащении противопожарных подразделений, специа­лизированных аварийно-спасательных и других формирований.

Работать в противогазе можно 90—100 минут. Каждый раз после работы он нуждается в замене кислородного баллона и переснаряжении регенеративного патрона.

Масса — около 10 кг.

К пользованию противогазом КИП-8 допускаются только лица, прошедшие медицинское освидетельствование.

ПРОТИВОГАЗЫ ИЗОЛИРУЮЩИЕ

Отличаются от фильтрующих тем, что полностью изолируют органы дыхания, глаза, кожу лица и голову от окружающей среды. Дыхание в них обеспечивается за счёт кислорода, выделяющегося из надперекисных соединений в регенеративном патроне. Этими противогазами пользуются тогда, когда невозможно применить фильтрующие, в частности, при недостатке кислорода в воздухе, при очень высоких концентрациях ОВ, АХОВ и других вредных веществ, при работе под водой.

ИП-5

ИП-4М, ИП-4МК

1 – маска МИА-1 с чехлом

2 – регенеративный патрон

3 – каркас

4 – дыхательный мешок

5 – сумка

6 – переговорное устройство

7 – пусковое приспособление

1 – лицевая часть ШИП-М

2 – дыхательный мешок

3 – регенеративный патрон

ИП-4МК используют в непригодной для дыхания атмосфере,

в том числе содержащей хлор (до 10%), аммиак, сероводород.

Работать можно в изолирующем противогазе без замены регенеративного патрона при тяжёлых физических нагрузках

45 мин., при средних — 70 мин., при лёгких — до 3 часов.

Рабочий интервал температур — от -40°С до +40°С.

Масса — 3,6 кг.

Этот изолирующий противогаз позволяет ещё дополнительно выполнять лёгкие работы под водой на глубине до 7 метров

Рабочий интервал температур — от -40°С до +50°С.

Масса — 5,2 кг.

ПОДБОРКА ПРОТИВОГАЗА

Измерение обхватов головы

Вертикальный

Горизонтальный

Сумма обхватов головы, см.

До 118,5

Рост лицевой части

Номера упоров лямок

119 - 121

1

121,5 - 123,5

4-8-8

124 - 126

2

3-7-8

126,5 - 128,5

3-7-8

129- 131

3-6-7

3

131 и более

3-6-7

3-5-6

3-4-5

РЕСПИРАТОРЫ ПРОТИВОАЭРОЗОЛЬНЫЕ

Это облегчённые средства защиты органов дыхания от вредных аэрозолей и различных видов пыли.

Ф-62Ш

ШБ-1 «Лепесток»

«Кама-200», «Бриз-1101»

Респиратор многоразового использования со сменным фильтром.

Респиратор одноразового использования. Защищает от различных видов аэрозолей (растительных, животных, металлургических, минеральных), пыли синтетических моющих веществ.

Масса — 35 г.

Защищает от силикатной, металлургической, горнорудной, угольной, табачной пыли, пыли порошкообразных удобрений и интоксицидов, не выделяющих токсических газов.

Широко применяется шахтёрами при высокой запылённости (500 мг/м 3 и более).

Масса — 250 г.

Респиратор одноразового использования.

Защищает органы дыхания от вредных аэрозолей в виде пыли, дыма, тумана.

Воздух очищается всей поверхностью полумаски.

Масса — 15 г.

У-2К, Р-2

РПА-1

1 – клапан вдоха (2 шт.)

2 – экран

3 – клапан выдоха

4 – полумаска

5 – эластичные тесёмки

6 – нерастягивающиеся тесёмки

1 – резиновая полумаска ПР-7

2 – сменные противоаэрозольные фильтры

3 – клапан выдоха с предохранительной обоймой

4 – наголовник

Защищает от силикатной, металлургической, горнорудной, угольной, радиоактивной и другой пыли, от некоторых бактериальных средств, дустов и порошкообразных удобрений, не выделяющих токсичные газы и пары.

Многоразового использования с двумя сменными противоаэрозольными фильтрами. Защищает от аэрозолей и пыли при высоких её концентрациях, то есть позволяет выполнять работы в сильно запылённых местах.

Его фильтры обладают высокой пылеёмкостью (500 мг/м 3 и более).

Срок службы — до 30 рабочих смен.

Масса У-2К — 60 г.

Масса — 250 г.

Аптечка индивидуальная АИ-2

АИ-2 содержит медицинские средства защиты и предназначена для оказания самопомощи и взаимопомощи при ранениях и ожогах (для снятия боли), предупреждения или ослабления поражения радиоактивными, отравляющими или аварийно химически опасными веществами (АХОВ), а так­же для предупреждения заболевания инфекционными болезнями. В аптечке находится набор медицинских средств, распределенных по гнездам в пластмассовой коробочке. Размер коробочки 90х100х20 мм, масса 130 г. Размер и форма коробочки позволяют носить ее в кармане и всегда иметь при себе. В холодное время года аптечка носится во внутреннем кармане одежды, что­бы исключить замерзание жидкого лекарственного средства. В гнездах аптечки размещены следующие медицинские препараты.

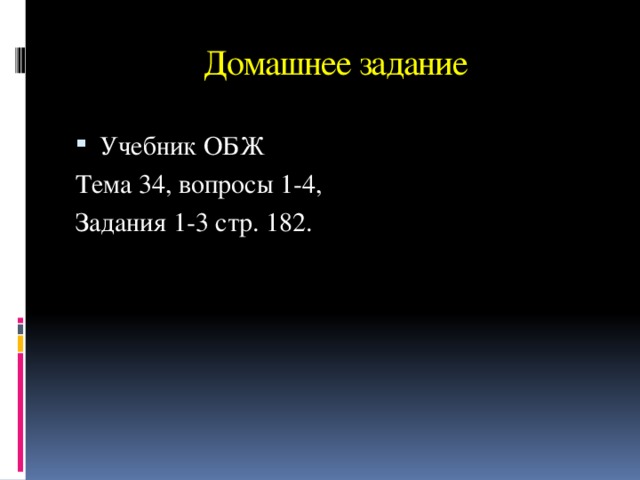

Домашнее задание

• Учебник ОБЖ

Тема 34, вопросы 1-4,

Задания 1-3 стр. 182.

.
