Стандартная операционная карта технологического процесса.

Подготовил учитель технологии

МАОУ «Лицей 44» г. Липецка

Овчаренко В.В.

• Пошаговое описание последовательности операций на одном листе, включающее в себя требования по безопасности, хронометраж по времени и схему передвижения оператора
• Основной документ, руководство для рабочего по выполнению определенной операции

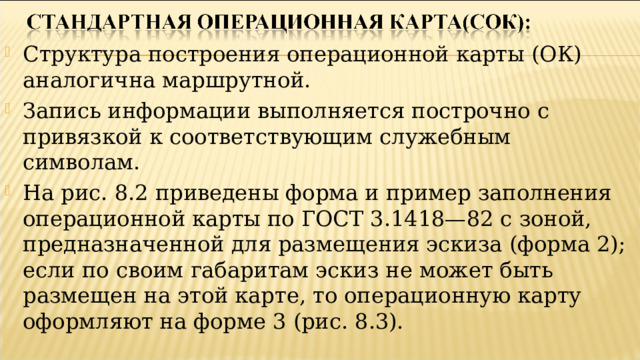

• Структура построения операционной карты (ОК) аналогична маршрутной.
• Запись информации выполняется построчно с привязкой к соответствующим служебным символам.

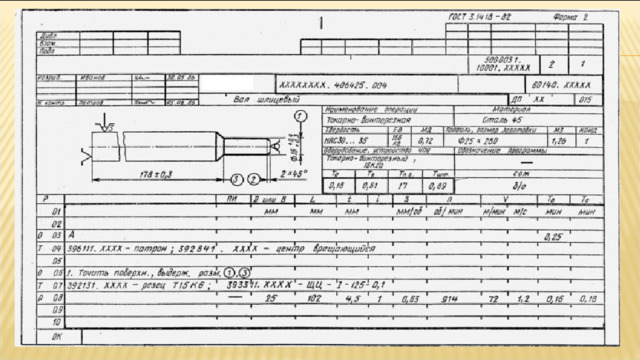

• На рис. 8.2 приведены форма и пример заполнения операционной карты по ГОСТ 3.1418—82 с зоной, предназначенной для размещения эскиза (форма 2); если по своим габаритам эскиз не может быть размещен на этой карте, то операционную карту оформляют на форме 3 (рис. 8.3).

• Большинство граф операционных карт содержат информацию, идентичную графам маршрутных карт. Эти формы предназначаются как для оформления операций, выполняемых на универсальном технологическом оборудовании, так и на станках с ЧПУ.
• Указание единиц величины следует выполнять в заголовках или подзаголовках соответствующих граф. Допускается указывать единицы параметров технологических режимов после их числовых значений, например 40 мм; 0,2 мм/об.; 36 м/мин.

• визуализация операций
• обучение операции
• предотвращение ошибок
• указание ориентировочных норм времени на суб-операции

1. СОК составляется путем непосредственного наблюдения операции. Невозможно корректно описать СОП, сидя в кабинете, опираясь лишь на знание технологии. Делается ряд наблюдений, не менее 7 – 10 циклов. Наблюдать операцию необходимо при выполнении ее разными операторами, из числа наиболее эффективных.

2. СОК пишется максимально простым и понятным языком. Нужно помнить, что главный пользователь СОК – рабочий, избегать сложных выражений, но при этом не скатываться в примитивизм. Как вариант, для проверки можно дать карту на ознакомление старшекласснику общеобразовательной школы. Если ему все понятно и не возникает вопросов, значит операция описана правильно.

3. Каждый этап разработки, каждый пункт СОК нужно согласовывать с рабочим, который эту операцию выполняет.

• фотографии, схемы, рисунки, иллюстрирующие операцию. Чем больше графическая составляющая, тем доходчивей содержание карты.
• В идеале, СОК должна умещаться на одном листе. Но, к сожалению, такое возможно только для самых простых и коротких операций.
•   средний объем СОК занимает 3-4 страницы формата А4

1. Снижение вариабельности и повышение качества работы.

2. Стандарт – отправная точка для дальнейшего совершенствования. Уже при первичной разработке карты, в ее основу закладывается наиболее оптимальный способ выполнения операции, на данный момент времени. Все последующие улучшения процесса наглядно фиксируются в очередной версии СОК.

3. СОК – основа для обучения новичков и повышения уровня квалификации. Очень просто проверить действия рабочего, отслеживая правильность их выполнения по карте.

4. Наличие действующей системы стандартов позволит четко структурировать операции по степени сложности и уровню квалификации, требуемой для их выполнения
