Строение микроскопа

Презентация на тему «Строение микроскопа»

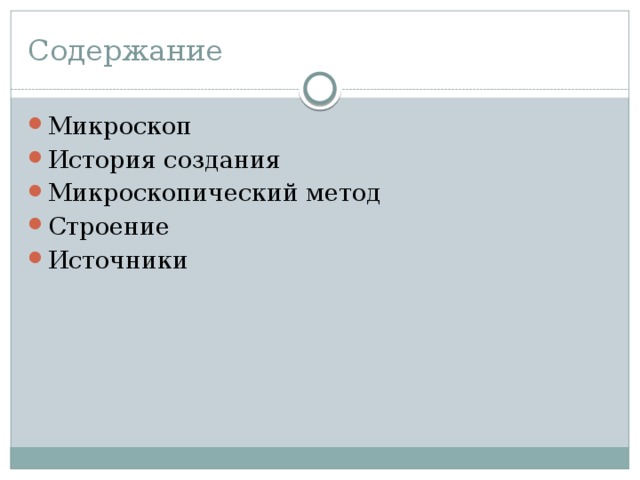

Содержание

• Микроскоп
• История создания
• Микроскопический метод
• Строение
• Источники

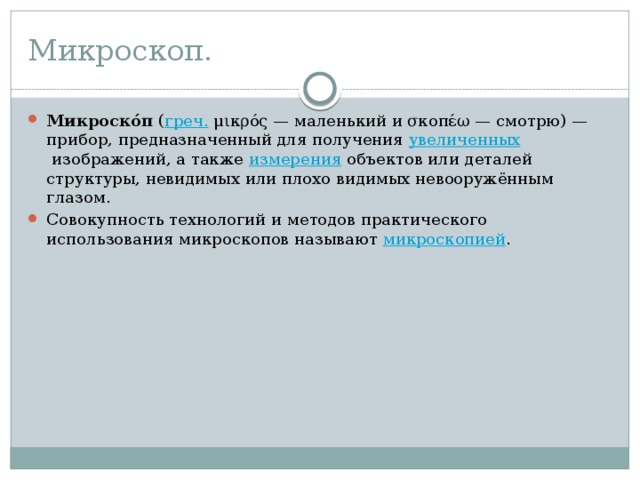

Микроскоп.

• Микроско́п  ( греч.  μικρός — маленький и σκοπέω — смотрю) — прибор, предназначенный для получения  увеличенных  изображений, а также  измерения  объектов или деталей структуры, невидимых или плохо видимых невооружённым глазом.
• Совокупность технологий и методов практического использования микроскопов называют  микроскопией .

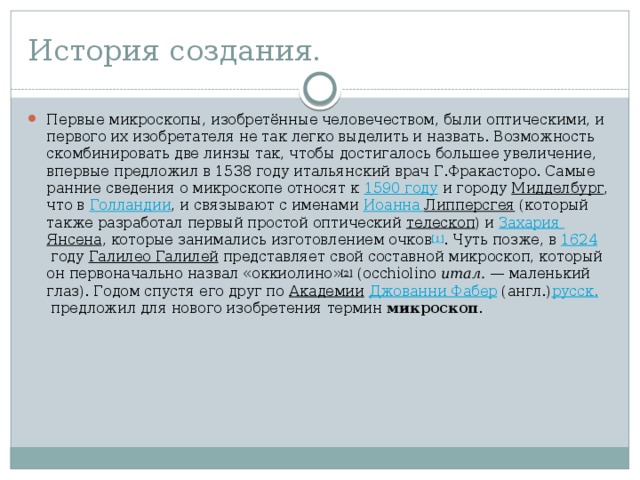

История создания.

• Первые микроскопы, изобретённые человечеством, были оптическими, и первого их изобретателя не так легко выделить и назвать. Возможность скомбинировать две линзы так, чтобы достигалось большее увеличение, впервые предложил в 1538 году итальянский врач Г.Фракасторо. Самые ранние сведения о микроскопе относят к  1590 году  и городу  Мидделбург , что в  Голландии , и связывают с именами  Иоанна Липперсгея  (который также разработал первый простой оптический  телескоп ) и  Захария Янсена , которые занимались изготовлением очков [1] . Чуть позже, в  1624  году  Галилео Галилей  представляет свой составной микроскоп, который он первоначально назвал «оккиолино» [2]  (occhiolino  итал.  — маленький глаз). Годом спустя его друг по  Академии   Джованни Фабер  (англ.) русск.  предложил для нового изобретения термин  микроскоп .

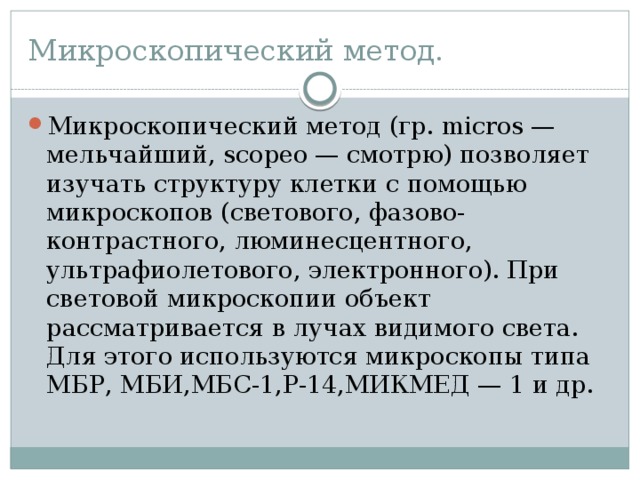

Микроскопический метод.

• Микроскопический метод (гр. micros — мельчайший, scoрeo — смотрю) позволяет изучать структуру клетки с помощью микроскопов (светового, фазово-контрастного, люминесцентного, ультрафиолетового, электронного). При световой микроскопии объект рассматривается в лучах видимого света. Для этого используются микроскопы типа МБР, МБИ,МБС-1,Р-14,МИКМЕД — 1 и др.

Строение микроскопа.

• Микроскоп состоит из механической, осветительной и оптической частей.
• К  механической части  микроскопа относятся: подставка штатива (башмак), колонка штатива (тубусодержатель), тубус, предметный столик с клеммами или фиксаторами препарата, сортировочные винты (винты перемещения предметного столика и препарата), револьвер, макро- и микрометрические винты, винт конденсора, рычагирис - диафрагмы, оправа для светофильтров. Сортировочные винты применяются для центровки объекта на препарате. Револьвер состоит из двух сегментов шара, соединенных друг с другом центральным винтом. Верхний сегмент шара крепиться к тубусу. В нижнем сегменте имеются отверстия для вкручивания объективов. Макро- и микрометрические винты обеспечивают грубую и микрометрическую фокусировку (изменяют расстояние между объективом и изучаемым объектом).

Строение микроскопа.

• Осветительная часть  состоит из подвижного зеркала, ирисдиафрагмы, конденсора и светофильтров (матового и синего). Зеркало служит для улавливания света и направления его на препарат (объект). Зеркало имеет две поверхности - плоскую и вогнутую. Плоская поверхность зеркала используется при ярком освещении, вогнутая - при слабом. Диафрагма состоит из системы металлических пластин, которые за счет движения рычага могут сходиться к центру или расходиться. Диафрагма находится под конденсором и служит для изменения ширины светового пучка. Конденсор (система линз) концентрирует рассеянные лучи света в тонкий пучок параллельных лучей и направляет их на объект. Он передвигается специальным винтом вверх — вниз, что позволяет установить оптимальное освещение препарата. Обычное положение конденсора самое верхнее. Светофильтры устраняют дифракцию света. Они располагаются в специальной откидной оправе, находящейся подирис-диафрагмой.Матовый светофильтр используется при рассеянном освещении, синей – при ярком свете.

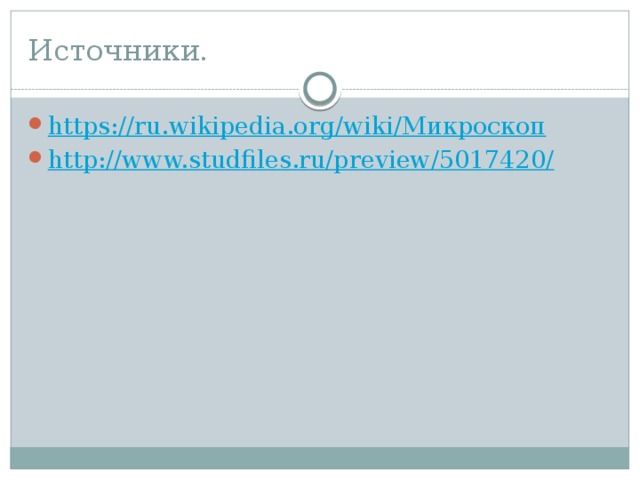

Источники.

• https://ru.wikipedia.org/wiki/ Микроскоп
• http://www.studfiles.ru/preview/5017420 /
