Структура CASE-средства

Структура CASE-средства.

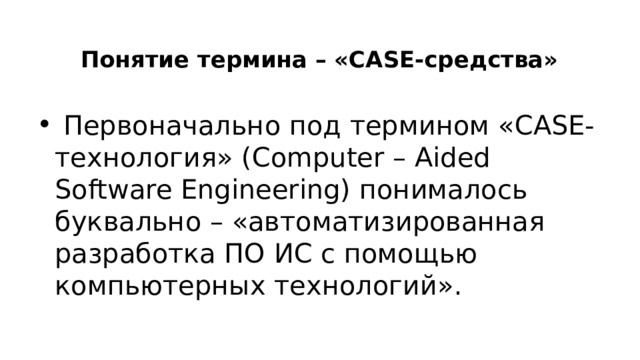

Понятие термина – «CASE-средства»

• Первоначально под термином «CASE-технология» (Computer – Aided Software Engineering) понималось буквально – «автоматизированная разработка ПО ИС с помощью компьютерных технологий».

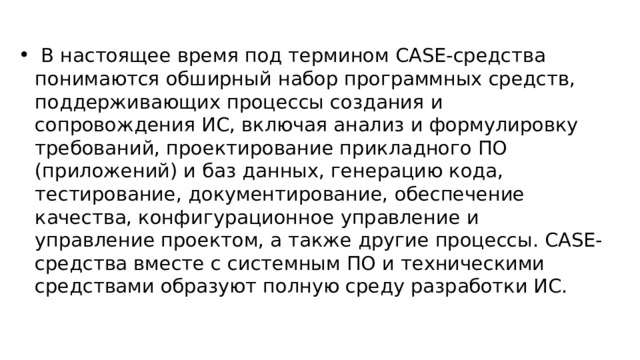

• В настоящее время под термином CASE-средства понимаются обширный набор программных средств, поддерживающих процессы создания и сопровождения ИС, включая анализ и формулировку требований, проектирование прикладного ПО (приложений) и баз данных, генерацию кода, тестирование, документирование, обеспечение качества, конфигурационное управление и управление проектом, а также другие процессы. CASE-средства вместе с системным ПО и техническими средствами образуют полную среду разработки ИС.

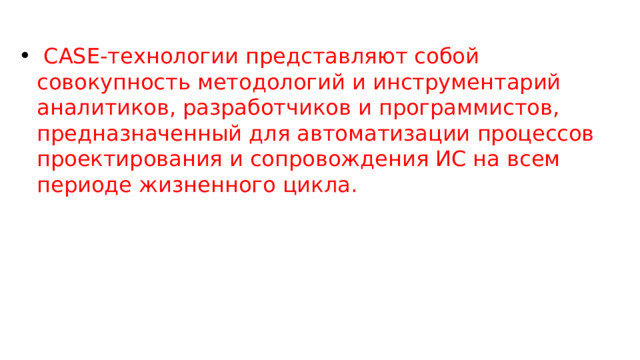

• CASE-технологии представляют собой совокупность методологий и инструментарий аналитиков, разработчиков и программистов, предназначенный для автоматизации процессов проектирования и сопровождения ИС на всем периоде жизненного цикла.

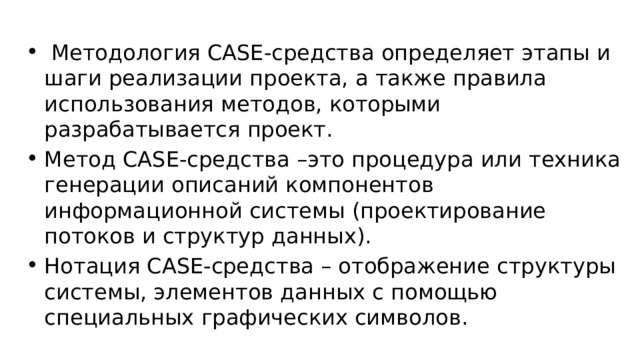

• Методология CASE-средства определяет этапы и шаги реализации проекта, а также правила использования методов, которыми разрабатывается проект.
• Метод CASE-средства –это процедура или техника генерации описаний компонентов информационной системы (проектирование потоков и структур данных).
• Нотация CASE-средства – отображение структуры системы, элементов данных с помощью специальных графических символов.

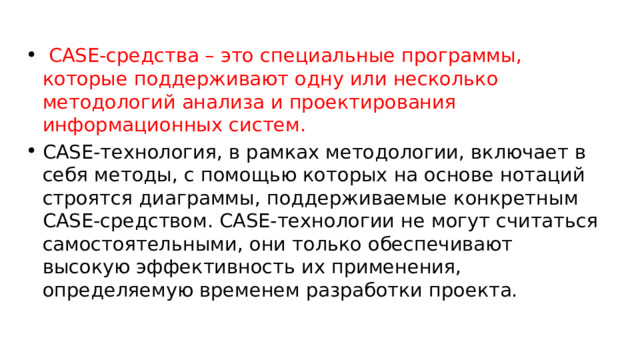

• CASE-средства – это специальные программы, которые поддерживают одну или несколько методологий анализа и проектирования информационных систем.
• CASE-технология, в рамках методологии, включает в себя методы, с помощью которых на основе нотаций строятся диаграммы, поддерживаемые конкретным CASE-средством. CASE-технологии не могут считаться самостоятельными, они только обеспечивают высокую эффективность их применения, определяемую временем разработки проекта.

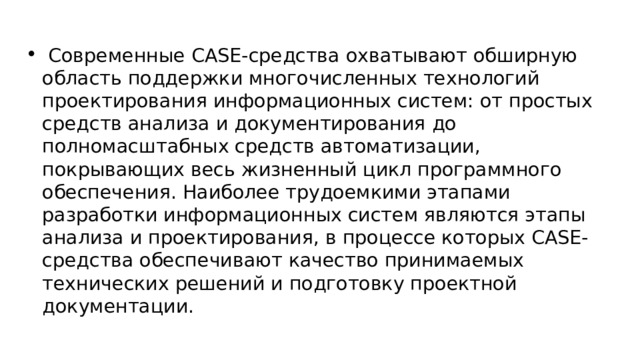

• Современные CASE-средства охватывают обширную область поддержки многочисленных технологий проектирования информационных систем: от простых средств анализа и документирования до полномасштабных средств автоматизации, покрывающих весь жизненный цикл программного обеспечения. Наиболее трудоемкими этапами разработки информационных систем являются этапы анализа и проектирования, в процессе которых CASE-средства обеспечивают качество принимаемых технических решений и подготовку проектной документации.

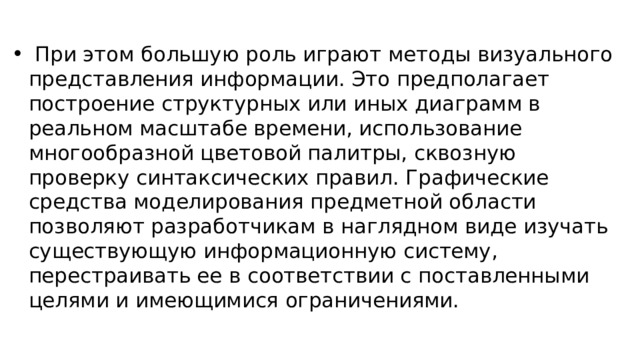

• При этом большую роль играют методы визуального представления информации. Это предполагает построение структурных или иных диаграмм в реальном масштабе времени, использование многообразной цветовой палитры, сквозную проверку синтаксических правил. Графические средства моделирования предметной области позволяют разработчикам в наглядном виде изучать существующую информационную систему, перестраивать ее в соответствии с поставленными целями и имеющимися ограничениями.

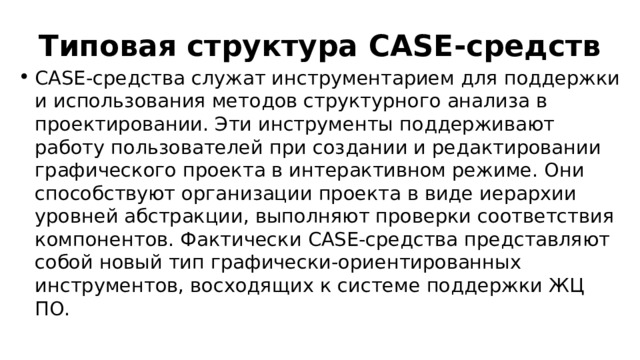

Типовая структура CASE-средств

• CASE-средства служат инструментарием для поддержки и использования методов структурного анализа в проектировании. Эти инструменты поддерживают работу пользователей при создании и редактировании графического проекта в интерактивном режиме. Они способствуют организации проекта в виде иерархии уровней абстракции, выполняют проверки соответствия компонентов. Фактически CASE-средства представляют собой новый тип графически-ориентированных инструментов, восходящих к системе поддержки ЖЦ ПО.

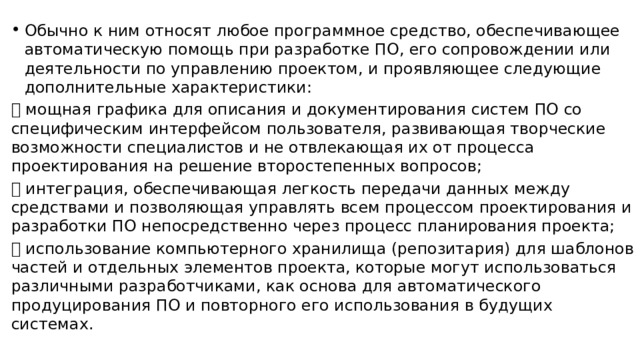

• Обычно к ним относят любое программное средство, обеспечивающее автоматическую помощь при разработке ПО, его сопровождении или деятельности по управлению проектом, и проявляющее следующие дополнительные характеристики:

 мощная графика для описания и документирования систем ПО со специфическим интерфейсом пользователя, развивающая творческие возможности специалистов и не отвлекающая их от процесса проектирования на решение второстепенных вопросов;

 интеграция, обеспечивающая легкость передачи данных между средствами и позволяющая управлять всем процессом проектирования и разработки ПО непосредственно через процесс планирования проекта;

 использование компьютерного хранилища (репозитария) для шаблонов частей и отдельных элементов проекта, которые могут использоваться различными разработчиками, как основа для автоматического продуцирования ПО и повторного его использования в будущих системах.

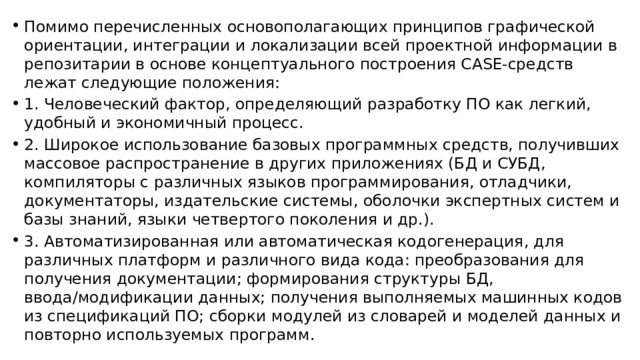

• Помимо перечисленных основополагающих принципов графической ориентации, интеграции и локализации всей проектной информации в репозитарии в основе концептуального построения CASE-средств лежат следующие положения:
• 1. Человеческий фактор, определяющий разработку ПО как легкий, удобный и экономичный процесс.
• 2. Широкое использование базовых программных средств, получивших массовое распространение в других приложениях (БД и СУБД, компиляторы с различных языков программирования, отладчики, документаторы, издательские системы, оболочки экспертных систем и базы знаний, языки четвертого поколения и др.).
• 3. Автоматизированная или автоматическая кодогенерация, для различных платформ и различного вида кода: преобразования для получения документации; формирования структуры БД, ввода/модификации данных; получения выполняемых машинных кодов из спецификаций ПО; сборки модулей из словарей и моделей данных и повторно используемых программ.

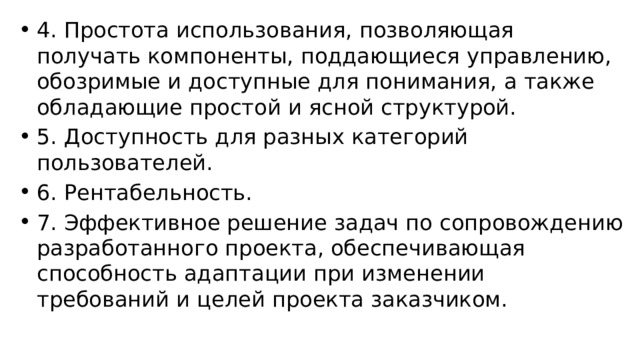

• 4. Простота использования, позволяющая получать компоненты, поддающиеся управлению, обозримые и доступные для понимания, а также обладающие простой и ясной структурой.
• 5. Доступность для разных категорий пользователей.
• 6. Рентабельность.
• 7. Эффективное решение задач по сопровождению разработанного проекта, обеспечивающая способность адаптации при изменении требований и целей проекта заказчиком.

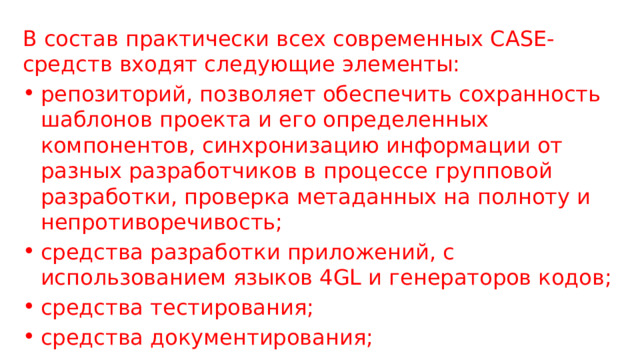

В состав практически всех современных CASE-средств входят следующие элементы:

• репозиторий, позволяет обеспечить сохранность шаблонов проекта и его определенных компонентов, синхронизацию информации от разных разработчиков в процессе групповой разработки, проверка метаданных на полноту и непротиворечивость;
• средства разработки приложений, с использованием языков 4GL и генераторов кодов;
• средства тестирования;
• средства документирования;

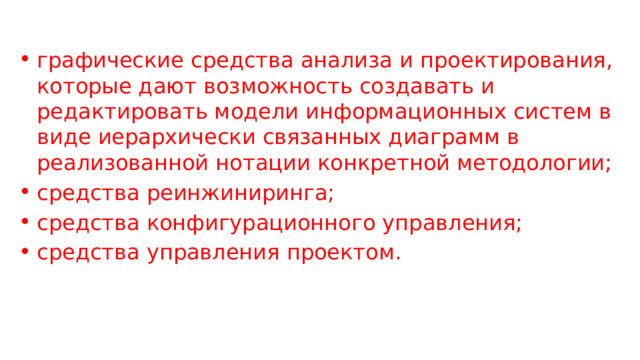

• графические средства анализа и проектирования, которые дают возможность создавать и редактировать модели информационных систем в виде иерархически связанных диаграмм в реализованной нотации конкретной методологии;
• средства реинжиниринга;
• средства конфигурационного управления;
• средства управления проектом.

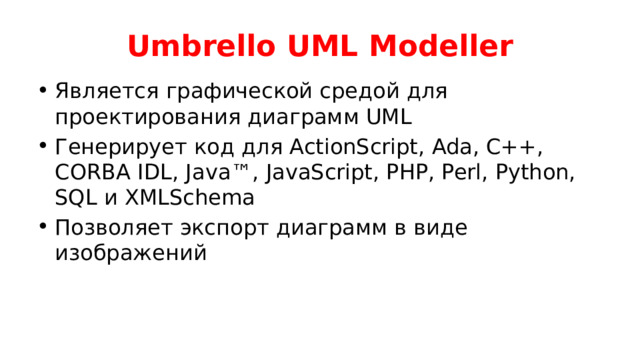

Umbrello UML Modeller

• Является графической средой для проектирования диаграмм UML
• Генерирует код для ActionScript, Ada, C++, CORBA IDL, Java™, JavaScript, PHP, Perl, Python, SQL и XMLSchema
• Позволяет экспорт диаграмм в виде изображений

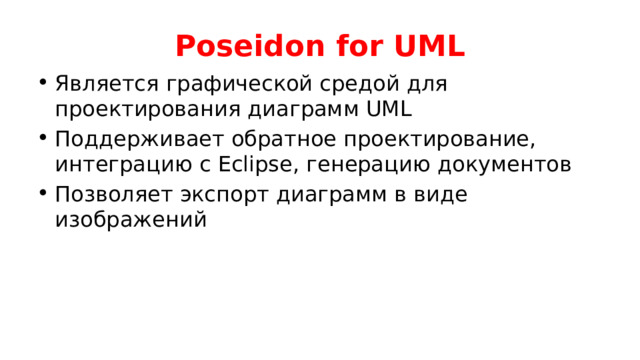

Poseidon for UML

• Является графической средой для проектирования диаграмм UML
• Поддерживает обратное проектирование, интеграцию с Eclipse, генерацию документов
• Позволяет экспорт диаграмм в виде изображений

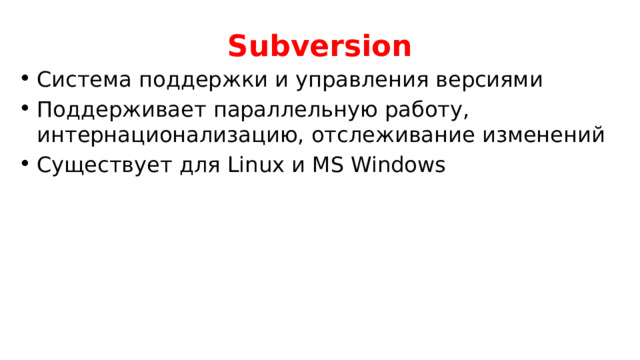

Subversion

• Система поддержки и управления версиями
• Поддерживает параллельную работу, интернационализацию, отслеживание изменений
• Существует для Linux и MS Windows

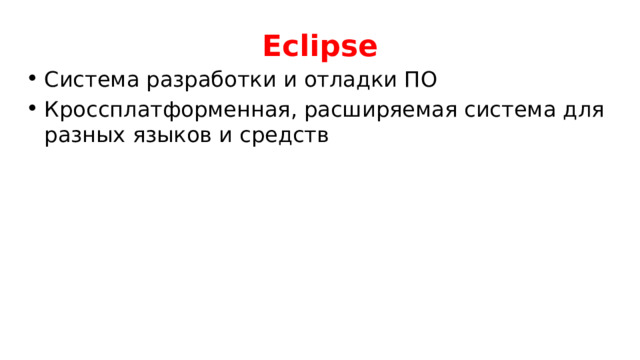

Eclipse

• Система разработки и отладки ПО
• Кроссплатформенная, расширяемая система для разных языков и средств
