Сценарий проведения мастер-класса по компетенции «ЭЛЕКТРОМОНТАЖ» с учащимися старших классов

Методическая разработка

Сценарий проведения мастер-класса по компетенции «ЭЛЕКТРОМОНТАЖ»

с учащимися старших классов

Разработал: преподаватель спецдисциплин АрустамянА.Г.

г. Владикавказ

2019 г

Тема: Мастер-класса по компетенции «ЭЛЕКТРОМОНТАЖ»

Разработал: преподаватель спецдисциплин Арустамян А.Г

Аннотация: Методическая разработка предназначена для проведения мастер-класса среди школьников по профессии «Электромонтаж» на тему: «Электромонтажная схема однокомнатной квартир»

Методическая разработка включает презентацию по теме «Электромонтажная схема однокомнатной квартиры» и поэтапная практическая работа по сборке электрической схемы на электромонтажном модуле с показом профессиональных приёмов и объяснением.

Разработка предназначена для преподавателей общепрофессионального и профессионального цикла и мастеров производственного обучения по профессии «Электромонтёр по ремонту и обслуживанию электрооборудования».

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

Матер-класс представляется одной из эффективных форм работы в рамках производственного обучения и позволяет выявлять и развивать интересы и способности учащихся.

Урок проводим в интегрированного (лекционно-практическое) занятие в

4 этапа:

1. ЭТАПВступительная часть

Объяснить востребованность профессии : «Окружающее нас пространство во многом состоит из электроприборов. Электричество это благо, если умеешь им правильно пользоваться. А в противном случае оно может нанести непоправимый ущерб здоровью и привести к материальным убыткам.

Показываю мультфильм «Уроки осторожности тётушки совы»

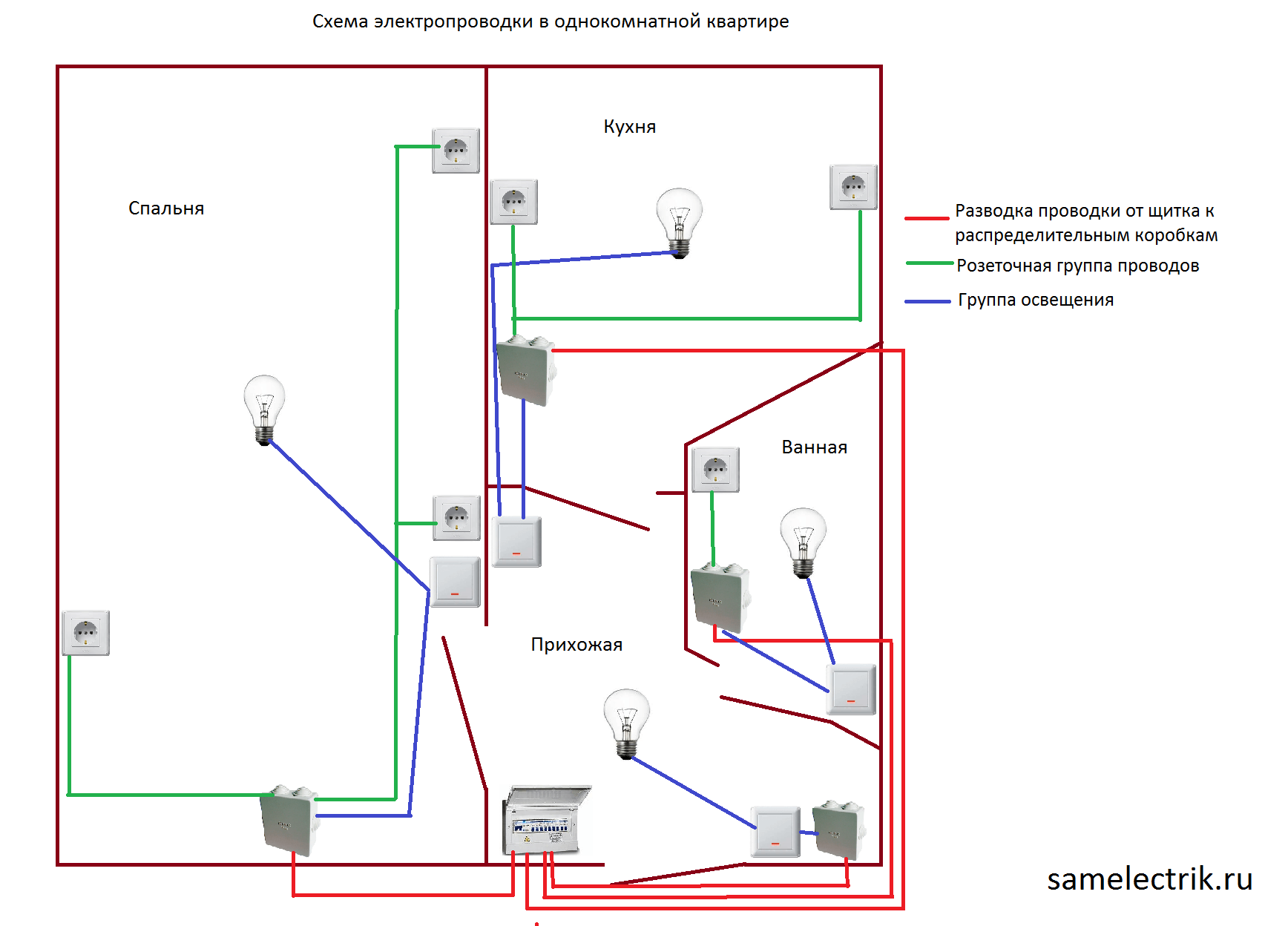

1. ЭТАПНа экран высвечиваю электромонтажную схему однокомнатной квартиры:

Показываю и объясняю назначение элементов электрической схемы.

Обращаем Ваше внимание на то, что на примере цветовая маркировка проводов не соблюдена, все цвета выбирались для визуального разграничения линий электросети.

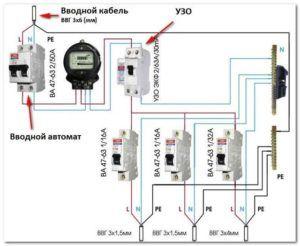

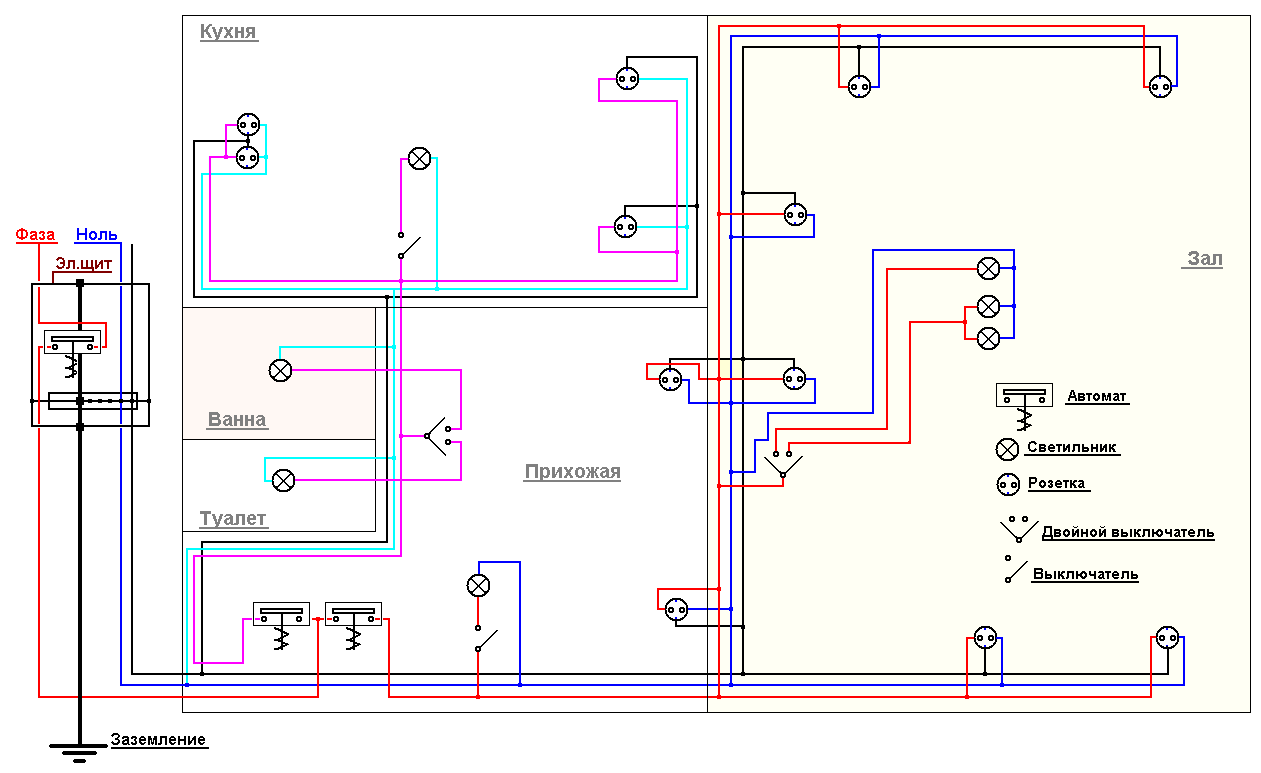

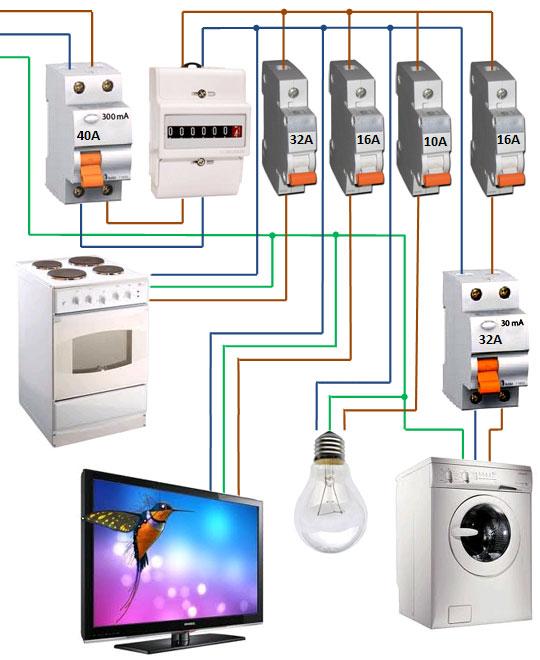

Также предоставляем еще один вариант разводки проводки в однокомнатной квартире:

1. ЭТАП Провожу с помощью ассистента демонстрационный пошаговый электромонтаж фрагмента электромонтажной схемы на лабораторном модуле с подробным рассказом и показом каждого шага:

Шаг1. Показываю электрическую схему для монтажа на модуле

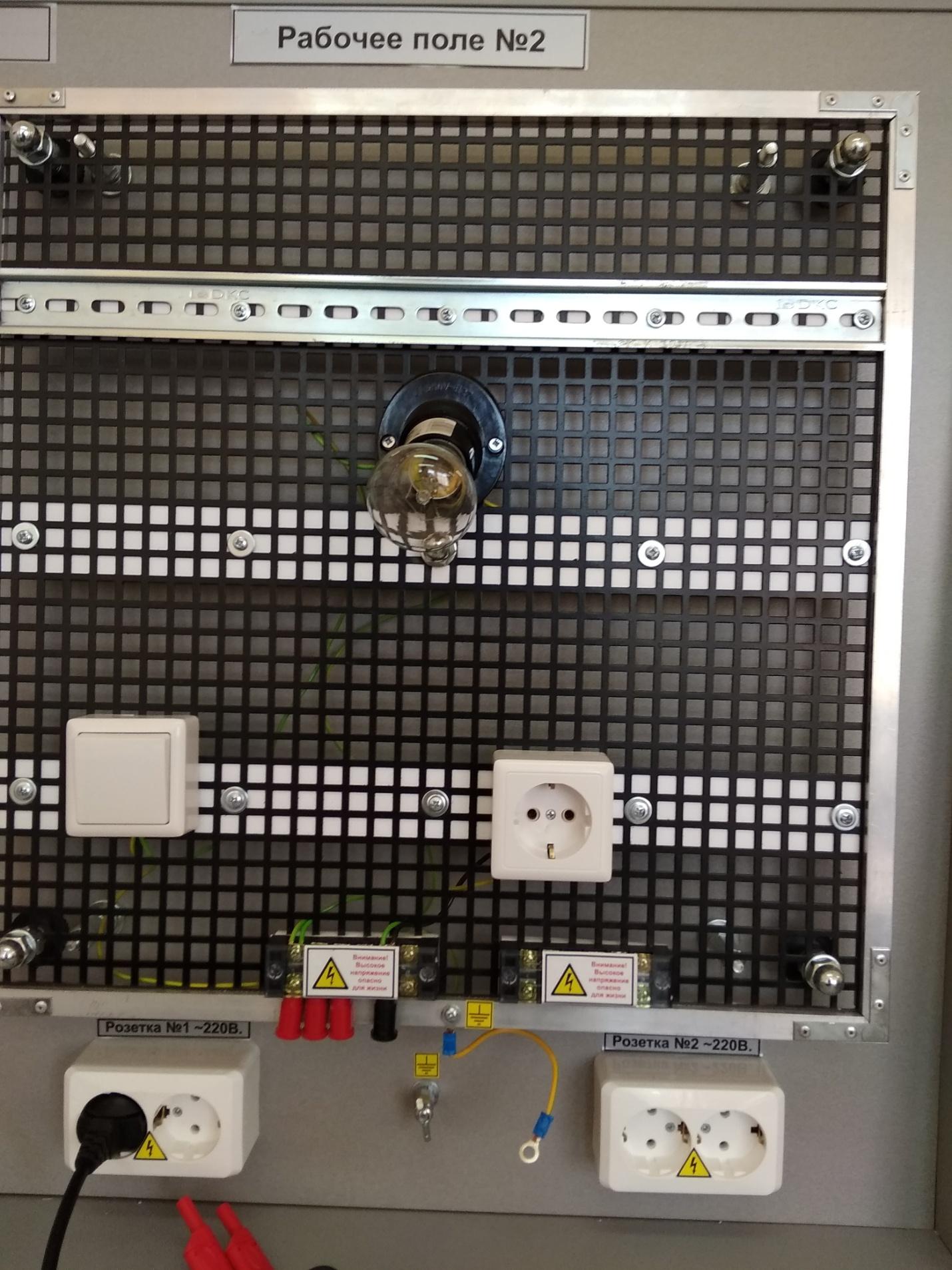

Шаг 2 Показываю какой вид будет иметь схема на электромонтажном модуле:

0 фаза

выключатель

Шаг 3 Размещаем оборудование на монтажном модуле и закрепляем его с

помощью саморезов в технологических гнёздах модуля.

Шаг 4 Измеряем расстояние между элементами схемы и нарезаем нужное

количество электропроводов и с помощью съёмника изоляции очищаем

провода от изоляции на 10мм с двух концов.

Шаг 5 Соединяем элементы проводами в соответствии с электрической схемой.

Шаг 6 Проверяем исправность схемы с помощью мультиметра на предмет

отсутствия обрывов или короткого замыкания.

Шаг 7 Проверяем работоспособность схемы под током.

1. ЭТАП Решаем все вместе кроссворд

1. двухпозиционный коммутационный аппарат

2. устройство, предназначенное для преобразования оптического изображения в электрический сигнал

3. электронная система, состоящая из устройств, передающих сигнал от вызывного блока к переговорному устройству.

4. приёмник ,преобразующий электромагнитные  сигналы в изображение.

5.  устройство, поддерживающее низкую температуру

6.  устройство для поддержания оптимальных климатических условий в помещениях .

7.  Электрический искусственный источник света.

8. «крутой»  мобильный телефон, дополненный функциональностью карманного персонального компьютера.

9. всемирная система объединённых компьютерных сетей для хранения, обработки и передачи информации.

10.  переносной персональный компьютер,

11. стационарно установленный разъём электрических сетей

Подводим итоги занятия: Мы сегодня освоили некоторые приёмы электромонтажа, позволяющие самостоятельно заменить дома лампочку ,розетку или выключатель. Но самое главное при работе с электричеством не забывать о мерах безопасности:

1-работать на обесточенном оборудовании;

2-прежде чем подать напряжение, проверь исправность схемы.

Ответы на кроссворд :

1.выключатель

2.видеокамера

3.домофон

4.телевизор

5.холодильник

6.кондиционер

7.лампочка

8.смартфон

9.интернет

10.ноутбук

11.розетка

МАТЕРИАЛЬНО-ТЕХНИЧЕСКОЕ ОСНАЩЕНИЕ

1. Сборочный модуль –15 шт.

2. Набор инструментов электромонтажника – 15 к-тов.

4. Схема включения электрической лампочки и розетки.

5. Набор проводов – 15 к-тов.
