Тема: Швартовное устройство.

Тема лекции: Назначение и составные части швартовного устройства.

1.Чем отличается битинг от кнехта.

1.Для чего используются клюзы и киповые планки.

3.Для чего используют швартовные скобы.

Швартовное устройство предназначено для крепления судна к причалу, швартовным бочкам и палам или к борту другого судна. В состав устройства входят швартовные тросы, кнехты, клюзы, киповые планки, направляющие роульсы, вьюшки, швартовные механизмы, а также вспомогательные приспособления - стопоры, бросательные концы, кранцы, швартовные скобы. Швартовные тросы (швартовы) могут быть стальные, растительные и синтетические. Число швартовных тросов на судне, их длина и толщина определяются Правилами Регистра. Основные швартовные тросы подают с носовой и кормовой оконечностей судна в определенных направлениях, исключающих перемещение судна вдоль причала и отход от него. В зависимости от этих направлений швартовы и получили свои названия. Тросы, поданные с носовой и кормовой оконечностей, удерживают судно от перемещения вдоль причала и называются соответственно носовым 1 и кормовым 2 продольными. Трос, направление которого противоположно его продольному концу, называется шпрингом . Носовой 3 и кормовой 4 шпринги используют для тех же целей, что и продольные. Тросы, поданные по направлению, перпендикулярному причалу, называются носовым 5 и кормовым 6 прижимными . Они препятствуют отходу судна от причала при отжимном ветре.

Литые или сварные тумбы (стальные и чугунные) для крепления швартовных тросов. На транспортных судах обычно устанавливают парные кнехты с двумя тумбами на общем основании, имеющими приливы для удержания нижних шлагов троса, и шляпки, не позволяющие верхним шлагам соскакивать с тумб (рис. 2, а ). Устанавливают также кнехты с тумбами без приливов (рис. 2, б ) и кнехты с крестовиной (рис. 2, в). Последние удобны для крепления швартовных тросов, направленных сверху под углом к палубе. Кнехты устанавливают в носовой и кормовой частях судна, а также на верхней палубе по обоим бортам симметрично.

Рис. 2. Кнехты.

Иногда на транспортных судах устанавливают однотумбовые кнехты - битенги (рис. 2, г ), которые используются при буксировке. Битенги представляют собой массивные тумбы, основания которых прикреплены к верхней палубе или пропущены через нее и прикреплены к одной из нижних палуб. Для лучшего удержания троса на битенгах имеются краспицы. Очень удобны для выполнения швартовных операций кнехты с врашаюшимнея в подшипниках тумбами, снабженными стопорным устройством (рис. 2, д). Закрепленный на причале швартов кладут «восьмеркой» двумя-тремя шлагами на тумбы кнехта, а затем на турачку брашпиля. Когда трос выбирают, тумбы вращаются и свободно пропускают трос. В нужный момент снимают трос с турачки и накладывают дополнительные шлаги на тумбы кнехта. При этом стопорное устройство удерживает тумбы от вращения. Устройства, через которые пропускают швартовные тросы с судна. Они представляют собой стальные (чугунные) отливки с отверстиями круглой (рис. 3, а ) или овальной (рис. 3, б) формы, окаймляющие такие же отверстия в фальшборте судна. Рабочая поверхность клюзов имеет плавные закругления, исключающие резкие перегибы швартовных тросов. Для ошвартовки к борту судна мелких плавучих средств используют клюзы с приливами - рогами (рис. 3, в). Для этой же цели в непосредственной близости от клюзов к фальшборту или к его стойкам приваривают утки. В местах, где вместо фальшборта сделано леерное ограждение, специальные клюзы закрепляют на палубе у кромки борта (рис. 3, г ). Для подачи швартовов используют прочно закрепленные на носовом козырьке и на корме судна буксирные клюзы, предназначенные в основном для заводки буксирных тросов.

Рис. 3. Клюзы.

Сильное трение швартовов о рабочие поверхности клюзов указанных конструкций приводит к быстрому изнашиванию тросов, особенно синтетических, поэтому на судах получили широкое распространение универсальные (рис. 3, д) и поворотные универсальные (рис. 3, е) клюзы. Универсальный клюз имеет свободно вращающиеся в подшипниках вертикальные и горизонтальные ролики, образующие зазор, в который пропускается подаваемый на берег трос. Вращение одного из роликов при выбирании троса с любого направления значительно уменьшает трение. Поворотный универсальный клюз имеет в корпусе вращающуюся на шарикоподшипниках обойму, имеют то же назначение, что и швартовные клюзы. По конструкции они бывают простые (рис. 4, а ), с битенгом (рис. 4, б ), с одним (рис. 4, в ) или несколькими - двумя (рис. 4, г), тремя (рис. 4, д) - роульсами. Для проводки швартовов, подаваемых на высокие причалы и суда с высокими бортами, применяют закрытые киповые планки (рис. 4, е). Наибольшее распространение получили киповые планки с роульсами, применение которых значительно уменьшает затраты усилий на преодоление сил трения, возникающих во время выбирания троса.

Рис. 4. Киповые планки.

Для проводки швартовных тросов от клюзов к барабанам швартовных механизмов на палубе бака и юта устанавливают металлические тумбы с направляющими роульсами. Вьюшки предназначены для хранения швартовных тросов. Они имеют стопорные приспособления. Устанавливают их в носовой и кормовой частях судна не слишком далеко от кнехтов.

Швартовные механизмы: служат для подтягивания судна на заведенных швартовах к причалу, борту другого судна, швартовной бочке, для перетягивания судна вдоль причала, а также для автоматического регулирования натяжения швартовных тросов при колебаниях уровня воды вследствие приливо-отливных явлений или при изменении осадки судна во время грузовых операций. Судовыми швартовными механизмами являются: брашпиль, якорно-швартовные и швартовные шпили, якорно-швартовные лебедки, простые и автоматические швартовные лебедки. Брашпили и якорно-швартовные шпили имеют барабаны (турачки), которые используют для выбирания швартовных тросов. На судах, не имеющих кормового якорного устройства, на корме устанавливают швартовный шпиль, не имеющий цепного барабана. Вертикальное расположение оси вращения швартовного барабана шпиля позволяет выбирать швартов с любого направления. Вогнутая наружная поверхность барабана может быть гладкой или иметь вертикальные вельпсы - закругленные ребра. Вельпсы препятствуют скольжению троса по барабану, однако из-за перегибов на них трос быстрее повреждается. Поэтому при широком применении на судах синтетических тросов, подверженных большому истиранию о шероховатые поверхности, предпочтительнее иметь шпили с гладкими барабанами. Якорно-швартовные лебедки, устанавливаемые на некоторых судах вместо брашпилей, используют при швартовных операциях так же, как и брашпили.

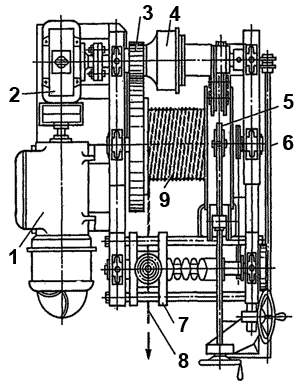

Рис. 5. Схема простой швартовной лебедки.

Простая швартовная лебедка: (рис. 5) имеет электродвигатель 1 со встроенным дисковым тормозом. Вращение двигателя через червячный редуктор 2 передается на промежуточный вал, на котором смонтированы шестерня 3 открытой цилиндрической передачи и фрикционная муфта 4. Через большую шестерню вращение передается на рабочий вал со швартовным барабаном 9. На диске барабана смонтирован ленточный тормоз 5 с ручным приводом. Включение и выключение фрикционной муфты осуществляют ручным приводом 6. Швартовный трос 8 укладывается на барабан ровными рядами тросоукладчиком 7 .

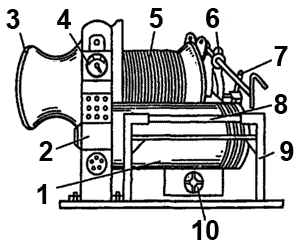

Автоматическая швартовная лебедка: (рис. 6) выгодно отличается от простой тем, что она может работать в ручном и автоматическом режимах. В ручном режиме лебедку используют для подтягивания судна к причалу и для выбирания отданных тросов. После того как при подтягивании судна швартовный трос будет обтянут втугую, он остается на барабане, и лебедку переводят на автоматический режим, для чего на автомате устанавливают необходимую силу натяжения швартова. При отклонении по какой-либо причине нагрузки на трос от установленной лебедка автоматически подбирает или потравливает швартовный трос, обеспечивая постоянно заданное натяжение.

Рис. 6. Схема автоматической швартовной лебедки.

Длину швартовного троса, которую может автоматически стравить лебедка при нагрузке, превышающей установленную, ограничивают. При этом исходят из наибольших возможных изменений в положении судна относительно причала. Если, например, при сильном отжимном ветре натяжение троса превышает установленное значение на автомате, то лебедка стравит заданную длину троса, после чего автомат зажмет барабан тормозом и на лебедке включится световой или звуковой сигнал, свидетельствующий об аварийном режиме ее работы. При выборе предела допустимой длины стравливаемого швартовного троса рекомендуется установить сигнализацию таким образом, чтобы сигнал включался уже в тот момент, когда на барабане останется полный первый ряд троса. Такая установка даст время для устранения опасности полного стравливания швартова. Автоматические лебедки изготавливают в двух вариантах: со швартовной турачкой, соединяемой со швартовным барабаном разобщительной муфтой, и без турачки. Последние устанавливают возле брашпиля и шпиля. Стопоры служат для удержания швартовных тросов при переносе их с барабана швартовного механизма на кнехты. Они бывают цепные, растительные и синтетические. Цепной стопор представляет собой отрезок такелажной цепи диаметром 10 мм, длиной 2-4 м, с длинным звеном для крепления скобой к палубному обуху на одном конце и растительным тросом длиной не менее 1,5 м на другом. Стопор для растительных и синтетических тросов изготавливают из того же материала, что и трос, но вдвое меньшей толщины. Бросательные концы необходимы для подачи швартовных тросов на берег при подходе судна к причалу. Бросательный конец - это растительный линь или плетеный капроновый шнур толщиной 25 мм, длиной 30-40 м, с заделанными на концах небольшими огонами. Один из них служит для крепления легости - маленького парусинового мешочка, туго наполненного песком и оплетенного шкимушгаром, другой - для удобства пользования бросательным концом.

Кранцы предназначены для предохранения корпуса судна от повреждения при швартовке, стоянке у причала или борта другого судна. Они бывают мягкие и жесткие. Мягкие кранцы - это парусиновые мешки, туго набитые упругим недеформирующимся материалом (например, пробочной крошкой) и оплетенные прядями растительного троса. Кранец имеет огон с коушем для крепления к нему растительного троса, длина которого должна быть достаточной для крепления кранца за бортом при низких причалах и наименьшей осадке. Жесткие кранцы - деревянные бруски, подвешиваемые на тросах к борту судна. Для придания такому кранцу эластичности его оклетневывают по всей длине старым растительным тросом.

Швартовные скобы применяют для крепления швартовного троса за береговой рым или рым швартовной бочки. На каждом судне должно иметься швартовное устройство, обеспечивающее подтягивание судна к береговым или плавучим причальным сооружениям и надежное крепление судна к ним. Швартовное устройство служит для крепления судна к причалу, борту другого судна, рейдовым бочкам, палам, а также перетяжки вдоль причалов. В состав швартовного устройства входят

швартовные тросы; кнехты; швартовные клюзы и направляющие роульсы; киповые планки (с роульсами и без них); вьюшки и банкеты; швартовные механизмы (турачки брашпиля, шпиль, лебедки); вспомогательные приспособления (стопора, кранцы, скобы, бросательные концы). Швартовные тросы (канаты) . В качестве швартовных концов используются растительные, стальные и синтетические тросы.

Стальные тросы применяются все реже, так как они плохо воспринимают динамические нагрузки, требуют больших физических усилий при передаче с борта судна на причал. Наиболее распространенными на морских судах являются стальные швартовы диаметром от 19 до 28 мм. Хранят стальной швартов на ручных вьюшках, оборудованных тормозом, прижимаемым педалью к щеке барабана. На крупнотоннажных судах устанавливают швартовные вьюшки с приводом. Широкое распространение получили швартовы, изготовленные из синтетических тросов. Они легче равнопрочных им стальных и растительных швартовов, обладают хорошей гибкостью, которая сохраняется при относительно низких температурах. Не разрешается использовать синтетические тросы, не прошедшие антистатическую обработку и не имеющие сертификатов. Тросов различных видов выпускаются комбинированные синтетические тросы. На швартовых лебедках, где швартовы стальные, та его часть, которая идет на берег, изготовляется из синтетического троса в виде так называемой «пружины».

На судах, перевозящих наливом воспламеняющиеся жидкости с температурой вспышки паров ниже 60°С, пользоваться стальными тросами разрешается только на палубах надстроек, не являющихся верхом грузовых наливных отсеков, если по этим палубам не проходят трубопроводы приема и выдачи груза. Применять на танкерах тросы из искусственного волокна можно только по специальному разрешению Регистра (при разрыве этих тросов возможно образование искр). Для своевременного обнаружения дефектов швартовы должны не реже 1 раза в 6 месяцев подвергаться тщательному осмотру. Осмотр также необходимо производить после стоянки на швартовых в экстремальных условиях.

Рис. 6.34. Схема заводки швартовых на стоящем бортом к причалу: носовые: 1 – продольный; 2 – прижимной; 3 – шпринг;

кормовые: 4 - шпринг; 5 – прижимной; 6 – продольный

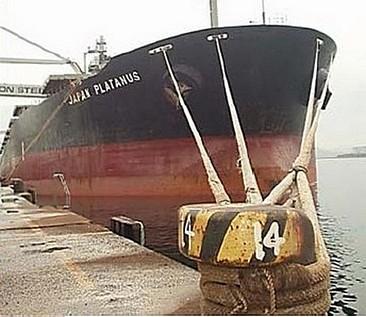

В зависимости от положения относительно судна швартовы называются: продольные, прижимные, шпринги (носовые и кормовые соответственно) (рис. 6.34). Швартовы на забортном конце имеют петлю - огон, который накидывают на береговой пал или крепят скобой к рыму швартовной бочки (рис. 6.35). Другой конец троса закрепляют на кнехтах, установленных на палубе судна.

Рис. 6.35. Креп швартовых на береговой тумбе

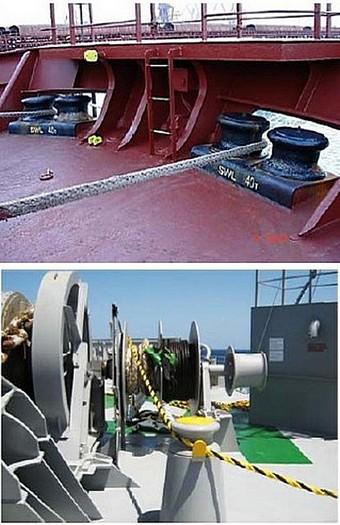

Кнехты представляют собой парные чугунные или стальные тумбы, расположенные на некотором расстоянии друг от друга, но имеющие общее основание (рис. 6.36). Кроме обыкновенных кнехтов, в некоторых случаях, особенно на низкобортных судах, применяются крестовые кнехты, которые могут быть как двойные, так и одинарные.

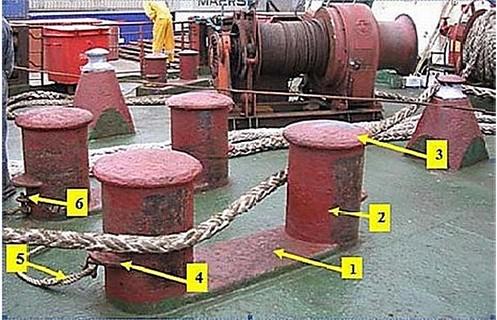

Рис. 6.36. Кнехты:

1 - основание; 2 - тумба; 3 - шляпка; 4 - прилив; 5 - стопор; 6 - обух

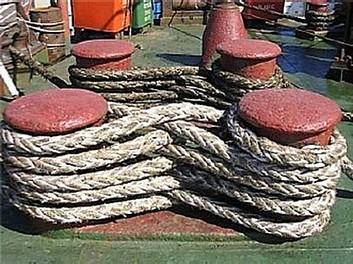

Швартовные тросы на кнехтах закрепляют наложением ряда шлагов в виде восьмерки таким образом, чтобы ходовой конец троса находился сверху (рис. 6.37). Обычно накладывают две - три полные восьмерки и только в исключительных случаях доводят число шлагов до 10. Чтобы не происходило самосбрасывания троса, на него накладывают схватку. Для крепления каждого швартова, поданного на берег, должен быть отдельный кнехт.

Рис. 6.37. Крепление швартовного троса на кнехте

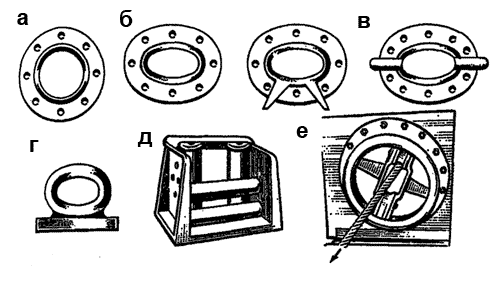

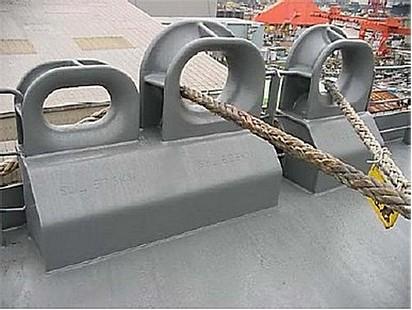

Для пропуска швартовов с судна на берег в фальшборте делают швартовный клюз - круглое или овальное отверстие, окаймленное литой рамой с гладкими закругленными краями (рис. 6.38).

Рис. 6.38. Клюзы

Для проводки швартовов с автоматических лебедок обычно устанавливают универсальные поворотные клюзы (рис. 6.39). Такие клюзы предохраняют трос от перетирания. На судах, следующих по Панамскому каналу, где проводка судна через шлюзы осуществляется с помощью береговых тягачей, обязательно устанавливают панамские клюзы, имеющие больший радиус кривизны рабочей поверхности, чем у бортового, и лучше приспособленные для работы со швартовами большого диаметра.

Рис. 6.39. Клюз универсальный

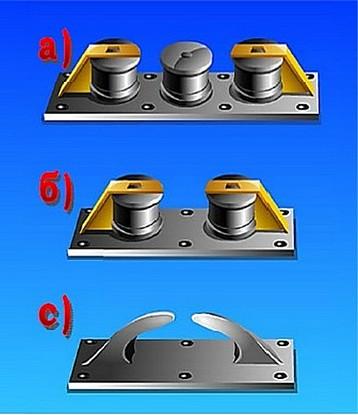

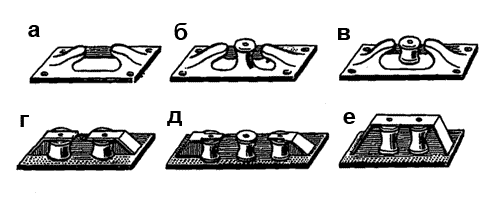

Киповые планки предназначены для изменения направления швартова (рис. 6.40). На большинстве современных судов устанавливают киповые планки из отдельно стоящих двух-трех роульсов. Киповые планки без роульсов обычно применяют только на небольших судах при малом диаметре швартовного троса.

Рис. 6.40. Киповые планки:

а) – с тремя роульсами; б) – с двумя роульсами; в) – без роульсов. Роульсы уменьшают износ тросов и снижают усилие, необходимое для их выбирания. Отводные (палубные) роульсы

устанавливают около швартовного механизма, что предотвращает перекос швартова на барабане (турачке) (рис. 6.41).

Рис. 6.41. Роульсы

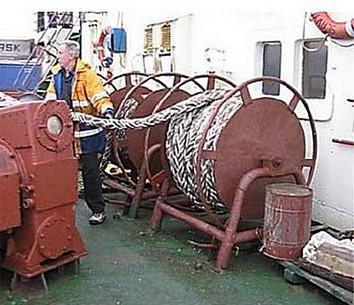

Вьюшки и банкеты . Для хранения швартовных тросов используют банкеты и вьюшки (рис. 6.42, 6.43). Последние представляют собой горизонтальный барабан, вал которого закреплен в подшипниках станины. По бокам барабан имеет диски, препятствующие сходу троса.

Рис. 6.42. Вьюшка

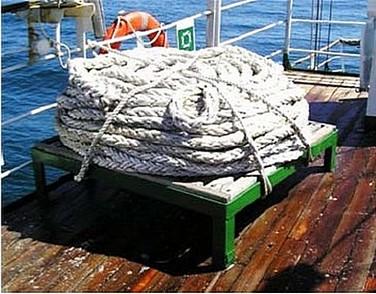

Рис. 6.43. Трос на банкете

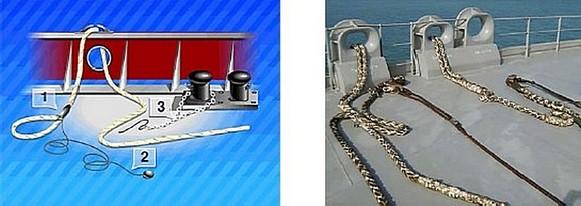

Бросательные концы (выброски) . Для подачи швартовов на берег или другое сооружение обычно используется бросательный конец - лёгкий пеньковый трос с песком в тросовой оплетке на конце (рис.6.44).

Рис. 6.44. Бросательный конец: Конец крепят за огон швартова и последний подают через швартовный или буксирный клюз (рис. 6.45). Выброску укладывают в шлаги и, удерживая за свободный конец, бросают на причал. С помощью этого лёгкого троса на берег вытягиваются сравнительно тяжёлые швартовы. Бросательный конец изготовляют из линя длиной около 25 метров.

Рис. 6.45. Подготовленное для швартовки рабочее место:

1 - трос; 2 - выброска; 3 - переносной цепной стопор

Кранцы применяют для предохранения корпуса судна от повреждения при швартовке. Мягкие кранцы чаще всего делают плетеными из старого растительного троса. Применяют также пробковые кранцы, представляющие собой небольшой шаровидный мешок, заполненный мелкой пробкой. В последнее время все более широкое применение находят пневматические кранцы. Выбранный с помощью механизма швартовный трос переносят на кнехты и закрепляют. Чтобы при переносе троса он не потравливался, на него предварительно накладывают стопор. Стопор крепится к рыму у основания кнехта или за обух на палубе судна. При работе со стальными швартовыми следует использовать цепные стопоры с длиной цепочки не менее 2 м, калибра 10 мм и растительным тросом длиной не менее 1,5 м на ходовом конце (рис. 6.46). Применение цепных стопоров для растительных и синтетических тросов недопустимо.

Рис. 6.46. Удержание швартовного троса стопором

Стопор вытягивают вдоль швартова по направлению натяжения (рис. 6.47). Когда швартов взят на стопор, не следует резко сбрасывать с турачки или шпиля трос, чтобы рывком не оторвать стопор. Швартов следует сначала осторожно по-травить обратным ходом шпиля или брашпиля, не снимая шлагов с барабана, и только убедившись, что стопор надежно держит швартов, последний быстро переложить на кнехт. На больших судах могут применяться стационарные винтовые стопоры, в которых трос зажимается винтом между щеками. Стационарные стопоры установлены на палубе между клюзом или киповой планкой и кнехтом.

Рис 6.47. Переносные стопоры:

а) – цепной; б) – растительный

Выбирание и закрепление швартовных тросов значительно упрощается при использовании кнехтов с вращающимися тумбами. Швартов накладывают «восьмерками» на тумбу кнехта и подают на турачку брашпиля. При выбирании троса тумбы кнехта проворачиваются, свободно пропуская трос. После снятия троса с турачки брашпиля он не будет потравливаться, так как тумбы имеют стопор, который препятствует их повороту в обратном направлении.

Швартовые механизмы . Для выбирания швартовов могут быть использованы как специально установленные для этой цели швартовные механизмы (например, швартовные шпили, лебедки и т. д.), так и другие палубные механизмы (например, брашпили, грузовые лебедки и т. д.), имеющие швартовные барабаны.

Рис. 6.48. Использование турачки брашпиля

Для выбирания швартовных тросов на баке используют турачки брашпиля (рис. 6.48). Швартовые шпили устанавливаются для работы с кормовыми швартовыми. Они занимают мало места на палубе, привод шпиля располагается под палубой (рис. 6.49).

Рис. 6.49. Швартовный шпиль

Автоматические швартовные лебедки могут устанавливаться для работы с кормовыми и носовыми швартовами (рис.6.50). Швартов постоянно находится на барабане лебедки, не требуется его предварительной подготовки перед подачей и переноса на кнехты после обтягивания. Лебедки автоматически подтягивают судно, выбирая слабину троса, или потравливают слишком сильно натянутый трос при изменении положения судна относительно причала в процессе грузовых операций, во время прилива или отлива.

Рис. 6.50. Автоматические лебедки

Швартовное устройство должно содержаться в исправном состоянии, обеспечивающем его постоянную готовность к действию. Кнехты, швартовные клюзы, киповые планки, направляющие роульсы должны быть всегда достаточно гладкими для предотвращения преждевременного износа тросов. Ролики, роульсы и другие подвижные элементы должны легко вращаться, быть хорошо расхожены и смазаны. Цепные и тросовые стопоры, глаголь-гаки должны быть исправны.

При наличии автоматических швартовных лебедок и швартовных поворотных клюзов следует периодически проворачивать ролики клюзов и регулярно смазывать трущиеся части.

Все концы, тросы, кранцы, маты, бросательные лини надо своевременно просушивать, металлические детали - очищать и смазывать.

При стоянке судна на швартовах необходимо выполнять следующее:

запрещается оставлять стальные швартовные концы на барабанах брашпилей даже на короткое время, так как при натяжении или рывках швартовов валы механизмов могут быть погнуты;

в местах с резким колебанием уровня воды рекомендуется в качестве швартовных концов применять растительные тросы либо тросы из синтетических материалов;

во время погрузки и выгрузки необходимо проверять, чтобы все швартовы были одинаково обтянуты, не имели излишней слабины или не были слишком тугими. Особенно внимательно надо следить за швартовами в портах, где имеют место колебания уровня воды;

во время сильного ветра или течения швартовы, которые испытывают наибольшее напряжение, должны быть равномерно натянуты. При наличии зыби швартовы должны иметь некоторую слабину с целью уменьшения их напряженности при раскачивании судна;

во время дождя швартовы и фалини из растительных тросов необходимо периодически потравливать, так как, намокая, они укорачиваются на 10-12 % и могут лопнуть.

Стальной швартовный трос подлежит замене, если в любом месте на его длине, равной восьми диаметрам, число обрывов проволок составляет 10% и более общего числа проволок, а также при чрезмерной деформации троса.

Растительный трос подлежит замене при разрыве каболок, прелости, значительном износе или деформации. Синтетические канаты подлежат замене, если количество обрывов и повреждений в виде надрывов нитей составляет 15 % и более числа нитей в канате.
