Практическое занятие "Выполнение сварки таврового соединения в вертикальном положении шва"

ПРАКТИЧЕСКОЕ ЗАНЯТИЕ: Сварка таврового соединения в вертикальном положении шва.

Тема занятия: Выполнение сварки таврового соединения в вертикальном положении сварочного шва.

Цель работы: Сварить тавровое соединение в вертикальном положении сварочного шва, в соответствии с ГОСТом.

Оборудование и материалы:

• сварочный выпрямитель ВДМ-1001;
• реостат балластный РБ-315;
• электроды УОНИИ – 13/45;
• молоток-зубило;
• щетка металлическая;
• маска сварщика;
• костюм сварщика;
• рукавицы;
• пластины Ст3 150 ×200 толщина 5мм.

Теоретические вопросы.

• Назовите сварочные соединения?
• Можно ли включать сварочное оборудование без заземления и почему?
• Какой диаметр электрода применяют при сборке сварочных соединений?
• Как изменяется величина силы тока при сварке в вертикальном положении сварочного шва?

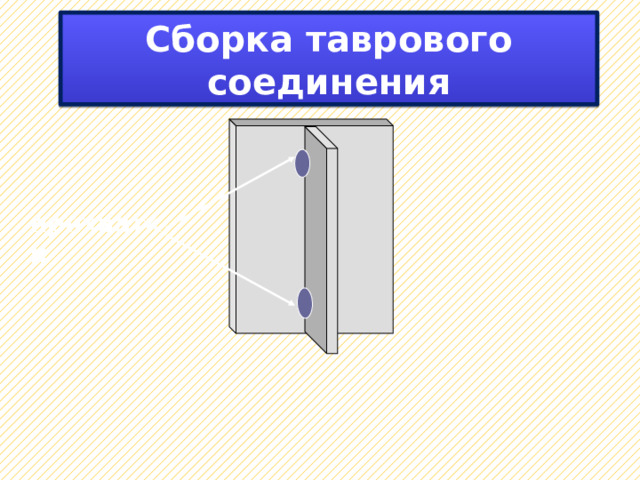

Сборка таврового соединения

прихватки

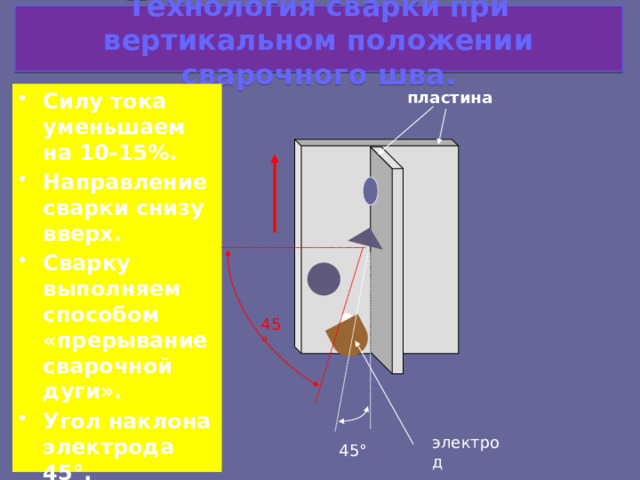

Технология сварки при вертикальном положении сварочного шва.

пластина

• Силу тока уменьшаем на 10-15%.
• Направление сварки снизу вверх.
• Сварку выполняем способом «прерывание сварочной дуги».
• Угол наклона электрода 45°.

45 °

электрод

45 °

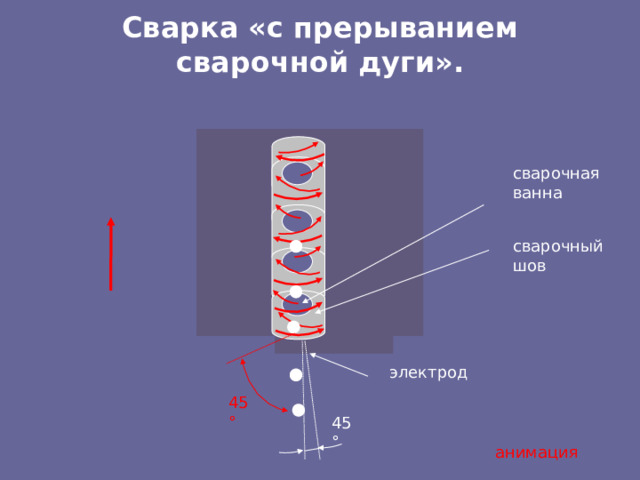

Сварка «с прерыванием сварочной дуги».

сварочная ванна

сварочный шов

электрод

45 °

45 °

анимация

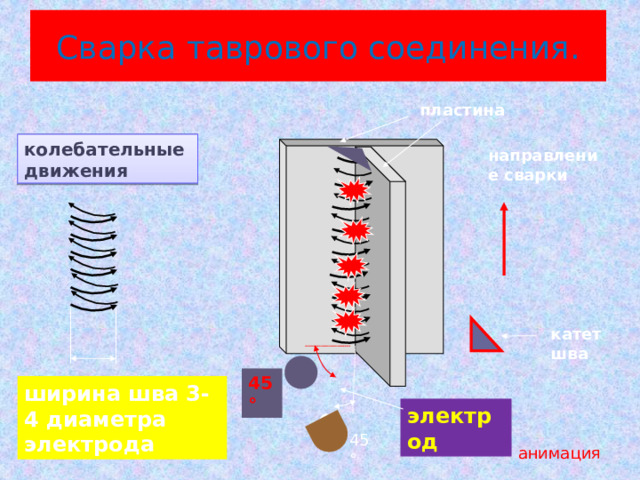

Сварка таврового соединения.

пластина

колебательные движения

направление сварки

катет шва

45 °

ширина шва 3-4 диаметра электрода

электрод

45 °

анимация

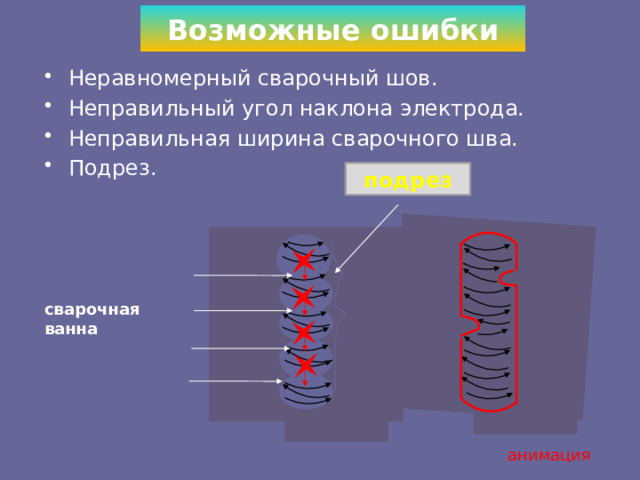

Возможные ошибки

• Неравномерный сварочный шов.
• Неправильный угол наклона электрода.
• Неправильная ширина сварочного шва.
• Подрез.

подрез

сварочная ванна

анимация
