Сварка углового шва в вертикальном положении

Категория: Прочее

Нажмите, чтобы узнать подробности

Выполнение углового шва в ветикальном положении.

Просмотр содержимого документа
«Сварка углового шва в вертикальном положении»

 Сварка углового шва в вертикальном положении.

Сварка углового шва в вертикальном положении.

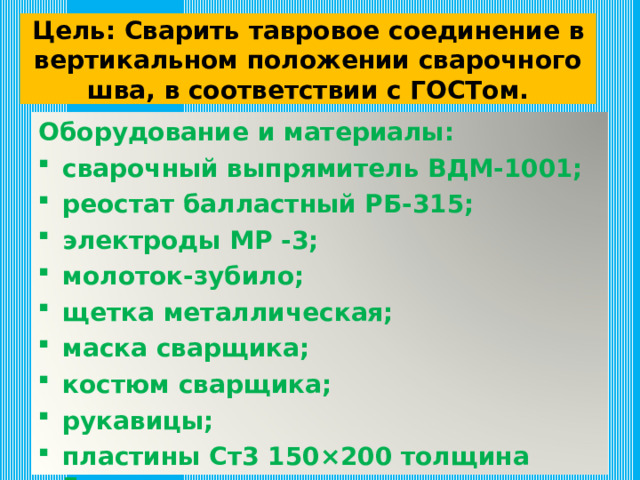

Цель: Сварить тавровое соединение в вертикальном положении сварочного шва, в соответствии с ГОСТом. Оборудование и материалы: сварочный выпрямитель ВДМ-1001; реостат балластный РБ-315; электроды МР -3; молоток-зубило; щетка металлическая; маска сварщика; костюм сварщика; рукавицы; пластины Ст3 150 × 200 толщина 5мм.

Цель: Сварить тавровое соединение в вертикальном положении сварочного шва, в соответствии с ГОСТом.

Оборудование и материалы:

  • сварочный выпрямитель ВДМ-1001;
  • реостат балластный РБ-315;
  • электроды МР -3;
  • молоток-зубило;
  • щетка металлическая;
  • маска сварщика;
  • костюм сварщика;
  • рукавицы;
  • пластины Ст3 150 × 200 толщина 5мм.

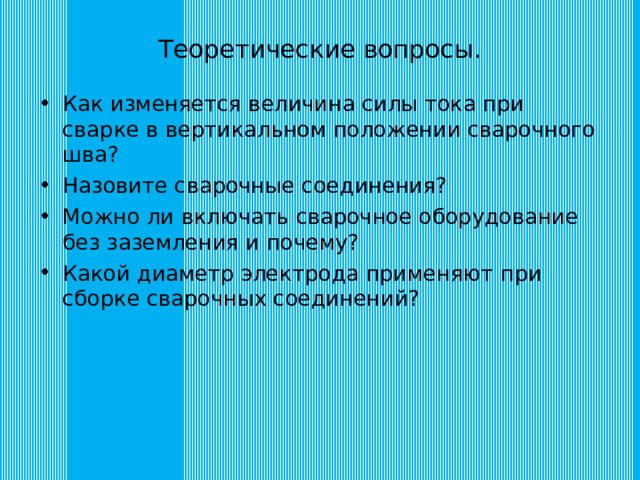

Теоретические вопросы. Как изменяется величина силы тока при сварке в вертикальном положении сварочного шва? Назовите сварочные соединения? Можно ли включать сварочное оборудование без заземления и почему? Какой диаметр электрода применяют при сборке сварочных соединений?

Теоретические вопросы.

  • Как изменяется величина силы тока при сварке в вертикальном положении сварочного шва?
  • Назовите сварочные соединения?
  • Можно ли включать сварочное оборудование без заземления и почему?
  • Какой диаметр электрода применяют при сборке сварочных соединений?

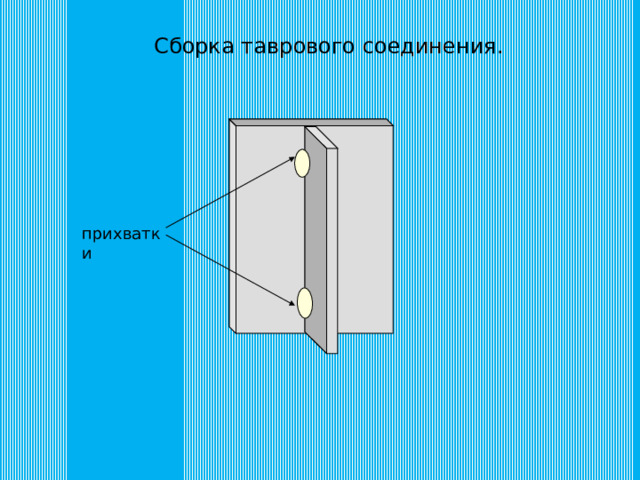

Сборка таврового соединения. прихватки

Сборка таврового соединения.

прихватки

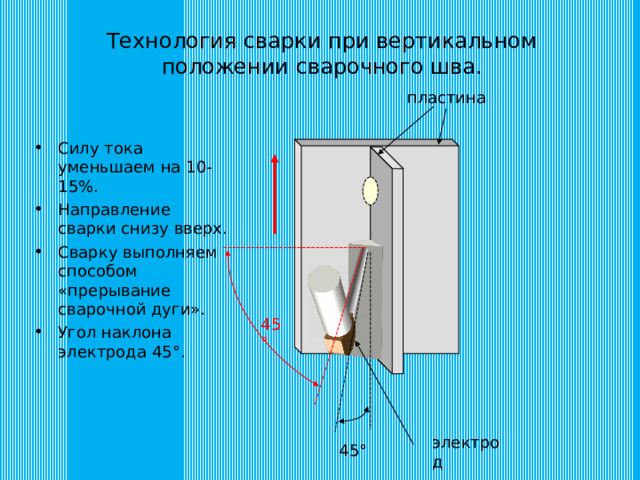

Технология сварки при вертикальном положении сварочного шва. пластина Силу тока уменьшаем на 10-15%. Направление сварки снизу вверх. Сварку выполняем способом «прерывание сварочной дуги». Угол наклона электрода 45 ° . 45 ° электрод 45 °

Технология сварки при вертикальном положении сварочного шва.

пластина

  • Силу тока уменьшаем на 10-15%.
  • Направление сварки снизу вверх.
  • Сварку выполняем способом «прерывание сварочной дуги».
  • Угол наклона электрода 45 ° .

45 °

электрод

45 °

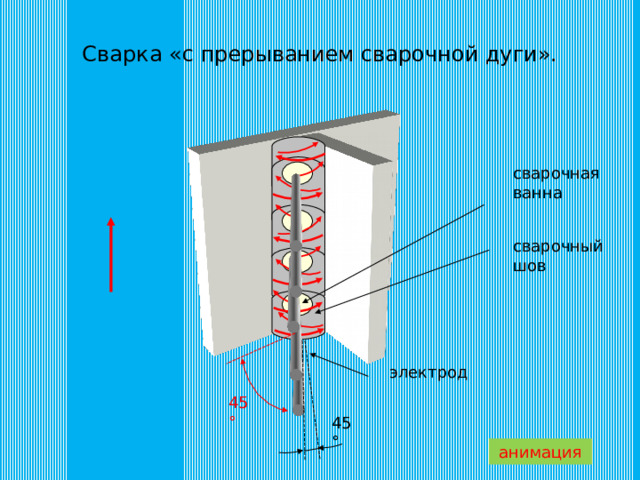

Сварка «с прерыванием сварочной дуги». сварочная ванна сварочный шов электрод 45 ° 45 ° анимация

Сварка «с прерыванием сварочной дуги».

сварочная ванна

сварочный шов

электрод

45 °

45 °

анимация

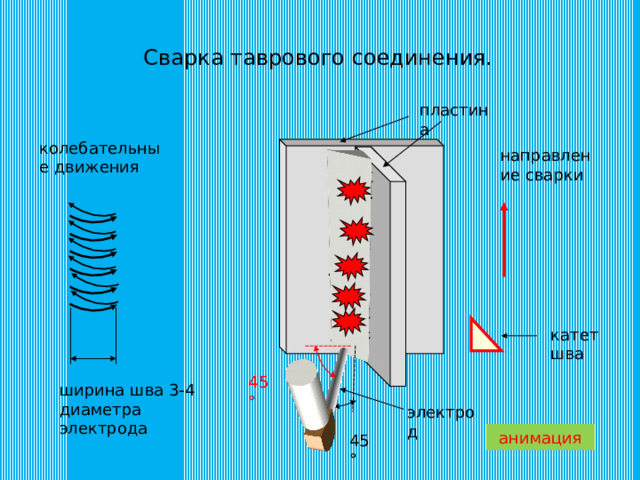

Сварка таврового соединения. пластина колебательные движения направление сварки катет шва 45 ° ширина шва 3-4 диаметра электрода электрод анимация 45 °

Сварка таврового соединения.

пластина

колебательные движения

направление сварки

катет шва

45 °

ширина шва 3-4 диаметра электрода

электрод

анимация

45 °

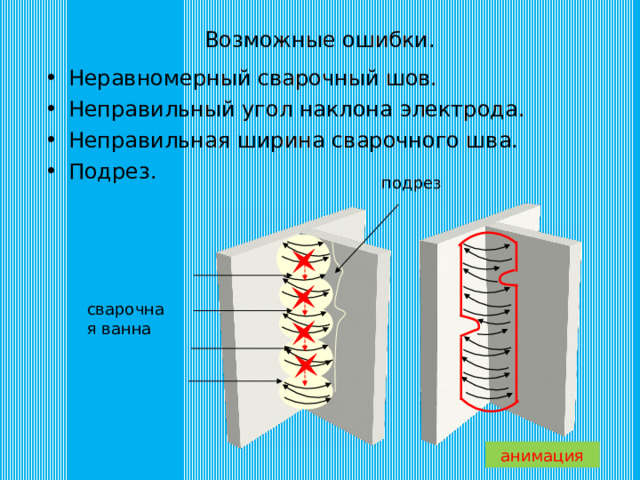

Возможные ошибки. Неравномерный сварочный шов. Неправильный угол наклона электрода. Неправильная ширина сварочного шва. Подрез. подрез сварочная ванна анимация

Возможные ошибки.

  • Неравномерный сварочный шов.
  • Неправильный угол наклона электрода.
  • Неправильная ширина сварочного шва.
  • Подрез.

подрез

сварочная ванна

анимация
