Сверлильный станок автомоделисту

муниципальное бюджетное учреждение дополнительного образования «Станция юных техников» города Каменск Шахтинский

Презентация

«Сверлильный станок автомоделисту»

п.д.о. Дедерер В.А.

2026

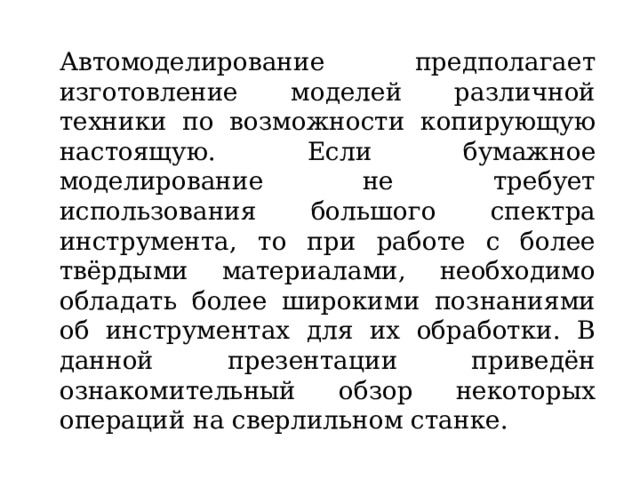

Автомоделирование предполагает изготовление моделей различной техники по возможности копирующую настоящую. Если бумажное моделирование не требует использования большого спектра инструмента, то при работе с более твёрдыми материалами, необходимо обладать более широкими познаниями об инструментах для их обработки. В данной презентации приведён ознакомительный обзор некоторых операций на сверлильном станке.

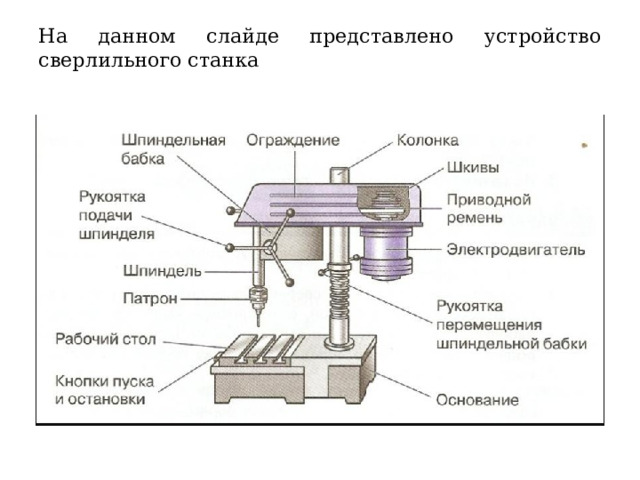

На данном слайде представлено устройство сверлильного станка

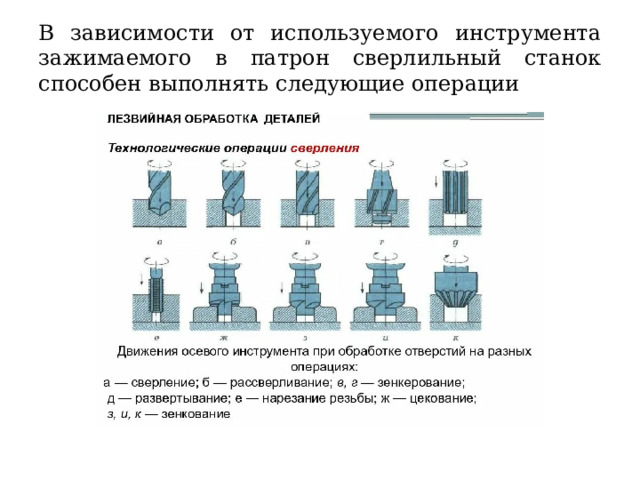

В зависимости от используемого инструмента зажимаемого в патрон сверлильный станок способен выполнять следующие операции

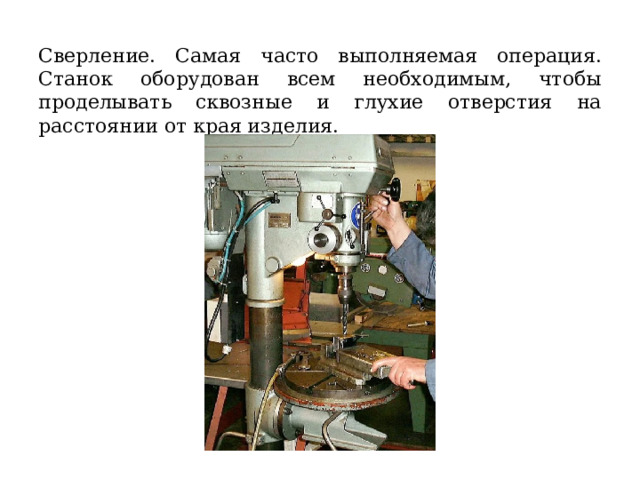

Сверление. Самая часто выполняемая операция. Станок оборудован всем необходимым, чтобы проделывать сквозные и глухие отверстия на расстоянии от края изделия.

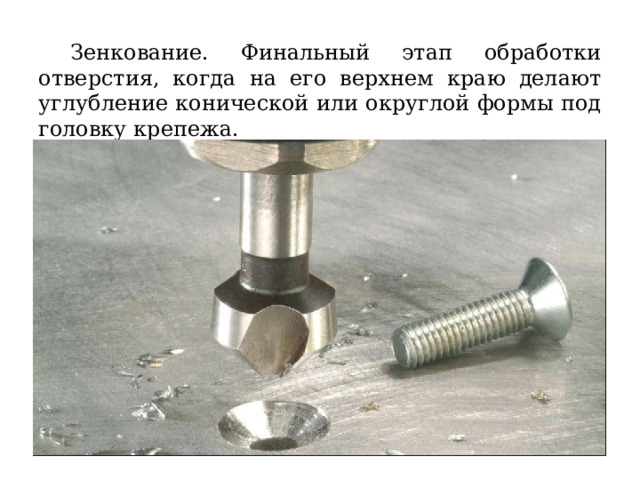

Зенкование. Финальный этап обработки отверстия, когда на его верхнем краю делают углубление конической или округлой формы под головку крепежа.

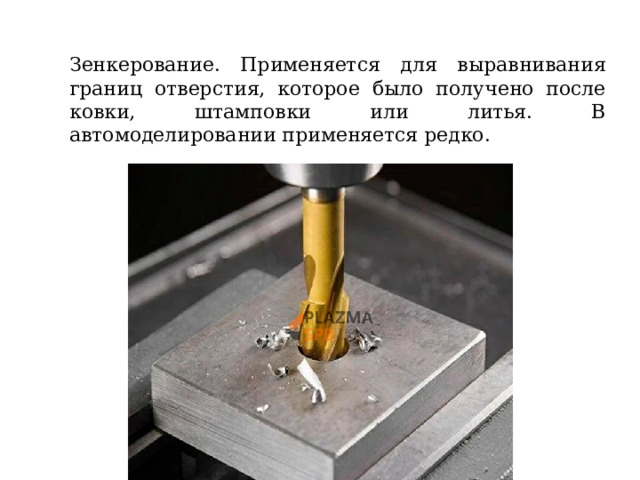

Зенкерование. Применяется для выравнивания границ отверстия, которое было получено после ковки, штамповки или литья. В автомоделировании применяется редко.

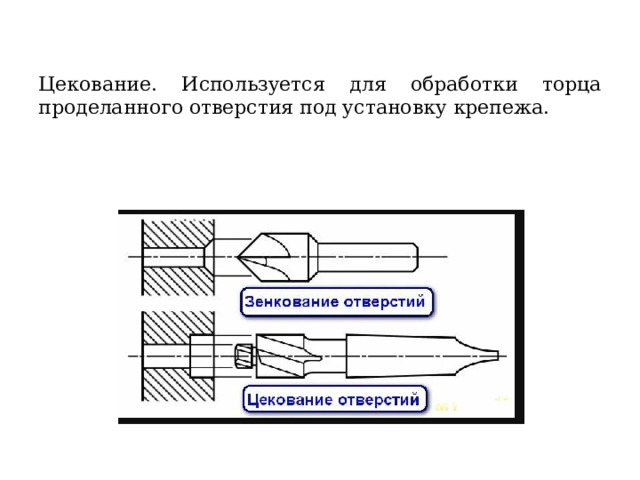

Цекование. Используется для обработки торца проделанного отверстия под установку крепежа.

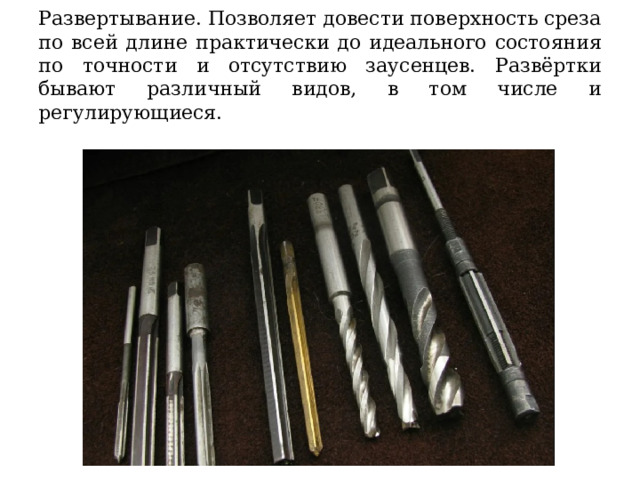

Развертывание. Позволяет довести поверхность среза по всей длине практически до идеального состояния по точности и отсутствию заусенцев. Развёртки бывают различный видов, в том числе и регулирующиеся.

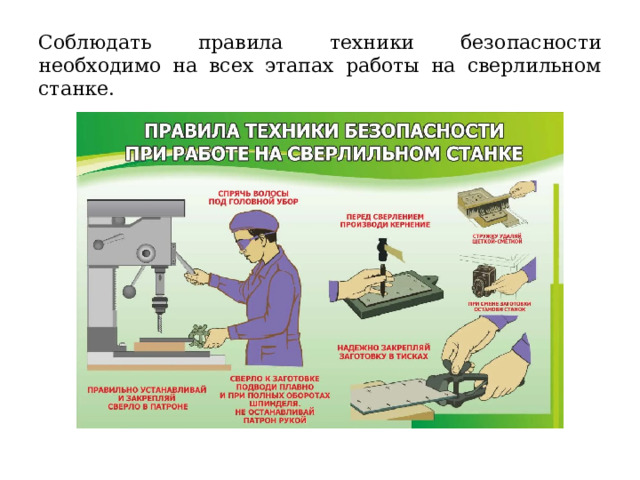

Соблюдать правила техники безопасности необходимо на всех этапах работы на сверлильном станке.

Таким образом мы рассмотрели основные инструменты которые должны находится в мастерской автомоделиста. Конечно он не исчерпывающий и подбирается в зависимости от выполнения той или иной задачи. Следует помнить, что при работе с каждым из них необходимо соблюдать технику безопасности которую следует изучить дополнительно.

Желаю Вам, творческих успехов!

Дедерер В.А.
