Занятие № 26

Тема урока: Составление операционных карт слесарных работ

Задачи для выполнения:

1. Ознакомиться с нижеизложенным материалом;

2. Составить краткий конспект;

3. Разработать операционную карту слесарных работ любой детали автомобиля, например, ступицы колеса или

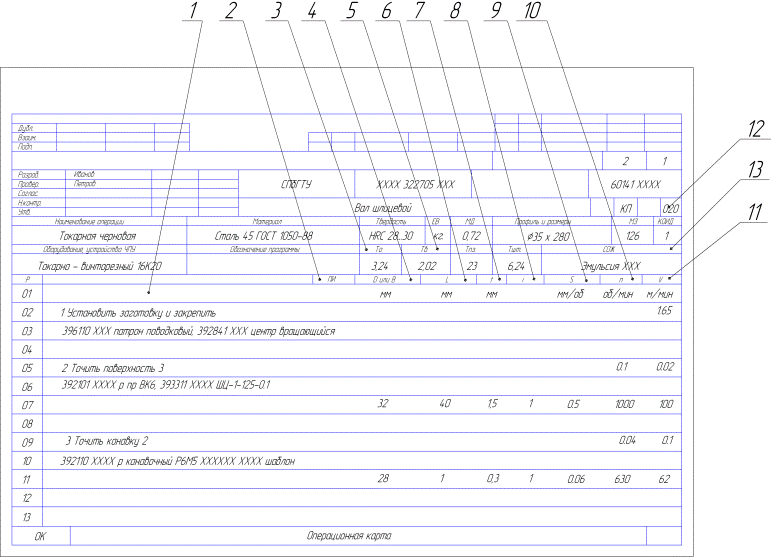

Структура построения операционной карты (ОК) идентична мар­шрутной. Запись информации выполняется построчно с привязкой к соответствующим служебным символам.

Указание единиц величины следует выполнять в заголовках или подзаголовках соответствующих граф. Допускается указывать едини­цы величины параметров технологических режимов после их число­вых значений, например, 40 мм; 0,2 мм/об; 36 м/мин.

Указание данных по технологическим режимам следует выпол­нять после записи состава применяемой технологической оснастки.

При указании данных по технологической оснастке информа­цию следует записывать в следующей последовательности: 1) при­способления; 2) вспомогательный инструмент; 3) режущий инстру­мент; 4) средства измерения.

В целях разделения информации по группам технологической ос­настки и поиска необходимой информации допускается перед указа­нием состава применять условное обозначение видов: приспособле­ний — «ПР»; вспомогательного инструмента — «ВИ»; режущего инстру­мента — «РИ»; средств измерений — «СИ». Например, СИ. АВВХХХ. Пробка 0 24Р7-пр. При описании содержания перехода необходимо указывать дан­ные по Т_о и Т_в. Это следует выполнять на уровне строки, где заканчи­вается описание содержания перехода под служебным символом «О».

Большинство граф операционной карты соответствует аналогич­ным графам маршрутной карты. Полную запись делают при необходимо­сти перечисления всех выдерживаемых размеров. Сокращенная ис­пользуется при ссылке на условное обозначение конструктивного элемента обрабатываемого изделия. Данная запись выполняется при достаточной графической информации. Для промежуточных перехо­дов, не имеющих графических иллюстраций, в содержании следует указывать исполнительные размеры с их предельными отклонениями и при необходимости шероховатость обработанной поверхности и другие технические требования.

Переходы нумеруются арабскими цифрами 1, 2, 3...

В общем случае в содержание перехода включается:

1. Ключевое слово, характеризующее метод обработки, выраженное глаголом в неопределенной форме;

2. Наименование (существительное в винительном падеже) обрабатываемой поверхности, конструктивных элементов или предметов производства, например, «отверстие», «фаску», «канавку», «заго­товку» и т. п.;

3. Информация о размерах обработки резанием или их условных обозначениях, приведенных на операционных эскизах и указанных там арабскими цифрами в окружности диаметром 6...8 мм (табл. 7);

4. Дополнительная информация, характеризующая количество одновременно или последовательно обрабатываемых поверхностей, характер обработки, например, «предварительно», «последовательно», «по копиру».

Параметры шероховатости обрабатываемой поверхности указы­ваются только обозначениями на операционном эскизе. Допускается указывать в тексте содержания операции информацию параметре шероховатости предварительно обрабатываемых поверхностей (про­межуточных переходов), если это нельзя указать на операционном эс­кизе, например: «фрезеровать предварительно поверхность 1, выдер­живая высоту 70±0,5, Rz 50».

Карта эскизов (КЭ) — основной графический документ, дающий наглядную информацию о выполняемой технологической операции. Эскизы следует выполнять с соблюдением масштаба или без со­блюдения масштаба, но с примерным соблюдением пропорций.

При разработке технологической операции необходимо помнить, что сначала разрабатывается и полностью оформляется эскиз на кар­те эскизов, а только потом заполняется текстовая операционная кар­та.

На каждом эскизе необходимо показать:

1. Заготовку в рабочем положении, причем ее контур изображается в таком виде, в каком она получается в конце данной операции или установа. Если операция выполняется за несколько установов, то эскиз оформляется на каждый установ отдельно. В этом случае каждому эскизу присваивается номер операции и через черточку — номер вспомогательного перехода на перезакрепление заготовки. Например, 020-1, 065-2 и т. п.

2. Поверхности, обрабатываемые на данной операции, выделяют­ся утолщенными черными линиями. В учебных целях допускается
выделять обрабатываемые поверхности красным цветом.

3. Условное обозначение опор, зажимов, установочных устройств выполняется согласно ГОСТ 3.1107—81 (Опоры, зажим и установочные устройства. Графические обозначения).

4. Размеры, получаемые на данной операции с указанием допусков и шероховатости поверхности. При этом необходимо учесть, что на эскизе проставляются только те размеры, которые обеспечиваются только на данной операции. Проставлять размеры следует таким об­разом, чтобы не появилась необходимость перерасчета номинальных
значений и допусков на них, т. е. простановка размера должна учитывать способ его получения (технологическая база должна быть совме­щена с измерительной).

5. Габаритные размеры заготовки (в качестве справочных данных).

6. Допуски на погрешности формы, взаимного расположения поверхностей, если это необходимо обеспечить на данной операции.

7. Режущий инструмент показывается по мере необходимости, предпочтительно в конце рабочего хода (если инструмент затемняет эскиз, то его можно изобразить отведенным от заготовки).
