Краснодарский гуманитарно-технологический колледж Техническая механика Краснодар, 2012

Краснодарский гуманитарно-технологический колледж

Техническая механика

Краснодар, 2012

Пара сил. Момент пары. Теорию пар разработал французский ученый-механик Л. Пуансо (1777-1859гг)

Пара сил. Момент пары.

Теорию пар разработал французский ученый-механик Л. Пуансо (1777-1859гг)

Парой сил называется система двух равных по модулю, параллельных и направленных в противоположные стороны сил. Система сил, образующих пара, не находится в равновесии. Плоскостью действия пары называется плоскость, проходящая через линии действия пары сил. Плечом пары называется расстояние α между линиями действия сил пары.

Парой сил называется система двух равных по модулю, параллельных и направленных в противоположные стороны сил.

Система сил, образующих пара, не находится в равновесии.

Плоскостью действия пары называется плоскость, проходящая через линии действия пары сил.

Плечом пары называется расстояние α между линиями действия сил пары.

Действие пары сил на твердое тело сводится к некоторому вращательному эффекту, который характеризуется величиной, называемой моментом пары.

Действие пары сил на твердое тело сводится к некоторому вращательному эффекту, который характеризуется величиной, называемой моментом пары.

Момент пары определяется: Модулем, равным произведению F*d Направлением поворота пары в этой плоскости Положением в пространстве плоскости действия пары

Момент пары определяется:

Модулем, равным произведению F*d

Направлением поворота пары в этой плоскости

Положением в пространстве плоскости действия пары

Моментом пары сил называется вектор (), модуль которого равен произведению модуля одной из сил пары в ту сторону, откуда пара видна стремящейся повернуть тело против хода часовой стрелки ([T]=H*m).   Момент пары может быть приложен в любой точке (такой вектор называется свободным). Две пары сил, имеющие одинаковые моменты, эквивалентны, т.е. оказывают на тело одинаковое механическое действие.

Моментом пары сил называется вектор (), модуль которого равен произведению модуля одной из сил пары в ту сторону, откуда пара видна стремящейся повернуть тело против хода часовой стрелки ([T]=H*m).



Момент пары может быть приложен в любой точке (такой вектор называется свободным).

Две пары сил, имеющие одинаковые моменты, эквивалентны, т.е. оказывают на тело одинаковое механическое действие.

Теорема 1 - о сложении пар: Если на тело действует несколько пар сил с моментами Т1,Т2,…,Тn, то сумма моментов всех пар сил эквивалентна одной паре с момента

Теорема 1 - о сложении пар:

Если на тело действует несколько пар сил с моментами Т1,Т2,…,Тn, то сумма моментов всех пар сил эквивалентна одной паре с момента

  •
Свойства пары сил: 1. Пару, не изменяя оказываемого ею на твердое тело действия, можно переносить куда угодно в плоскости ее действия 2. У данной пары можно произвольно менять модули сил или длину плеча, сохраняя неизменным ее момент 3. Пару можно перенести из данной плоскости в любую другую плоскость, параллельную данной

Свойства пары сил:

1. Пару, не изменяя оказываемого ею на твердое тело действия, можно переносить куда угодно в плоскости ее действия

2. У данной пары можно произвольно менять модули сил или длину плеча, сохраняя неизменным ее момент

3. Пару можно перенести из данной плоскости в любую другую плоскость, параллельную данной

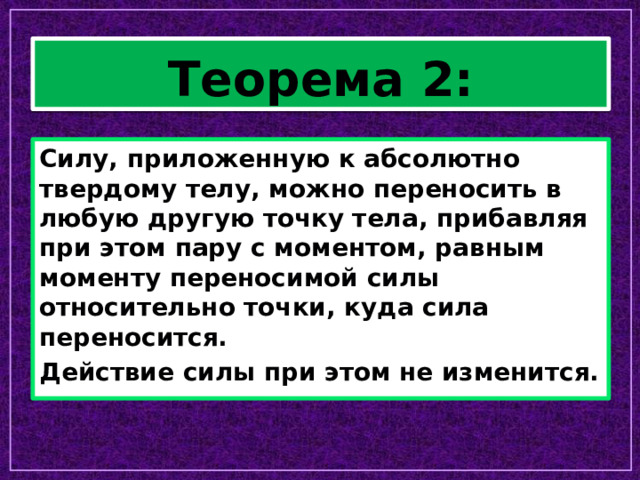

Теорема 2: Силу, приложенную к абсолютно твердому телу, можно переносить в любую другую точку тела, прибавляя при этом пару с моментом, равным моменту переносимой силы относительно точки, куда сила переносится. Действие силы при этом не изменится.

Теорема 2:

Силу, приложенную к абсолютно твердому телу, можно переносить в любую другую точку тела, прибавляя при этом пару с моментом, равным моменту переносимой силы относительно точки, куда сила переносится.

Действие силы при этом не изменится.

Доказательство теоремы 2: 3) В итоге образовалась пара сил (’’,) и сила F’=F, но приложенная в (.)В   2) В (.)В добавим уравновешенную систему сил F’=F’’=F 1) Пусть имеется сила F, приложенная в (.)А. Требуется перенести ее в (.)В.

Доказательство теоремы 2:

3) В итоге образовалась пара сил (’’,) и сила F’=F, но приложенная в (.)В



2) В (.)В добавим уравновешенную систему сил F’=F’’=F

1) Пусть имеется сила F, приложенная в (.)А. Требуется перенести ее в (.)В.

Теорема 3: Любая система сил, действующих на абсолютно твердое тело, при приведении к произвольно выбранному центру заменяется одной силой, равной главному вектору системы сил и приложенной в центре приведения, и одной парой с моментом, равным главному моменту системы сил относительно центра Для равновесия любой системы сил необходимо и достаточно, чтобы главный вектор этой системы сил и ее главный момент относительно любого центра были равны нулю: =0, =0

Теорема 3:

Любая система сил, действующих на абсолютно твердое тело, при приведении к произвольно выбранному центру заменяется одной силой, равной главному вектору системы сил и приложенной в центре приведения, и одной парой с моментом, равным главному моменту системы сил относительно центра

Для равновесия любой системы сил необходимо и достаточно, чтобы главный вектор этой системы сил и ее главный момент относительно любого центра были равны нулю: =0, =0



Теорема Вариньона: Если данная система сил имеет равнодействующую, то момент равнодействующей относительно любого центра равен сумме моментов сил системы относительно того же центра. Вариньон (1654-1722гг) франц. Физик, математик, механик

Теорема Вариньона:

Если данная система сил имеет равнодействующую, то момент равнодействующей относительно любого центра равен сумме моментов сил системы относительно того же центра.

Вариньон (1654-1722гг) франц. Физик, математик, механик

Условия равновесия: 1 Для равновесия произвольной плоской системы сил необходимо и достаточно, чтобы суммы проекций всех сил на каждую из двух координатных осей и сумма их моментов относительно любого центра, лежащего в плоскости действия сил, были равны нулю: (F)=0   =0   =0

Условия равновесия:

1

Для равновесия произвольной плоской системы сил необходимо и достаточно, чтобы суммы проекций всех сил на каждую из двух координатных осей и сумма их моментов относительно любого центра, лежащего в плоскости действия сил, были равны нулю:

(F)=0



=0



=0



Условия равновесия: 2 Для равновесия произвольной плоской системы сил необходимо и достаточно, чтобы суммы моментов всех этих сил относительно каких-нибудь двух центров (А и В) и сумма их проекций на ось Ох, не перпендикулярную прямой АВ, были равны нулю: (F)=0   =0   (F)=0

Условия равновесия:

2

Для равновесия произвольной плоской системы сил необходимо и достаточно, чтобы суммы моментов всех этих сил относительно каких-нибудь двух центров (А и В) и сумма их проекций на ось Ох, не перпендикулярную прямой АВ, были равны нулю:

(F)=0



=0



(F)=0



Условия равновесия: 3 Для равновесия произвольной плоской системы сил необходимо и достаточно, чтобы суммы моментов всех этих сил относительно любых трех центров А,В и С, не лежащих на одной прямой, были равны нулю: ()=0   ()=0   (F)=0   (уравнения трех моментов)

Условия равновесия:

3

Для равновесия произвольной плоской системы сил необходимо и достаточно, чтобы суммы моментов всех этих сил относительно любых трех центров А,В и С, не лежащих на одной прямой, были равны нулю:

()=0



()=0



(F)=0



(уравнения трех моментов)

Благодарю за внимание!

Благодарю за внимание!
