Технические устройства и практическое применение: фотоэлемент, фотодатчик, солнечная батарея, светодиод

Физика 11 класс

Технические устройства и практическое применение: фотоэлемент, фотодатчик, солнечная батарея, светодиод

История изобретения

"Фотоэлемент - это устройство, которое преобразует световую энергию в электрическую. Он состоит из полупроводникового материала и имеет два контакта - анод и катод..."

История изобретения фотоэлемента начинается с открытия фотоэффекта, которое сделал немецкий физик Генрих Герц в 1887 году. Он обнаружил, что при освещении электродов ультрафиолетовым светом разряд между ними происходит быстрее. Однако это открытие не было широко известно, и о нем забыли на несколько десятилетий.

Следующий важный шаг в истории фотоэлементов был сделан в 1905 году, когда Альберт Эйнштейн опубликовал свою теорию фотоэффекта. Он объяснил, что свет состоит из частиц (фотонов) и что каждый фотон может выбивать электрон из металла. Это открытие стало основой для дальнейшего развития фотоэлементов.

Первый практический фотоэлемент был создан в 1923 году советским ученым Олегом Лосевым. Он использовал карбид кремния в качестве полупроводника и получил ток при освещении его светом. Однако его устройство имело низкую эффективность и не получило широкого применения.

Следующим важным шагом в развитии фотоэлементов стало открытие полупроводниковых материалов в 1939 году. Японский ученый Хидео Хосоно обнаружил, что селен обладает фотопроводимостью, то есть его проводимость увеличивается при освещении. Это открытие легло в основу создания первых фотоэлементов на основе селена.

С развитием полупроводниковых технологий в 1950-х годах были созданы первые кремниевые фотоэлементы, которые имели более высокую эффективность и стали основой для создания современных солнечных батарей. В 1960-е годы были разработаны фотоэлементы на основе арсенида галлия, которые имели еще более высокую эффективность.

Современные фотоэлементы продолжают развиваться, используя новые материалы и технологии. Например, в последние годы активно исследуются фотоэлементы на основе перовскитов, которые обладают высокой эффективностью и низкой стоимостью производства.

Виды фотоэлементов

Перовскитные фотоэлементы:

Кремниевые фотоэлементы:

Существуют различные виды фотоэлементов, каждый из которых имеет свои особенности и области применения.

Кремниевые фотоэлементы:

аморфный кремний (a-Si) - фотоэлементы на основе аморфного кремния являются наиболее распространенными и доступными на рынке. Их КПД составляет около 9-11%.

монокристаллический кремний (mc-Si) – эти элементы имеют более высокий КПД (15-25%), но и стоят дороже.

поликристаллический кремний (pc-Si) - такие фотоэлементы занимают промежуточное положение между a-Si и mc-Si по своим характеристикам.

Органические фотоэлементы:

Тонкопленочные фотоэлементы:

Принцип работы:

Фотовольтаические элементы, которые преобразуют свет в электричество путем прямого преобразования (например, солнечные батареи).

Пироэлектрические элементы, которые используют изменение электрического поля в результате изменения температуры.

Термоэлектрические элементы, в которых электрическая энергия образуется при нагревании одного из элементов, а затем используется для генерации напряжения.

Классификация

Существует множество видов фотоэлементов, которые классифицируются по различным признакам.

Принцип работы:

Фотовольтаические элементы, которые преобразуют свет в электричество путем прямого преобразования (например, солнечные батареи).

Пироэлектрические элементы, которые используют изменение электрического поля в результате изменения температуры.

Термоэлектрические элементы, в которых электрическая энергия образуется при нагревании одного из элементов, а затем используется для генерации напряжения.

Назначение

Солнечные элементы (фотовольтаика) для использования в солнечных батареях.

Оптоэлектронные элементы для приложений, таких как датчики, детекторы и т. д.

Назначение:

Солнечные элементы (фотовольтаика) для использования в солнечных батареях.

Оптоэлектронные элементы для приложений, таких как датчики, детекторы и т. д.

Принцип работы фотоэлемента

• Фотоэлементы с внешним фотоэффектом  (солнечные элементы) - используют явление внешнего фотоэффекта, когда под воздействием света из полупроводникового материала выбиваются электроны. В результате образуется разность потенциалов между двумя слоями полупроводника, что приводит к образованию электрического тока.
• Фотогальванические элементы  - работают по принципу фотовольтаического эффекта, который заключается в возникновении разности потенциалов на границе двух разных полупроводников под воздействием света.

Принцип работы основан на явлении фотоэффекта - выбивании электронов из вещества под действием света.

Существует несколько типов фотоэлементов, которые используют различные физические принципы для преобразования световой энергии в электричество. Вот основные типы фотоэлементов и их принципы работы:

Фотоэлементы с внешним фотоэффектом  (солнечные элементы) - используют явление внешнего фотоэффекта, когда под воздействием света из полупроводникового материала выбиваются электроны. В результате образуется разность потенциалов между двумя слоями полупроводника, что приводит к образованию электрического тока.

Фотогальванические элементы  - работают по принципу фотовольтаического эффекта, который заключается в возникновении разности потенциалов на границе двух разных полупроводников под воздействием света.

Конструкция фотоэлемента

Конструкция фотоэлемента включает в себя следующие основные элементы:

Полупроводниковый материал:  Основой фотоэлемента является полупроводниковый материал, который может быть кристаллическим или аморфным. Наиболее часто используются кремний, германий, арсенид галлия и другие материалы.

p-n переход:  Полупроводник легируется примесью, которая создает в нем либо p-тип проводимости (с избытком дырок), либо n-тип (с избытком электронов). В результате между этими областями образуется p-n переход, который является основным элементом, преобразующим энергию света в электрический ток.

Контактная система:  Фотоэлемент имеет два или более контактов на поверхности полупроводникового материала, которые обеспечивают возможность подключения к электрической цепи. Один из контактов обычно обозначается как “анод”, а другой - как “катод”.

Оптическая система:  Для того чтобы свет попадал на полупроводниковый слой, фотоэлемент может иметь специальную оптическую систему, состоящую из линз, зеркал, фильтров и других элементов, которые позволяют направить световой поток на поверхность фотоэлемента.

Корпус:  Фотоэлементы обычно имеют корпус, который защищает полупроводниковый элемент от внешних воздействий и обеспечивает герметичность устройства. В некоторых случаях корпус может быть прозрачным для обеспечения возможности попадания света на фотоэлемент.

Система охлаждения:  В случае использования фотоэлементов в солнечных батареях, может потребоваться система охлаждения, чтобы предотвратить перегрев фотоэлементов и повысить их эффективность. Такие системы могут включать в себя радиаторы, тепловые трубки и вентиляторы.

Таким образом, конструкция фотоэлемента представляет собой сложную систему, в которой каждый элемент играет свою роль в процессе преобразования световой энергии в электрический ток.

Применение фотоэлементов

• Солнечная энергия
• Светофоры и дорожные знаки
• Датчики движения
• Охранные системы
• Промышленность
• Медицина
• Наука и образование
• Космические исследования
• Бытовая техника

Фотоэлементы имеют широкий спектр применения, начиная от солнечных панелей и заканчивая датчиками движения и охранными системами. Вот несколько примеров их использования:

Солнечная энергия:  Фотоэлементы являются основным компонентом солнечных панелей, используемых для преобразования солнечной энергии в электричество. Эти панели устанавливаются на крышах домов, предприятий и даже спутников, чтобы генерировать электричество.

Светофоры и дорожные знаки:  Используются для регулирования движения на перекрестках и пешеходных переходах. Когда свет падает на фотоэлемент, он активирует светофор или знак, который меняет свой цвет.

Датчики движения:  Применяются в качестве датчиков движения для автоматического включения света или открытия дверей. Они могут быть установлены в парках, общественных местах и на предприятиях.

Охранные системы:  Фотоэлементы также используются в охранных системах для обнаружения движения или проникновения на территорию. Они могут работать в паре с видеокамерами или сигнализацией.

Промышленность:  Фотоэлементы применяются в различных промышленных процессах, таких как контроль температуры, влажности и других параметров.

Медицина:  В медицине фотоэлементы используются для контроля уровня кислорода в крови, а также для диагностики заболеваний кожи и глаз.

Наука и образование:  Фотоэлементы помогают проводить научные эксперименты и исследования в области оптики, электроники и физики. Они также используются для обучения студентов основам фотоэлектрического эффекта и работы солнечных панелей.

Космические исследования:  В космических исследованиях фотоэлементы используются для сбора солнечной энергии и питания космических аппаратов на орбите.

Бытовая техника:  Фотоэлементы в бытовой технике используются для управления освещением, включения и выключения устройств, а также в системах безопасности.

В общем, фотоэлементы применяются во многих областях нашей жизни, начиная от повседневной жизни и заканчивая космическими исследованиями. Их использование позволяет экономить энергию, повышать безопасность и улучшать качество жизни.

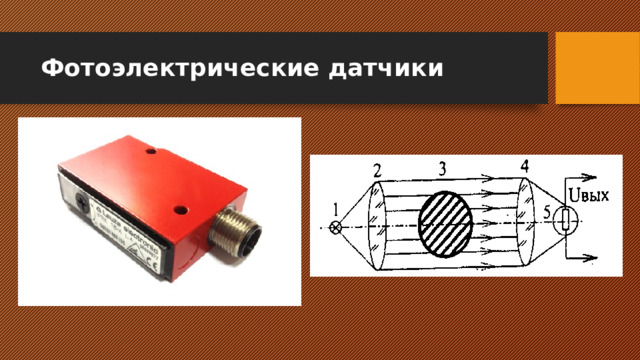

Фотоэлектрические датчики

Фотоэлектрические датчики применяются в закрытых помещениях для автоматизации различных видов технологических процессов в промышленности и на производстве, а также для выполнения широкого перечня других задач. Основной функцией устройства является бесконтактное получение информации о состоянии находящегося перед ним объекта: определение соответствия заданным параметрам скорости его перемещения, размеров, степени прозрачности и других данных. Полученные при помощи отраженного светового пучка данные преобразуются в электрический сигнал, который поступает на контроллер. В зависимости от принципа кодирования светового сигнала, примененного в конкретной модели датчика (амплитудной, временной или частотной модуляции), требуемый параметр отображается в виде частоты, продолжительности или количества световых импульсов.

Особенности конструкции

Особенности конструкции

Основными элементами конструкции любого фотоэлектрического датчика являются:

Излучатель (источник светового луча). В качестве этого элемента применяют светодиод – полупроводник, излучающий свет с определенной длиной волн или цветом при прохождении через него электрического тока. Применяются инфракрасные светодиоды, позволяющие отслеживать направление луча, создающие больше света и выделяющие меньше тепла по сравнению с другими типами, а также желтые, синие и красные, оптимальные для применения в ситуациях, когда необходимо отслеживать цвет или оттенок наблюдаемого объекта. Конструкция излучателей отличается прочностью, устойчивостью к механическим повреждениям и позволяет выполнять работы в широком температурном диапазоне окружающей среды.

Приемник светового сигнала (фотодетектор). Фототранзистор или фотодиод чувствительный к длине волн света и его интенсивности. В зависимости от типа получаемых воздействий изменяет параметры проходящего через него тока.

Линза – предназначена для ограничения области принимаемого света, а также увеличения расстояния обнаружения исследуемого объекта.

Выходное устройство с дискретным или аналоговым выходом, осуществляющее переключение в пользовательской цепи. Применяются несколько типов таких устройств (электромеханическое реле, полевой транзистор, симистор и другие), каждое из которых имеет свои преимущества, недостатки и, соответственно, сферу применения.

Особенности конструкции определяются сферой применения и требованиями к прибору. Так, датчики, предназначенные для определения температуры или освещенности (например, датчики, управляющие автоматическим включением и отключением осветительных приборов), могут не оснащаться световым излучателем, а некоторые упрощенные модели не имеют линз.

В большинство датчиков для обеспечения искусственного светового потока применяются лампы накаливания, с целью обеспечения более долгого срока службы работающие на напряжении 70-80% от номинального. В качестве альтернативы допускается применение более экономичных и эффективных газоразрядных ламп, однако, в силу больших габаритов и меньшего ассортимента применение такого источника света не настолько популярно.

Для предотвращения искажения сигнала в результате воздействия помех в некоторых моделях устройств размещается микроэлектронный операционный усилитель выходного сигнала.

Возможные ограничения и область применения

В процессе монтажа, настройки и эксплуатации датчиков следует придерживаться ряда требований и рекомендаций:

Обеспечить защиту места установки датчика от воздействия лучей ярких источников света, а также люминесцентных ламп.

Во избежание возникновения помех использовать кабель минимально возможной для конкретных условий установки длины.

При установке учитывать, что расстояние срабатывания датчика зависит от материала, формы поверхности и габаритов объекта.

В процессе монтажа датчиков соблюдать необходимое расстояние от поверхности установки, исключающее возможность отражение света от поверхности.

Избегать прокладки кабеля датчика в одном канале с высоковольтным кабелем.

Очищать оптический элемент сухой тканью, не применяя щелочей и кислот.

Помимо промышленного производства фотоэлектрические датчики применяют и для выполнения широкого перечня других задач:

Управления производственным оборудованием и станками.

В качестве одного из основных элементов пропускной системы метрополитена.

Контроля площади лекал и других заготовок сложной геометрической формы.

В процессе плазменной резки металла для считывания заданной программы с перфокарты.

При выполнении ряда процессов в типографии – подсчет листов, контроль правильности резки и укладки, а также управление работой станка.

Также фотоэлектрические датчики используются в современных наукоемких отраслях (робототехнике и других).

СВЕТОДИОДЫ

• "Светодиод (LED) — это устройство, работающее на принципе электролюминесценции, процесса, при котором полупроводниковый материал излучает свет под действием электрического тока..."

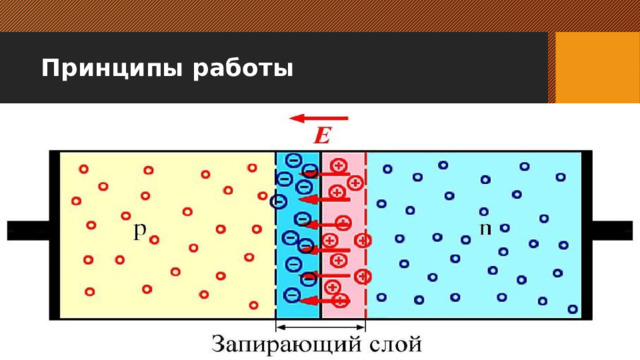

Принципы работы

В основе светодиода лежит p-n переход, созданный путём допирования двух смежных областей полупроводника разными типами примесей: одна область допируется атомами, создающими избыток электронов (n-тип), а другая — атомами, создающими избыток "дырок" (p-тип).

Когда к светодиоду прикладывается напряжение в прямом направлении, электроны из n-области начинают перемещаться к p-области, а "дырки" из p-области — к n-области. На границе p-n перехода электроны и "дырки" встречаются и рекомбинируют, что приводит к освобождению энергии в виде фотонов — частиц света.

Энергия фотонов и цвет излучаемого света зависят от ширины запрещённой зоны полупроводника, которая определяется его материалом. Например, полупроводники с большой шириной запрещённой зоны излучают свет в синем или ультрафиолетовом диапазоне, в то время как полупроводники с меньшей шириной запрещённой зоны излучают в красном или инфракрасном диапазоне.

Преимущества светодиодов

• Высокая эффективность: Большая часть энергии преобразуется в свет, а не в тепло.
• Долговечность: Срок службы светодиодов может достигать десятков тысяч часов.
• Быстрый отклик: Светодиоды мгновенно включаются и выключаются.
• Устойчивость к ударам и вибрации: Отсутствие хрупких элементов делает их надёжными в эксплуатации.
• Малый размер: Позволяет использовать их в компактных устройствах.

Преимущества светодиодов :

Высокая эффективность: Большая часть энергии преобразуется в свет, а не в тепло.

Долговечность: Срок службы светодиодов может достигать десятков тысяч часов.

Быстрый отклик: Светодиоды мгновенно включаются и выключаются.

Устойчивость к ударам и вибрации: Отсутствие хрупких элементов делает их надёжными в эксплуатации.

Малый размер: Позволяет использовать их в компактных устройствах.

Эти характеристики делают светодиоды идеальными для широкого спектра применений, от бытового освещения до передовых технологических решений. Их уникальные свойства и способность к миниатюризации открывают новые горизонты в дизайне и инженерии осветительных устройств.

Устройство

Устройство

Светодиоды основаны на эффекте электролюминесценции, который возникает в результате рекомбинации электронов и дырок в полупроводниковом материале.

Светодиод состоит из нескольких ключевых компонентов:

Полупроводниковый кристалл : Это сердце светодиода, где происходит генерация света. Кристалл обычно изготавливается из материалов, таких как арсенид галлия (GaAs), фосфид галлия (GaP) или нитрид галлия (GaN), и содержит два слоя: один с избытком электронов (n-типа), а другой с дефицитом электронов, называемым дырками (p-типа).

p-n переход : Место, где n-тип и p-тип материалов соединяются. Когда через светодиод пропускается ток, электроны и дырки рекомбинируют на p-n переходе, и энергия, высвобождаемая в процессе, излучается в виде фотонов — частиц света.

Корпус : Защищает полупроводниковый кристалл и оптически усиливает излучаемый свет. Обычно изготавливается из пластика или эпоксидной смолы.

Электроды : Металлические контакты, которые подключаются к p-n переходу и обеспечивают протекание электрического тока через светодиод.

Отражатель : Металлическая или пластиковая часть, которая отражает свет в нужном направлении и увеличивает его интенсивность.

Теплоотвод : Устройство, которое отводит тепло от полупроводникового кристалла, предотвращая его перегрев и продлевая срок службы светодиода.

Типы светодиодов

Светодиоды, благодаря своей универсальности и адаптивности, представлены на рынке в разнообразных формах и классификациях.

Индикаторные светодиоды  (Indicator LEDs) — это символы информационной эры, маленькие светильники, которые играют важную роль в нашем повседневном взаимодействии с технологиями. Они не просто показывают, включено ли устройство или нет; они могут сообщать о состоянии заряда батареи, о приеме сигнала или о необходимости обслуживания. Их присутствие ощущается везде, от самых простых бытовых приборов до сложных промышленных систем.

Мощные светодиоды (High-Power LEDs)  представляют собой революцию в освещении. Они способны заменить традиционные источники света, такие как лампы накаливания и люминесцентные лампы, обеспечивая более яркий и чистый свет при значительно меньшем энергопотреблении. Их применение варьируется от домашнего освещения до автомобильных фар и уличного освещения, что делает их универсальными и востребованными.

SMD-светодиоды (Surface-Mounted Device LEDs)  — это микроскопические световые фабрики, которые можно интегрировать практически в любую электронную систему. Они идеально подходят для создания плоских и равномерно освещенных поверхностей, что делает их незаменимыми в современных экранах и осветительных панелях.

COB-светодиоды (Chip-On-Board LEDs)  сочетают в себе множество светодиодных кристаллов, упакованных вместе, чтобы создать один мощный световой модуль. Это обеспечивает более равномерное распределение света и высокую светоотдачу, что делает их идеальными для использования в прожекторах и лампах, где требуется мощное освещение без видимых точек света.

RGB-светодиоды  — это волшебники цвета, которые могут трансформировать пространство с помощью света. Они позволяют пользователю выбирать цвет освещения в соответствии с настроением или событием, предоставляя бесконечные возможности для персонализации и декоративного освещения.

ИК-светодиоды (Infrared LEDs)  работают за пределами видимого спектра, но их влияние на нашу жизнь огромно. Они ключевые компоненты в системах дистанционного управления, безопасности и ночного видения, где их способность излучать инфракрасный свет используется для передачи информации или обеспечения видимости в темноте.

УФ-светодиоды (Ultraviolet LEDs)  открывают новые горизонты в медицине и стерилизации, предлагая безопасные и эффективные методы борьбы с микробами и вирусами. Они также играют важную роль в проверке подлинности документов и денежных знаков, обеспечивая дополнительный уровень безопасности.

Эти разнообразные виды светодиодов демонстрируют, как инновации в области полупроводниковых технологий могут привести к значительным улучшениям в нашей повседневной жизни, от освещения до безопасности и здравоохранения.

Применение

Светодиодные технологии преобразили мир освещения, предложив ряд инновационных изделий. Вот подробное описание основных видов светодиодных изделий:

Светодиодные лампы

Эти лампы - настоящий прорыв в энергоэффективности и долговечности. Они способны работать до  50,000 часов , что в разы превышает срок службы традиционных ламп накаливания. Светодиодные лампы бывают различных форм и размеров, от стандартных лампочек до трубок T8, и могут использоваться в самых разных условиях - от домашнего освещения до промышленных установок.

Светодиодный светильники

Светодиодные светильники  обеспечивают равномерное распределение света и могут быть настроены для создания определенной атмосферы или акцентирования архитектурных особенностей. Они доступны в виде потолочных панелей, настенных светильников, трековых систем и даже уличного освещения.

Ленты

Гибкие светодиодные ленты предлагают уникальную возможность для творчества в дизайне интерьера и экстерьера. Они могут быть разрезаны на отрезки нужной длины и прикреплены практически к любой поверхности, создавая декоративное освещение или подсветку.

Экраны и дисплеи

Светодиодные экраны и дисплеи используются в широком спектре устройств, от смартфонов до огромных видеостен. Они предлагают высокое разрешение, яркость и контрастность, что делает их идеальными для рекламы и развлекательных мероприятий.

Индикаторы

Светодиодные индикаторы - это маленькие, но важные элементы, которые можно найти во множестве электронных устройств. Они информируют пользователя о состоянии работы устройства, например, показывая, что прибор включен или заряжается.

Эти изделия значительно улучшили наше повседневное освещение и визуальное восприятие, предоставляя улучшенные характеристики и открывая новые возможности для инноваций. Светодиодные технологии продолжат развиваться, предлагая еще больше возможностей для улучшения качества жизни и снижения энергопотребления.

Каждый из этих этапов требует высокой квалификации и точности, и вместе они создают продукт, который может осветить наш мир более эффективно и красочно, чем когда-либо прежде.

СОЛНЕЧНЫЕ БАТАРЕИ

• "Солнечная батарея – это устройство преобразования солнечной энергии в электричество с помощью фотоэлементов..."

Солнечные батареи - это один из самых перспективных и экологически чистых способов получения энергии. Принцип работы солнечной батареи основан на фотоэлектрическом эффекте, который заключается в том, что при попадании света на полупроводниковый материал (чаще всего кремний) в нем возникает разность потенциалов и начинают двигаться электроны. В результате этого процесса образуется электрический ток.

Эффективность солнечных батарей может быть разной в зависимости от типа, качества и производителя. Некоторые из наиболее эффективных солнечных панелей могут достигать эффективности до 25% и выше. Однако, в среднем, эффективность составляет около 15-20%.

Использование солнечных батарей позволяет существенно снизить зависимость от традиционных источников энергии, таких как уголь, нефть и природный газ. Кроме того, использование фотовольтаики способствует снижению выбросов парниковых газов и других вредных веществ в атмосферу.

История изобретения

История изобретения солнечных батарей начинается еще с древних времен. Первые солнечные батареи появились в Китае в 7 веке до нашей эры. Это были так называемые "солнечные пруды", которые использовались для нагрева воды с помощью концентрированных солнечных лучей.

В дальнейшем, в 17 веке, итальянский ученый Франческо Фонтана изобрел первый солнечный коллектор, который использовал для нагревания воды.

История изобретения солнечных батарей начинается еще с древних времен. Первые солнечные батареи появились в   Китае в 7 веке до нашей эры. Это были так называемые "солнечные пруды", которые использовались для нагрева воды с помощью концентрированных солнечных лучей.

В дальнейшем, в 17 веке, итальянский ученый Франческо Фонтана изобрел первый солнечный коллектор, который использовал для нагревания воды.

Настоящее развитие солнечных батарей началось только в 20 веке. В 1954 году два американских ученых, Чарльз Уилсон и Джон Шокли, изобрели первый полупроводниковый солнечный элемент на основе кремния. Этот элемент стал основой для создания современных солнечных батарей.

В 1960-х годах началось активное развитие солнечных батарей в США, Японии и Германии. В это время были разработаны первые солнечные панели на основе кремния, которые имели КПД около 10%. В 1970-е годы были созданы первые плоские солнечные панели, которые стали широко использоваться в космической отрасли.

С 1980-х годов началось массовое производство солнечных батарей. В это время появились первые коммерческие солнечные системы для использования на Земле. Однако их стоимость была очень высокой, и они не получили широкого распространения.

В конце 1990-х и начале 2000-х годов произошел настоящий прорыв в области солнечной энергетики. Были разработаны новые технологии производства солнечных элементов и модулей на основе аморфного кремния и теллурида кадмия, что позволило значительно увеличить КПД солнечных батарей до 25% и более.

Виды солнечных батарей

Виды солнечных батарей

Существует несколько видов солнечных батарей, каждый из которых имеет свои особенности и преимущества. Вот некоторые из них:

Монокристаллические солнечные панели.  Это наиболее распространенный тип солнечных батарей. Они изготавливаются из одного кристалла кремния и имеют высокую эффективность преобразования энергии. Однако они также имеют высокую стоимость и требуют регулярного обслуживания.

Поликристаллические.  Состоят из множества маленьких кристаллов кремния, что делает их более доступными по цене и менее требовательными к обслуживанию. Однако их эффективность преобразования энергии немного ниже, чем у монокристаллических панелей.

Тонкопленочные.  Изготавливаются из различных материалов, таких как аморфный кремний, теллурид кадмия и другие. Они обладают высокой гибкостью и могут быть легко установлены на любой поверхности. Однако их эффективность также ниже, чем у других типов солнечных батарей.

Органические.  Используют органические материалы, такие как полимеры или углерод, для создания фотоэлементов. Они обладают низкой стоимостью и высокой эффективностью, но пока еще не получили широкого распространения из-за своих недостатков, таких как низкая стабильность и долговечность.

Нанокристаллические.  Применяют нанотехнологии для создания фотоэлементов из наночастиц кремния. Они обладают высокой эффективностью и долговечностью, но пока еще недостаточно изучены и не получили широкого применения.

Принцип работы солнечных батарей

Солнечные батареи используют фотовольтаический эффект для преобразования энергии солнечного света в электричество. Он заключается в том, что некоторые материалы под воздействием света способны создавать разность потенциалов на своих поверхностях.

Это явление происходит из-за того, что световые фотоны, попадая на атомы материалов, выбивают из них электроны. В результате образуются положительно и отрицательно заряженные частицы - ионы.

Принцип работы солнечной панели следующий:

Солнечный свет попадает на поверхность солнечной панели и поглощается кремниевыми ячейками.

Энергия света переводит электроны в возбужденное состояние и они становятся свободными.

Электроны под воздействием электрического поля движутся через полупроводник от одной контактной пластины к другой.

Проводимость электронов создает электрический ток, который затем подается на нагрузку или аккумулируется в батарее.

Эффективность солнечной панели определяется коэффициентом полезного действия (КПД), который показывает, какая часть поглощенной энергии света преобразуется в электрическую энергию. КПД солнечных панелей может варьироваться от 5% до 25%, в зависимости от типа и качества материалов.

Устройство солнечной батареи

Устройство солнечной батареи

Солнечная батарея состоит из нескольких компонентов:

1. Фотовольтаические ячейки.  Основные компоненты солнечной батареи. Они преобразует солнечный свет в электричество путем фотовольтаического эффекта. Это процесс, при котором солнечный свет создает электрический заряд в полупроводниковом материале.

2. Абсорбер.  Это слой материала, который поглощает солнечный свет и направляет его на фотовольтаическую ячейку. Абсорбер обычно делается из кремния, потому что он имеет высокую эффективность преобразования солнечной энергии в электричество.

3. Покрытие и рамки.  Обеспечивают защиту фотовольтаической ячейки от погодных условий, таких как дождь, снег и ветер. Они также помогают удерживать ячейку на месте и защищают ее от повреждений.

4. Стекло и ламинирование.  Используются для защиты фотовольтаических ячеек от погодных условий и механических повреждений. Они также обеспечивают дополнительную изоляцию и помогают сохранять тепло внутри ячейки.

5. Контактные площадки.  Это металлические контакты, которые соединяют фотовольтаические ячейки с электрическими проводами. Они обеспечивают передачу электричества от ячеек к проводам и обратно.

6. Электрические провода.  Используются для соединения фотовольтаических ячеек с другими компонентами солнечной батареи, такими как инвертор или аккумулятор. Они должны быть достаточно прочными, чтобы выдерживать высокие температуры и влажность.

7. Инвертор.  Изменяет постоянное напряжение солнечной батареи в переменное напряжение, необходимое для питания электрических устройств.

8. Аккумулятор.  Применяется для хранения избыточной электроэнергии, вырабатываемой солнечной батареей. Он также помогает стабилизировать выходное напряжение и ток солнечной батареи.

9. Контроллер заряда.  Используется для управления зарядкой аккумулятора и предотвращения его перезарядки или глубокого разряда.

В целом, конструкция солнечной батареи включает в себя множество компонентов, которые работают вместе для преобразования солнечной энергии в электрическую.

Применение солнечных батарей

• Автономные системы электроснабжения.
• Системы освещения.
• Автомобильные системы.
• Возобновляемая энергетика.
• Системы связи.
• Бытовые приборы.
• Электроснабжение удаленных объектов.
• Системы видеонаблюдения и охраны.
• Системы отопления и охлаждения.

Применение солнечных батарей может быть разнообразным. Их можно использовать в различных устройствах и системах, таких как:

Автономные системы электроснабжения. Используются для производства электроэнергии, которая затем накапливается в аккумуляторах и используется для питания различных устройств и приборов.

Системы освещения. Применяются для обеспечения электроэнергией уличных фонарей, освещения на парковках или даже для освещения домов.

Автомобильные системы. Установливаются на крышах автомобилей для зарядки аккумуляторов и питания различных устройств.

Возобновляемая энергетика. Используются в качестве источника энергии в ветро-солнечных электростанциях и других системах возобновляемой энергетики.

Системы связи. Для питания базовых станций сотовой связи и других систем связи.

Бытовые приборы. Могут быть интегрированы в бытовые устройства, такие как холодильники, вентиляторы и другие приборы, которые могут использовать солнечную энергию для своей работы.

Электроснабжение удаленных объектов. Солнечные панели можно использовать для электроснабжения удаленных и труднодоступных объектов, таких как метеостанции, маяки и т.д.

Системы видеонаблюдения и охраны.

Системы отопления и охлаждения.

В общем, солнечные батареи могут использоваться в самых разных областях, от бытовых приборов до крупных энергетических систем. Их применение постоянно расширяется и уже сегодня они являются важным элементом в развитии возобновляемой и экологически чистой энергетики.
