Технологическая карта № 11.2 - "Техпроцесс изготовления узла соединения на шурупах"
Категория:
Труд (технология)
13.02.2021 08:38
Просмотр содержимого документа
«Технологическая карта № 11.2 - "Техпроцесс изготовления узла соединения на шурупах"»
Технологическая карта № 11.2
Техпроцесс изготовления узла соединения на шурупах
Технологические условия. Материал: сосна, берёза. Заготовка: доска 300×60×20 мм.
Влажность древесины не должна превышать 8-12% . Не допускается на лицевых сторонах заготовки трещины, частично сросшиеся и несросшиеся сучки, червоточина, заболонь, смоляные кармашки. На поверхности отпиленных деталей не допускается отколы, защепы, недостружка, вмятины, вырывы.
| № п/п | Технологическая последовательность операций (Порядок изготовления) | Графическое изображение, эскиз | Оборудование, приспособления инструмент |
| 1 | Выбор заготовки 1. Внимательно изучить чертёж. 2. Подобрать заготовку для узла соединения согласно чертежу |  | Верстак, линейка, карандаш |
| 2 | Разметка первой и второй деталей Произвести разметку первой и второй детали согласно чертежу |  | Верстак, линейка, угольник |
| 3 | Отпиливание заготовки на первую деталь Отпилить заготовку с учётом припусков на шлифование |  | Верстак, ножовка, направитель |
| 4 | Шлифование опиленных сторон Обработать опиленные стороны шлифованием |  | Верстак, напильник, наждачная бумага |
| 5 | Выбор заготовки для второй детали Подобрать заготовку для отпиливания второй детали узла соединения |  | Верстак, линейка |
| 6 | Отпиливание заготовки для второй детали Отпилить заготовку с учётом припусков на шлифование |  | Верстак, ножовка, направитель |
| 7 | Шлифование опиленных сторон Обработать опиленные стороны шлифованием |  | Верстак, напильник, наждачная бумага |

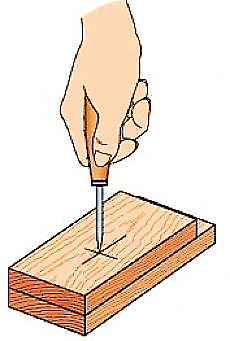

| 8 | Разметка под сверление отверстий 1. Произвести разметку под отверстия 2. Наколоть шилом центр отверстий |  | Верстак, карандаш, линейка (угольник), шило |
| 9 | Сверление отверстий под шканты Просверлить отверстия 2. Сделать зенковку под головку шурупа |  | Верстак, дрель (коловорот), сверло |
| 10 | Сборка деталей Соединить детали с помощью шурупов |  | Верстак, отвёртка, шурупы |
| 11 | Шлифование изделия Обработать опиленные стороны шлифованием |
| Верстак, наждачная бумага |
| 12 | Контроль качества соединения Проверить угольником угол соединения 90° |  | Угольник |
