Технологическая карта изготовления планеров
Категория:
Прочее
15.06.2020 09:24
Просмотр содержимого документа
«Технологическая карта изготовления планеров»
Технологическая карта изготовления планера
| № П/П | ПОРЯДОК ВЫПОЛНЕНИЯ ОПЕРАЦИЙ | ЭСКИЗ ОПЕРАЦИИ | МАТЕРИАЛЫ И ИНСТРУМЕНТЫ |
| 1. | Работа начинается с подготовки рейки-фюзеляжа, рейка должна быть размером 400х3х2,5 мм. |
| Сосновая рейка, линейка, простой карандаш. |
| 2. | Зачищаем рейку наждачной бумагой. |
| Сосновая рейка, Наждачная бумага |
| 3. | К носовой части фюзеляжа приклеиваем балансировочный груз. |
| Сосновая рейка, полоска из ватмана размером 60х340мм, клей ПВА. |
| 4. | Балансировочный груз готов. |
| Сосновая рейка, полоска из ватмана размером 60х340мм, клей ПВА. |
| 5. | Взять потолочную плитку, наложить на неё шаблоны: крыло, киль, стабилизатор. Нанести разметку по контуру деталей. | | Потолочная плитка, шаблоны: крыло, киль, стабилизатор; фломастер.
|
| 6. | Вырезать детали. | | Потолочная плитка, ножницы. |
| 7. | Намечаем места расположения крыла, киля, стабилизатора | | Рейка-фюзеляж, простой карандаш. |
| 8. | Приклеиваем детали. | | Рейка-фюзеляж, клей «Мастер», детали планера. |
| 9. | Оформляем модель планера. | | Трафарет, фломастеры. |
| 10. | Модель готова к запуску.
|
| |
Приложение 4

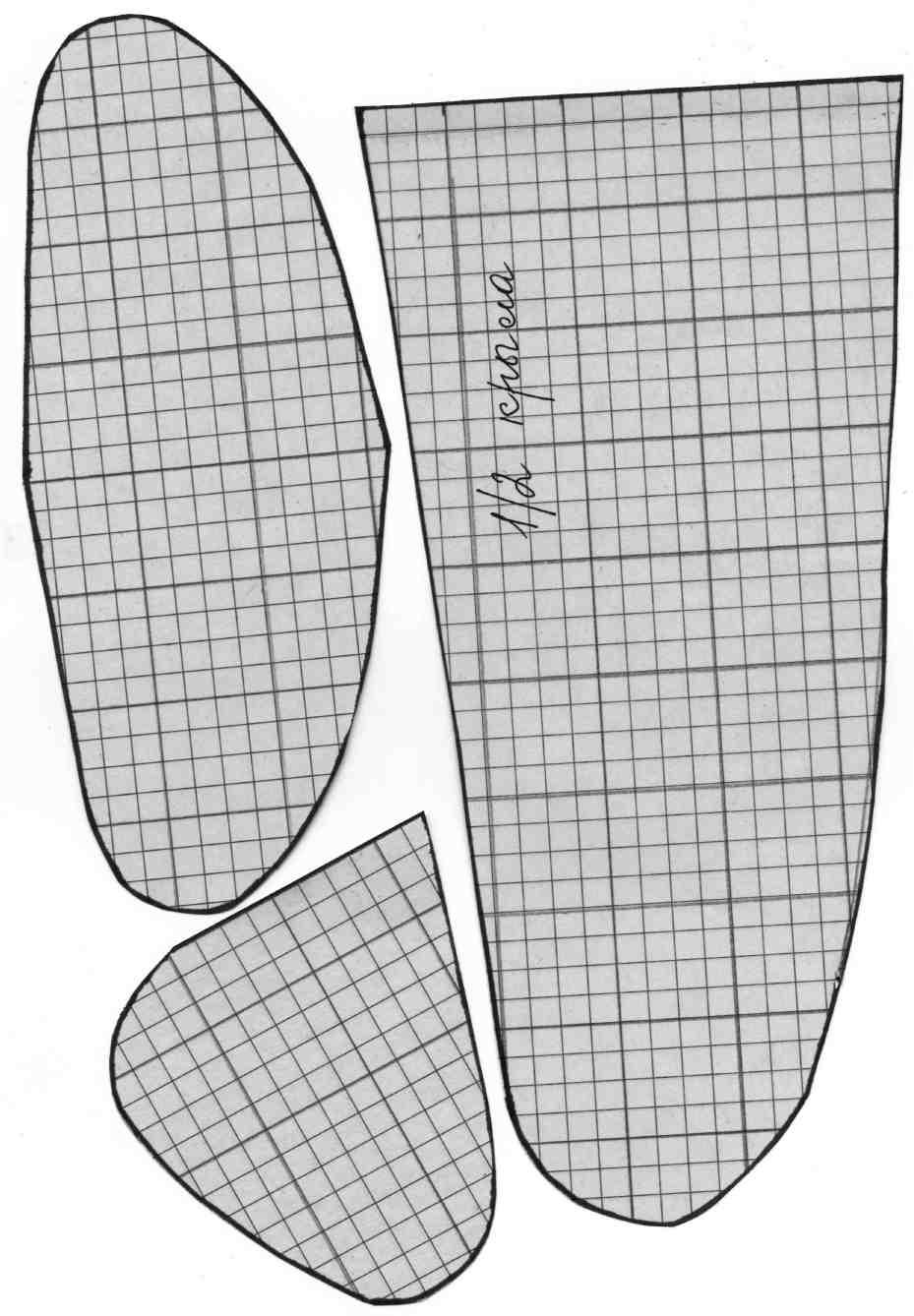

Шаблоны к модели №1
Технологическая карта изготовления планера (№2)
| № П/П | ПОРЯДОК ВЫПОЛНЕНИЯ ОПЕРАЦИЙ | ЭСКИЗ ОПЕРАЦИИ | МАТЕРИАЛЫ И ИНСТРУМЕНТЫ |
| 1. | Работа начинается с подготовки рейки-фюзеляжа, рейка должна быть размером 400х3х2,5 мм. | | Сосновая рейка, линейка, простой карандаш. |
| 2. | Зачищаем рейку наждачной бумагой. | | Сосновая рейка, Наждачная бумага |
| 3. | К носовой части фюзеляжа приклеиваем балансировочный груз. | | Сосновая рейка, полоска из ватмана размером 60х320мм, клей ПВА. |
| 4. | Балансировочный груз готов. | | Сосновая рейка, полоска из ватмана размером 60х340мм, клей ПВА. |
| 5. | Взять потолочную плитку, наложить на неё шаблоны: крыло, киль, стабилизатор. Нанести разметку по контуру деталей. | | Потолочная плитка, шаблоны: крыло, киль, стабилизатор; фломастер.
|
| 6. | Вырезать детали. | | Потолочная плитка, ножницы. |
| 7. | Намечаем места расположения крыла, киля, стабилизатора | | Рейка-фюзеляж, простой карандаш. |
| 8. | Приклеиваем детали. | | Рейка-фюзеляж, клей «Мастер», детали планера. |
|
| |||
| 9. | Оформляем модель планера. | | Трафарет, фломастеры. |
| 10.
| Модель готова к запуску.
| | |

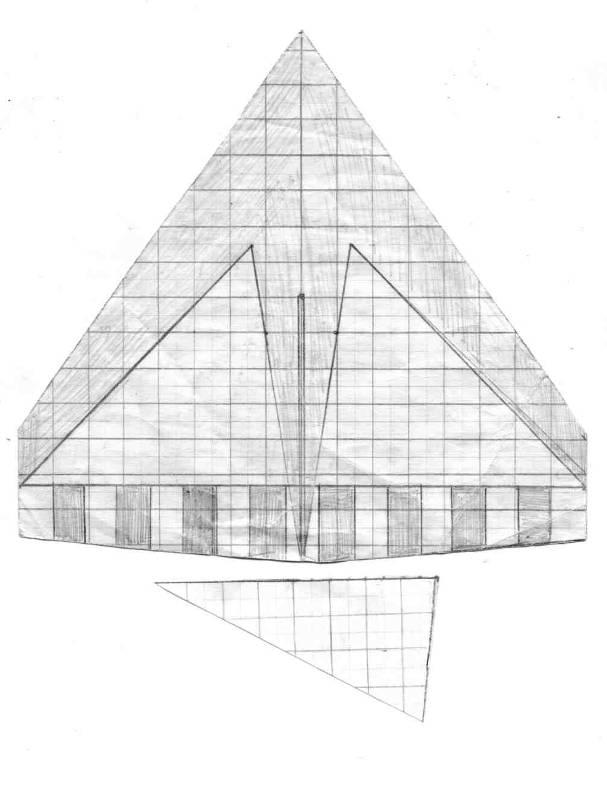

Шаблоны к модели №2
