Технологическая карта на изготовлении ручки молотка
Категория:
Технология (мальчики)
06.12.2018 08:54
Просмотр содержимого документа
«Технологическая карта на изготовлении ручки молотка»
Столярное дело.
Тема: «Изготовление ручки для молотка».
Материал: древесина.
Допустимый задел: заготовка с припуском на обработку.
Вид инструмента: разметочный, строгальный, инструмент для кроя и резания древесины, контрольный инструмент.
Дополнительные условия: изделие должно иметь конусообразную форму.
Требования к обработке изделия: изделие должно быть выполнено качественно, согласно размерам.
Время выполнения работы: 2 – 3 часа.
Учитывать: виды использованного самоконтроля, выполнения правил по технике безопасности, самообслуживания, культуры труда, использования вспомогательных средств (таблиц, инструкционных карт, образцов и т.д.)
Технологическая карта изготовления ручки для ручки для молотка
| № п\п | Последовательность выполнения работ | Графическое изображение | Инструменты, приспособления |

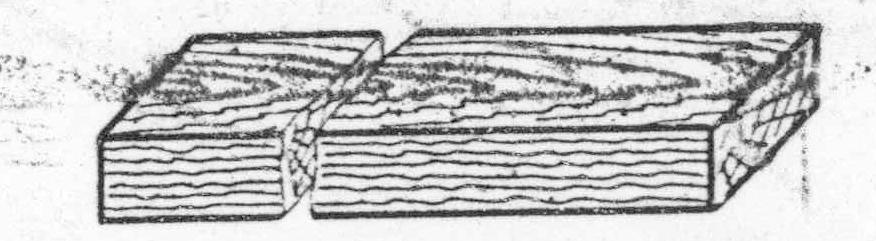

| 1 | Выбрать и разметить заготовку по ширине и длине |
| Линейка, рейсмус |
| 2 | Прострогать стороны | | Рубанок, линейка угольник |

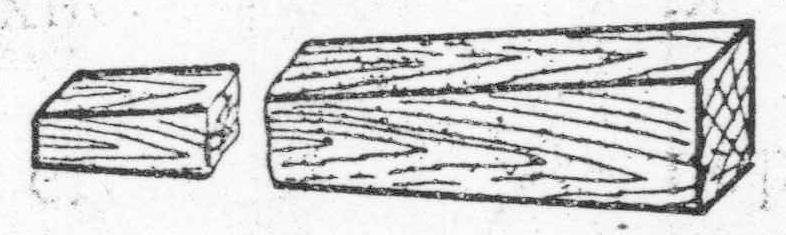

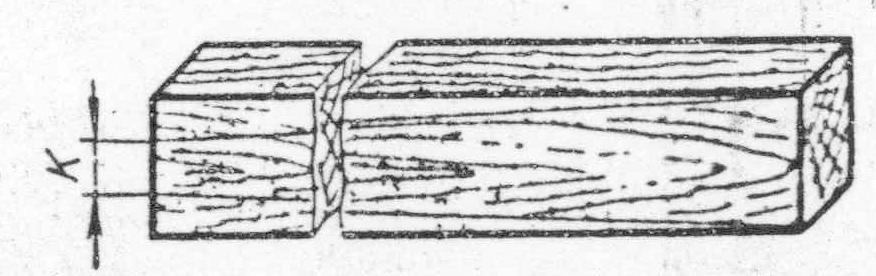

| 3 | Разметить на кромках толщину рукоятки в утолщенном месте | | Линейка, рейсмус |
| 4 | Строгать вторую пласть | | Рубанок, линейка |

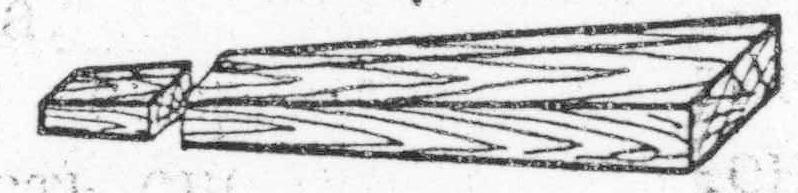

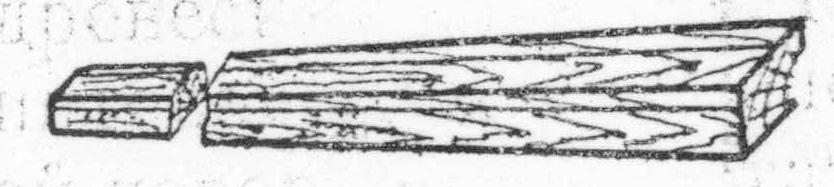

| 5 | Разметить ширину заготовки в узком месте | | Линейка, шило |
| 6 | Строгать обе кромки | | Рубанок, линейка |

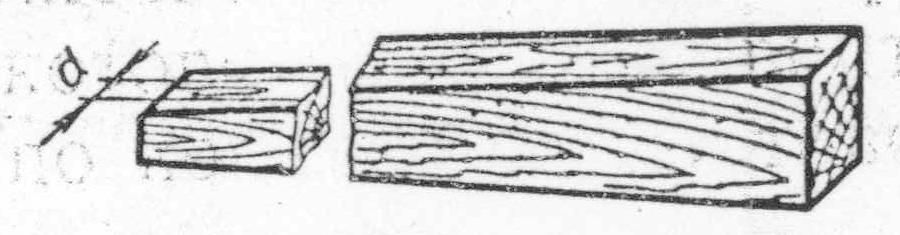

| 7 | Разметить толщину рукояти в узком конце | | Линейка, шило |
| 8 | Строгать обе пласти | | Рубанок, линейка |
| 9 | Разметить 4 продольные фаски | | Линейка, шило |

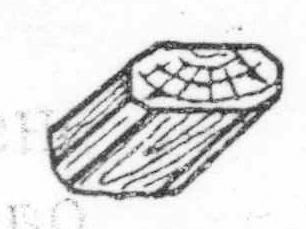

| 10 | Снять фаски |
| Рубанок |

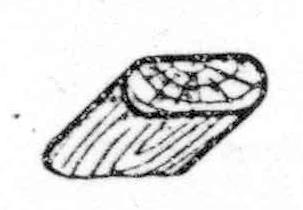

| 11 | Закруглить грани | | Рубанок, шкурка |
| 12 | Разметить закругление | | Шило |

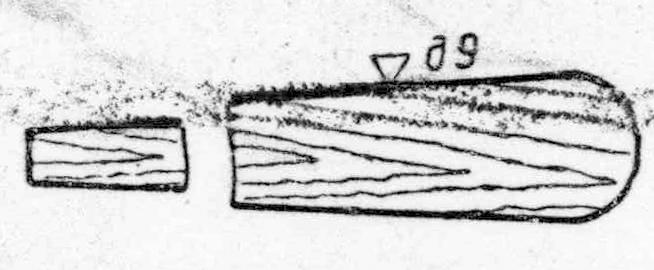

| 13 | Скруглить рукоятку |
| Стамеска, шило |

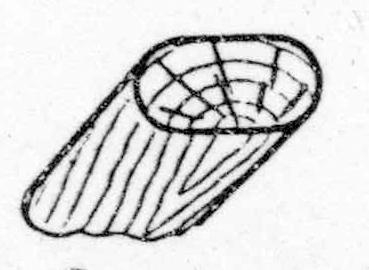

| 14 | Шлифовать рукоятку | | Шлифовальная шкурка |
