Муниципальное бюджетное учреждение дополнительного образования
«Центр детского творчества Автозаводского района»
Технологическая карта по изготовлению
3D-модели «Подставка для телефона»
в САПР Tinkercad
Автор: Чулкова Евгения Андреевна,
педагог-организатор
г. Нижний Новгород
2026
Цель: создать 3D-модель подставки для телефона в САПР Tinkercad и напечатать её на 3D-принтере
Задачи:
Придумать, как будет выглядеть модель;
Смоделировать модель в САПР;
Распечатать модель на 3D-принтере.
Этапы работы по созданию 3D-модели в САПР Tinkercad
| Скриншот этапа работы | Описание этапа работы |
|
| На рабочую плоскость перемещаем фигуру Параллелепипед в режиме Тело, задаём ей размеры 130х130х70, радиус 1,5 |
|
| Создаём вырез под телефон На рабочую плоскость помещаем фигуру Параллелепипед в режиме Отверстие, задаём ей размеры 142х187х130, поворачиваем на 22,5 градуса, радиус 1,5. Располагаем её так, чтобы снизу оставалось 10 мм, и занимала 30 мм в длину на фигуре. Опускаем немного вниз. Создаём группу слияния |
|

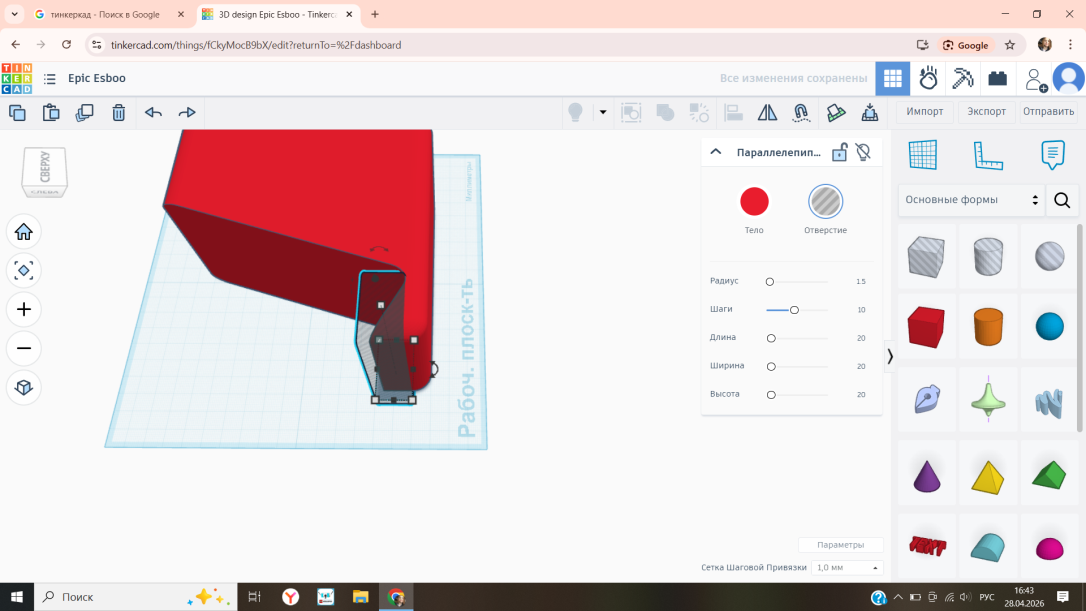

| Удаляем лишний хвост у выреза под телефон На рабочую плоскость помещаем фигуру Параллелепипед в режиме Отверстие, задаём ей размеры 36х20х80, радиус 1,5, располагаем на хвостике, опускаем немного вниз и создаём группу слияния |
|

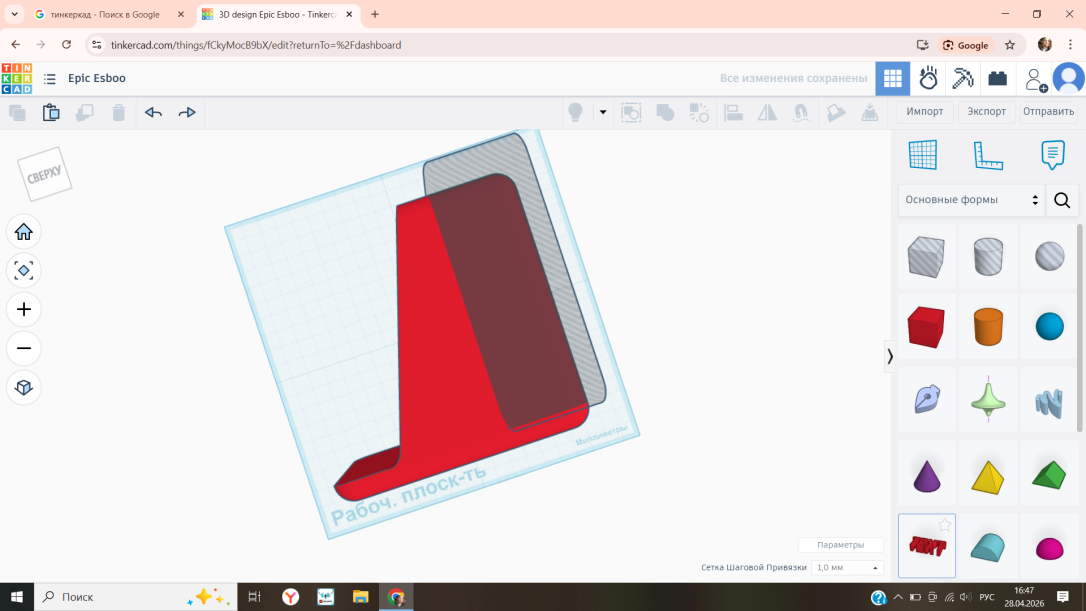

| Создаём пространство для равновесия подставки На рабочую плоскость перемещаем фигуру Параллелепипед в режиме Тело, задаём ей размеры 131х49х80, радиус 1,5. Помещаем её справа от фигуры так, чтобы внизу оставалось 10 мм. Опускаем немного вниз и создаём группу слияния Убираем остатки с помощью фигуры Крыша. Задаём ей размеры 147х62х224, ставим режим Отверстие, располагаем справа, создаём группу слияния |
|
| Создаём держатели для телефона На рабочую плоскость перемещаем фигуру Параллелепипед в режиме Тело, задаём ей размеры 15х10х10, радиус 1,5, поднимаем на 10 мм, располагаем на месте для телефона с краю. Дублируем фигуру и поднимаем 2 фигуру на 50 мм. Создаём группу слияния |
|
| Создаём надпись 1. Надпись с названием клуба На рабочую плоскость перемещаем фигуру Текст в режиме Тело, задаём ей размеры 50х25х2. Переворачиваем, располагаем снизу опоры 2. Надпись с годом На рабочую плоскость перемещаем фигуру Текст в режиме Тело, задаём ей размеры 30х15х2. Переворачиваем, располагаем снизу опоры Обе фигуры выравниваем посередине. Создаём группу слияния |
| Итоговое изображение модели | |
|
| |
| Напечатаная модель | |
|
| |
