Технологическая карта урока "Магнитное поле и его графическое изображение. Неоднородное и однородное магнитные поля".

Тема:

Магнитное поле и его графическое изображение. Неоднородное и однородное магнитные поля.

Цель :

• Образовательные: установить связь между направлением магнитных линий магнитного поля тока и направлением тока в проводнике. Ввести понятие неоднородного и однородного магнитных полей. На практике получить картину силовых линий магнитного поля постоянного магнита, соленоида, проводника по которому течет электрический ток. Систематизировать знания по основным вопросам темы “Электромагнитное поле”, продолжить учить решать качественные и экспериментальные задачи.

• Развивающие: активизировать познавательную деятельность обучающихся на уроках физики. Развивать познавательную активность учащихся.

• Воспитательные: содействовать формированию идеи познаваемости мира. Воспитывать трудолюбие, взаимопонимание между учениками и учителем.

Планируемый результат

Предметные умения

УДД

Выделяют и формулируют познавательную цель. Строят логические цепи рассуждений. Выдвигают и обосновывают гипотезы, предлагают способы их проверки

Основные понятия

Магнитное поле. Графическое изображение магнитного поля.

Организация пространства

Межпредметные связи

Формы работы

Ресурсы

Словесный, наглядный, частично-поисковый, проблемный

Учебник, тетрадь, компьютер, мультимедийный проектор и экран,

лабораторное оборудование

Ход урока:

Деятельность учителя

Деятельность учащихся

Познавательная

Коммуникативная

Регулятивная

Осуществляемые

действия

Формируемые

способы

деятельности

Осуществляемые

действия

Формируемые

способы

деятельности

Осуществляемые

действия

Формируемые

способы

деятельности

Организация внимания учащихся

Актуализация ранее изученного

1. В результате чего образуется эхо?

2. Почему эхо не возникает в маленькой, заполненной мебелью комнате, но возникает в большом полупустом зале?

2. Может ли звук распространяться в газах, жидкостях, твердых телах? Ответы подтвердите примерами.

3. Какие тела лучше проводят звук: упругие или пористые? Приведите примеры упругих и пористых тел.

4. Каким образом обеспечивают звукоизоляцию помещении, т. е. защищают помещения от посторонних звуков?

1. С какой частотой колеблется барабанная перепонка уха человека, когда до нее доходит звук?

2. Какую волну продольную или поперечную — представляет собой звук, распространяющийся в воздухе? в воде? З. Приведите пример, показывающий, что звуковая волна распространяется не мгновенно, а с определенной скоростью. 4. В каком веке и как была измерена скорость звука в воздухе?

5. Чему равна скорость распространения звука в воздухе при 20 °С?

б. Зависит ли скорость звука от того, в какой среде он распространяется?

Рассматривают

рисунки.

Выдвигают

предположения о

теме урока.

Осуществляют

актуализацию

личного опыта.

Записывают

вопросы в

тетрадь.

Отвечают на вопросы

Выделять

существенную

информацию из

текста вопросов и

ответов.

Взаимодействуют

с учителем и

учащимися во

время опроса во

фронтальном

режиме.

Слушать

собеседника,

строить понятные

для собеседника

высказывания.

Участвовать в

диалоге, отвечать на

вопросы, слушать и

понимать речь

собеседника.

Контролируют

правильность

ответов

обучающихся.

Умение слушать

в соответствии с

целевой

установкой.

Принимать и

сохранять

учебную цель и

задачу,

дополнять,

уточнять

высказанные

мнения по

существу

полученного

задания.

Этап постановки целей и задач урока

Учитель подводит учащихся к формулировке темы урока.

Просит сформулировать и

записать в тетрадях вопросы по данной теме. Организует беседу по составленным учениками вопросам. Подводит итог беседы.

Ситуация. Много веков назад это было. В поисках овцы пастух зашёл в незнакомые места, в горы. Кругом лежали чёрные камни. Он с изумлением заметил, что его палку с железным наконечником камни притягивают к себе, словно её хватает и держит какая-то невидимая рука. Поражённый чудесной силой камней пастух принёс их в ближайший город – Магнесу. Здесь каждый мог убедиться в том, что рассказ пастуха не выдумка – удивительные камни притягивали к себе железные вещи! Более того, стоило потереть таким камнем лезвие ножа, и тот сам начинал притягивать железные предметы: гвозди, наконечники стрел. Будто из камня, принесённого с гор, в них перетекала какая-то сила, разумеется, таинственная.

- О каком камне идёт речь в предании? (О магните.) Как объяснить описанное явление? Какие ещё необычные свойства есть у камня?

Тела, длительное время сохраняющие намагниченность, называются постоянными магнитами или просто магнитами.

Рассматривают

рисунки.

Выдвигают

предположения о

теме урока.

Осуществляют

актуализацию

личного опыта.

Записывают

вопросы в

тетрадь.

Отвечают на вопросы

Выделять

существенную

информацию из

текста вопросов и

ответов.

Взаимодействуют

с учителем и

учащимися во

время опроса во

фронтальном

режиме.

Слушать

собеседника,

строить понятные

для собеседника

высказывания.

Участвовать в

диалоге, отвечать на

вопросы, слушать и

понимать речь

собеседника.

Контролируют

правильность

ответов

обучающихся.

Умение слушать

в соответствии с

целевой

установкой.

Принимать и

сохранять

учебную цель и

задачу,

дополнять,

уточнять

высказанные

мнения по

существу

полученного

задания.

Открытие новых знаний

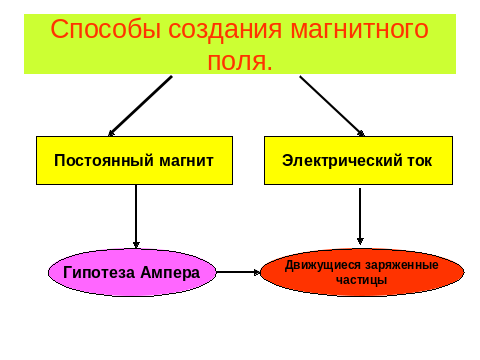

Из курса физики 8 класса мы знаем, что магнитное поле порождается электрическим током. Оно существует, например, вокруг металлического проводника с током. При этом ток создается электронами, направленно движущимися вдоль проводника. Магнитное поле возникает и в том случае, когда ток проходит через раствор электролита, где носителями зарядов являются положительно и отрицательно заряженные ионы, движущиеся навстречу друг другу.

Поскольку электрический ток — это направленное движение заряженных частиц, то можно сказать, что магнитное ноле создается движущимися заряженными частицами, как положительными, так и отрицательными.

Н апомним, что согласно гипотезе Ампера в атомах и молекулах вещества в результате движения электронов возникают кольцевые токи.

На рисунке 85 показано, что в магнитах эти элементарные кольцевые токи ориентированы одинаково. Поэтому магнитные поля, образующиеся вокруг каждого такого тока, имеют одинаковые направления. Эти поля усиливают друг друга, создавая поле внутри и вокруг магнита.

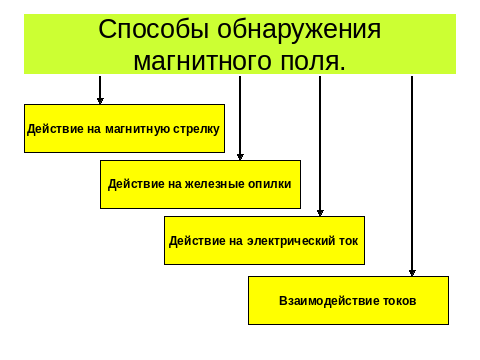

для наглядного представления магнитного поля мы пользовались магнитными линиями (их называют также линиями магнитного поля)1. Напомним, что магнитные линии — это воображаемые линии, вдоль которых расположились бы маленькие магнитные стрелки, помещенные в магнитное поле. Магнитную линию можно провести через любую точку пространства, в котором существует магнитное поле.

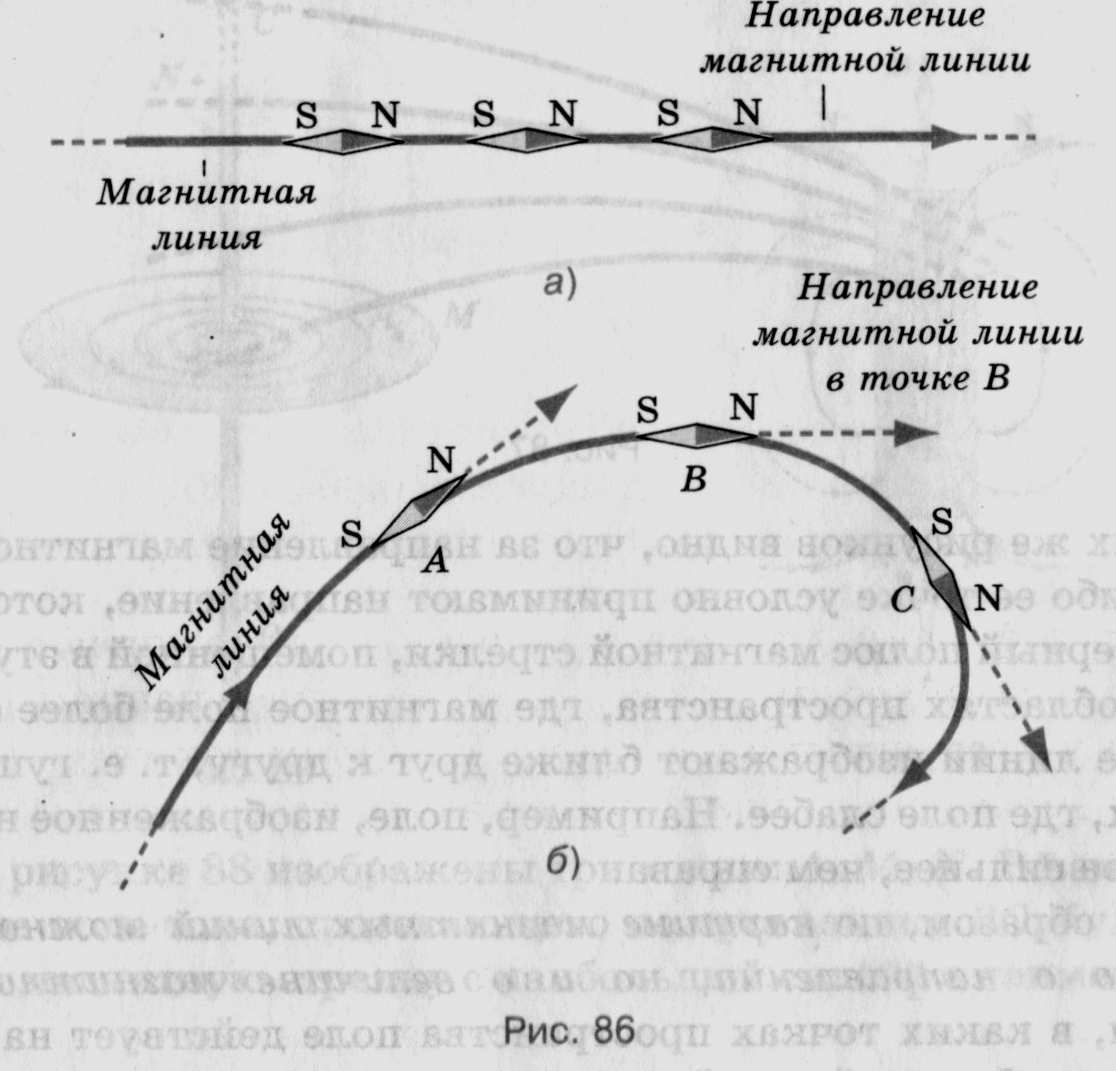

На рисунке 86 а, б показано, что магнитная линия (как прямолинейная, так и криволинейная) проводится так, чтобы в любой точке этой линии касательная к ней совпадала с осью магнитной стрелки помещенной в эту точку.

Магнитные линии являются замкнутыми. Например, картина магнитных линий прямого проводника с током представляет собой концентрические окружности, лежащие в плоскости, перпендикулярной проводнику.

Из этих же рисунков видно, что за направление магнитной линии в какой-либо ее точке условно принимают направление, которое указывает северный полюс магнитной стрелки, помещенной в эту точку.

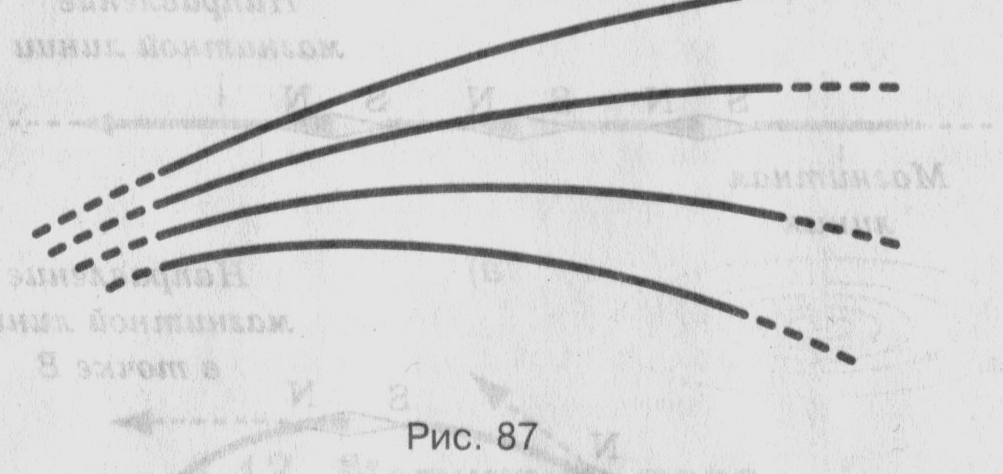

В тех областях пространства, где магнитное поле более сильное, магнитные линии изображают ближе друг к другу, т. е. гуще, чем в тех местах, где поле слабее. Например, поле, изображенное на рисунке 87, слева сильнее, чем справа.

Таким образом, по картине магнитных линий можно судить не только о направлении, но и о величине магнитного поля (т. е. о том, в каких точках пространства поле действует на магнитную стрелку с большей силой, а в каких — с меньшей).

Рассмотрим картину линий магнитного поля постоянного полосового магнита, изображенную на рисунке 89. Из курса физики 8 класса мы знаем, что магнитные линии выходят из северного полюса магнита и входят в южный. Внутри магнита они направлены от южного полюса к северному. Магнитные линии не имеют ни начала, ни конца: они либо замкнутые, либо, как средняя линия на рисунке, идут из бесконечности в бесконечность.

Вне магнита магнитные линии расположены наиболее густо у его полюсов. Значит, возле полюсов поле самое сильное, а по мере удаления от полюсов оно ослабевает. Чем ближе к полюсу магнита расположена магнитная стрелка, тем с большей по модулю силой действует на нее поле магнита. Поскольку магнитные линии искривлены, то, направление силы, с которой поле действует на стрелку, тоже меняется от точки к точке.

Таким образом, сила, с которой поле полосового магнита действует на помещенную в это поле магнитную с трелку, в разных точках поля может быть различной как по модулю, так и по направлению. Такое поле называется неоднородным1. Линии неоднородного магнитного поля искривлены, их густота меняется от точки к точке.

Еще одним примером неоднородного магнитного поля может служить поле вокруг прямолинейного проводника с током. На рисунке 90 изображен участок такого проводника, расположенный перпендикулярно к плоскости чертежа. Кружочком обозначено сечение проводника. Точка означает, что ток направлен из-за чертежа к нам, как будто мы видим острие стрелы, указывающей направление тока (ток, направленный от нас за чертеж, обозначают крестиком, как будто мы видим хвостовое оперение стрелы, направленной по току).

И з этого рисунка видно, что магнитные линии поля, созданного прямолинейным проводником с током, представляют собой концентрические окружности, расстояние между которыми увеличивается по мере удаления от проводника. В некоторой ограниченной области пространства можно создать однородное магнитное поле, т. е. поле, в любой точке которого сила действия на магнитную стрелку одинакова по модулю и направлению.

На рисунке 91 показано однородное поле, возникающее внутри так называемого соленоида, т. е. проволочной цилиндрической катушки с током. Поле внутри соленоида можно считать однородным, если длина соленоида значительно больше его диаметра (вне соленоида поле неоднородно, его магнитные линии расположены примерно так же, как у полосового магнита). Из этого рисунка мы видим, что магнитные линии однородного магнитного поля параллельны друг другу и расположены с одинаковой густотой.

Однородным является также поле внутри постоянного полосового магнита в центральной его части (сы. рис. 89).

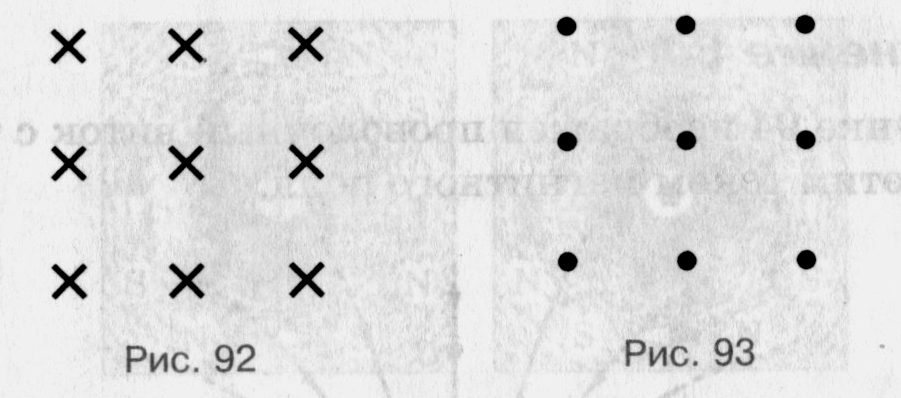

Для изображения магнитного поля пользуются следующим приемом. Если линии однородного магнитного поля расположены перпендикулярно к плоскости чертежа и направлены от нас за чертеж, то их изображают крестиками (рис. 92), а если из-за чертежа к нам — то точками (рис. 93). Как и в случае с током, каждый крестик — это как бы видимое нами хвостовое оперение летящей от нас стрелы, а точка — острие стрелы, летящей к нам (на обоих рисунках направление стрел совпадает с направлением магнитных линий).

Анализировать, сравнивать и обобщать факты. Выявлять причины.

 Преобразовывать информацию  из одного вида в другой. Составлять различные виды планов.

Информацию анализировать и оценивать её достоверность.

Отстаивая свою точку зрения, приводить аргументы, подтверждая их фактами.

Уметь взглянуть на ситуацию с иной позиции и договариваться с людьми иных позиций.

Понимая позицию другого, различать в его речи: мнение (точку зрения), доказательство (аргументы), факты.

Самостоятельно обнаруживать и формулировать учебную проблему, определять цель учебной деятельности.

Выдвигать версии решения проблемы, осознавать конечный результат, выбирать из предложенных и искать самостоятельно  средства достижения цели.

Сверять свои действия с целью и при необходимости исправлять ошибки самостоятельно.

Первичное закрепление во внешней речи

Задает вопросы по обсуждаемой проблеме.

Учитель анализирует ответы учащихся.

У пр.34 (1)

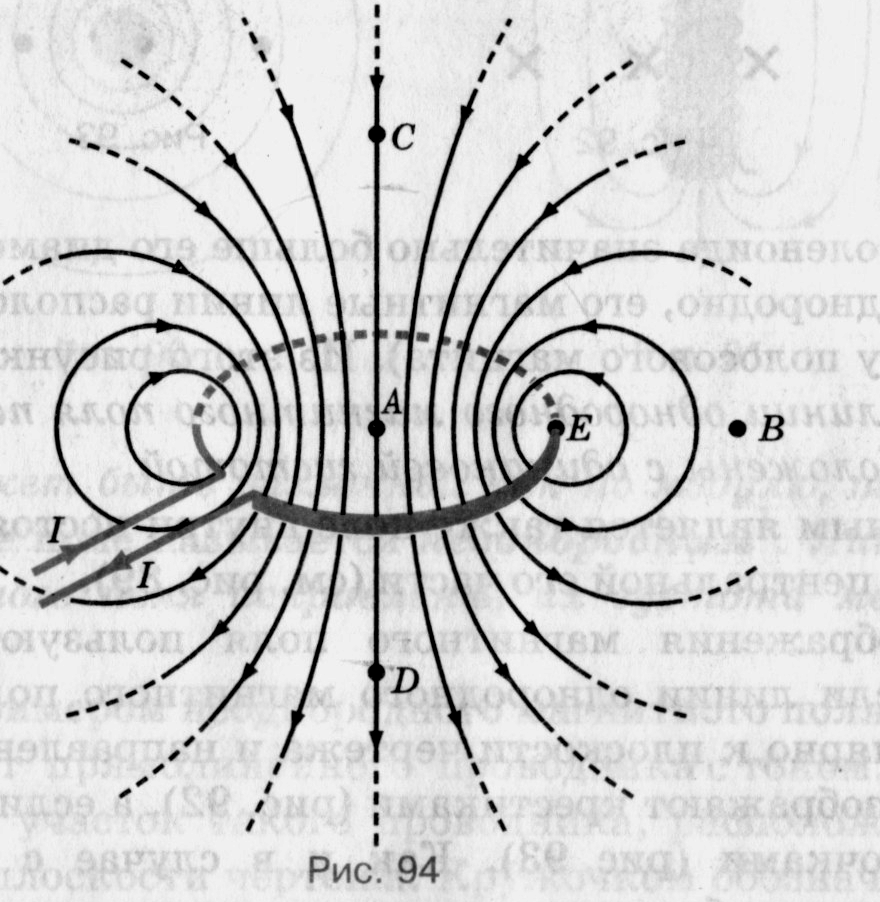

1. На рисунке 94 изображен проволочный виток с током и линии создаваемого этим током магнитного поля.

а) Есть ли среди указанных на рисунке точек А, В, С и 1) такие, в которых поле действовало бы на магнитную стрелку с одинаковой по модулю силой? (АС = АВ, АЕ = ВЕ.) Если такие точки есть, укажите их.

б) В какой из точек: А, В, С или В — поле действует на магнитную стрелку с наибольшей силой?

2. Рассмотрите рисунок 94 и определите, можно ли в неоднородном магнитном поле, созданном витком с током, найти такие точки, в которых сила действия поля на магнитную стрелку была бы одинакова как по модулю, так и по направлению. Если да, то сделайте в тетради рисунок, аналогичный рисунку 94, и укажите на нем хотя бы две пары таких точек.

Отвечают на

вопросы.

Осознанно и

произвольно строить

речевое

высказывание в

устной форме.

Структурировать

знания, выделять

существенную

Взаимодействуют

с учителем и

учащимися во

время опроса во

фронтальном

режиме.

Получать

необходимую

информацию,

отстаивать свою

точку зрения в

диалоге.

Взаимодействовать

с одноклассниками.

Контролируют

правильность

ответов

обучающихся.

Принимать и

сохранять

учебную цель и

задачу.

Итог урока

1. Чем порождается магнитное поле?

2. Чем создается магнитное поле постоянного магнита?

3. Что такое магнитные линии?

4. Как располагаются магнитные стрелки в магнитном поле, линии которого прямолинейны? криволинейны?

5. Что принимают за направление магнитной линии в какой-либо ее точке?

б. Как с помощью магнитных линий можно показать, что в одной области пространства поле сильнее, чем в другой?

7. 0 чем можно судить по картине линий магнитного поля?

1. Что вы знаете о направлении и форме линий поля полосового магнита?

2. Какое магнитное поле — однородное или неоднородное — образуется вокруг полосового магнита? вокруг прямолинейного проводника с током? внутри соленоида, длина которого значительно больше его диаметра?

З. Что можно сказать о модуле и направлении силы, действующей на магнитную стрелку в разных точках неоднородного магнитного поля? однородного магнитного поля?

4. Сравните картины расположения линий в неоднородном и однородном магнитных полях.

5. Как изображают линии магнитного поля, направленные перпендикулярно к плоскости чертежа?

Отвечают на вопросы

Осознанно и произвольно строят речевое высказывание в устной форме.

Участвуют в обсуждении содержания урока во фронтальном режиме

Понимать на слух ответы учащихся, уметь формулировать собственное мнение и позицию.

Контроль правильности ответов учащихся

Умение слушать в соответствие с целевой установкой. Уточнение и дополнение высказываний учащихся

Домашнее задание

Объясняет домашнее задание.

§

Приготовить сообщения на тему: « М.п. Земли»,

«М.п. в живых организмах», «Магнитные бури».

Зрительное знакомление с содержанием домашнего задания и инструкцией по выполнению.

Определяют область применения полученных знаний

Обсуждают, задают вопросы

Пропедевтика самостоятельной постановки и выполнения коммуникативной задачи.

Самостоятельно определяют степень сложности выполнения задания и необходимой помощи.

Готовность к самостоятельным действиям по воспроизведению и применению полученных знаний.

Рефлексия (целостное осмысление и обобщение полученной информации, выработка собственного отношения к изученному материалу и его повторная проблематизация, анализ всего процесса изучения материала)

Организует обсуждение

достижений. Предлагает

определить уровень

своих достижений,

наметить перспективы работы.

Участвуют в

беседе по

обсуждению

достижений,

отвечая на

вопросы, делают

выводы.

Анализировать

степень усвоения

нового материала

Выслушивают

одноклассников,

озвучивают своё

мнение

Строить понятные

для собеседника

высказывания

Оценивают

уровень личных

достижений,

уточняют

пробелы в

знаниях.

Принимать и

сохранять

учебную цель и

задачи,

осуществлять

самоконтроль,

планировать

будущую

деятельность.

Анализ активности учащихся
