Технология проектирования ЭИС

Технология проектирования ЭИС

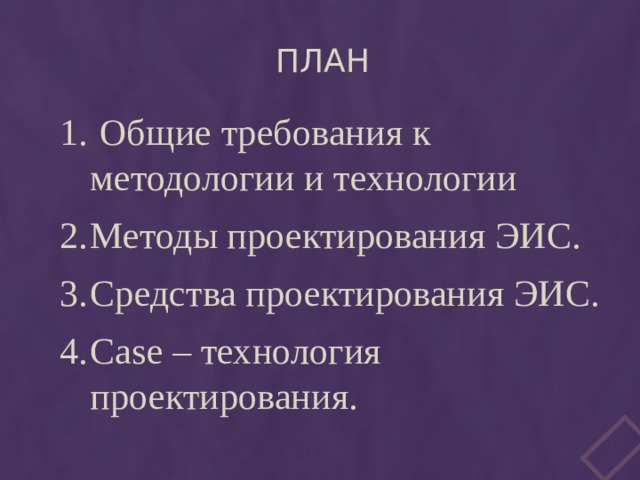

План

• Общие требования к методологии и технологии
• Методы проектирования ЭИС.
• Средства проектирования ЭИС.
• Case – технология проектирования.

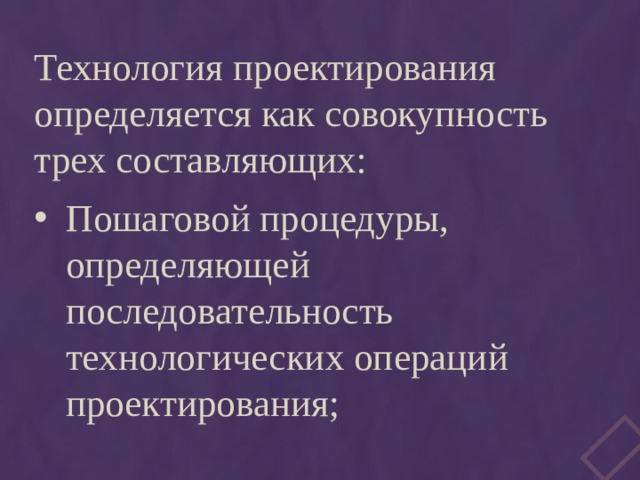

Технология проектирования определяется как совокупность трех составляющих:

• Пошаговой процедуры, определяющей последовательность технологических операций проектирования;

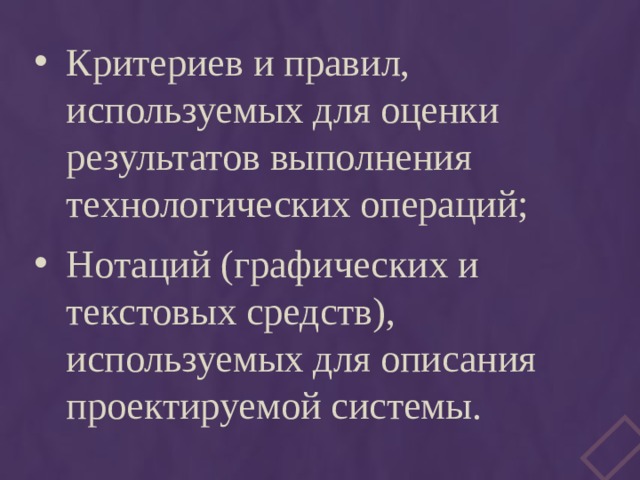

• Критериев и правил, используемых для оценки результатов выполнения технологических операций;
• Нотаций (графических и текстовых средств), используемых для описания проектируемой системы.

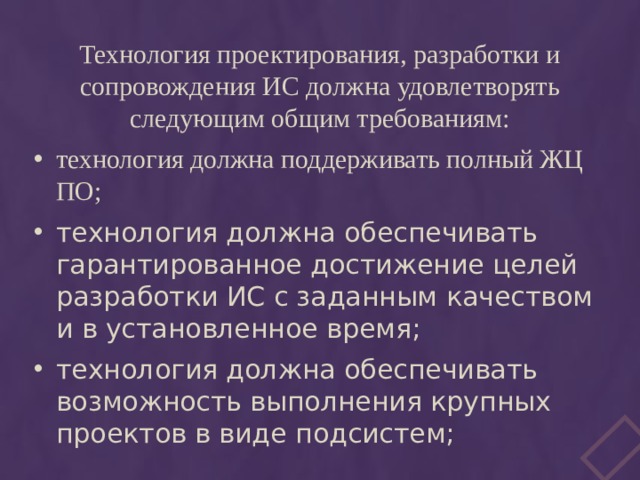

Технология проектирования, разработки и сопровождения ИС должна удовлетворять следующим общим требованиям:

• технология должна поддерживать полный ЖЦ ПО;
• технология должна обеспечивать гарантированное достижение целей разработки ИС с заданным качеством и в установленное время;
• технология должна обеспечивать возможность выполнения крупных проектов в виде подсистем;

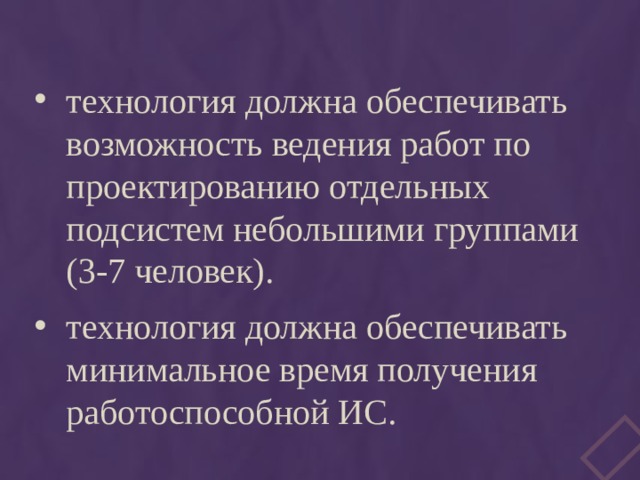

• технология должна обеспечивать возможность ведения работ по проектированию отдельных подсистем небольшими группами (3-7 человек).
• технология должна обеспечивать минимальное время получения работоспособной ИС.

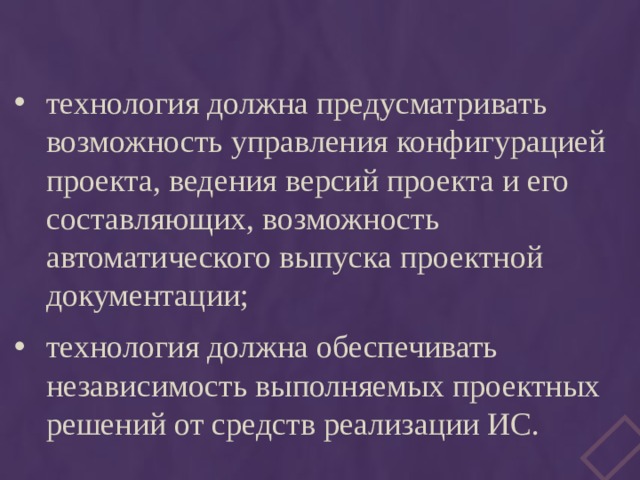

• технология должна предусматривать возможность управления конфигурацией проекта, ведения версий проекта и его составляющих, возможность автоматического выпуска проектной документации;
• технология должна обеспечивать независимость выполняемых проектных решений от средств реализации ИС.

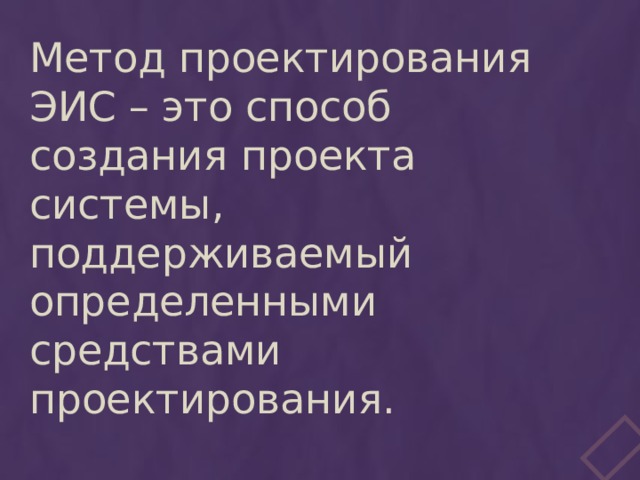

Метод проектирования ЭИС – это способ создания проекта системы, поддерживаемый определенными средствами проектирования.

Выделяют следующие методы:

• метод оригинального (индивидуального) проектирования;
• метод типового проектирования;
• метод автоматизированного проектирования.

Метод оригинального проектирования позволяет разработать проекты, ориентированные на решение первоочередных, наиболее трудоемких задач управления в соответствии с требованиями пользователей с учетом специфических особенностей объекта.

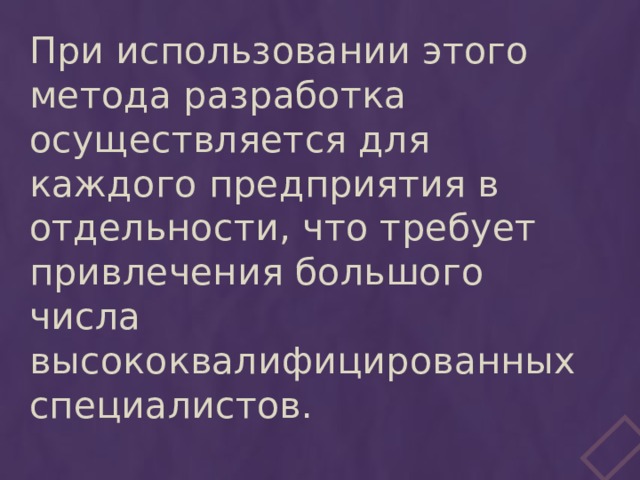

При использовании этого метода разработка осуществляется для каждого предприятия в отдельности, что требует привлечения большого числа высококвалифицированных специалистов.

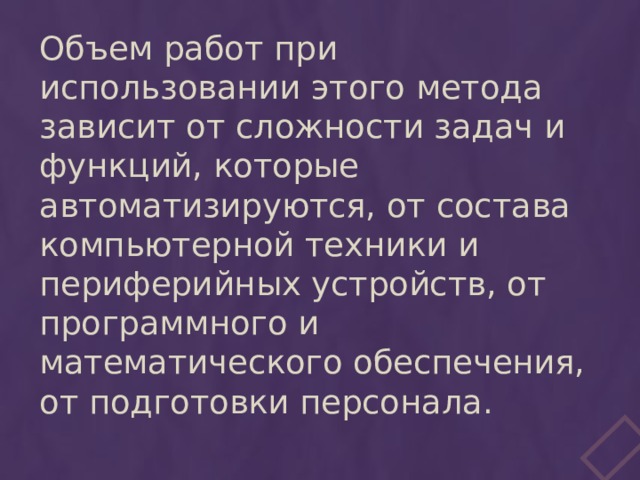

Объем работ при использовании этого метода зависит от сложности задач и функций, которые автоматизируются, от состава компьютерной техники и периферийных устройств, от программного и математического обеспечения, от подготовки персонала.

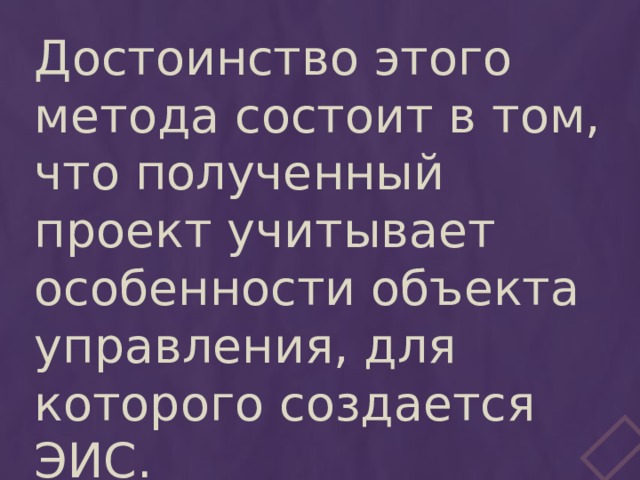

Достоинство этого метода состоит в том, что полученный проект учитывает особенности объекта управления, для которого создается ЭИС.

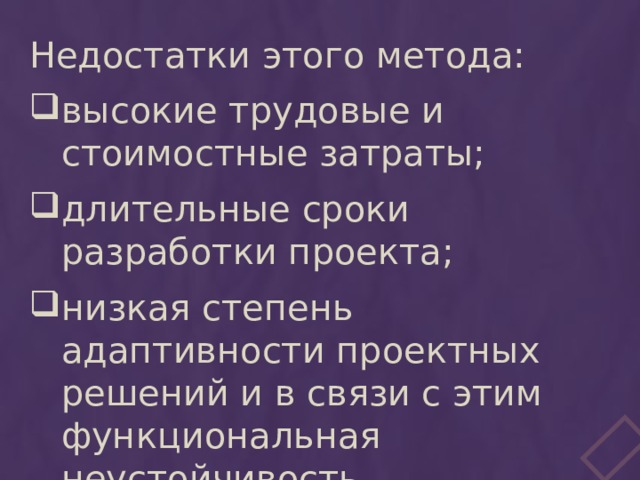

Недостатки этого метода:

• высокие трудовые и стоимостные затраты;
• длительные сроки разработки проекта;
• низкая степень адаптивности проектных решений и в связи с этим функциональная неустойчивость.

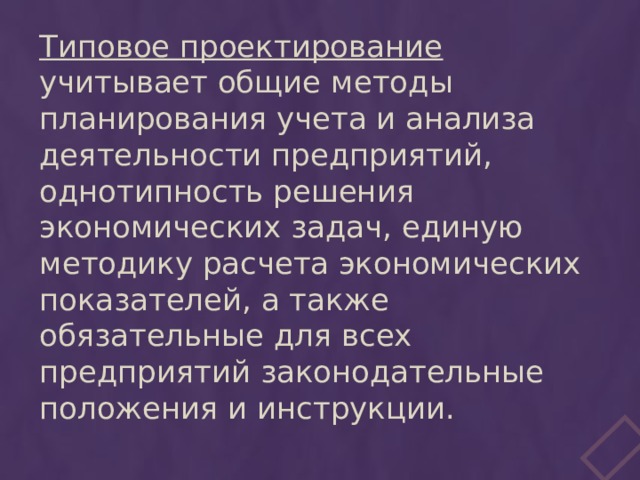

Типовое проектирование учитывает общие методы планирования учета и анализа деятельности предприятий, однотипность решения экономических задач, единую методику расчета экономических показателей, а также обязательные для всех предприятий законодательные положения и инструкции.

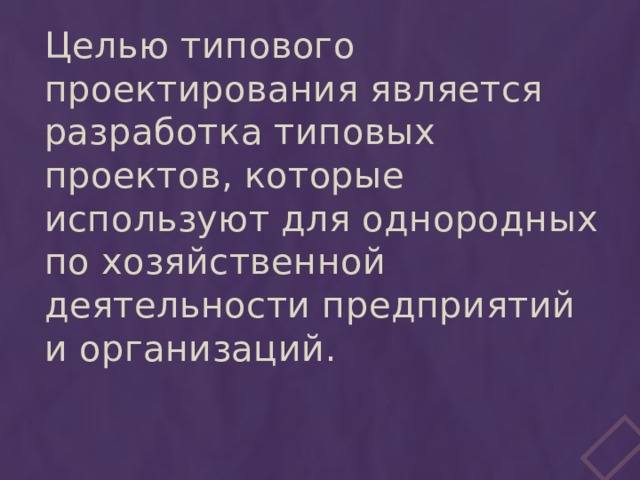

Целью типового проектирования является разработка типовых проектов, которые используют для однородных по хозяйственной деятельности предприятий и организаций.

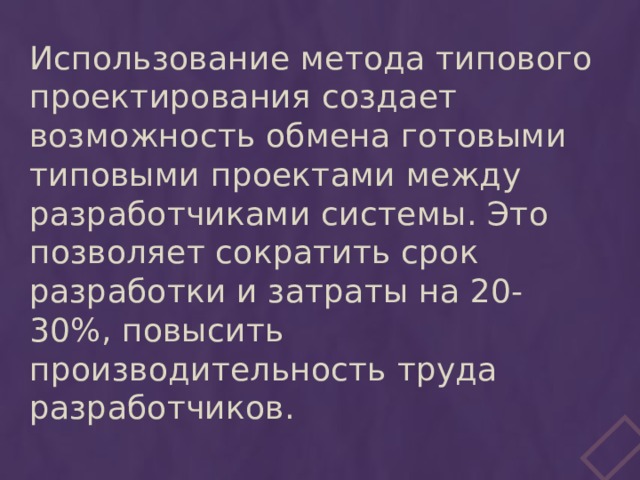

Использование метода типового проектирования создает возможность обмена готовыми типовыми проектами между разработчиками системы. Это позволяет сократить срок разработки и затраты на 20-30%, повысить производительность труда разработчиков.

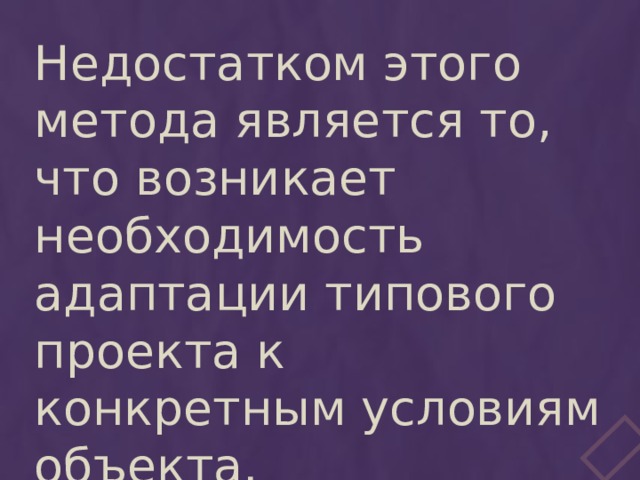

Недостатком этого метода является то, что возникает необходимость адаптации типового проекта к конкретным условиям объекта.

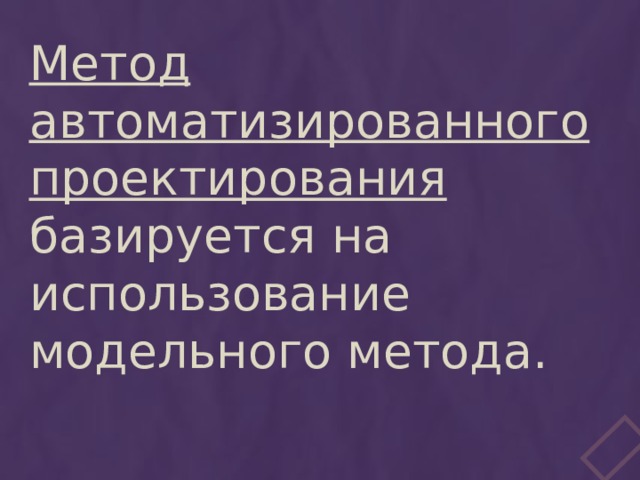

Метод автоматизированного проектирования базируется на использование модельного метода.

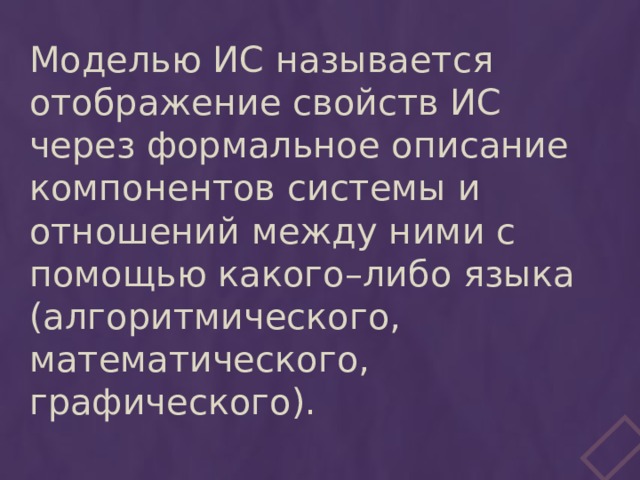

Моделью ИС называется отображение свойств ИС через формальное описание компонентов системы и отношений между ними с помощью какого–либо языка (алгоритмического, математического, графического).

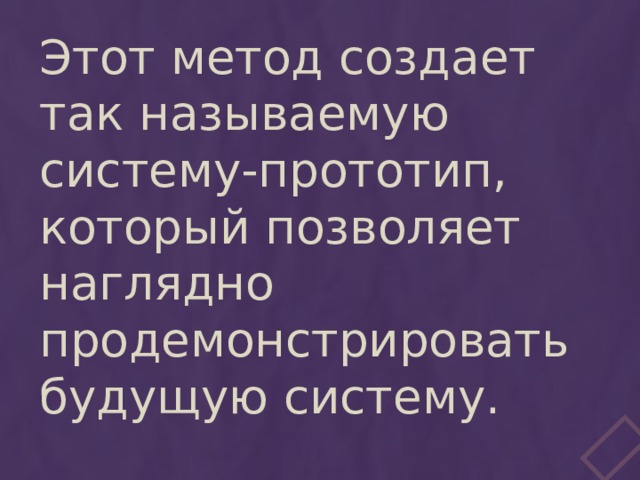

Этот метод создает так называемую систему-прототип, который позволяет наглядно продемонстрировать будущую систему.

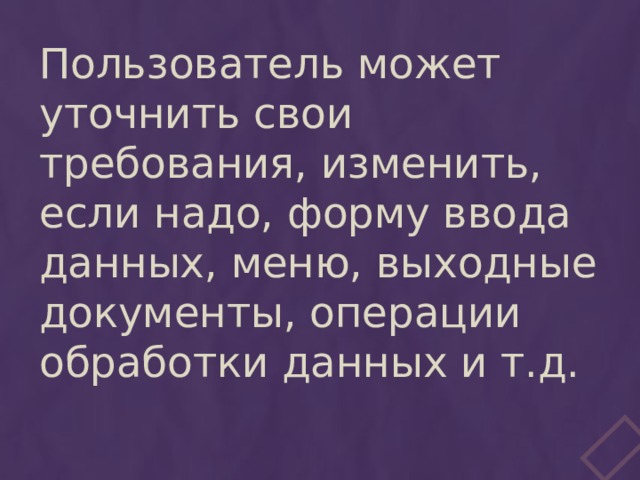

Пользователь может уточнить свои требования, изменить, если надо, форму ввода данных, меню, выходные документы, операции обработки данных и т.д.

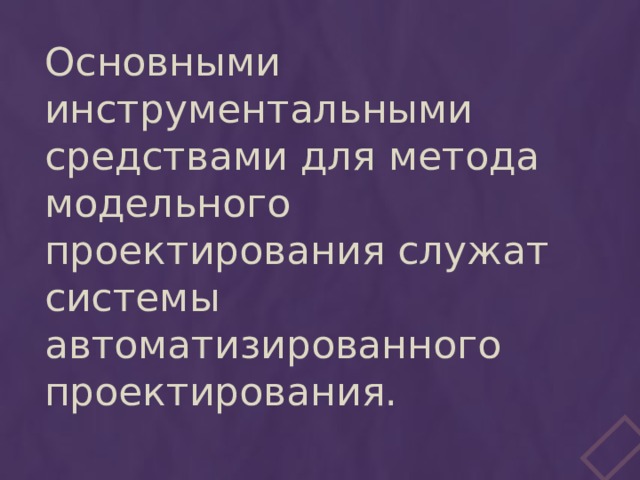

Основными инструментальными средствами для метода модельного проектирования служат системы автоматизированного проектирования.

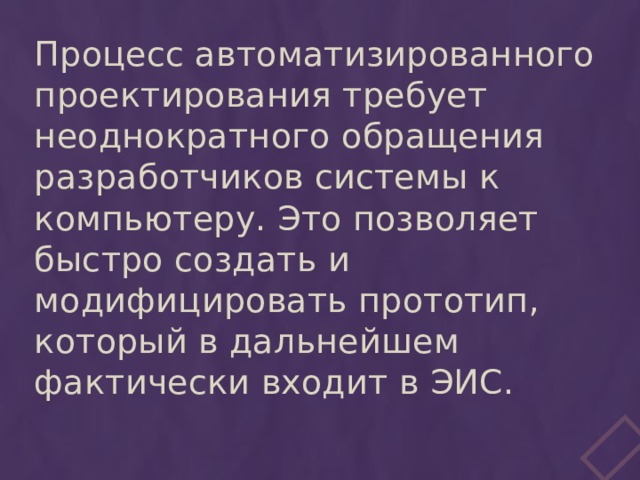

Процесс автоматизированного проектирования требует неоднократного обращения разработчиков системы к компьютеру. Это позволяет быстро создать и модифицировать прототип, который в дальнейшем фактически входит в ЭИС.

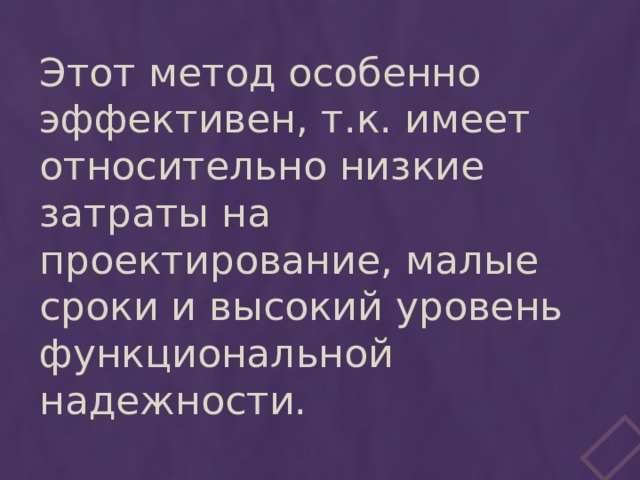

Этот метод особенно эффективен, т.к. имеет относительно низкие затраты на проектирование, малые сроки и высокий уровень функциональной надежности.

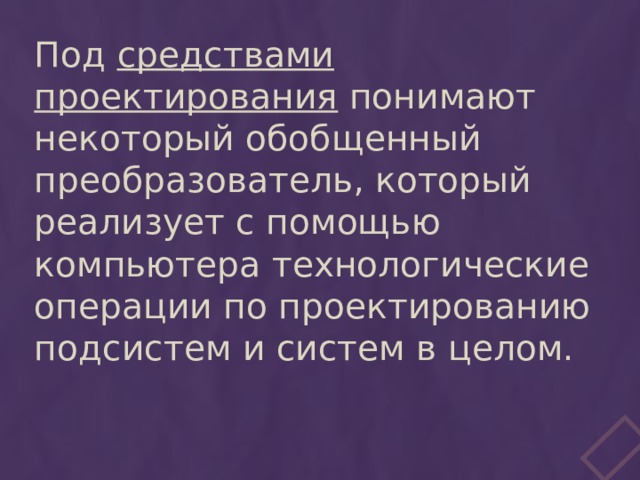

Под средствами проектирования понимают некоторый обобщенный преобразователь, который реализует с помощью компьютера технологические операции по проектированию подсистем и систем в целом.

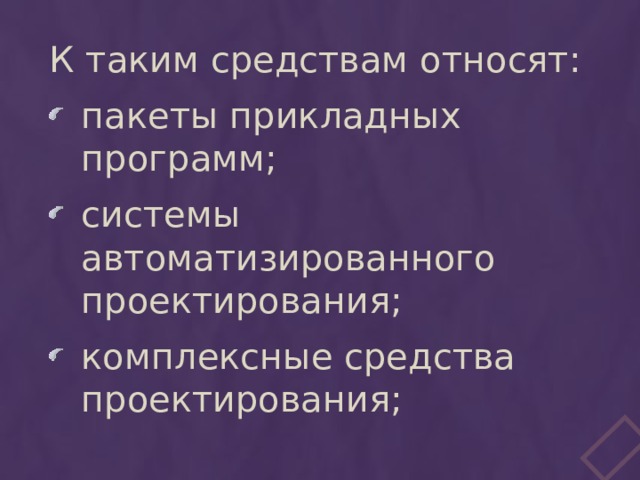

К таким средствам относят:

• пакеты прикладных программ;
• системы автоматизированного проектирования;
• комплексные средства проектирования;

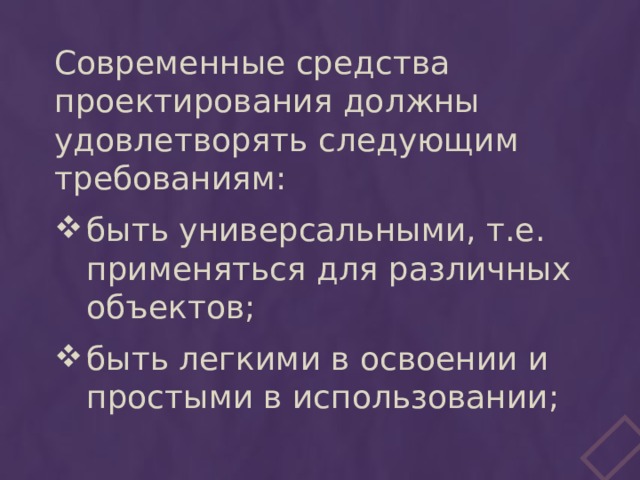

Современные средства проектирования должны удовлетворять следующим требованиям:

• быть универсальными, т.е. применяться для различных объектов;
• быть легкими в освоении и простыми в использовании;

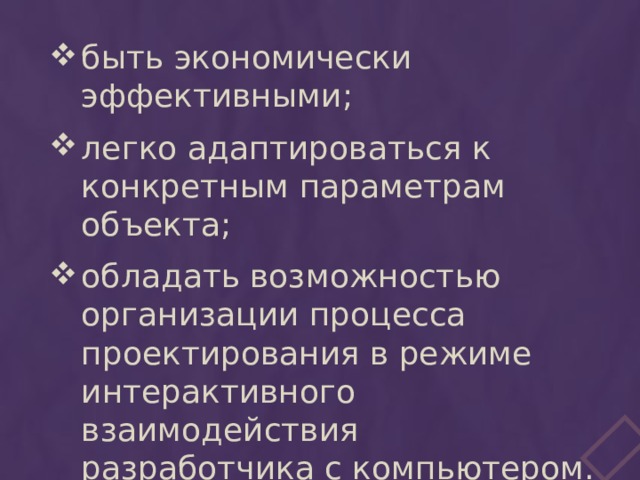

• быть экономически эффективными;
• легко адаптироваться к конкретным параметрам объекта;
• обладать возможностью организации процесса проектирования в режиме интерактивного взаимодействия разработчика с компьютером.

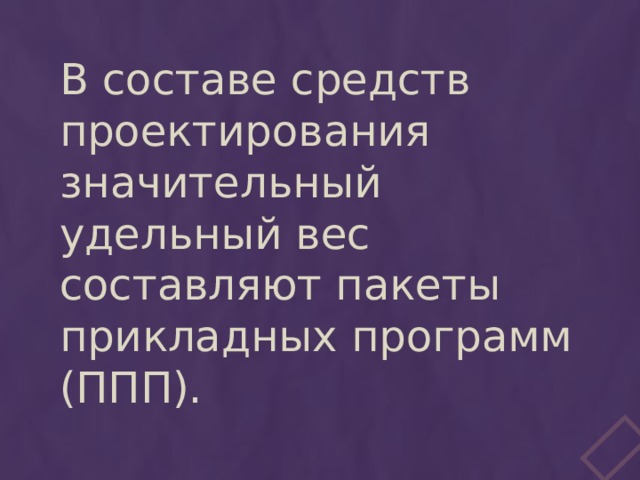

В составе средств проектирования значительный удельный вес составляют пакеты прикладных программ (ППП).

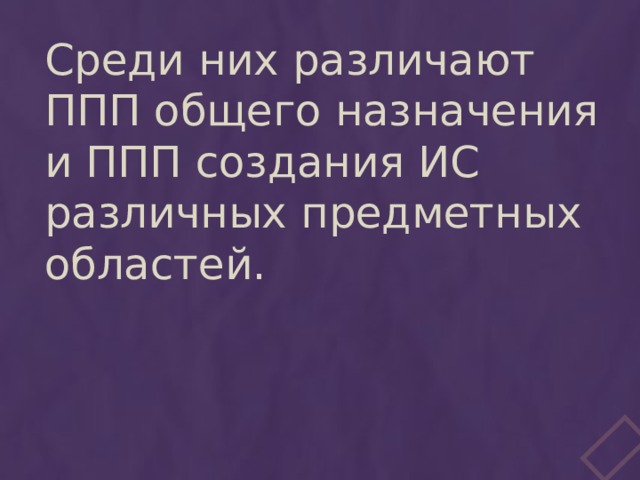

Среди них различают ППП общего назначения и ППП создания ИС различных предметных областей.

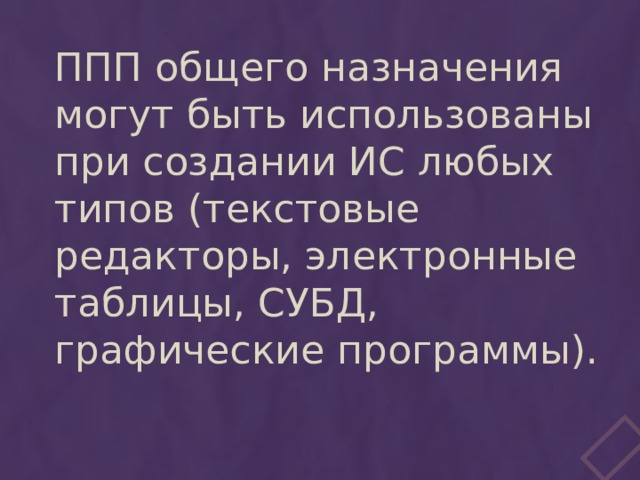

ППП общего назначения могут быть использованы при создании ИС любых типов (текстовые редакторы, электронные таблицы, СУБД, графические программы).

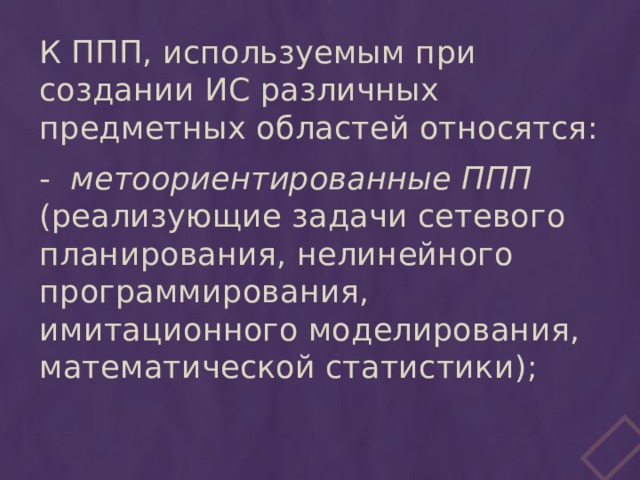

К ППП, используемым при создании ИС различных предметных областей относятся:

- метоориентированные ППП (реализующие задачи сетевого планирования, нелинейного программирования, имитационного моделирования, математической статистики);

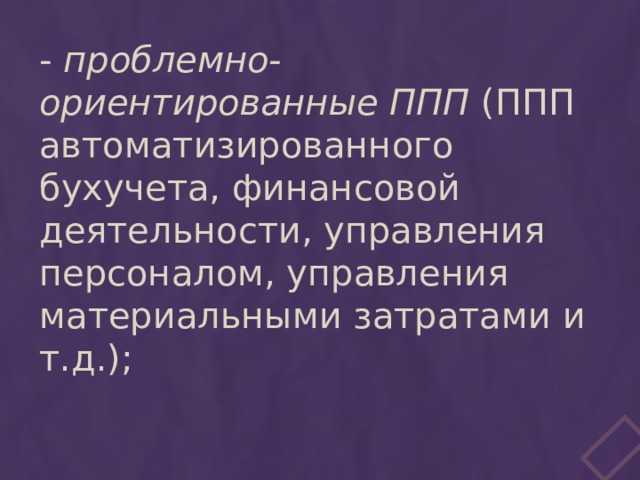

- проблемно-ориентированные ППП (ППП автоматизированного бухучета, финансовой деятельности, управления персоналом, управления материальными затратами и т.д.);

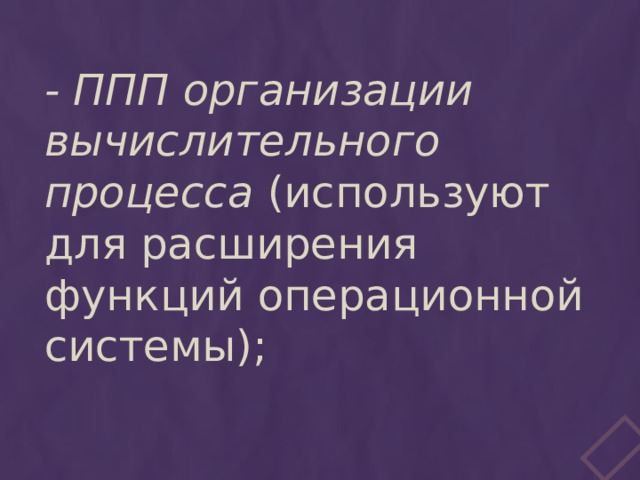

- ППП организации вычислительного процесса (используют для расширения функций операционной системы);

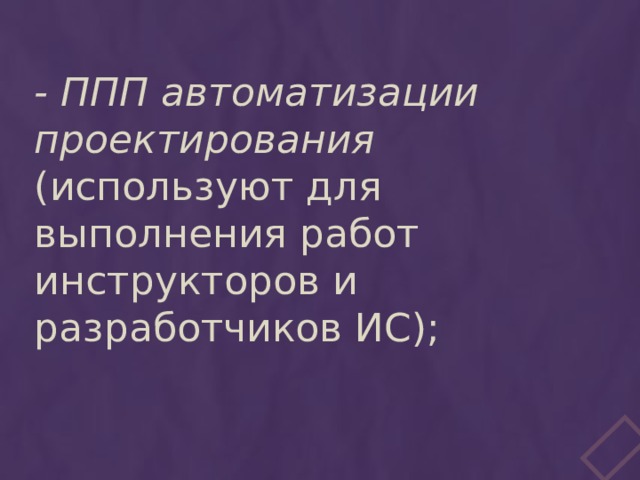

- ППП автоматизации проектирования (используют для выполнения работ инструкторов и разработчиков ИС);

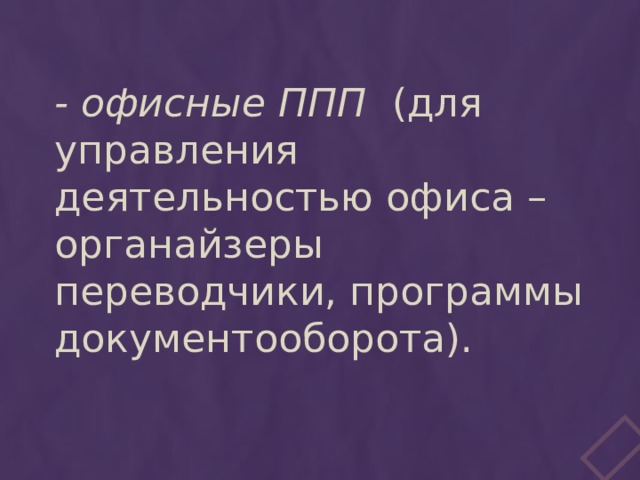

- офисные ППП (для управления деятельностью офиса – органайзеры переводчики, программы документооборота).

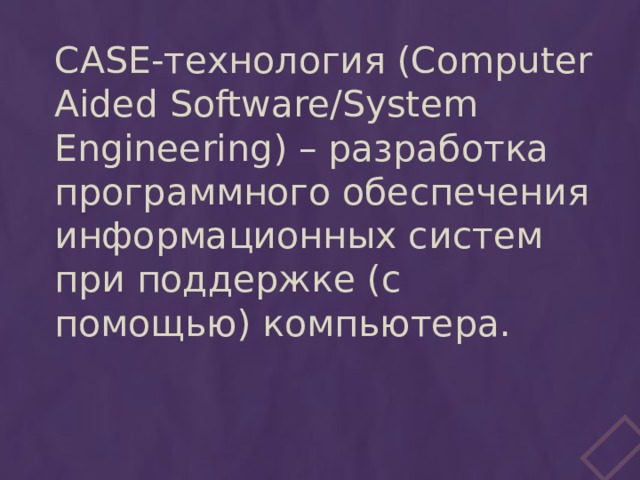

CASE-технология (Computer Aided Software/System Engineering) – разработка программного обеспечения информационных систем при поддержке (с помощью) компьютера.

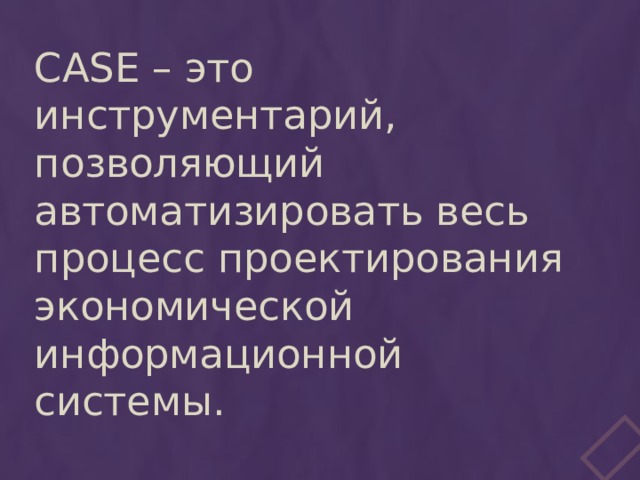

CASE – это инструментарий, позволяющий автоматизировать весь процесс проектирования экономической информационной системы.

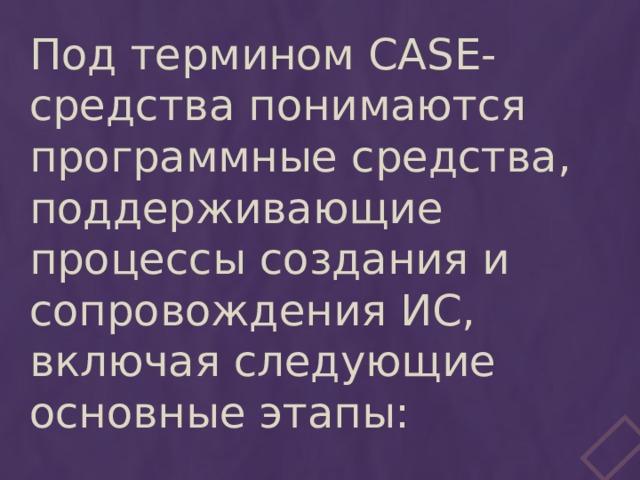

Под термином CASE-средства понимаются программные средства, поддерживающие процессы создания и сопровождения ИС, включая следующие основные этапы:

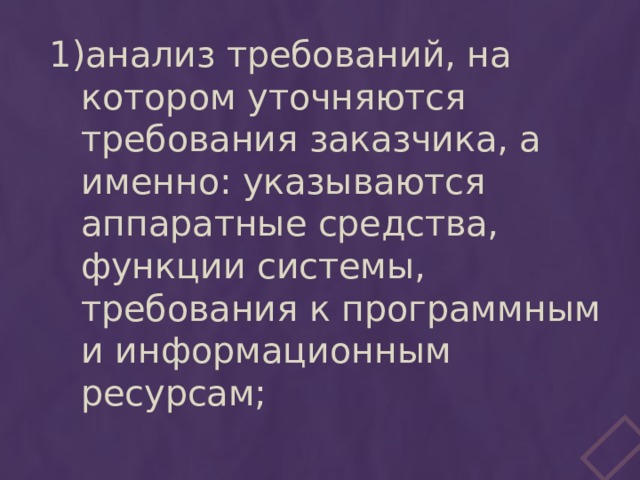

• анализ требований, на котором уточняются требования заказчика, а именно: указываются аппаратные средства, функции системы, требования к программным и информационным ресурсам;

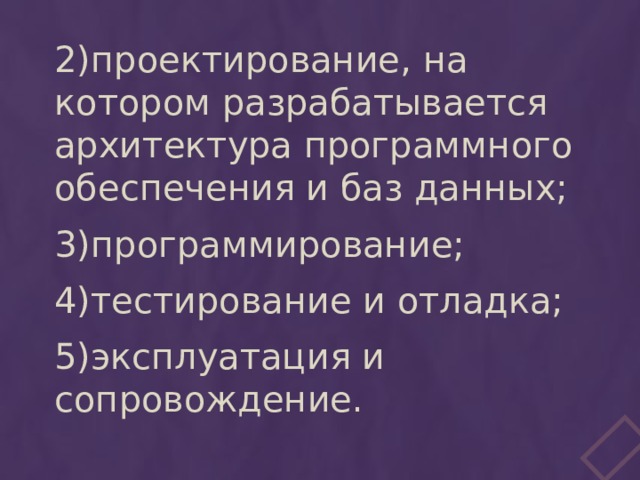

2)проектирование, на котором разрабатывается архитектура программного обеспечения и баз данных;

3)программирование;

4)тестирование и отладка;

5)эксплуатация и сопровождение.

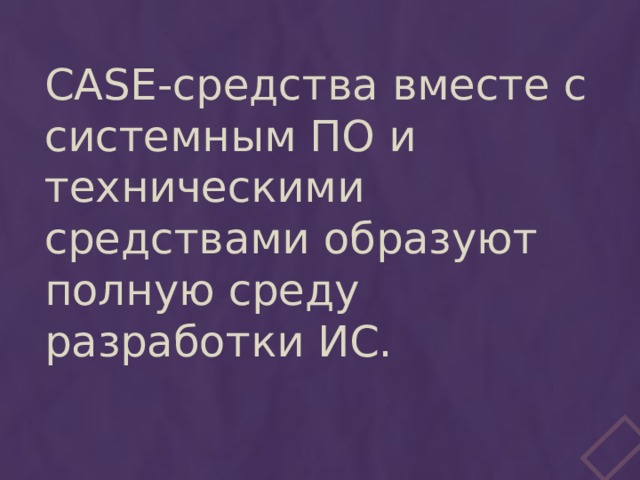

CASE-средства вместе с системным ПО и техническими средствами образуют полную среду разработки ИС.

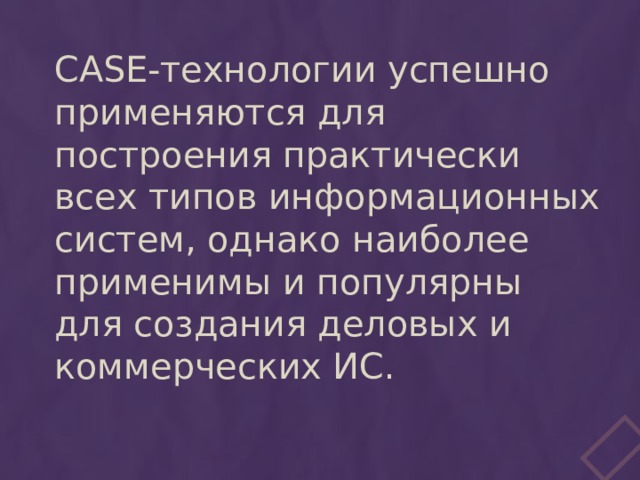

CASE-технологии успешно применяются для построения практически всех типов информационных систем, однако наиболее применимы и популярны для создания деловых и коммерческих ИС.

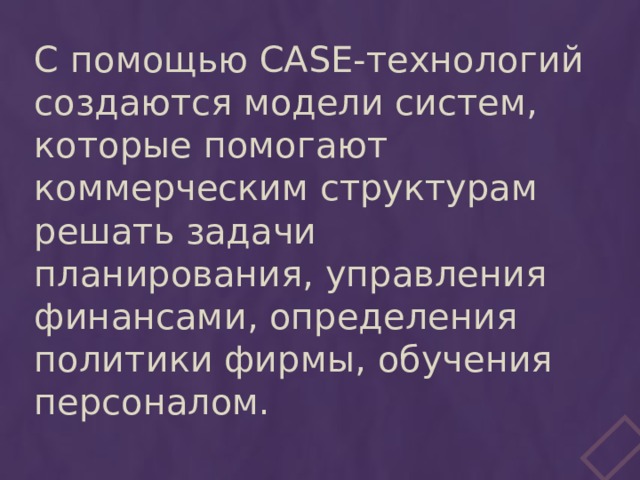

С помощью CASE-технологий создаются модели систем, которые помогают коммерческим структурам решать задачи планирования, управления финансами, определения политики фирмы, обучения персоналом.

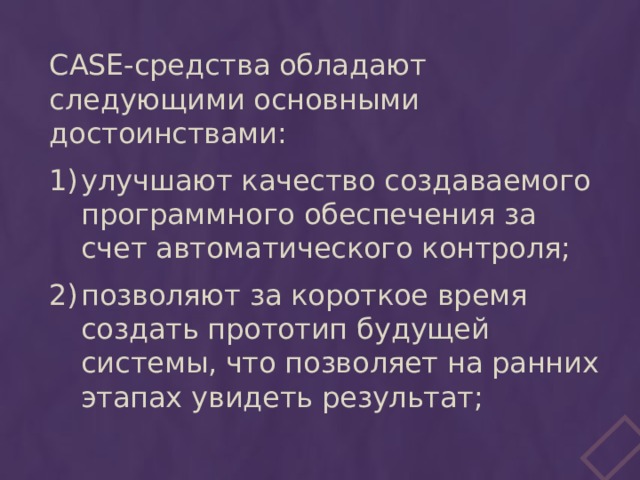

CASE-средства обладают следующими основными достоинствами:

• улучшают качество создаваемого программного обеспечения за счет автоматического контроля;
• позволяют за короткое время создать прототип будущей системы, что позволяет на ранних этапах увидеть результат;

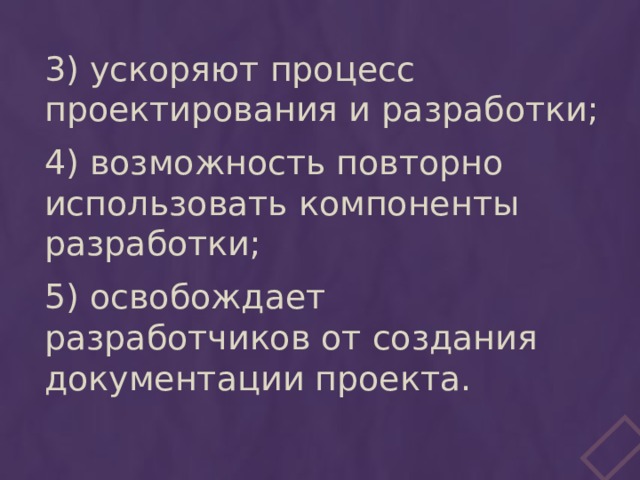

3) ускоряют процесс проектирования и разработки;

4) возможность повторно использовать компоненты разработки;

5) освобождает разработчиков от создания документации проекта.

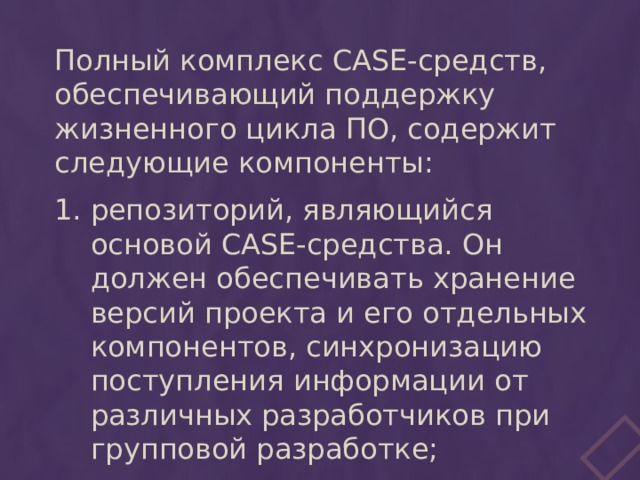

Полный комплекс CASE-средств, обеспечивающий поддержку жизненного цикла ПО, содержит следующие компоненты:

• репозиторий, являющийся основой CASE-средства. Он должен обеспечивать хранение версий проекта и его отдельных компонентов, синхронизацию поступления информации от различных разработчиков при групповой разработке;

2. графические средства анализа и проектирования, обеспечивающие создание и редактирование иерархически связанных диаграмм (потоков данных, "сущность-связь" и др.), образующих модели ИС;

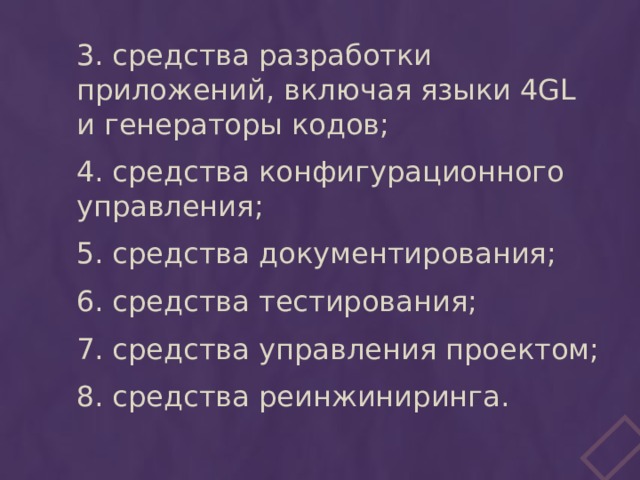

3. средства разработки приложений, включая языки 4GL и генераторы кодов;

4. средства конфигурационного управления;

5. средства документирования;

6. средства тестирования;

7. средства управления проектом;

8. средства реинжиниринга.

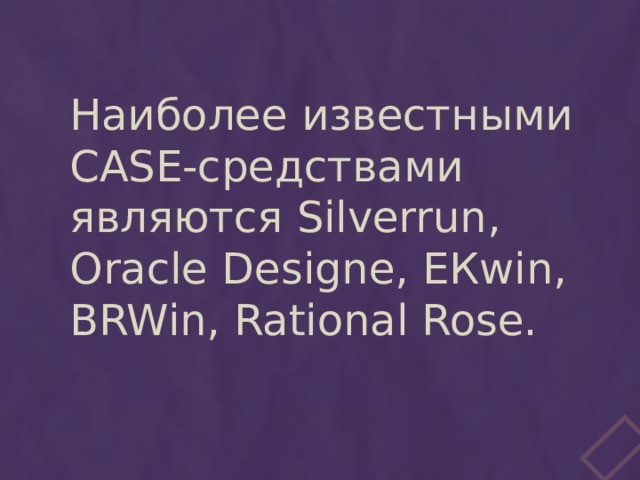

Наиболее известными CASE-средствами являются Silverrun, Oracle Designe, EКwin, BRWin, Rational Rose.
