Тема №40
Расчет и конструирование RC, LC – фильтров
Изучите методику расчета фильтров
Согласно таблице 1 рассчитайте параметры заданного фильтра
Рассчитать Г-образный фильтр верхней частоты с частотой среза 2 кГц.
Рисунок 68 Г-образный фильтр верхней частоты
Общее сопротивление делителя напряжения (https://diodov.net/delitel-napryazheniya-na-rezistorah/) – Rобщ= 5 кОм, частота среза фильтра – 2 кГц.
Входное напряжение принимаем за 1, а выходное за 0,7
Решение
1. Используем формулы для делителя напряжения. Так как мы подключили конденсатор вместо резистор R1, то реактивное сопротивление конденсатора Хс = R1.
2. Определяем по формуле делителя напряжения сопротивление R2:
R2=Uвых*Rобщ/Uвх =0,7*5000/1 = 3500= 3,5 кОм.
3. Определяем сопротивление резистора R1:
R1=Rобщ-R2= 5 – 3,5= 1,5 кОм.
4. Проверяем значение выходного напряжения на выходе фильтра при рассчитанных сопротивлениях:
Uвых=Uвх*R2/(R1+R2) =1*3500/(1500+3500) = 0,7.
5. Определяем емкость конденсатора, которую выводим из формулы: Xc=1/2пFC=R1 — C=1/2пFR1:
C=1/2пFR1 = 1/2*3,14*2000*1500 =5,3*10-8 =0,053 мкФ.
Емкость конденсатора также можно определить по формуле: C=1,16/R2пF.
6. Проверяем частоту среза Fср по формуле, которую также выводим из выше приведенной:
Fср=1/2пR1C= 1/2*3,14*1500*0,000000053 = 2003 Гц.
Таким образом мы определили, что для построения фильтра высокой частоты с заданными параметрами (Rобщ= 5 кОм, Fср= 2000 Гц) необходимо применить сопротивление R2= 3,5 кОм и конденсатор емкостью С= 0,053 мкФ.
Пример 4.1
Надо рассчитать Г-образный фильтр нижней частоты с частотой среза 2 кГц.
Рисунок 69 Г-образный фильтр нижней частоты
Дано: общее сопротивление делителя напряжения – Rобщ= 5 кОм, частота среза фильтра – 2 кГц.
Входное напряжение принимаем за 1, а выходное за 0,7 (как и в предыдущем случае).
Проводим расчет:
1. Так как мы подключили конденсатор вместо резистор R2, то реактивное сопротивление конденсатора Хс = R2.
2. Определяем по формуле делителя напряжения сопротивление R2:
R2=Uвых*Rобщ/Uвх =0,7*5000/1 = 3500= 3,5 кОм.
3. Определяем сопротивление резистора R1:
R1=Rобщ-R2= 5 – 3,5= 1,5 кОм.
4. Проверяем значение выходного напряжения на выходе фильтра при рассчитанных сопротивлениях:
Uвых=Uвх*R2/(R1+R2) =1*3500/(1500+3500) = 0,7.
5. Определяем емкость конденсатора, которую выводим из формулы: Xc=1/2пFC=R2 — C=1/2пFR2:
C=1/2пFR2 = 1/2*3,14*2000*3500 =2,3*10-8 =0,023 мкФ.
Емкость конденсатора также можно определить по формуле: C=1/4,66*R2пF.
6. Проверяем частоту среза Fср по формуле, которую также выводим из выше приведенной:
Fср=1/2пR2C= 1/2*3,14*3500*0,000000023 = 1978 Гц.
Таким образом мы определили, что для построения фильтра нижней частоты с заданными параметрами (Rобщ= 5 кОм, Fср= 2000 Гц) необходимо применить сопротивление R1= 1,5 кОм и конденсатор емкостью С= 0,023 мкФ.
Расчёт Т-образного фильтра начинается с расчёта Г-образного фильтра, после чего, значение «первого» рассчитанного элемента Г-образного фильтра увеличивается, или уменьшается в два раза – «распределяется» на два элемента Т-образного фильтра. Если это конденсатор, то значение ёмкости конденсаторов в Т-фильтре увеличивается в два раза, а если это резистор или дроссель, то значение сопротивления, или индуктивности катушек уменьшается в два раза:

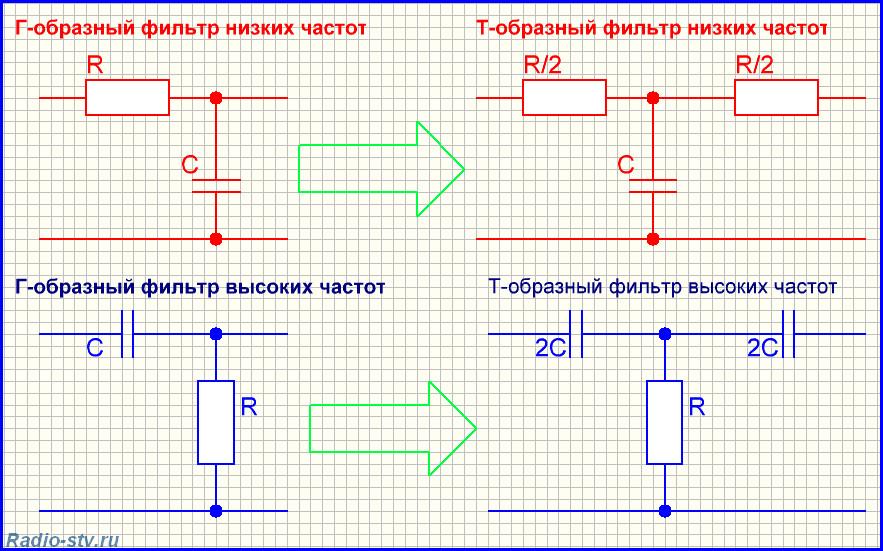

Рисунок 70 Г,Т -образный фильтр верхней и нижней частоты
Расчет П-образного фильтра начинается с расчёта Г-образного фильтра, после чего, значение «последнего» рассчитанного элемента Г-образного фильтра увеличивается, или уменьшается в два раза – «распределяется» на два элемента П-образного фильтра. В противоположность Т-образному фильтру, если это конденсатор, то значение ёмкости конденсаторов в П-фильтре уменьшается в два раза, а если это резистор или дроссель, то значение сопротивления, или индуктивности катушек увеличивается в два раза.
Рисунок 71 Г,П -образный фильтр верхней и нижней частоты
Задачи для самостоятельного решения:
Задача 1. Зарисуйте и рассчитайте Г-образный фильтр нижней частоты с частотой среза 1 кГц, с общим сопротивлением делителя напряжения 5кОм. Входное напряжение 5В выходное 4,45В |
Задача 2. Зарисуйте и рассчитайте Г-образный фильтр верхней частоты с частотой среза 2 кГц, с общим сопротивлением делителя напряжения 5кОм. Входное напряжение 5В выходное 4,45В |
Задача 3. Зарисуйте и рассчитайте П-образный фильтр нижней частоты с частотой среза 2,5 кГц, с общим сопротивлением делителя напряжения 4кОм. Входное напряжение 6В выходное 5,45В |
|
Задача 4. Зарисуйте и рассчитайте П-образный фильтр верхней частоты с частотой среза 4 кГц, с общим сопротивлением делителя напряжения 6кОм. Входное напряжение 5В выходное 4,45В |
Задача 5. Зарисуйте и рассчитайте Т-образный фильтр нижней частоты с частотой среза 1,5 кГц, с общим сопротивлением делителя напряжения 2кОм. Входное напряжение 6В выходное 5,45В |
Таблица 1 Задание для расчета фильтров |
№ | ФИО | Задача |
| Алексеев Александр | 1 |
| Архипов Александр | 2 |
| Бейнарович Виталий | 3 |
| Бортник Александр | 4 |
| Волков Евгений | 5 |
| Казакевич Александр | 1 |
| Ковалев Владислав | 2 |
| Куртуков Юрий | 3 |
| Куцкевич Дмитрий | 4 |
| Лабуцкий Евгений | 5 |
| Левикин Иван | 1 |
| Новик Денис | 2 |
| Протасеня Евгений | 3 |
| Радкевич Николай | 4 |
| Романенко Захар | 5 |
| Смоликов Михаил | 1 |
| Стояновский Владислав | 2 |
| Терещенко Андрей | 3 |
| Тищенко Кирилл | 4 |
| Федькович Михаил | 5 |
| Царикевич Никита | 1 |
| Цибисов Илья | 2 |
| Шакур Павел | 3 |
| Шлык Алексей | 4 |
