Тема работы «Изучение компонентов системного блока»

Устройство

Характерные особенности

Куда и при помощи чего подключается

Блок питания

Мощность:300 ватт

Сам блок питания визуально напоминает небольшую коробку, у которой на задней стенке или на любой другой стороне - имеется вентилятор, который охлаждает всю конструкцию. Диаметр вентилятора может быть абсолютно разным от модели к модели, как правило в диапазоне 40-140 мм.

БП подключается к обычной сети (220 Вольт) с одной стороны, а с другой - к материнской плате компьютера, на которой есть специально предназначенный для этого разъем

Материнская плата

В качестве основных (несъёмных) частей материнская плата имеет разъём процессора, микросхемы чипсета, загрузочного ПЗУ, контроллеров шин и интерфейсов ввода-вывода и периферийных устройств. ОЗУ в виде модулей памяти устанавливаются в специально предназначенные разъёмы; в слоты расширения устанавливаются карты расширения.

Материнская плата прикручивается в корпус системного блока, а все остальное подключается к ней с помощью специальных кабелей, либо устанавливается в специальные разьемы на материнке, исключение из списка составляет сетевой адаптер и звуковая карта, практически во всех современных материнках они впаяны.

Процессор

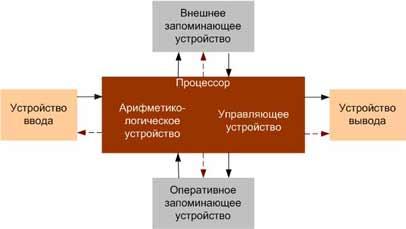

Процессором называется устройство, способное обрабатывать программный код и определяющее основные функции компьютера по обработке информации.

.

.

Чаще всего процессор представлен в виде чипа, расположенного на материнской плате. На самом чипе написана его марка, его тактовая частота (число возможных операций, которые он может выполнить в единицу времени) и изготовитель.

Во время работы процессор нагревается, поэтому на него устанавливается радиатор, который отводит всю эту теплоту, а сверху ещё устанавливается кулер – это маленький вентилятор, который гоняет воздух и охлаждает радиатор.

Жёсткий диск

Запоминающее устройство (устройство хранения информации) произвольного доступа, основанное на принципе магнитной записи. Является основным накопителем данных в большинстве компьютеров.

Информация в НЖМД записывается на жёсткие (алюминиевые или стеклянные) пластины, покрытые слоем ферромагнитного материала, чаще всего двуокиси хрома — магнитные диски. В НЖМД используется одна или несколько пластин на одной оси. Считывающие головки в рабочем режиме не касаются поверхности пластин благодаря прослойке набегающего потока воздуха, образующейся у поверхности при быстром вращении. Расстояние между головкой и диском составляет несколько нанометров (в современных дисках около 10 нм), а отсутствие механического контакта обеспечивает долгий срок службы устройства.

. Естественно каждому устройству необходима электроэнергия, поэтому к каждому идёт кабель питания от блока питания. А также Вы можете увидеть широкий шлейф. Есть IDE-винчестер и SATA, это зависит от того, как они соединяются с материнской платой. По этому кабелю как раз и передаётся информация.

Дисковод CD-ROM

Он позволяет записывать и считывать информацию на дисках.

К нему идёт кабель питания и кабель, по которому передаётся информация. Основной характеристикой является скорость чтения данных.

Плата видеоадаптера

Она нужна для того, чтобы формировать и выводить изображение на монитор.

Основным каналом передачи данных является, конечно, интерфейсная шина материнской платы, через которую обеспечивается обмен данными с центральным процессором и оперативной памятью.
