Тема: Решение геометрическим методом задачи линейного программирования

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ

«БЕЛГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ НАЦИОНАЛЬНЫЙ

ИССЛЕДОВАТЕЛЬСКИЙ УНИВЕРСИТЕТ»

( Н И У « Б е л Г У » )

ИНСТИТУТ ИНЖЕНЕРНЫХ И ЦИФРОВЫХ ТЕХНОЛОГИЙ

КАФЕДРА ПРИКЛАДНОЙ ИНФОРМАТИКИ И ИНФОРМАЦИОННЫХ ТЕХНОЛОГИЙ

Исследование операций и методы оптимизации

Лабораторная работа №3
Тема: Решение геометрическим методом задачи линейного программирования

студентки очного отделения

4 курса, 12001504 группы,

Марко С. Тангуила

Проверил:

Профессор

Черноморец Андрей Алексеевич

Белгород, 2019 год

Цель работы

Получение навыков самостоятельной алгоритмической и программной реализации на компьютерной технике геометрического метода решения задачи линейного программирования в MatLab, научиться строить область допустимых решений задачи линейного программирования, научиться строить линии уровня функции цели, научиться представлять результаты расчетов в виде html-страниц.

Список индивидуальных данных

Решить геометрическим методом задачу линейного программирования, выполнив для этого следующие шаги:

1. Построить область допустимых решений задачи линейного программирования;

2. Построить линии уровня функции цели;

3. Найти точки пересечения линий уровня с границей области допустимых решений;

4. Создать html-файл «lab4_N.html» с результатами работы, график сохранить в файле с именем «varN», где N – номер варианта;

5. Подготовить теоретический материал для защиты работы и ответа на контрольные вопросы преподавателя.

Ход Работы

Результаты выполнения работы

1. На первом этапе была построена область допустимых решений – многогранник решений. Для каждого их заданных неравенств на плоскости были построены полуплоскости, то есть множество точек, удовлетворяющих неравенству. Сначала была построена прямая x₁=(5x₂-10)/2. Эта прямая проходит через точки (0;-5) и (2;0) – точки ее пересечения с осями координат. Затем взяла произвольную точку, не лежащую на этой прямой, например, точку (0;0), и проверила, удовлетворяют ли ее координаты соответствующему неравенству 2x₁-5x₂ + 10  0. Координаты точки удовлетворяют неравенству, значит вся полуплоскость, в которой находится эта точка, является допустимой (по отношению к этому условию). Таким же образом поступила со всеми неравенствами, заданными в задаче.

В следующей таблице приведены результаты вычисления координат точек, через которые проходят прямые, определяемые неравенствами исходной системы. Получен искомый многогранник решений. На рисунке 1 многогранник решений изображен в виде заштрихованной области.

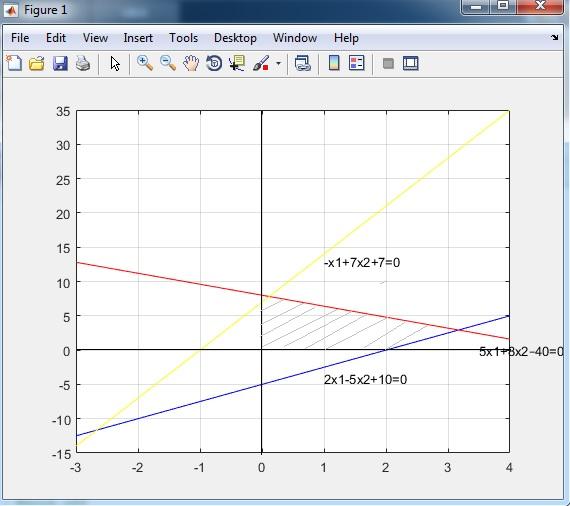

Рисунок 1 – Многогранник решений

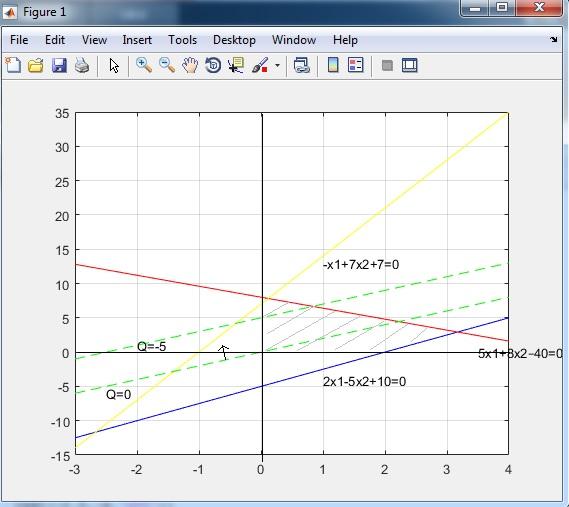

1. На втором этапе были построены прямые – линии уровня целевой функции, то есть линии, во всех точках которых значение целевой функции постоянно. Для этого были выбраны произвольные значения целевой функции, например, Q=-5. Тогда точки, в которых целевая функция принимает значение -5, лежат на прямой – линии уровня Q=-5. (на рисунке эта линия обозначена точками). Все линии уровня, принадлежащие другим значениям, являются прямыми, параллельными прямой Q=-5. Направление, в котором следует параллельно смещать линию уровня, чтобы достичь меньших значений, определим, построив линию уровня Q=0.

В следующей таблице приведены результаты вычисления координат точек, через которые проходят выбранные линии.

1. Построила линии уровня. Указала с помощью линии со стрелкой, перпендикулярной линии уровня, направление уменьшения значений целевой функции:

Текст построения графиков в Matlab:

function lab3(x2)

x2=-3:0.5:4;

x1=(5*x2-10)/2;

plot(x2,x1,'b')

text(1,-4,'2x1-5x2+10=0');

hold on

x11=(40-8*x2)/5;

plot(x2,x11,'r')

text(3.5,0,'5x1+8x2–40=0');

hold on

x12=7+7*x2;

plot(x2,x12,'y')

text(1,13,'-x1+7x2+7=0');

hold on

y=2*x2+5;

plot(x2,y,'g--')

text(-2,1,'Q=-5');

hold on

y1=2*x2;

plot(x2,y1,'g--')

text(-2.5,-6,'Q=0');

hold off

grid on;

1. Путем параллельного переноса линий уровня в направлении меньших значений целевой функции получаем, что множеству P принадлежит одна точка, которая является точкой пересечения прямой, заданной неравенством 3, и неравенством 2.

2. Для нахождения координат точки P необходимо решить систему уравнений, содержащую уравнения прямых, на пересечении которых лежит точка P.

Решением этой системы является точка х1=0.12, х2=7.8: P = {(0.12;7.8)}.

Текст решения в Matlab:

[x1,x2] = solve('-x1+7*x2+7=0','5*x1+8*x2-40=0')

x1

x2

Решением задачи является точка (0.12;7.8), в которой целевая функция принимает минимальное значение:
