Тема урока: Оборудование для горячей вулканизации резинового низа обуви. Прессы ПГВ-3-0 и ПГВ-ЗН-0.

Опорный конспект урока

Тема урока: Оборудование для горячей вулканизации резинового низа обуви. Прессы ПГВ-3-0 и ПГВ-ЗН-0.

Метод горячей вулканизации является одним из наиболее эко­номичных. Производительность труда при изготовлении обуви этим методом значительно выше, чем при рантовом и клеевом, так как совмещаются операции формования, вулканизации, при­крепления подошвы и каблука. Последующая отделка практи­чески отсутствует.

Сущность метода состоит в накладывании резиновой смеси на след заготовки верха обуви, надетой на металлическую ко­лодку, и последующей выдержке этой смеси в закрытой пресс- форме при определенных давлении и температуре. Пресс-форма образуется при смыкании двух полуматриц, формующих боковую поверхность низа обуви, пуансона, определяющего форму ее ходовой поверхности, и следа колодки с заготовкой верха. Внутренняя полость пресс-формы соответствует форме подошвы и каблука.

В зависимости от характера создаваемого в пресс-форме давления различают три способа вулканизации низа обуви: внешнего давления, внутреннего давления, запрессовки.

При способе внешнего давления формование низа обуви из сырой резины, ее вулканизация и приклеивание к затяжной кромке заготовки верха обуви осуществляются перемещаю­щимся пуансоном. При этом получается низ обуви монолитной структуры.

При способе внутреннего давления в состав резиновых смесей включают порообразователи, которые разлагаются при нагре­вании с образованием газовых пузырьков в еще не вулканизи­рованной смеси. Давление, создаваемое этими газами внутри смеси, обеспечивает формование и получение пористой струк­туры низа обуви.

При способе запрессовки вулканизация происходит как за счет внутреннего, так и за счет внешнего давления. Резиновые смеси, содержащие порообразователи, подвергаются так назы­ваемому отпуску, происходящему при подъеме пуансона. При этом смесь быстро растет под действием внутреннего давления газов, после чего происходит запрессовка, сопровождаемая окон­чательным формованием низа.

Наиболее совершенным оборудованием для вулканизации низа обуви являются прессы ПГВ-3-0 и ПГВ-ЗН-О. Привод прессов от группового гидропривода ГП-2-150. Автоматическое управление работой пресса после включения производится командоаппаратом.

Привод командоагшаратов прессов также групповой от станции управления СУГВ-2-0.

ПРЕССЫ ПГВ-З-О И ПГВ-ЗН-0

Прессы ПГВ-3-0 и ПГВ-ЗН-0 предназначены для горячей вул­канизации низа обуви монолитной или пористой структуры с об­жимом губками полуматриц по следу или с боковым обжимом на некотором расстоянии от грани следа обуви. Прессы приме­няют для горячей вулканизации низа туфель, ботинок и полу­ботинок. Прессы двухсекционные.

Конструкции прессов в основном одинаковые. Пресс ПГВ-3-0 в отличие от пресса ПГВ-ЗН-0 имеет механизм пово­рота колодки. Кроме того, увеличено расстояние между верх­ними и нижними плитами, что дает возможность обрабатывать на прессе ПГВ-3-0 сапожки с высокими голенищами.

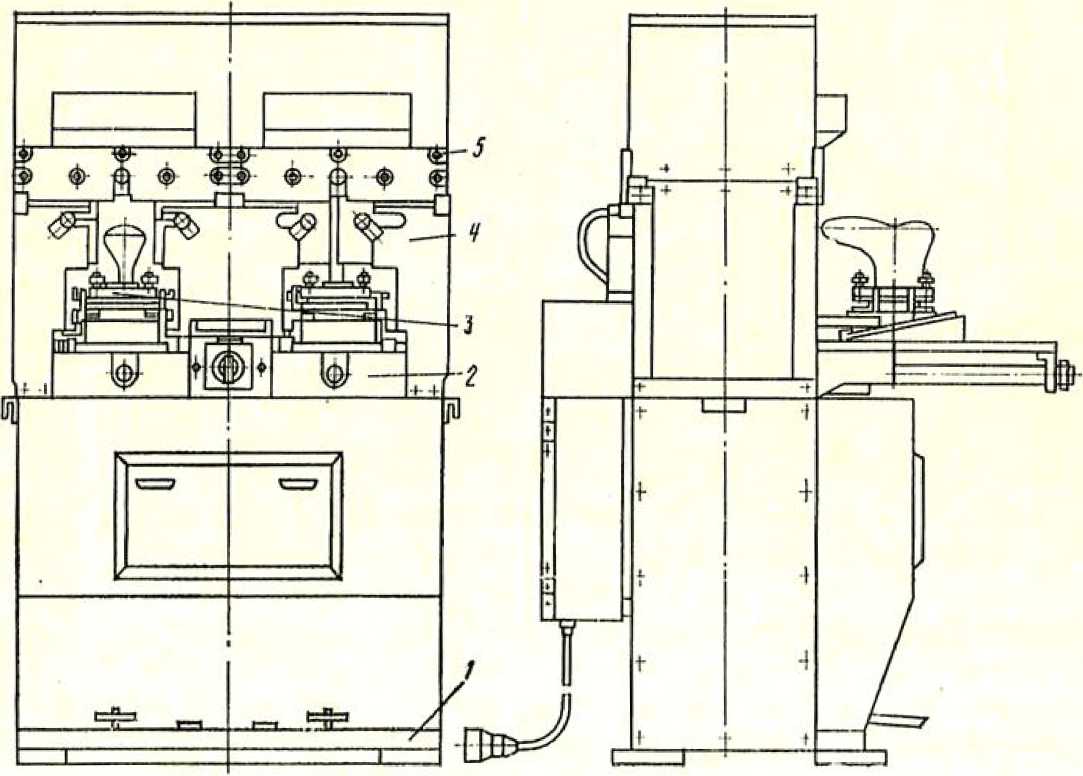

Рис. 182. Пресс ПГВ-ЗН-0

Пресс ПГВ-ЗН-0 состоит из сварной станины 1 (рис. 182), неподвижно закрепленной на ней нижней плиты 2, верхней плиты 5, жестко связанной с нижней стойками 4. На нижней плите установлены подвижные каретки 3 с колодками.

Рабочими органами пресса являются пресс-формы, которые состоят из колодки, полуматриц и пуансона. В исходном поло­жении пресса колодка находится в зоне обслуживания, полу­матрицы разведены, а пуансон поднят.

Работа на прессах осуществляется следующим образом. За­готовку верха обуви вручную надевают на колодку 20 (рис, 183), установленную следом вверх, на след накладывают заготовки, на след накладывают заготовки

подошвы и каблука из сырой резиновой смеси и, нажимая на педаль 31, включают пресс. После этого колодка перемещается в рабочую зону, полу матрицы 7 смыкаются, ко­лодка поднимается, прижимая заготовку верха обуви к губкам полуматриц (при обжиме по следу), а пуансон 15 опускается, создавая давление на резиновую смесь.

После заданного времени выдержки пресс-форма раскрыва­ется, колодка выходит из зоны обслуживания и обработанную полупару снимают.

Каждая секция пресса ПГВ-ЗН-0 имеет механизмы полу­матриц, пуансона и колодки.

Механизм полуматриц. Полуматрицы , прижимаясь к заго­товке верха с колодкой, закрывают пресс-форму, формуют урез подошвы и каблука. В полуматрицах расположены электронагреватели для сырой резиновой смеси. Полуматрицы переме­щаются в горизонтальной плоскости. При закрывании пресс-формы полуматрицы сближаются, а при раскрывании расхо­дятся.

Механизм пуансона. Пуансон передает давление резино­вой смеси, одновременно нагревая ее. Форма рабочей поверхно­сти пуансона соответствует форме ходовой поверхности подо­швы и каблука. Пуансон нагревается расположенным в нем электронагревателем. Пуансон движется вниз-вверх.

Механизм колодки. Колодка совершает поступательное движение из зоны обслуживания в рабочую зону пресса и об­ратно, а также перемещается вверх-вниз.

Гидропривод. Масло под давлением от группового гидропри­вода поступает к гидрораспределителям Р4 и РЗ, а через редук­ционный гидроклапан - к гидрораспределителям Р2 и Р1.

ГРУППОВОЙ ГИДРОПРИВОД ГП.2-150

Гидропривод ГП-2-150 предназначен для приведения в действие рабочих органов группы прессов типа ПГВ. Он также исполь­зуется в полуавтоматических линиях типов ПЛК-0 и АЛ.

Гидропривод состоит из насосной станции, аккумулятора, шкафа с электрооборудованием, привода и подъемного уст­ройства.

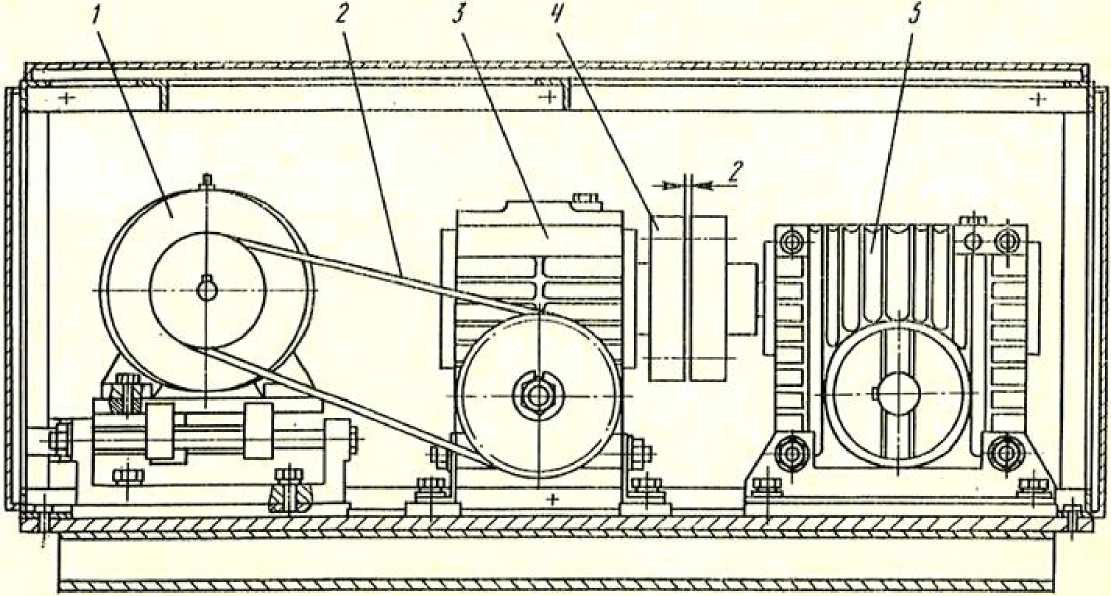

СТАНЦИИ СУГВ-1-0

Станции СУГВ-2-0 предназначены для привода командоаппаратов прессов ПГВ-3-0 или ПГВ-ЗН О и подвода масла к гид­рооборудованию этих прессов от гидропривода ГП-2-150 на участке горячей вулканизации резинового низа обуви.

В зависимости от числа обслуживаемых прессов станции выпускают в трех исполнениях: СУГВ-2-0-12, СУГВ-2-0-18 и СУГВ-2-0-24 для работы соответственно с 12, 18 и 24 прессами.

Домашнее задание: Прочитать и изучить прессы ПГВ-3-0 и ПГВ-ЗН-0, составить краткий конспект.
