ТЕМАТИЧЕСКИЙ ОПРОС : " Общие правила выполнения чертежей", "Изображение и обозначение резьб".

ТЕМАТИЧЕСКИЙ ОПРОС №6

Раздел 2

Тема 1. Общие правила выполнения чертежей.

Тема 2. Изображение и обозначение резьб.

1.Поверхность образованная при винтовом движении плоского контура по цилиндрической или конической поверхности называется:

А) Винтом; Б) Резьбой; В) Витком.

2.По направлению винтовой линии резьбы делятся на:

А) внешняя и внутренняя; Б) Цилиндрическая и коническая;

В) Правая и левая; Г) Крепёжная, ходовая, специальная.

3. По расположению резьбы делятся на:

А) внешняя и внутренняя; Б) Цилиндрическая и коническая;

В) Правая и левая; Г) Крепёжная, ходовая, специальная.

4. По характеру поверхности резьбы делятся на:

А) внешняя и внутренняя; Б) Цилиндрическая и коническая;

В) Правая и левая; Г) Крепёжная, ходовая, специальная.

5. По назначению резьбы делятся на:

А) внешняя и внутренняя; Б) Цилиндрическая и коническая;

В) Правая и левая; Г) Крепёжная, ходовая, специальная.

6.Расстояние между соседними одноименными боковыми сторонами профиля в направлении параллельном оси резьбы называется:

А) Шаг резьбы; Б) Ход резьбы; В) Сбег резьбы.

7. Расстояние между соседними одноименными боковыми сторонами профиля, принадлежащими одной и той же винтовой поверхности, в направлении оси резьбы называется:

А) Шаг резьбы; Б) Ход резьбы; В) Сбег резьбы.

8. Угол между боковыми сторонами профиля это-

А) Угол подъёма резьбы; Б) Угол профиля резьбы.

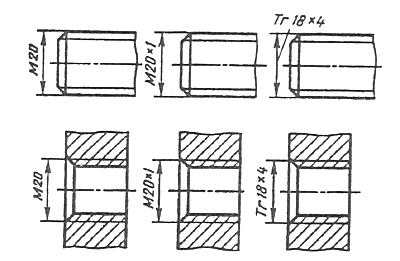

9.Какая резьба изображена на рисунке?

А) Резьба на стержне; Б) Резьба в отверстии.

10.Какая резьба изображена на рисунке?

А) Резьба на стержне; Б) Резьба в отверстии.
