Тепловозы. Общие понятия

Тепловозы 13.1. Общие понятия об устройстве тепловоза

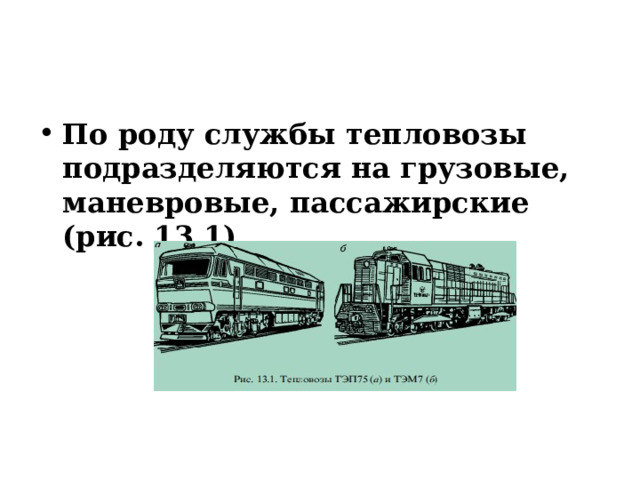

• По роду службы тепловозы подразделяются на грузовые, маневровые, пассажирские (рис. 13.1).

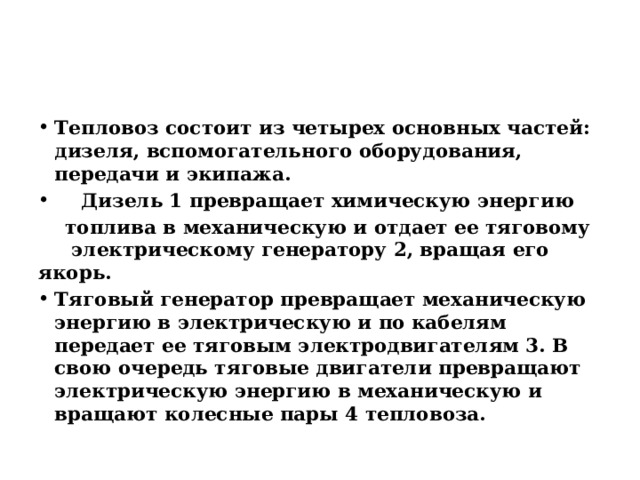

• Тепловоз состоит из четырех основных частей: дизеля, вспомогательного оборудования, передачи и экипажа.
• Дизель 1 превращает химическую энергию

топлива в механическую и отдает ее тяговому электрическому генератору 2, вращая его якорь.

• Тяговый генератор превращает механическую энергию в электрическую и по кабелям передает ее тяговым электродвигателям 3. В свою очередь тяговые двигатели превращают электрическую энергию в механическую и вращают колесные пары 4 тепловоза.

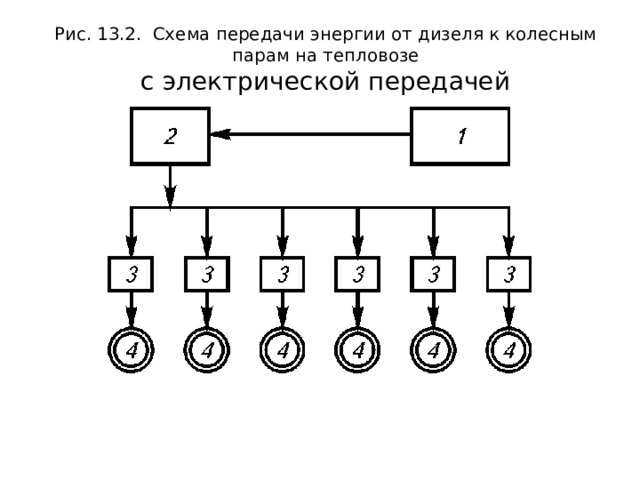

Рис. 13.2. Схема передачи энергии от дизеля к колесным парам на тепловозе с электрической передачей

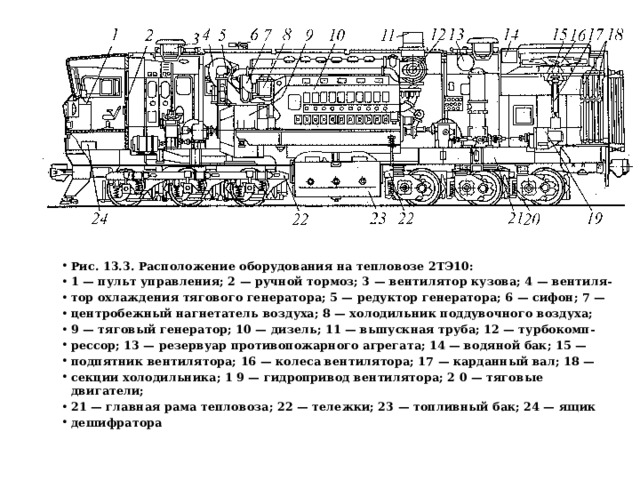

• Рис. 13.3. Расположение оборудования на тепловозе 2ТЭ10:
• 1 — пульт управления; 2 — ручной тормоз; 3 — вентилятор кузова; 4 — вентиля-
• тор охлаждения тягового генератора; 5 — редуктор генератора; 6 — сифон; 7 —
• центробежный нагнетатель воздуха; 8 — холодильник поддувочного воздуха;
• 9 — тяговый генератор; 10 — дизель; 11 — выпускная труба; 12 — турбокомп-
• рессор; 13 — резервуар противопожарного агрегата; 14 — водяной бак; 15 —
• подпятник вентилятора; 16 — колеса вентилятора; 17 — карданный вал; 18 —
• секции холодильника; 1 9 — гидропривод вентилятора; 2 0 — тяговые двигатели;
• 21 — главная рама тепловоза; 22 — тележки; 23 — топливный бак; 24 — ящик
• дешифратора

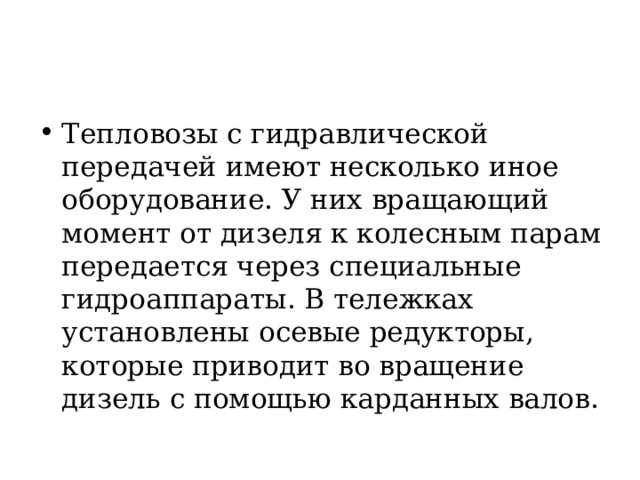

• Тепловозы с гидравлической передачей имеют несколько иное оборудование. У них вращающий момент от дизеля к колесным парам передается через специальные гидроаппараты. В тележках установлены осевые редукторы, которые приводит во вращение дизель с помощью карданных валов.

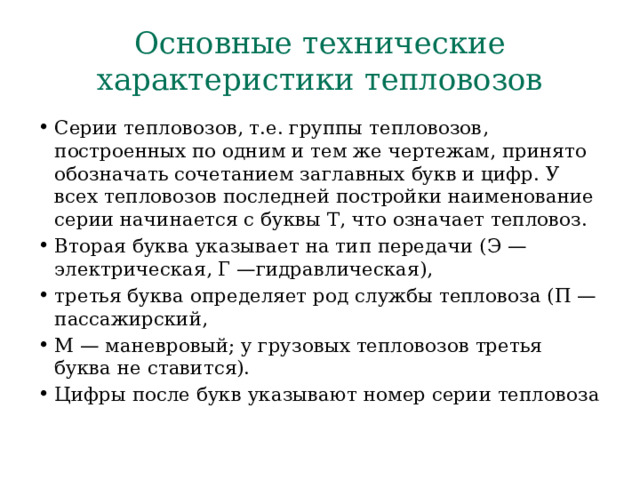

Основные технические характеристики тепловозов

• Серии тепловозов, т.е. группы тепловозов, построенных по одним и тем же чертежам, принято обозначать сочетанием заглавных букв и цифр. У всех тепловозов последней постройки наименование серии начинается с буквы Т, что означает тепловоз.
• Вторая буква указывает на тип передачи (Э — электрическая, Г —гидравлическая),
• третья буква определяет род службы тепловоза (П — пассажирский,
• М — маневровый; у грузовых тепловозов третья буква не ставится).
• Цифры после букв указывают номер серии тепловоза

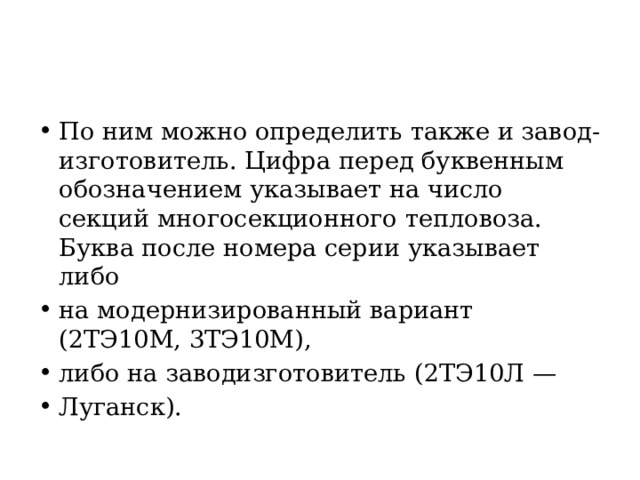

• По ним можно определить также и завод-изготовитель. Цифра перед буквенным обозначением указывает на число секций многосекционного тепловоза. Буква после номера серии указывает либо
• на модернизированный вариант (2ТЭ10М, 3ТЭ10М),
• либо на заводизготовитель (2ТЭ10Л —
• Луганск).

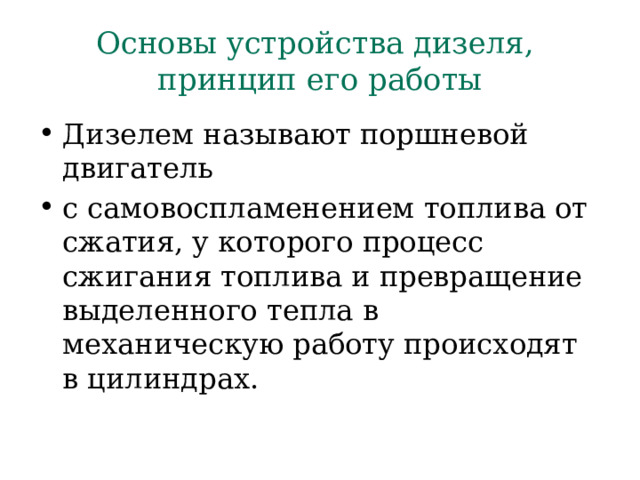

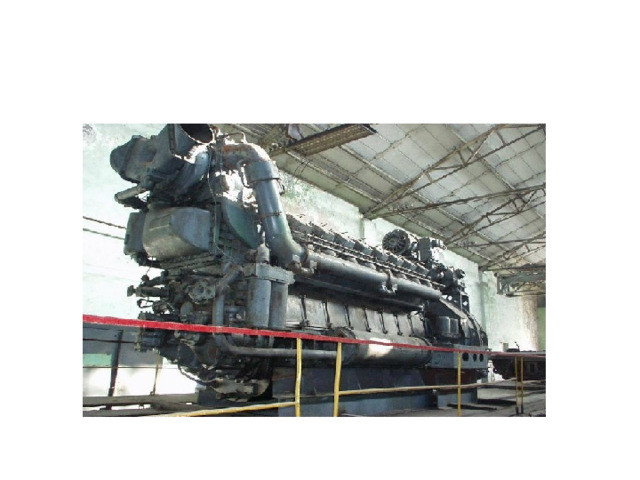

Основы устройства дизеля, принцип его работы

• Дизелем называют поршневой двигатель
• с самовоспламенением топлива от сжатия, у которого процесс сжигания топлива и превращение выделенного тепла в механическую работу происходят в цилиндрах.

• В зависимости от рабочего цикла дизели
• быть четырех- и двухтактные, а по расположению цилиндров — однорядные, двухрядные, с V-образным расположением

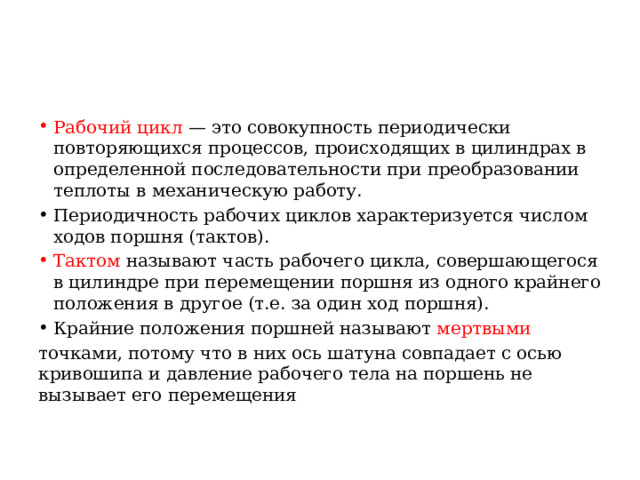

• Рабочий цикл — это совокупность периодически повторяющихся процессов, происходящих в цилиндрах в определенной последовательности при преобразовании теплоты в механическую работу.

• Периодичность рабочих циклов характеризуется числом ходов поршня (тактов).

• Тактом называют часть рабочего цикла, совершающегося в цилиндре при перемещении поршня из одного крайнего положения в другое (т.е. за один ход поршня).

• Крайние положения поршней называют мертвыми

точками, потому что в них ось шатуна совпадает с осью кривошипа и давление рабочего тела на поршень не вызывает его перемещения

Четырехтактный дизель

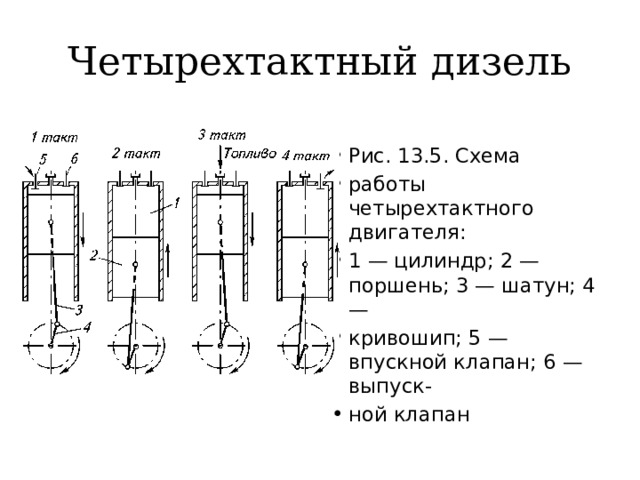

• Рис. 13.5. Схема
• работы четырехтактного двигателя:
• 1 — цилиндр; 2 — поршень; 3 — шатун; 4 —
• кривошип; 5 — впускной клапан; 6 — выпуск-
• ной клапан

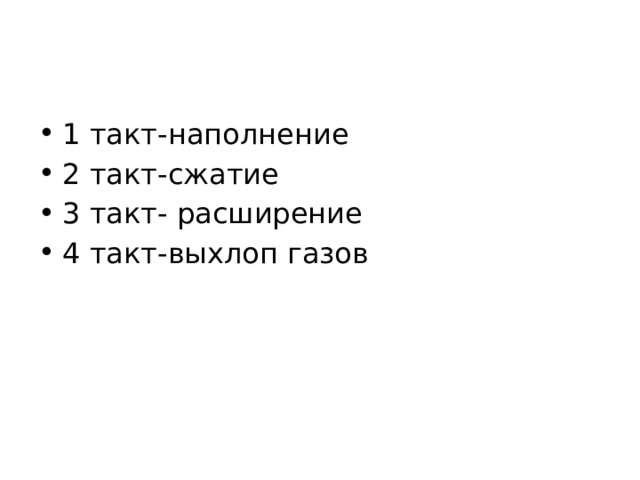

• 1 такт-наполнение
• 2 такт-сжатие
• 3 такт- расширение
• 4 такт-выхлоп газов

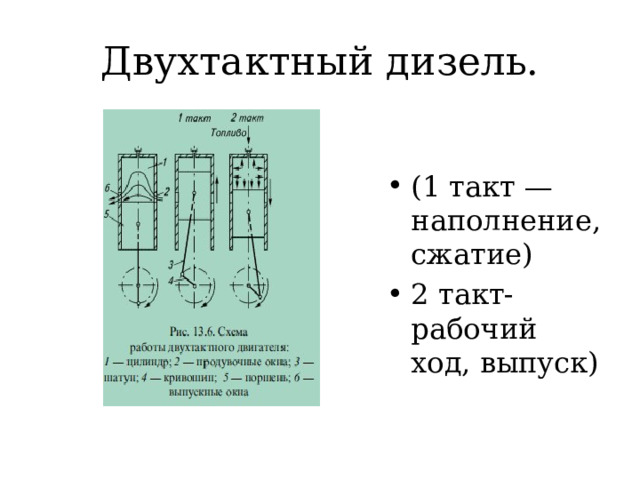

Двухтактный дизель.

• (1 такт — наполнение, сжатие)
• 2 такт-рабочий ход, выпуск)

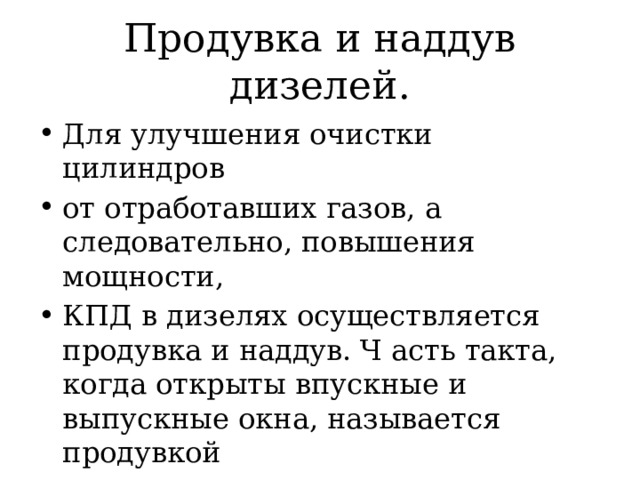

Продувка и наддув дизелей.

• Для улучшения очистки цилиндров
• от отработавших газов, а следовательно, повышения мощности,
• КПД в дизелях осуществляется продувка и наддув. Ч асть такта, когда открыты впускные и выпускные окна, называется продувкой
