Тест по инженерной графике для всех специальностей

Дисциплина

Инженерная графика

Оценка сложности

Средней сложности

Преподаватель

Иванова Г.А.

№

Вопросы

Ответы

1.

Какие размеры имеет формат А2?

1. 210х297

2. 420х594

3. 297х420

2.

Какое назначение имеет разомкнутая линия?

1. Линия разграничения вида и разреза

2. Размерная линия

3. Линия сечений

3.

В каких единицах указывают

размеры на строительных чертежах?

1. см

2. м

3. мм

4. мм, м

4.

Какую форму придают боковой поверхности зубьев?

1. Эвольвенты

2. Гиперболоида

3. Овала

5.

Какая крепежная деталь имеет внутреннюю резьбу?

1. Гайка

2. Шпилька

3. Винт

4. Болт

5. Шайба

6.

На каком формате выполняется спецификация?

1. А4

2. А3

3. А2

4. А1

5. А5

7.

Где на формате чертежа находится таблица параметров зубчатых колес?

1. Над основной подписью

2. В основной надписи

3. В верхнем правом углу формата

4. В верхнем левом углу формата

5. В нижнем левом углу формата

8

На каком рисунке изображено шпилечное соединение?

1 2 3

9.

Плавный переход от одной линии к другой, называется …

1. Конусностью

2. Сопряжением

3. Уклоном

4. Выступом

5. Овалом

10.

Процесс выполнения рабочих чертежей деталей по сборочному чертежу, называется…

1. Деталированием

2. Сборкой

3. Рисованием

4. Эскизированием

11.

В какой последовательности на плане здания проставляют основные размерные линии?

2,3,1

1. Расстояние между крайними координационными осями

2. Размеры простенков оконных и дверных проемов

3. Расстояние между координационными осями несущих стен, колонн и отдельно стоящих опор

12.

Изображение предмета, полученное при мысленном рассечении его одной или несколькими плоскостями, называется …

1. Разрезом

2. Местным видом

3. Сечением

4. Главным видом

5. Видом слева

13.

Какие строительные чертежи предназначены для пояснения формы, размеров здания и взаимного расположения отдельных помещений?

1. Разрезы зданий

2. Фасады зданий

3. Планы зданий

14.

Что означает, указанная шероховатость на чертеже?

1.Указание шероховатости одинаковой для части поверхностей изделия

2. Указание шероховатости, когда большая часть поверхностей не обрабатывается по данному чертежу

3. Указание шероховатости одинаковой для всех поверхностей изделия

15.

Изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций, называется

1. Деталью

2. Сборочной единицей

3. Комплексом

4. Комплектом

5. Неразъемным соединением

16.

Документ, определяющий состав сборочной единицы, комплекса или комплекта, называется

1. Спецификацией

2. Изделием

3. Ведомостью спецификаций

4. Пояснительной запиской

5. Ведомостью технического предложения

17.

Поверхность, образованную при винтовом движении плоского контура по цилиндрической или конической поверхности, называют

1. Конусом

2. Элипсоидой

3. Сферой

4. Резьбой

5. Цилиндром

18.

На каком чертеже правильно показана коническая резьба?

1 2

19.

Этот допуск не является допуском формы

1. Соосности

1. Цилиндричности

2. Круглости

3. Профиля продольного сечения

4. Плоскостности

20.

Каким образом предпочтительно

наносить размерные линии?

1. Внутри контура изображения

2. Вне контура изображения

21.

Участок с неполноценным профилем резьбы, называется …

1. Шагом резьбы

2. Витком

3. Профилем резьбы

4. Длиной резьбы

5. Сбегом резьбы

22.

Какое число размеров необходимо иметь на чертеже детали?

1. Минимальное, но достаточное для

изготовления и контроля детали

2. Максимальное, позволяющее

иметь размеры каждого элемента на

всех изображениях чертежа

23.

Какие детали и при каких условиях изображаются на чертеже не рассеченными?

1. Любые детали, находящиеся за секущей плоскостью

2. Любые детали, находящиеся перед секущей плоскостью

3. Валы, шпонки, болты, шпильки, все не пустотелые тела, когда их секущая плоскость проходит вдоль их осевой линии.

24.

Совокупность неровностей поверхности с относительно малыми шагами на базовой длине, называется

1. Шероховатость поверхности

2. Допуск формы

3. Посадкой

4. Отклонением формы

5. Полем допуска

25.

Сколько зубьев имеет шлицевой вал или втулка, если мы видим такое обозначение 10x48x56

1. 10

2. 48

3. 56

26.

Какой строительный элемент здания показан на рисунке?

1. Дверной проем

2. Оконный проем

3. Перегородка

4. Стена

27.

Как на чертеже обозначается допуск формы и расположения?

1. Прямоугольной рамкой

2. Стрелкой

3. Основной штриховой линией

4. Основной штрих пунктирной линией

5. Треугольной рамкой

28.

Указать тип резьбы в приведенной записи:

S40х2

1. Метрическая

2. Трубная цилиндрическая

3. Круглая

4. Трапецеидальная

5. Упорная

6. Трубная коническая

29.

Фасадом здания называется…

1. изображение разреза здания, выполненного мнимой горизонтальной секущей плоскостью, проходящей на уровне оконных и дверных проемов или на высоте 1/3 высоты изображаемого здания

2. изображение здания, мысленно рассеченного по вертикали секущей плоскостью.

3. ортогональная проекция здания на вертикальную плоскость

30.

Прямоугольное проецирование – это одна из разновидностей…

1. Центрального проецирования

2. Косоугольного проецирования

3. Параллельного проецирования

31.

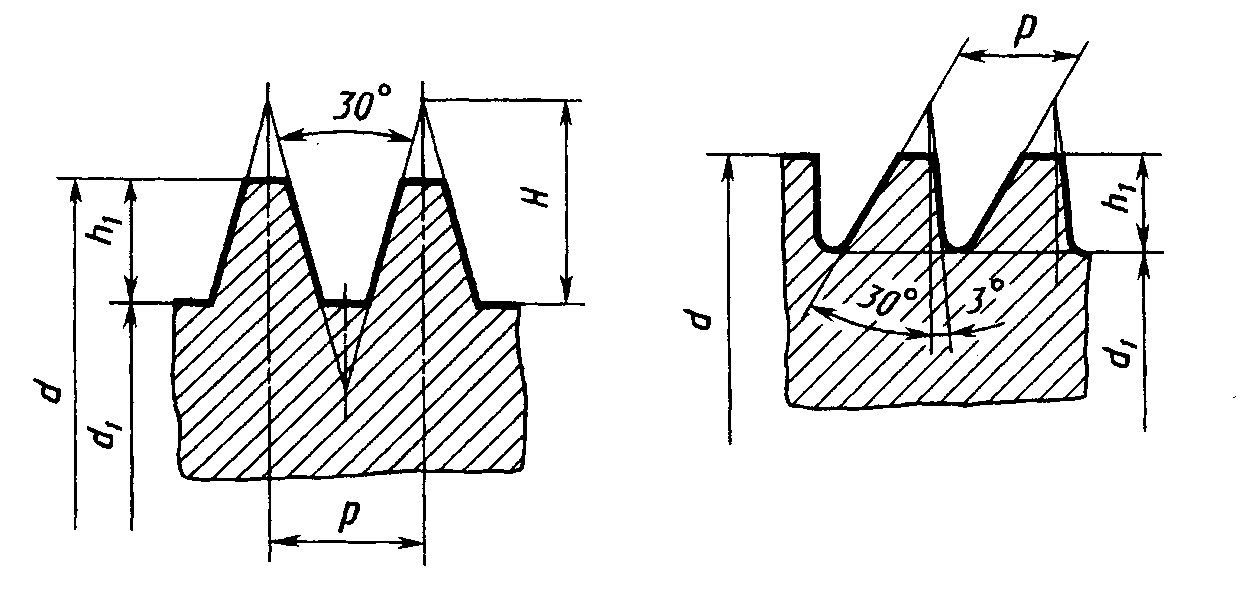

На каком рисунке изображен профиль упорной резьбы?

1 2

32.

Как указывают на сборочном чертеже номера позиций деталей?

1. На линиях-выносках. Последовательность номеров позиций не имеет никакого значения

2. На линиях-выносах. Первыми идут номера позиций нестандартных деталей, а после стандартных

3. На линиях-выносках. Причем последовательность номеров позиций деталей имеет значение. Первыми идут номера позиций стандартных деталей, а после не стандартных.

35.

Правильно построено сечение А-А?

1. Да

2. Нет

36.

Какая резьба применяется для преобразования вращательного движения в поступательное движение?

1. Трубная цилиндрическая

2. Трапецеидальная

3. Метрическая

4. Трубная коническая

37

Что положено в основу подразделения резьбы на типы?

1. Профиль

2. Диаметр

3. Шаг

4. Длина резьбы

5. Материал

38.

Какое условное обозначение направления неровностей указано на чертеже?

1. Произвольное

2. Перпендикулярное

3. Параллельное

39.

Какой конструктивный элемент детали обозначен буквой d?

1. Наружный диаметр стержня

2. Наружный диаметр резьбы

3. Внутренний диаметр резьбы

4. Средний диаметр резьбы

40.

Шлицевое соединение аналогично этому соединению

1. Шпоночному

2. Резьбовому

3. Сварному

4. Заклепочному

5. Паяному

41.

Правильно нанесено обозначение одинаковой шероховатости поверхностей образующих замкнутый контур?

1. Да

2. Нет

42.

Какая из крепежных деталей, изображенных на чертеже, имеет 27 позицию?

1. Шайба

2. Винт

3. Гайка

4. Болт

5. Шпилька

43.

Определить число зубьев шестерни, если m=1 мм, d=15 мм

1.7

2.15

3.16

4. 0,15

44.

Фаска-это

1. Плоский диск с круглым отверстием

2. Конструктивный элемент, служащий для соединения детали с валом

3. Цилиндрический стержень, на обоих концах которого нарезана резьба

4. Скошенная кромка стержня, бруска, отверстия

45.

Какой измерительный инструмент изображен на рисунке?

1. Калибр - скоба

2. Калибр – пробка

3. Плоские шаблоны

4. Пространственные калибры
