Тест по теме: "Геометрия эвольвентного зубчатого зацепления"

1. Какой параметр определяет основные геометрические размеры зуба и зубчатого колеса?

1.     Шаг зубьев

2.     Модуль зубьев

3.     Передаточное отношение

4.     Передаточное число

1. Какой параметр зубчатого колеса обозначен буквой P?

1.     Толщина зуба

2.     Шаг зубьев

3.     Ширина впадины

4.     Высота зуба

1. Установите соответствие между названиями окружностей и их изображением на рисунке (ответ должен быть записан в виде 1-а, 2-б, 3-в)

1 а) делительная окружность

2 б) окружность вершин

3 в) окружность впадин

1. Какой окружности не существует у отдельно взятого колеса?

1.     Начальной

2.     Делительной

3.     Вершин

4.     Впадин

1. Чему равно передаточное число зубчатой передачи, если частота вращения ведущего колеса равна 1000 об/мин, а частота вращения ведомого 500 об/мин?

1.     u = 0,5

2.     u = 2,0

3.     u = 5,0

4.     u= 10,0

1. Как называется отношение окружного шага к числу π

1. передаточное число

2. шаг зацепления

3. модуль зубьев

4. коэффициент радиального зазора

1. На рисунке приведена структурная схема многоступенчатой зубчатой передачи. Если число зубьев зубчатого колеса 2’   увеличить в два раза, то угловая скорость  ...

1. увеличится в два раза

2. увеличится в четыре раза

3. уменьшится в два раза

4. не изменится

1. Установите соответствие между названием окружностей и обозначением их диаметров на рисунке (ответ должен быть записан в виде 1-а, 2-б, 3-в)

1.делительная окружность а) d_a

2.окружность вершин б) d_f

3.окружность впадин в) d

1. Установите соответствие названием размеров зуба и их изображением на рисунке (ответ должен быть записан в виде 1-а, 2-б, 3-в)

1.высота зуба а) h_a

2.высота гожки зуба б) h_f

3.высота головки зуба в) h

1. Для эвольвентного зацепления характерно свойство...

1. эвольвентное зацепление обеспечивает постоянство передаточного отношения в процессе зацепления

2. в процессе зацепления не происходит относительное скольжение зубьев, а также удельное давление зубьев не меняется

3. в процессе зацепления удельное давление одного зуба на другой не меняется

4. эвольвентное зацепление не обеспечивает постоянство передаточного отношения в процессе зацепления

1. Диаметр делительной окружности зубчатого колеса определяется по формуле …

1.

2.

3.

4.

1. Зубчатые механизмы, понижающие угловую скорость вращения выходного вала по сравнения с входным, называются  …

1. редукторами

2. вариаторами

3. мультипликаторами

4. генераторами

1. Как называется часть зуба, расположенная между делительной окружностью и окружностью впадин зубьев:

1. осевым шагом зуба

2. головкой зуба

3. ножкой зуба

4. основанием зуба

5. радиальным зазором

1. Что такое делительный окружной шаг зубьев? Выбрать наиболее точную формулировку.

1. Расстояние между профилями соседних зубьев

2. Расстояние между одноимёнными профилями соседних зубьев по делительной окружности

3. Ширина зуба по делительной окружности

4. Длина дуги делительной окружности между соседними зубьями

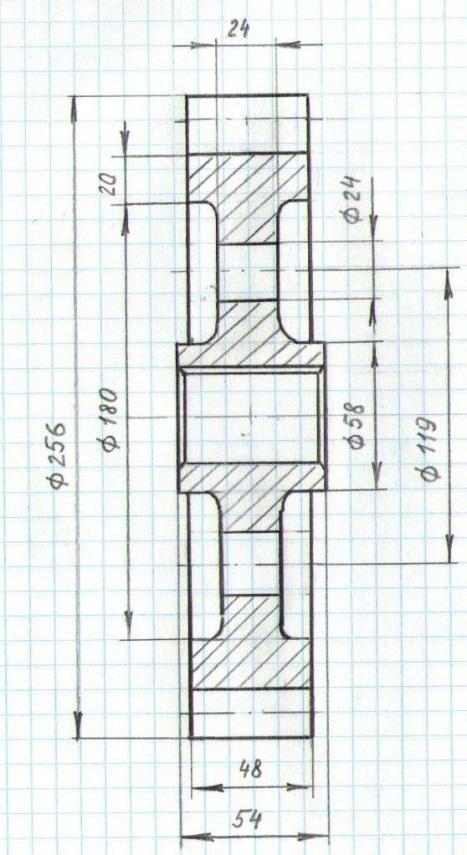

1. Чему равен диаметр ступицы колеса, представ­ленного на рисунке

1. 256

2. 180

3. 58

4. 119

1. Установите соответствие между размерами и их названием (ответ должен быть записан в виде 1-а, 2-б, 3-в)

1. 30 а) ширина венца зубчатого колеса

2. 40,5 б) делительный диаметр

3. 48 в) диаметр впадин

4. 54 г) диаметр ступицы

5. 10 д) диаметр вершин

1. Каким должен быть модуль для пары зацепляющихся колес

1. модуль должен быть больше для колеса

2. модуль должен быть больше для шестерни

3. модуль должен быть одинаковым

4. не имеет значения

1. Выберите наиболее точное и правильное определение делительной окружности

1. Окружность, на которой шаг р и угол зацепления α_w соответственно равны шагу р и углу профиля инструментальной рейки

2. Окружность, на которой угол зацепления α_w равен углу профиля инструментальной рейки

3. Окружность, на которой шаг зацепления р равен шагу р инструментальной рейки

4. Окружность, описанная из центра колеса и ограничивающая впадины зубьев со стороны тела колеса

1. Какие зубчатые передачи имеют большую нагрузочную способность

1. прямозубые

2. косозубые

3. шевронные

1. Изменятся ли диаметры делительных окружностей при изменении межосевого расстояния

1. да

2. нет
