Тест по теме "Соединения деталей машин"

1. Вставьте пропущенное слово

… называют соединения, которые невозможно разобрать без

разрушения или повреждения деталей.

1. Вставьте пропущенное слово

… называют соединения, которые можно разбирать и вновь

собирать без повреждения деталей.

1. К неразъёмным соединениям относятся:

А. Сварные.

Б. Шпоночные.

В. Шлицевые.

Г. Резьбовые.

Д. Заклепочные

Е. Паяные

1. К разъёмным соединениям относятся:

А. Заклёпочные.

Б. Посадка с натягом.

В. Клеевые.

Г. Шпоночные

Д. Шлицевые

1. ….называется круглый стержень с головкой, называемой

закладной, на одном конце и с формируемой при клепке замыкающей головкой на другом конце.

1. Какой формы головки не бывает у заклепок:

А. Полукруглой.

Б. Плосковыпуклой.

В. Потайной.

Г. Квадратной.

1. Каково назначение прочноплотных заклепочных швов

А. воспринимают внешние нагрузки

Б. воспринимают большие нагрузки и обеспечивают герметичность соединения

В. обеспечивают герметичность соединения

Г. соединяют детали

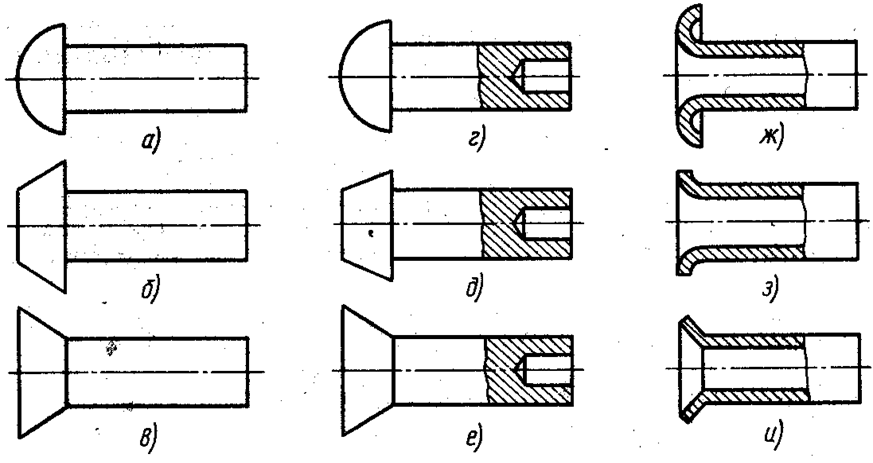

1. Установите соответствие между названием заклепки и ее изображением (ответ записать в виде 1-а, 2-б, 3-в)

1.с плоской головкой

2.с полукруглой головкой

3.с потайной головкой4

4.с трапецеидальной головкой

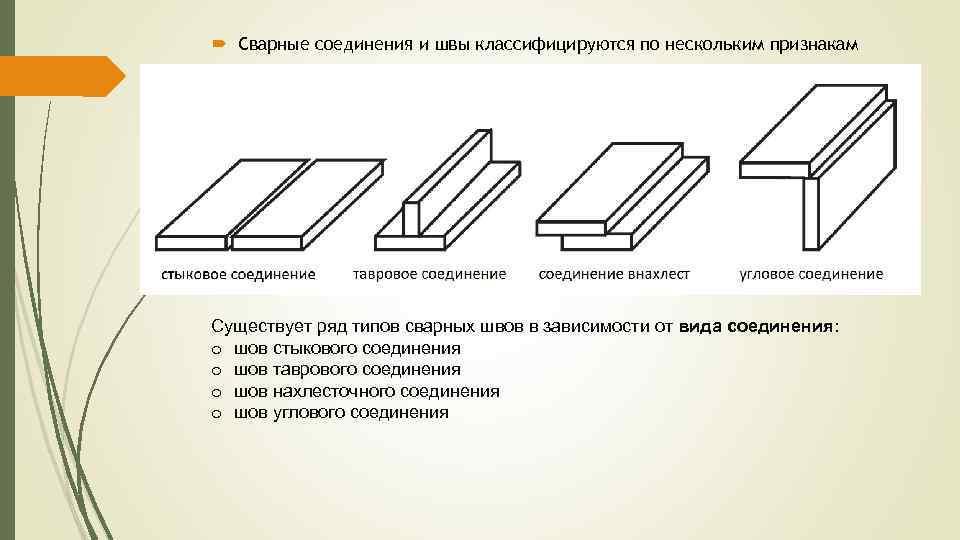

1. Установите соответствие между видом соединения и его изображением (ответ записать в виде 1-а, 2-б, 3-в)

а б в г

1.нахлесточное

2.стыковое

3.угловое

4.тавровое

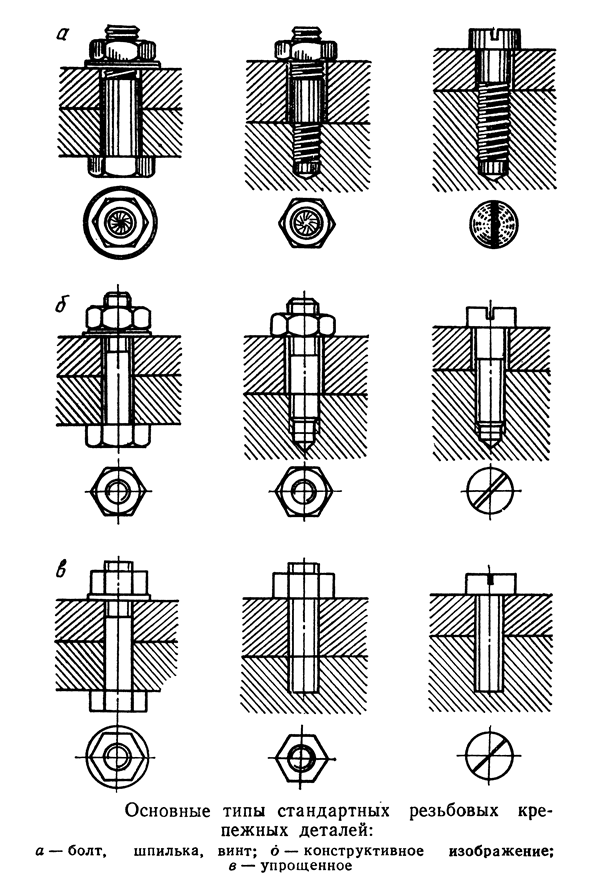

1. Установите соответствие между видом соединения и его изображением (ответ записать в виде 1-а, 2-б, 3-в)

а б в

1.соединение шпилькой

2.соединение болтом

3.соединение винтом

1. Установите соответствие между видом резьбы и ее назначением (ответ записать в виде 1-а, 2-б, 3-в)

1.для скрепления деталей

2.для скрепления деталей и герметичности соединения

3.применяют в винтовых механизмах

а) крепежно-уплотняющие

б) крепежные

в) для преобразования движения

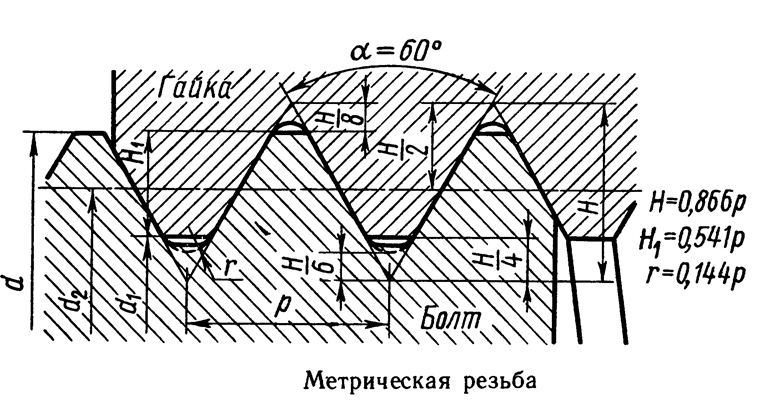

1. Установите соответствие между параметром резьбы и его обозначением (ответ записать в виде 1-а, 2-б, 3-в)

1. d а) средний диаметр резьбы

2. d₁ б) внутренний диаметр резьбы

3. d₂ в) наружный диаметр резьбы

4. p г) шаг резьбы

д) делительный диаметр

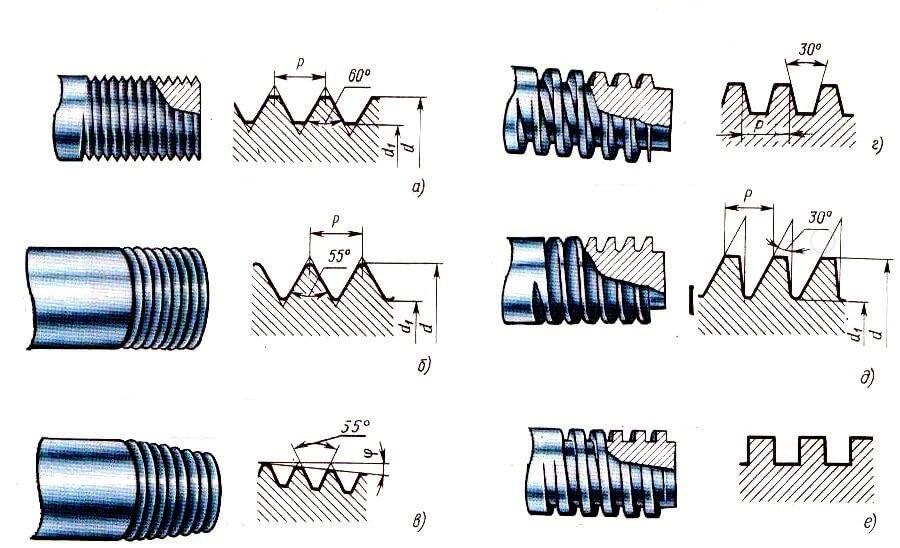

1. Установите соответствие между профилем резьбы и его обозначением (ответ записать в виде 1-а, 2-б, 3-в)

1.трапециидальная

2.метрическая

3.трубная коническая

4.упорная

5.прямоугольная

6.трубная цилиндрическая

7.дюймовая

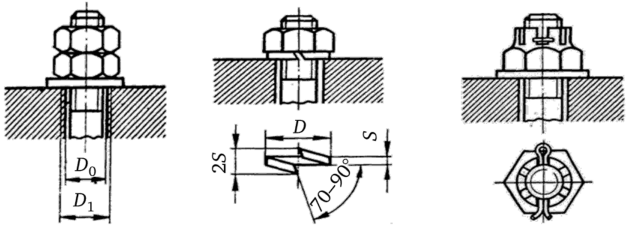

1. Установите соответствие между видом стопорения резьбы и его обозначением на рисунке (ответ записать в виде 1-а, 2-б, 3-в)

1. Стопорение шплинтом

2. Стопорение контргайкой

3. Стопорение пружинной шайбой

4. Стопорение шайбой с лапками

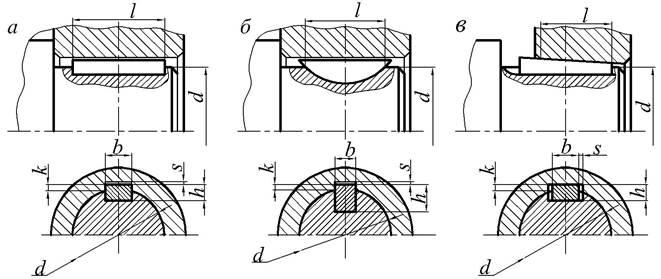

1. Установите соответствие между видом шпоночного соединения и его обозначением на рисунке (ответ записать в виде 1-а, 2-б, 3-в)

1. соединение сегментной шпонкой

2. соединение клиновой шпонкой

3. соединение призматической шпонкой

4. соединение тангенциальными шпонками

1. Какое соединение изображено на рисунке

1. шпоночное

2. зубчатое

3. шлицевое

4. резьбовое

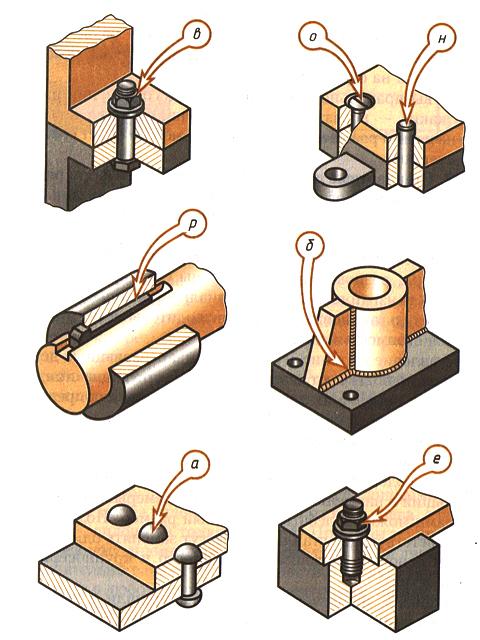

1. Установите соответствие между видом соединения и его обозначением на рисунке (ответ записать в виде 1-а, 2-б, 3-в)

1. винтовое

2. заклепочное

3. сварное

4. соединение штифтом

5. соединение шпилькой

6. болтовое

7. шпоночное

8. шлицевое

1. Вставьте пропущенное слово

… представляет собой стержень с резьбой на обоих концах.

1. Какого профиля резьбы не существует:

А. Треугольные

Б. Прямоугольные

В. Квадратные

Г. Круглые

1. Под действием осевой силы в стержне болта возникает напряжение:

А. Изгиба

Б. Сжатия.

В. Растяжения.

Г. Среза.
