Тест по учебной дисциплине «Электротехника»

Категория: Прочее

07.06.2018 09:25

Тест по учебной дисциплине «Электротехника»

по профессии 13.01.10 Электромонтер по ремонту и обслуживанию

электрооборудования (по отраслям).

Показать полностью

Просмотр содержимого документа
«Тест по учебной дисциплине «Электротехника»»

Согласовано:

Председатель ПЦК

_________ Хаткевич А.А.

«____» ________ 20__г.

Утверждаю:

Зам. директора по УМР

________ Шараева Н.В.

«____» ________20__г.

Тест по учебной дисциплине «Электротехника»

по профессии 13.01.10 Электромонтер по ремонту и обслуживанию

электрооборудования (по отраслям).

1 вариант

В ЗАДАНИЯХ С 1 ПО 2 ВЫБЕРИТЕ ПРАВИЛЬНЫЙ ОТВЕТ,

ОБОЗНАЧИВ ЕГО СООТВЕТСТВУЮЩЕЙ БУКВОЙ:

Сопротивление проводника зависит от:

А. материала, из которого изготовлен проводник;

Б. размеров проводника;

В. геометрической формы проводника;

Г. температуры;

Д. всех перечисленных факторов;

Ответ: _______

Закон Ома для участка цепи:

А. =

Б. I =

B. R=

Ответ: _______

В ЗАДАНИЯХ С 3 ПО 4 УСТАНОВИТЕ СООТВЕТСТВИЕ:

(форма ответа: «цифра-буква»)

3. Схема Формула

А. I = I₁ + I₂+ I₃

2. Б. U = U₁+U₂+U₃

R = R₁ +R₂+R₃

Ответ: 1 - ____ ; 2 - ____ .

Электрическая величина	Единица измерения
Напряжение	А – Ом
Сила тока	Б – В
Сопротивление	В – См
Проводимость	Г – Дж
Работа	Д – Вт
Мощность	Е – А

Ответ:1 - … , 2 - … , 3 - … , 4 - … , 5 - … , 6 - … .

РАССЧИТАЙТЕ СОПРОТИВЛЕНИЕ ВНЕШНЕЙ ЦЕПИ:

5. Для кислотного аккумулятора с ЭДС 2В и внутренним сопротивлением r ₀= 0,05 Ом. При подключении к аккумулятору внешнего сопротивления протекает ток силой 4А.

Ответ: _______________________________________________________________________

РАССЧИТАЙТЕ ОБЩЕЕ СОПРОТИВЛЕНИЕ:

6. Для трех параллельно включенных сопротивлений, если R₁= 2 Ом, R₂= 3 Ом,

R₃ = 4 Ом.

Ответ: ______________________________________________________________________

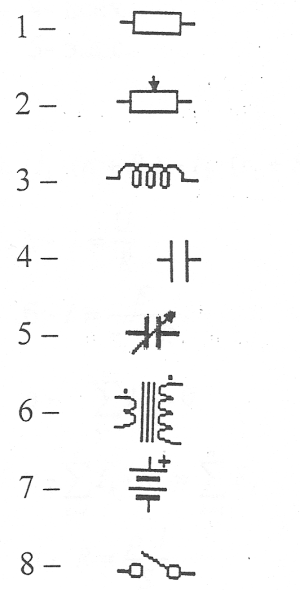

ЗАПОЛНИТЕ ТАБЛИЦУ:

Наименование	Условное графическое обозначение
Постоянный резистор	1.
Переменный резистор	2.
Катушка индуктивности	3.
Конденсатор	4.

1 (законы)

2 (формула)

Закон Ома для участка цепи
Закон Ома для полной цепи
1 закон Кирхгофа

А–

Б –

В–

УКАЖИТЕ ВМЕСТО ЦИФР КЛЮЧЕВЫЕ СЛОВА:

(форма ответа: «цифра-слово»)

9. Если в электрической цепи включены два источника энергии, ЭДС которых совпадают по направлению, то ЭДС всей цепи равна 1 2 этих источников.

Ответ: 1 - ___________; 2 - ______________

ЗАПИШИТЕ:

10. Формулу для определения общей ЭДС если в цепь включены встречно два источника ЭДС:

Ответ: _____________

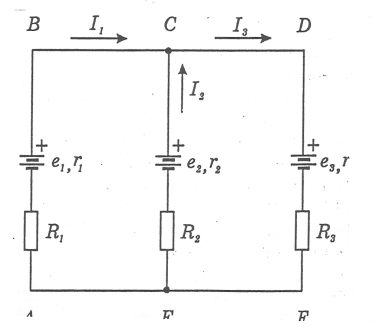

11. Уравнение для контура АВСЕА по 2 закону Кирхгофа

Ответ: _____________________________________

А Е F

12. Нарисуйте электрический узел, для которого составлено уравнение:

I₁+ I₂- I₃- I ₄+ I₅= 0.

Ответ:

ОТВЕТЬТЕ НА ВОПРОС:

13. Одна из последовательно соединенных электрических ламп перегорела, лампы имеют баллоны матового стекла, сквозь которые нити лампы не видны. Как обнаружить перегоревшую лампу при помощи вольтметра?

Ответ:________________________________________________________________

ВЫЧИСЛИТЕ:

14. Мощность, потребляемую электрическим двигателем, если ток в цепи равен 8А и двигатель включен в сеть напряжением 220 В.

Ответ:

15. Сколько энергии выделяется в течение 15 минут в электрической печи, потребляющей ток силой 5А при напряжении 240В? КПД печи 75%.

Ответ:

Эталон

1 вариант

1. Д	р=1	Л.1,с.31
2. А	р=1	Л.1,с.31
3. 1- Б; 2 –А	р=2	Л.1, с.34,36
1 – А; 4 – В; 2 –Е; 5 – Г; 3 – А; 6 – Д	р=6	Л.14,с.15
5. I = ; R = =Ом	р=2	Л.2,с.33
6. Ом	р=2	Л.3, с.43
7.	р=4	Л.1, с.43
8. а - б - в -	р=3	Л.1, с.31, 32,43,45
9. 1-сумме 2- ЭДС	р=2	Л.2, с.41

10. Е = Е₁- Е₂	р=1	Л.2., С.42
11.	р=1	Л.1, с.49,51
12.	р=5	Л.1, с.44
13. На выводах перегоревшей лампы вольтметр покажет напряжение.	р=4	Л.4, с.19
14. P=IU P=8220=1760В 15. А=КПДIUt А=0,755240900=0,81МДж	р=2 р=2 Максимальное кол-во баллов - 38	Л.3, с. 43 Л.3.45

Критерии оценки:

За правильный ответ на вопросы или верное решение задачи выставляется положительная оценка – 1 балл.

За не правильный ответ на вопросы или неверное решение задачи выставляется отрицательная оценка – 0 баллов.

При 70% и более правильных ответов контрольное задание считается выполненным, при этом в ведомость выставляется положительная оценка (1).

В случае менее 70% правильных ответов контрольное задание считается не выполненным, при этом в ведомость выставляется отрицательная оценка (0).

Для оценки образовательных достижений обучающихся применяется универсальная шкала оценки образовательных достижений.

Процент результативности (правильных ответов)	^{Качественная оценка уровня подготовки}
Процент результативности (правильных ответов)	балл (отметка)	^{вербальный аналог}
^{90 ÷ 100}	⁵	^{отлично}
^{80 ÷ 89}	⁴	^хорошо
^{70 ÷ 79}	³	^{удовлетворительно}
^{менее 70}	²	^{не удовлетворительно}

2 вариант

ВЫБЕРИТЕ ПРАВИЛЬНЫЙ ОТВЕТ,

ОБОЗНАЧИВ ЕГО СООТВЕТСТВУЮЩЕЙ БУКВОЙ:

1. Удельное сопротивление служит для характеристики различных материалов?

А. нет

Б. да

Ответ: ______

УСТАНОВИТЕ СООТВЕТСТВИЕ:

(форма ответа: «цифра-буква»)

Схема Формула

А. U = U₁= U₂= U₃

2. Б. I = I₁ = I₂= I₃

R = R₁ + R₂+ R₃

Ответ: 1 - ____ ; 2 - ____ .

РАССЧИТАЙТЕ ДЛИНУ:

Медной проволоки диаметром 1 мм, имеющей сопротивление 15 Ом, зная, что удельное сопротивление меди 1,7 10^-8 (Ом м).

Ответ: ____________________________________________________________________

РАССЧИТАЙТЕ ОБЩЕЕ СОПРОТИВЛЕНИЕ:

4. Для четырех параллельно включенных сопротивлений по 20 Ом каждое.

Ответ: ______________________________________________________________________

ЗАПОЛНИТЕ ТАБЛИЦЫ

Наименование	Условное графическое обозначение
Переменный конденсатор	1.
Трансформатор	2.
Источник тока	3.
Выключатель	4.

1 (законы)

2 (формула)

П закон Кирхгофа

Сопротивление проводника

Проводимость

А–

Б –

В–

УКАЖИТЕ ВМЕСТО ЦИФР КЛЮЧЕВЫЕ СЛОВА:

(форма ответа: «цифра-слово»)

7. В любом замкнутом электрическом контуре сумма 1 2 3 равна сумме ЭДС в нем.

Ответ: 1 - ___________; 2 - _____________; 3 - ___________

ЗАПИШИТЕ:

8. Напишите формулу для определения общей ЭДС если в цепь включены встречно два источника ЭДС:

Ответ: _____________

ЗАПИШИТЕ УРАВНЕНИЕ:

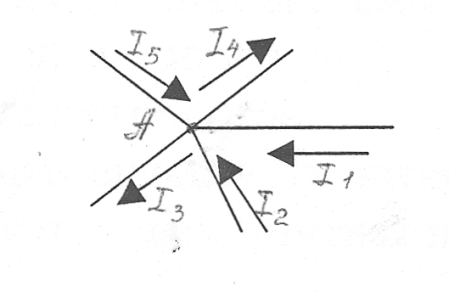

9. Для узла А по 1 закону Кирхгофа

Ответ: ___________________

ЗАПИШИТЕ:

10. Для данной схемы:

А. число различных токов;

Б. число уравнений по I закону Кирхгофа;

В. число уравнений по П закону Кирхгофа;

Г. количество электрических контуров в схеме.

Ответ: А - ____ ; Б - ____; В - ____; Г - ____

ОТВЕТЬТЕ НА ВОПРОС:

11. Одна из последовательно соединенных электрических ламп перегорела, лампы имеют баллоны матового стекла, сквозь которые нити лампы не видны. Как отыскать перегоревшую лампочку при отсутствии электроизмерительных приборов?

Ответ: ___________________________________________________________________

12. При монтаже цепи в результате подогрева паяльником произошел обрыв в сопротивлении R₁. Как при этом изменяться ( увеличатся или уменьшатся) показания всех приборов, показанных на схеме, если напряжение между выводами А и Б осталось прежним?

Ответ:_____________________________________________________________________

13. Какова мощность, потребляемая электрической плиткой, если плитка берет из сети ток в 5А, а сопротивление спирали плитки равно 24 Ом.

Ответ:

14. Определите энергию, расходуемую электрической плиткой мощностью 600Вт в течение 5 часов.

Ответ:

Эталон

2 вариант

р=1

Л.1,с.31

2 . 1- Б; 2 –А

р=2

Л.1, с.34,36

3.S = = = 0,78510^-6 м²

l = = = 692 м

р=2

Л.2,с.30

4. Oм

р=2

Л.3, с.43

р=4

Л.1, с.43

6. а –

б –

в –

р=3

Л.1, с.31, 32,43,45

7. 1- всех

2- падений

3- напряжения

р=3

Л.1, с.45

8. Е = Е₁- Е₂

р=1

Л.2., С.42

9. I₁ + I ₂ + I₃ - I₄ + I₅= 0

р=5

Л.1, с.43

10. А - 5; Б - 2; В - 3; Г- 6.

р=4

Л.4, с.67

11. Замыкать проводником поочередно каждую лампочку, пока не зажгутся все остальные

р=4

Л.4, с.19

12. Амперметр и вольтметр V₂ покажут меньше, а вольтметр V₁– больше.

р=5

Л.4, с. 44

13.

14.A=Pt=6005=3000Втч

р=2

Максимальное

кол-во

баллов - 40

Л.3,с.77

Критерии оценки:

За правильный ответ на вопросы или верное решение задачи выставляется положительная оценка – 1 балл.

За не правильный ответ на вопросы или неверное решение задачи выставляется отрицательная оценка – 0 баллов.

Процент результативности (правильных ответов)	^{Качественная оценка уровня подготовки}
Процент результативности (правильных ответов)	балл (отметка)	^{вербальный аналог}
^{90 ÷ 100}	⁵	^{отлично}
^{80 ÷ 89}	⁴	^хорошо
^{70 ÷ 79}	³	^{удовлетворительно}
^{менее 70}	²	^{не удовлетворительно}
