Тесты по дисциплине "Инженерная графика".

���� 1

1. МАСШТАБ НЕ ПРЕДУСМОТРЕННЫЙ СТАНДАРТОМ:

a) [ ] 1:2

b) [ ] 1:3

c) [ ] 1:1

d) [ ] 1:5

2. МАСШТАБ УМЕНЬШЕНИЯ, ОБОЗНАЧАЕТСЯ:

a) [ ] 2:1

b) [ ] 1:10

c) [ ] 1:1

3. РАЗМЕРЫ НА ЧЕРТЕЖАХ ЗАДАЮТСЯ В:

a) [ ] мм

b) [ ] см

c) [ ] м

d) [ ] дм

4. РАЗМЕР ФОРМАТА А4:

a) [ ] 420х594

b) [ ] 297х420

c) [ ] 210х297

5. ФОРМАТ А4 ПРАВИЛЬНО ОФОРМЛЕН НА РИСУНКЕ:

a) [ ]

b) [ ]

c) [ ]

d) [ ]

6. ВЫСОТА СТРОЧНЫХ БУКВ ДЛЯ ШРИФТА №7 СОСТАВЛЯЕТ:

a) [ ] 7мм

b) [ ] 10мм

c) [ ] 5мм

d) [ ] 3,5мм

7. ЛИНИЕЙ НЕВИДИМОГО КОНТУРА ДЕТАЛИ ЯВЛЯЕТСЯ:

a) [ ] штриховая

b) [ ] штрихпунктирная

c) [ ] тонкая

d) [ ] контурная

8. РАЗМЕР ОСНОВНОЙ НАДПИСИ НА ЧЕРТЕЖЕ:

a) [ ] 180Х50

b) [ ] 185Х55

c) [ ] 210Х297

9. РАЗМЕР ДУГИ ПРОСТАВЛЕН ПРАВИЛЬНО НА РИСУНКЕ:

a) [ ]

b) [ ]

c) [ ]

d) [ ]

10. РАЗМЕР ДИАМЕТРА ОБОЗНАЧАЕТСЯ ЗНАКОМ:

a) [ ] R

b) [ ] 

c) [ ] 

d) [ ] Š

11. РАЗМЕР УГЛА В ГРАДУСАХ ПРАВИЛЬНО НАНЕСЕН НА РИСУНКЕ:

a) [ ]

b) [ ]

c) [ ]

d) [ ]

12. РАЗМЕРНОЕ ЧИСЛО НАНЕСЕНО ПРАВИЛЬНО НА РИСУНКЕ:

a) [ ]

b) [ ]

c) [ ]

d) [ ]

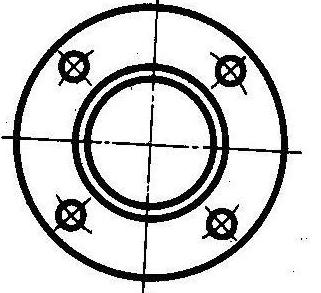

13. РАЗМЕРЫ НА НЕСКОЛЬКИХ ОДИНАКОВЫХ ЭЛЕМЕНТАХ НАНОСЯТ:

a) [ ] на каждом элементе

b) [ ] один раз без указания количества элементов

c) [ ] один раз с указанием количества элементов

d) [ ] на промежуточном элементе

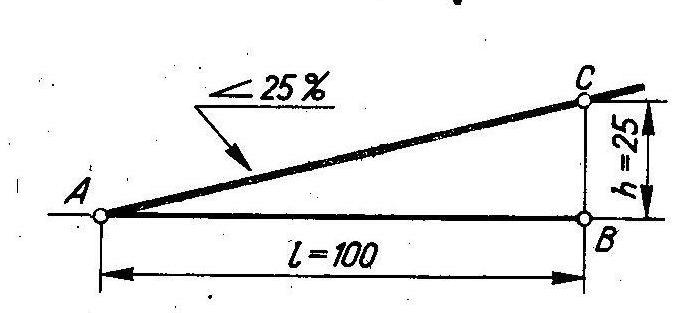

14. ЗНАК НА ЧЕРТЕЖЕ ОБОЗНАЧАЕТ:

a) [ ] уклон

b) [ ] конусность

c) [ ] угол

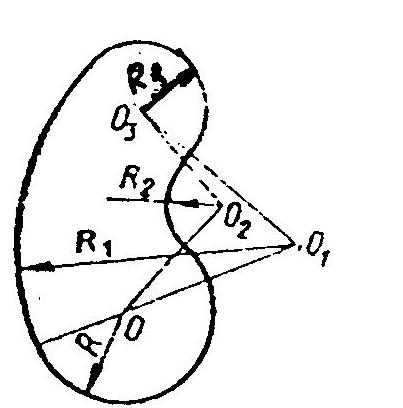

15. РАССТОЯНИЕ МЕЖДУ ЦЕНТРАМИ О И О₁ РАВНО:

a) [ ] R₁+R

b) [ ] R₁-R

c) [ ] R₃+R

d) [ ] R₂+R₃

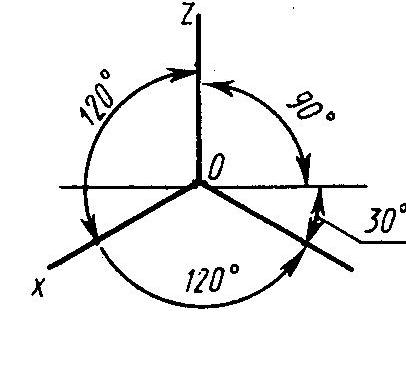

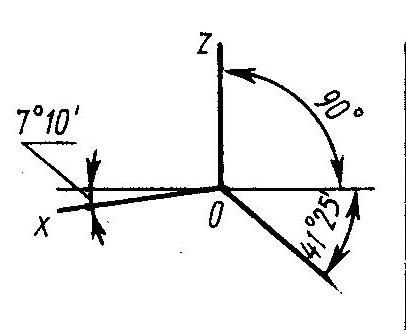

16. РАСПОЛОЖЕНИЕ АКСОНОМЕТРИЧЕСКИХ ОСЕЙ ФРОНТАЛЬНОЙ ДИМЕТРИЧЕСКОЙ ПРОЕКЦИИ ПРЕДСТАВЛЕНО НА РИСУНКЕ:

a) [ ]

b) [ ]

c) [ ]

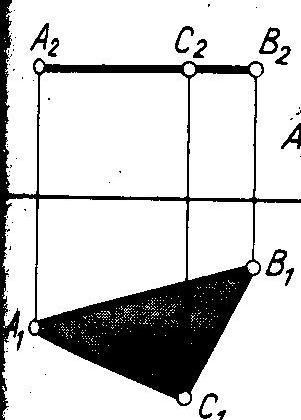

17. ∆АВС РАСПОЛОЖЕН ПАРАЛЛЕЛЬНО ПЛОСКОСТИ:

a) [ ] фронтальной

b) [ ] горизонтальной

c) [ ] профильной

d) [ ] под углом ко всем плоскостям проекций

18. ОТРЕЗОК EF НАХОДИТСЯ НА :

z

у

a) [ ] горизонтальной плоскости

b) [ ] фронтальной плоскости

c) [ ] профильной плоскости

d) [ ] оси х

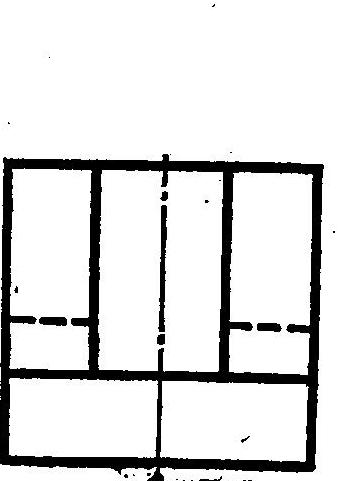

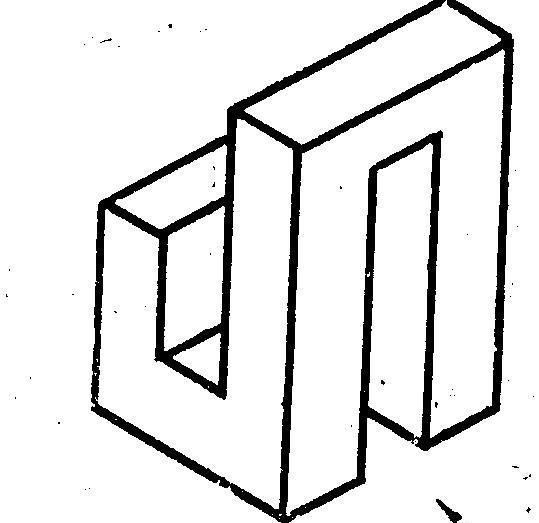

19. КОМПЛЕКСНЫЙ ЧЕРТЕЖ ДАННОЙ ИЗОМЕТРИЧЕСКОЙ МОДЕЛИ ПРЕДСТАВЛЕН:

a) [ ]

b) [ ]

c) [ ]

d) [ ]

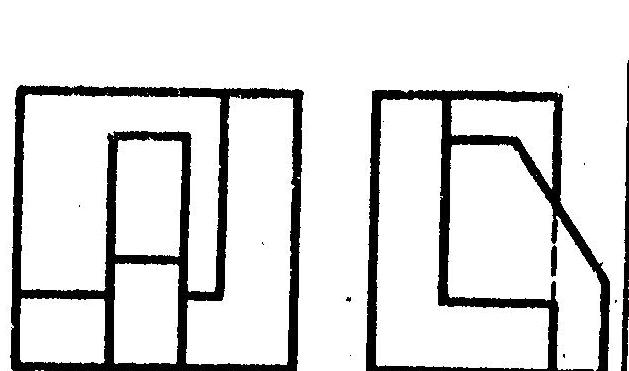

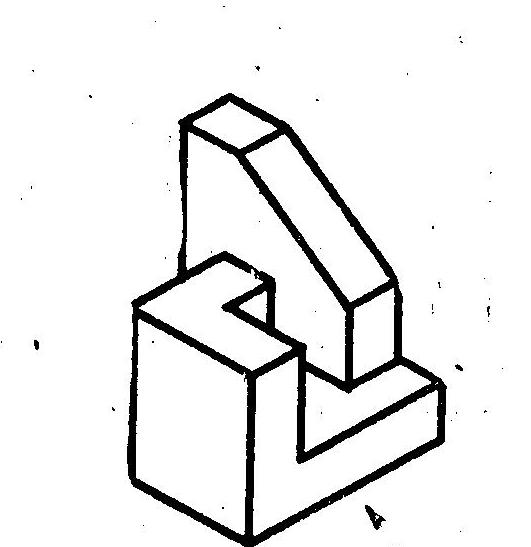

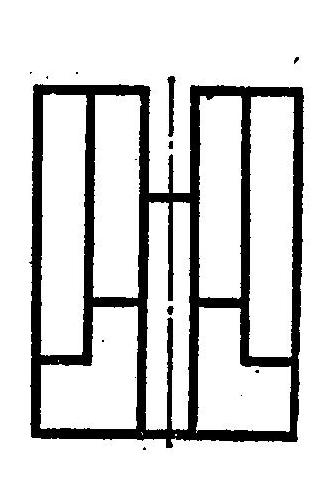

20. КОМПЛЕКСНЫЙ ЧЕРТЕЖ ДАННОЙ ИЗОМЕТРИЧЕСКОЙ МОДЕЛИ ПРЕДСТАВЛЕН:

a) [ ]

b) [ ]

c) [ ]

d) [ ]

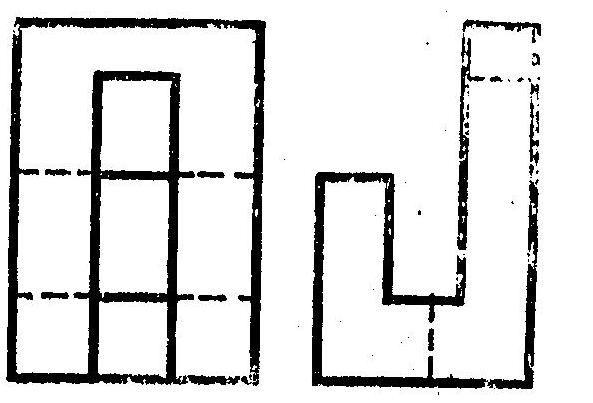

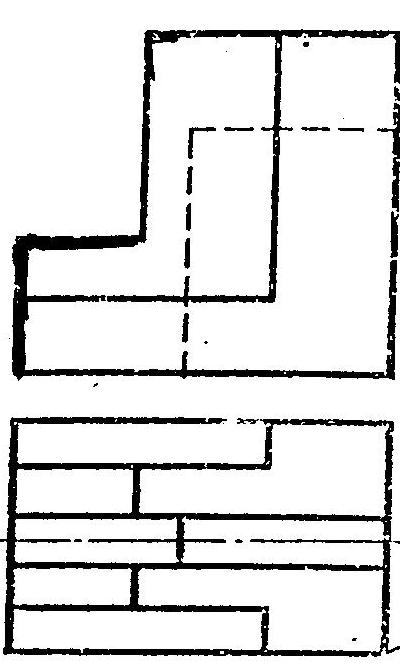

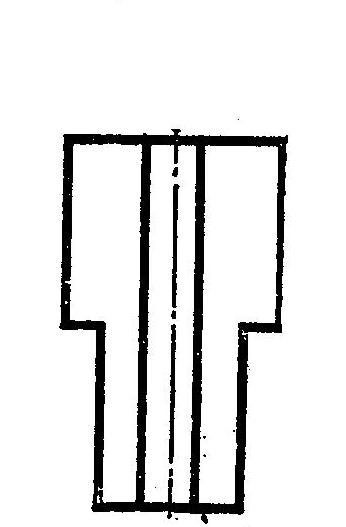

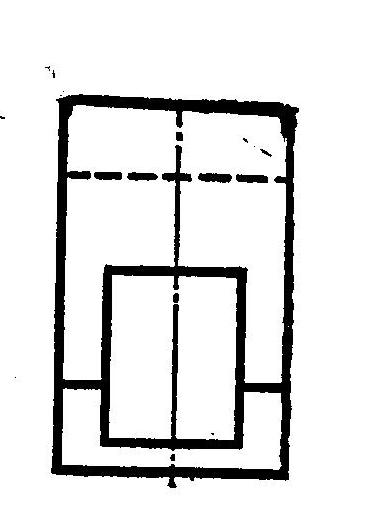

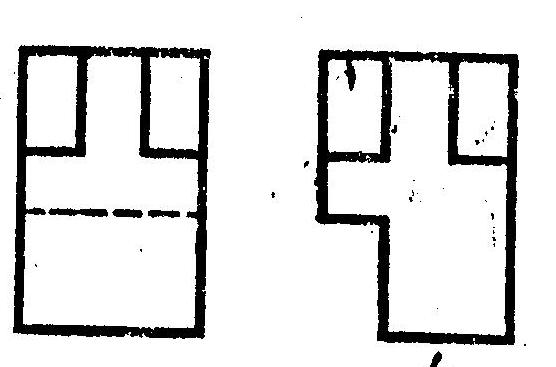

21. ПРОФИЛЬНАЯ ПРОЕКЦИЯ ДАННЫХ ДВУХ ПРОЕКЦИЙ ПРЕДСТАВЛЕНА НА РИСУНКЕ:

a) [ ]

b) [ ]

c) [ ]

d) [ ]

22. ПЛОСКОСТЬ, ПЕРПЕНДИКУЛЯРНАЯ ФРОНТАЛЬНОЙ ПЛОСКОСТИ ПРОЕКЦИЙ, НАЗЫВАЕТСЯ:

a) [ ] горизонтально проецирующей

b) [ ] фронтально проецирующей

c) [ ] профильно-проецирующей

�������

1. МАСШТАБ НЕ ПРЕДУСМОТРЕННЫЙ СТАНДАРТОМ:

b) 1:3

2. МАСШТАБ УМЕНЬШЕНИЯ, ОБОЗНАЧАЕТСЯ:

b) 1:10

3. РАЗМЕРЫ НА ЧЕРТЕЖАХ ЗАДАЮТСЯ В:

a) мм

4. РАЗМЕР ФОРМАТА А4:

c) 210х297

5. ФОРМАТ А4 ПРАВИЛЬНО ОФОРМЛЕН НА РИСУНКЕ:

c)

6. ВЫСОТА СТРОЧНЫХ БУКВ ДЛЯ ШРИФТА №7 СОСТАВЛЯЕТ:

c) 5мм

7. ЛИНИЕЙ НЕВИДИМОГО КОНТУРА ДЕТАЛИ ЯВЛЯЕТСЯ:

a) штриховая

8. РАЗМЕР ОСНОВНОЙ НАДПИСИ НА ЧЕРТЕЖЕ:

b) 185Х55

9. РАЗМЕР ДУГИ ПРОСТАВЛЕН ПРАВИЛЬНО НА РИСУНКЕ:

c)

10. РАЗМЕР ДИАМЕТРА ОБОЗНАЧАЕТСЯ ЗНАКОМ:

b) 

11. РАЗМЕР УГЛА В ГРАДУСАХ ПРАВИЛЬНО НАНЕСЕН НА РИСУНКЕ:

b)

d)

12. РАЗМЕРНОЕ ЧИСЛО НАНЕСЕНО ПРАВИЛЬНО НА РИСУНКЕ:

b)

13. РАЗМЕРЫ НА НЕСКОЛЬКИХ ОДИНАКОВЫХ ЭЛЕМЕНТАХ НАНОСЯТ:

c) один раз с указанием количества элементов

14. ЗНАК НА ЧЕРТЕЖЕ ОБОЗНАЧАЕТ:

a) уклон

15. РАССТОЯНИЕ МЕЖДУ ЦЕНТРАМИ О И О₁ РАВНО:

b) R₁-R

16. РАСПОЛОЖЕНИЕ АКСОНОМЕТРИЧЕСКИХ ОСЕЙ ФРОНТАЛЬНОЙ ДИМЕТРИЧЕСКОЙ ПРОЕКЦИИ ПРЕДСТАВЛЕНО НА РИСУНКЕ:

c)

17. ∆АВС РАСПОЛОЖЕН ПАРАЛЛЕЛЬНО ПЛОСКОСТИ:

b) горизонтальной

18. ОТРЕЗОК EF НАХОДИТСЯ НА :

z

у

a) горизонтальной плоскости

19. КОМПЛЕКСНЫЙ ЧЕРТЕЖ ДАННОЙ ИЗОМЕТРИЧЕСКОЙ МОДЕЛИ ПРЕДСТАВЛЕН:

a)

20. КОМПЛЕКСНЫЙ ЧЕРТЕЖ ДАННОЙ ИЗОМЕТРИЧЕСКОЙ МОДЕЛИ ПРЕДСТАВЛЕН:

b)

21. ПРОФИЛЬНАЯ ПРОЕКЦИЯ ДАННЫХ ДВУХ ПРОЕКЦИЙ ПРЕДСТАВЛЕНА НА РИСУНКЕ:

a)

22. ПЛОСКОСТЬ, ПЕРПЕНДИКУЛЯРНАЯ ФРОНТАЛЬНОЙ ПЛОСКОСТИ ПРОЕКЦИЙ, НАЗЫВАЕТСЯ:

b) фронтально проецирующей
