Тесты по электротехнике

Вариант №1

1. Решите тест (каждый вопрос имеет один правильный ответ).

1.Электротехника –это…

а) наука контролирующая расход электроэнергии;

б) наука которая решает глобальные проблемы человечества;

в) наука изучающая магнитные и электротехнические явления;

г) наука не связанная с предметами: физика, химия, материаловедение.

2.Электроизмерительный прибор-это _______________________ для измерения той или иной электрической величины.

3. Решите задачу: Определите мощность, потребляемую электрическим двигателем, если ток в цепи равен 6А, и двигатель включен в сеть напряжением 220В.

Вариант №2

1.Что называется электрическим током?

а) Движение заряженных частиц.

б) Количество заряда, переносимое через поперечное сечение проводника за единицу времени.

в) Равноускоренное движение заряженных частиц.                                               г) Порядочное движение заряженных частиц.

2. Вставьте пропущенные слова:

Электротехника –это наука изучающая _________________ и электротехнические явления.

3.Решите задачу: Определите проводимость проводника, если его сопротивление 5 Ом?

Вариант №3

1.Укажите машины постоянного тока

а) генераторы, двигатели;

б) трансформаторы и преобразователи;

в) генераторы и трансформаторы;

г) двигатели и трансформаторы.

2. Вставьте пропущенные слова:

Электрический ток –_________________________ заряженных частиц.

3. Решите задачу: Проволока сечением 0,5мм² и длиной 40м имеет сопротивление 16 Ом. Определите материал проводника.

Вариант №4

1.Трансформаторы применяют для:

а) работы двигателя;

б) преобразования входного напряжения;

в) для улучшения сопротивления проводника;

г) для улучшения заземления.

2.Электрические машины, преобразующие механическую энергию в электрическую, называют ______________________________________.

3. Решите задачу: Электрическая лампочка включена в сеть напряжением 220 В. Какой ток будет проходить через лампочку, если сопротивление её нити 240 Ом?

Вариант №5

1.Каких видов бывает электрический ток?

а) постоянный и нулевой ;

б) переменный и заземляющий ;

в) переменный и постоянный ;

г) постоянный и ток утечки.

2. Вставьте пропущенные слова:

Для правильного выбора и использования проводниковых материалов нужно знать их ________________,физические и химические свойства.

3. Решите задачу: Электропаяльник, включенный в сеть с напряжением 220В, потребляет ток 0,3А. Определите сопротивление электропаяльника.

Вариант №6

1. Электрическое сопротивление- это…

а) способность материала отталкивать электрический заряд;

б) способность материала препятствовать прохождению электрического тока через себя;

в) способность материала пропускать через себя электрический ток;

г) способность материала заземлять электрическое оборудование.

2. Вставьте пропущенные слова:

В электрическую цепь входят: _______________________, потребитель и проводники.

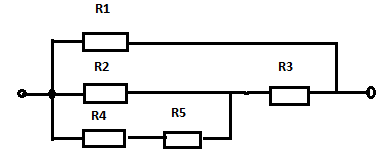

3. Решите задачу: Вычислите эквивалентное сопротивление электрической цепи, приведенной на рис.1, если R1=2Ом, R2=3Ом, R3=5Ом, R4=R5=10Ом.

Рис.1

Вариант №7

1.Электрическая проводимость –это…

а) способность материала пропускать через себя электрический ток;

б) способность материала заземлять электрическое оборудование.

в) способность материала отталкивать электрический заряд;

г) способность материала препятствовать прохождению электрического тока через себя;

2. Вставьте пропущенные слова:

Электрическая проводимость – способность материала ______________ пропускать через себя ток.

3. Решите задачу: Вычислите эквивалентное сопротивление электрической цепи приведенной на рис.2, если сопротивление каждого резистора равно по 10 Ом

Рис2.

Вариант №8

1. Расшифруйте абривиатуру  ЭДС.

а) Электронно-динамическая система;    б) Электрическая движущая система;

в) Электродвижущая сила ;                      г)  Электронно действующая сила.

2. Вставьте пропущенные слова:

Электрическое сопративление-свойство материала_________________ прохождению электрического тока через себя.

3. Решите задачу: Напряжение сети 12 В. Общий ток, потребляемый четырьмя параллельно включенными одинаковыми лампами, равен 6А. Определите сопротивление каждой лампы.

Вариант №9

1 .Какой из проводов одинаково диаметра и длины сильнее нагревается – медный или стальной при одной и той же силе тока ?

а) Медный                                               б) Стальной

в) Оба провода нагреваются               г) Ни какой из проводов

    одинаково                                               не нагревается

2. Вставьте пропущенные слова:

Питающая сеть- сеть которая проводит электрическую энергию от ______________ к распределительным пунктам

3. Решите задачу: Определите напряжение сети, в которую можно включить однофазный трансформатор с вторичным напряжением 400В и коэффициентом трансформации 20,5.

Вариант №10

1.Какими приборами можно измерить силу тока в электрической цепи?

а) Амперметром                                                 б) Вольтметром

в) Психрометром                                                г) Ваттметром

2. Вставьте пропущенные слова:

Электрической сетью называются совокупность подстанций и линий ________________________ предназначенных для передачи и распределения электрической энергии.

3. Решите задачу: Электрическая лампочка включена в сеть напряжением 220 В. Какой ток будет проходить через лампочку, если сопротивление её нити 250 Ом.

Вариант №11

1. Какие линии электропередач используются для передачи электроэнергии?

а) Воздушные                                             б) Кабельные

в) Подземные                                             г ) Все перечисленные

2. Вставьте пропущенные слова:

Сопротивление проводника зависит от________________,от темперетуры и от________________.

3. Решите задачу: Кислородный аккумулятор с ЭДС 2,5В и внутренним сопротивлением 0,2 Ом замкнут на потребитель с сопротивлением 2,6 Ом. Определить тое в цепи.

Вариант №12

1. Какие линии электропередач используются для передачи электроэнергии?

а) Воздушные                                     б) Кабельные

в) Подземные                                           г ) Все перечисленные

2. Вставьте пропущенные слова:

Сопротивление проводника зависит от материала ______________, от температуры и от ______________.

3. Решите задачу: Какое количество теплоты выделяется в проводнике, имеющем сопротивление 10 Ом, в течение 20с при токе5А?

Вариант №13

1. Какие трансформаторы используются для питания электроэнергией бытовых потребителей?

а) измерительные                                   б) сварочные

в) силовые                                                 г) автотрансформаторы

2. Вставьте пропущенные слова: Магнитная индукция- это векторная величина которая характеризует _______________, определяет силу действующую на заряженную частицу.

3. Решите задачу: Определить мощность потребляемую электрическим двигателем, если ток в цепи равен 8А и двигатель включен в сеть напряжением 220В.

Вариант №14

1. Почему сварочный трансформатор изготавливают  на сравнительно небольшое вторичное напряжение? Укажите неправильный ответ.

а) Для повышения величины сварочного тока при заданной мощности.             б) Для улучшения условий безопасности сварщика

в) Для получения крутопадающей внешней характеристики                               г) Сварка происходит при низком напряжении.

2. Вставьте пропущенные слова:

Трансформаторами называют электромагнитный аппарат служащий для _____________ энергии переменного тока одного напряжения в энергию переменного тока другого напряжения.

3. Решите задачу: Определить внутреннее сопротивление аккумуляторной батареи, если ЭДС равно 6В, напряжение 5,6 В, а сила тока 0,2А.

Вариант №15

1. Какой физический закон лежит в основе принципа действия трансформатора?

а) Закон Ома                                     б)  Закон Кирхгофа

в) Закон самоиндукции                  г) Закон электромагнитной

индукции

2. Вставьте пропущенные слова:

Когда расстояние между телами намного больше их размеров форма и размер заряженных тел не оказывает влияние на взаимодействие между ними тогда заряженные тела считаются _____________________________.

3. Решите задачу: На зажимах дуги сварочной электрической машины поддерживается напряжение U=60 В. Сопротивление дуги R=0.4 Ом. Рассчитайте стоимость энергии, расходуемой при сварке, если сварка продолжалась 4 часа. Стоимость энергии 1,2 за 1 кВтч.

Вариант №16

1. Сколько электродвигателей входит в электропривод?

а) Один                               б) Два

в) Несколько                       г) Количество электродвигателей зависит

от  типа электропривода

2. Вставьте пропущенные слова:

Сварочный трансформатор служит для _____________ деталей и различных изделий.

3. Решите задачу: Источник электрического тока, установленный на велосипеде, вырабатывает ток для двух ламп. Сила тока в каждой лампе I=0,28 А при напряжении U=6В. Определить мощность генератора?

Вариант №17

1. Для зажигания дуги сварочный трансформатор в режиме холостого хода должен создать:

а) 50-60В б) 70-80В

в) 60-70В г) 80-90В

2. Вставьте пропущенные слова:

Сварочный трансформатор является ___________________ и работает в режиме близком к короткому замыканию.

3. Решите задачу: Определить силу тока в электрической плитке если r=90 Ом, а мощность тока P=360Вт.

Вариант №18

1.Сварочный трансформатор работает в режиме, близком короткому замыканию и является:

а) повышающем

в) понижающим

2. Вставьте пропущенные слова:

При постоянном токе работают сварочные ________________, а при переменном сварочные _______________

3. Решите задачу: В квартире имеется восемь ламп, шесть из них мощностью по 40 Вт горят в сутки по 6 часов, а 2 мощностью по 60 Вт горят 8 часов в сутки. Сколько нужно заплатить за горение всех ламп в течении месяца (30) дней при тарифе 120 руб. за 1кВ час?

Вариант №19

1.Сварочные трансформаторы работают с помощью…

а) переменного и постоянного тока б) переменного тока

в) постоянного тока

2. Вставьте пропущенные слова:

Для передачи электроэнергии используют _____________, подземные и _____________ линии электропередачи.

3. Решите задачу: Электродвигатель, подключенный к сети 220В, потребляет ток 6А.Какова мощность двигателя и какое количество и какое количество энергии он потребляет за 8 часов работы.

Вариант №20

1.Сварочные генераторы работают с помощью…

а) постоянного тока

б) переменного тока

в) переменного и постоянного тока

2. Вставьте пропущенные слова:

Действие трансформатора основано на явлении ____________________ ______________________________________.

3. Решите задачу: Определите сопротивление 200м железной проволоки сечением 5 мм².

Правильные ответы: по первому вопросу

Правильные ответы: по второму вопросу

1- Техническое устройство, 2-магнитные, 3-направленное движение, 4-электродвигателем, 5-электрические, химические, 6-источник питания, проводники, 7- пропускать, 8-препядствовать, 9-источник питания,10-различных напряжений, 11-материала, поперечного сечения, 12-заряженную частицу, 13-магнитное поле, 14-преобразования,15-точечными зарядами, 16-сварки, 17-понижающим, 18- генераторы, трансформаторы,19-воздушные, кабельные, 20- электромагнитной индукции.

Правильные ответы: по третьему вопросу В1-1320Вт, В2-0,2 См, В3-нейзильбер, В4-0,9А, В5-20 Ом, В6-13,75Ом, В7- 4,1,В8-8Ом, В9-8,2кВ, В10-0,88А, В11-0,89А, В12-5000 Дж, В13-1760Вт, В14-0,21Ом, В15-43,2коп, В16-3,36Вт, В17-2А, В18-2592 руб, В19-1320Вт,10560Вт, В20-3,92Ом.

1. Как называется прибор, с помощью которого измеряют ток?

а) вольтметр;

б) амперметр;

в) омметр.

2. Единица измерения электрического сопротивления

а) ампер; б) вольт; в) ом.

3. Вольтметр- это прибор, который служит для измерения в цепи

а) тока;

б) сопротивления;

в) напряжения.

4. Основную часть используемой людьми электрической энергии создают

а) атомные электростанции;

б) гидроэлектростанции;

в) тепловые электростанции.

5. Магнитная индукция обозначается буквой

а) Н; б) В; в) Ф.

6. Ферромагнитные материалы в магнитопроводах электромагнитных устройств магнитное поле

а) уменьшают; б) увеличивают.

7. Что принято считать стандартной частотой переменного тока?

а) 100герц ;

б) 50герц;

в) 130 герц.

8. Каковы последствия короткого замыкания?

а) сильное нагревание изоляции и проводов электрической цепи и

возникновение пожара;

б) понижение питающего напряжения;

в) уменьшение силы тока в цепи.

9. На чем основан принцип действия трансформатора?

а) самоиндукции;

б) взаимоиндукции;

в) электромагнитной индукции.

10. Первичная обмотка трансформатора подключается

а) к источнику электрической энергии;

б) к потребителю электрической энергии.

11. Трансформатор работает только в цепи _____________ тока.

12. В чем преимущества автотрансформатора от трансформатора?

а) меньший расход меди;

б) меньшие потери в обмотках;

в) высокий к.п.д.

13. Электрические машины, преобразующие механическую энергию в электрическую называют __________________

14. Какие требования предъявляются к электрическим двигателям?

а) устойчивость работы в рабочем режиме;

б) малый вес;

в) надежность в работе

15. Для преобразования переменного тока в постоянный применяют ________________

16. Что относят к измерительным приборам для измерения электрических величин?

а) ваттметр; б) вольтметр; в) барометр

17. Что имеет отсчетное устройство измерительного прибора?

а) шкалу;

б) пружину;

в) указатель.

18. Как обозначается на схемах полупроводниковый диод?

R EL

а) б) в)

19. Многослойные структуры с 3-мя р-n переходами называются

___________________

20. Для уменьшения пульсаций выпрямительного напряжения на выходе выпрямителя включают __________________

Критерии оценивания
