Texnologiya fanidan slayd

Dars shiori:

Elektr energiyasi hozirgi zamon texnikasining ozuqasidir.

Xonalarga elektr o‘tkazishning hech qanday turini simlarni biriktirish (ulash), tarmoqlash va ularning uchlarini tayyorlash ishlarisiz amalga oshirib

bo‘lmaydi.

Simni uzaytirish lozim bo‘lgan hollarda ikki sim bir-biriga ulanadi. Elektr o‘tkazgich simlarini tarmoqlash tarmoqqa elektr iste’molchilarini qo‘shish maqsadida amalga oshiriladi.

Maishiy elektr asboblarining hammasi elektr tarmog‘iga shtepsel rozetkasi orqali ulanadi.

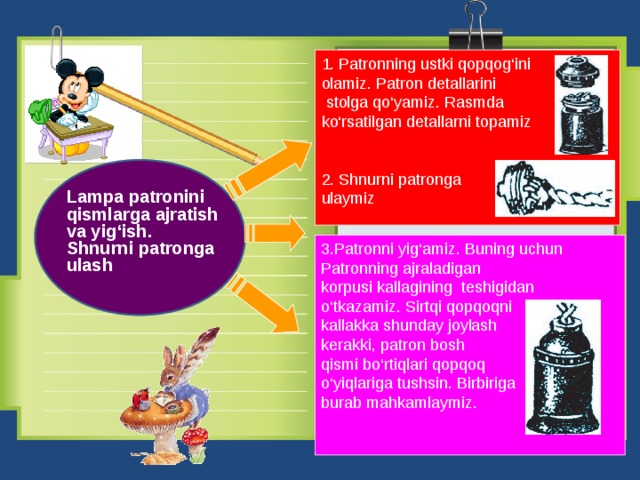

1. Patronning ustki qopqog‘ini

olamiz. Patron detallarini

stolga qo‘yamiz. Rasmda

ko‘rsatilgan detallarni topamiz

2. Shnurni patronga

ulaymiz

Lampa patronini qismlarga ajratish va yig‘ish.

Shnurni patronga ulash

3.Patronni yig‘amiz. Buning uchun

Patronning ajraladigan

korpusi kallagining teshigidan

o‘tkazamiz. Sirtqi qopqoqni

kallakka shunday joylash

kerakki, patron bosh

qismi bo‘rtiqlari qopqoq

o‘yiqlariga tushsin. Birbiriga

burab mahkamlaymiz.

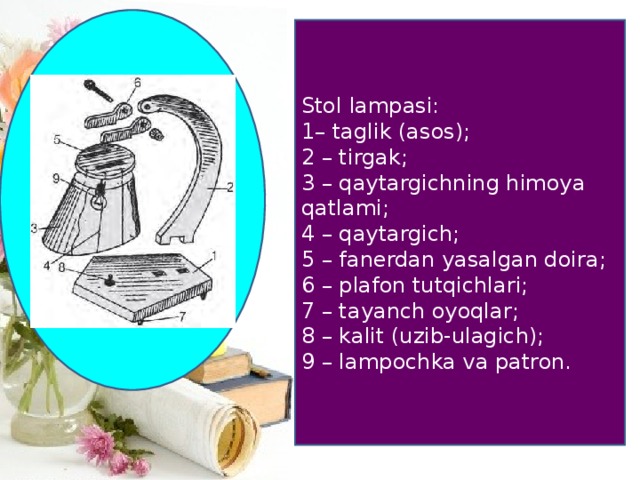

Stol lampasi:

1– taglik (asos);

2 – tirgak;

3 – qaytargichning himoya qatlami;

4 – qaytargich;

5 – fanerdan yasalgan doira;

6 – plafon tutqichlari;

7 – tayanch oyoqlar;

8 – kalit (uzib-ulagich);

9 – lampochka va patron.

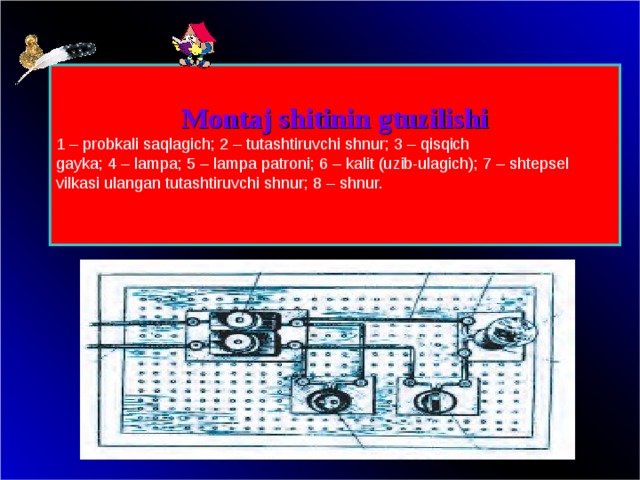

Montaj shitinin gtuzilishi

1 – probkali saqlagich; 2 – tutashtiruvchi shnur; 3 – qisqich

gayka; 4 – lampa; 5 – lampa patroni; 6 – kalit (uzib-ulagich); 7 – shtepsel vilkasi ulangan tutashtiruvchi shnur; 8 – shnur.

Bu ishni bajarish tartibini quyidagicha belgilash mumkin :

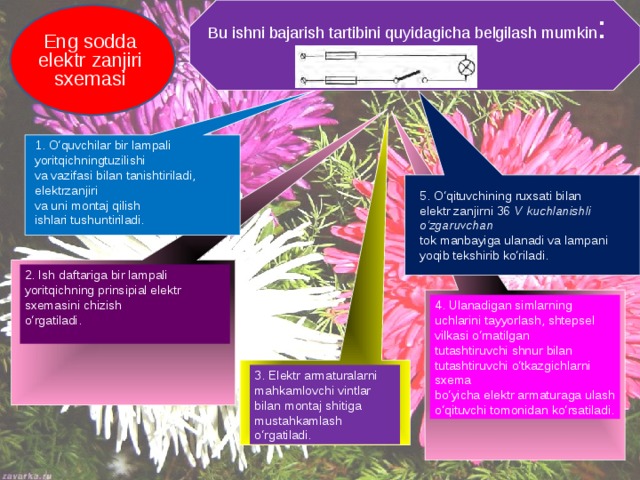

Eng sodda elektr zanjiri sxemasi

1. O‘quvchilar bir lampali yoritqichningtuzilishi

va vazifasi bilan tanishtiriladi, elektrzanjiri

va uni montaj qilish

ishlari tushuntiriladi.

5. O‘qituvchining ruxsati bilan elektr zanjirni 36 V kuchlanishli o‘zgaruvchan

tok manbayiga ulanadi va lampani yoqib tekshirib ko‘riladi.

2. Ish daftariga bir lampali yoritqichning prinsipial elektr sxemasini chizish

o‘rgatiladi.

4. Ulanadigan simlarning uchlarini tayyorlash, shtepsel vilkasi o‘rnatilgan

tutashtiruvchi shnur bilan tutashtiruvchi o‘tkazgichlarni sxema

bo‘yicha elektr armaturaga ulash o‘qituvchi tomonidan ko‘rsatiladi.

3. Elektr armaturalarni mahkamlovchi vintlar bilan montaj shitiga mustahkamlash

o‘rgatiladi.
