Тема: Устройства ввода информации в ПК (Сканеры)

Сканеры

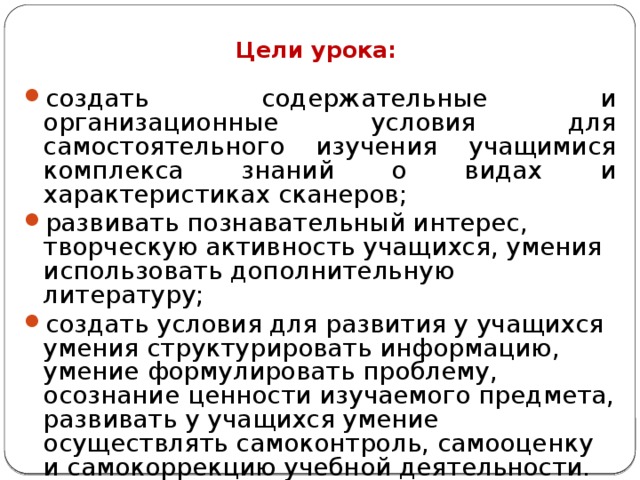

Цели урока:

• создать содержательные и организационные условия для самостоятельного изучения учащимися комплекса знаний о видах и характеристиках сканеров;
• развивать познавательный интерес, творческую активность учащихся, умения использовать дополнительную литературу;
• создать условия для развития у учащихся умения структурировать информацию, умение формулировать проблему, осознание ценности изучаемого предмета, развивать у учащихся умение осуществлять самоконтроль, самооценку и самокоррекцию учебной деятельности.

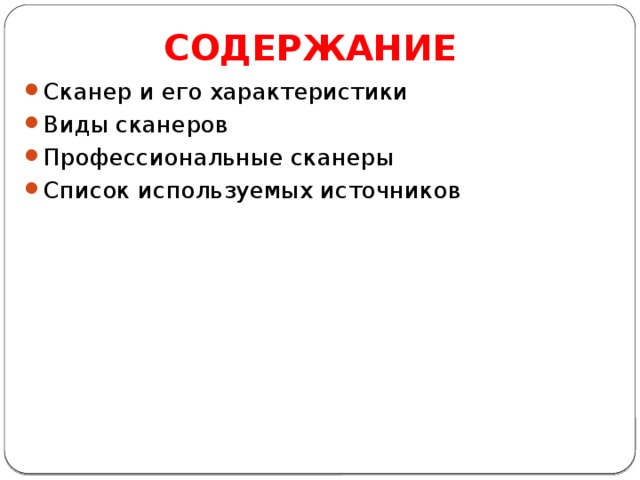

СОДЕРЖАНИЕ

• Сканер и его характеристики
• Виды сканеров
• Профессиональные сканеры
• Список используемых источников

Ска́нер - устройство, которое создаёт цифровое изображение сканируемого объекта. Полученное изображение может быть сохранено как графический файл, или, если оригинал содержал текст, распознано посредством программы распознавания текста и сохранено как текстовый файл.

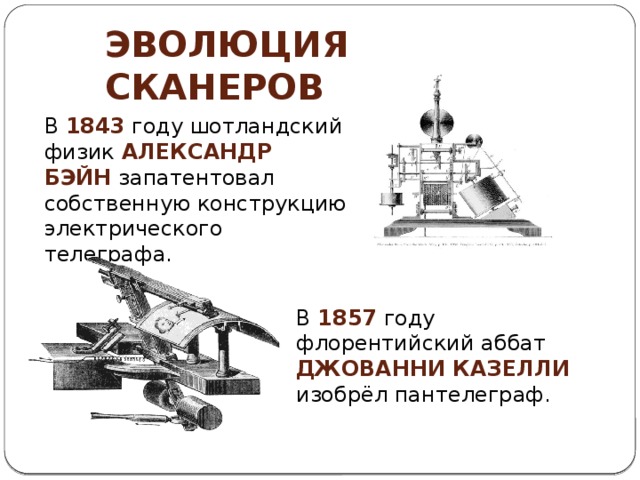

Эволюция сканеров

В 1843 году шотландский физик  Александр Бэйн  запатентовал собственную конструкцию электрического телеграфа.

В 1857 году флорентийский аббат Джованни Казелли изобрёл пантелеграф.

Эволюция сканеров

В 1984 году был изобретен планшетный сканер.

В мае 1990 года появление первого ручного сканера.

В 1995 году появились барабанные сканеры.

Сканеры современности

Сканер отпечатка пальца

Сканер

сетчатки

глаза

Сканер

штрих-

кода

3 D cканер

Характеристики сканеров

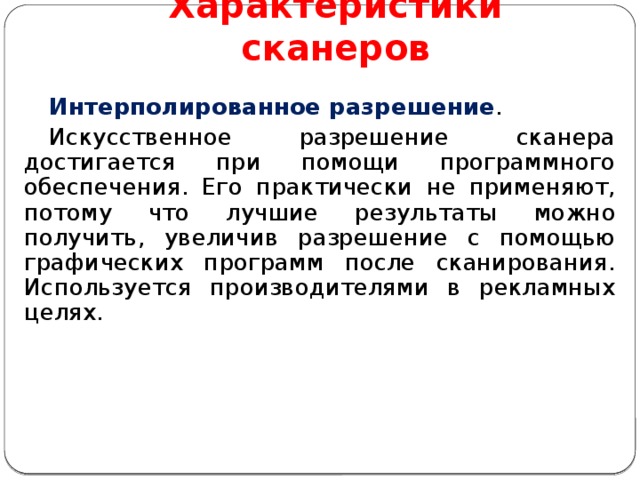

Интерполированное разрешение .

Искусственное разрешение сканера достигается при помощи программного обеспечения. Его практически не применяют, потому что лучшие результаты можно получить, увеличив разрешение с помощью графических программ после сканирования. Используется производителями в рекламных целях.

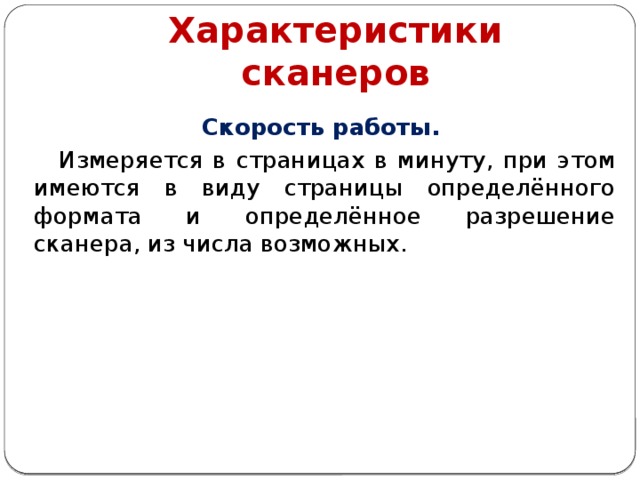

Характеристики сканеров

Скорость работы.

Измеряется в страницах в минуту, при этом имеются в виду страницы определённого формата и определённое разрешение сканера, из числа возможных.

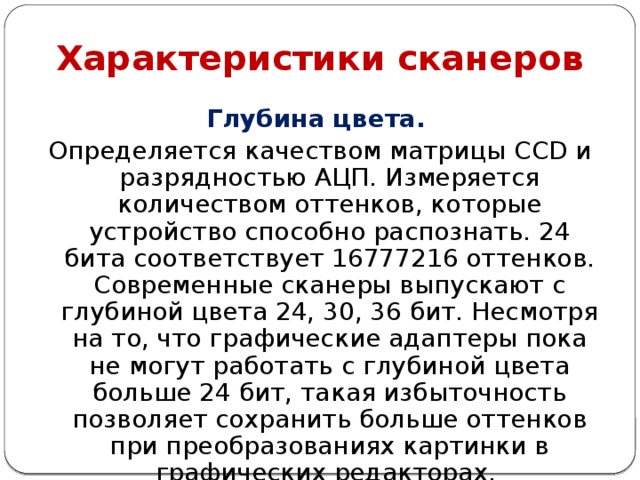

Характеристики сканеров

Глубина цвета.

Определяется качеством матрицы CCD и разрядностью АЦП. Измеряется количеством оттенков, которые устройство способно распознать. 24 бита соответствует 16777216 оттенков. Современные сканеры выпускают с глубиной цвета 24, 30, 36 бит. Несмотря на то, что графические адаптеры пока не могут работать с глубиной цвета больше 24 бит, такая избыточность позволяет сохранить больше оттенков при преобразованиях картинки в графических редакторах.

Виды сканеров

В зависимости от способа сканирования объекта и самих объектов сканирования существуют следующие виды сканеров:

• планшетные;
• ручные;
• листопротяжные;
• планетарные;
• барабанные;
• слайд-сканеры;
• сканеры штрих-кода.

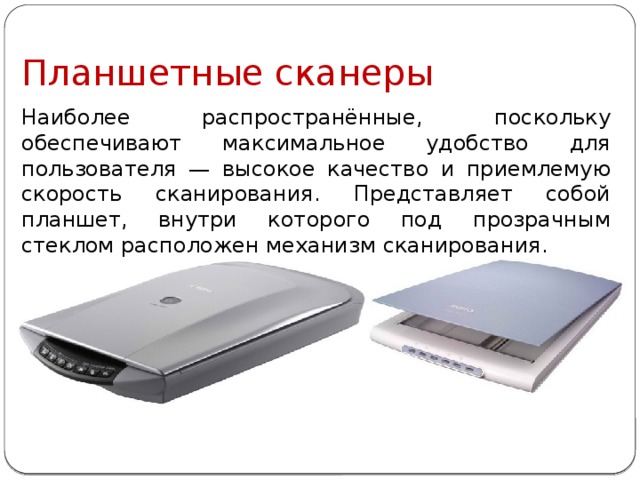

Планшетные сканеры

Наиболее распространённые, поскольку обеспечивают максимальное удобство для пользователя — высокое качество и приемлемую скорость сканирования. Представляет собой планшет, внутри которого под прозрачным стеклом расположен механизм сканирования.

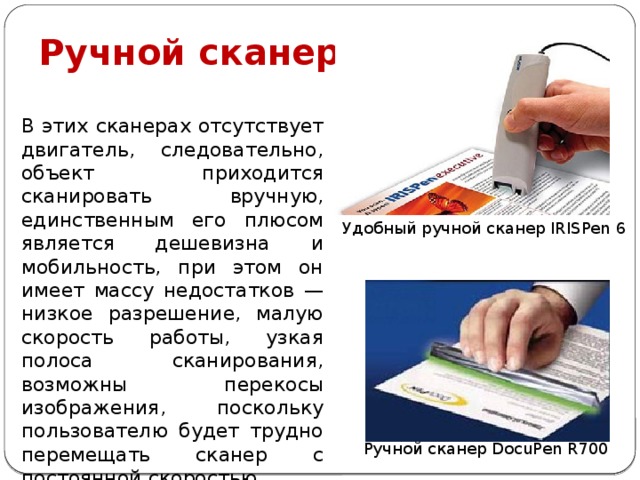

Ручной сканер

В этих сканерах отсутствует двигатель, следовательно, объект приходится сканировать вручную, единственным его плюсом является дешевизна и мобильность, при этом он имеет массу недостатков — низкое разрешение, малую скорость работы, узкая полоса сканирования, возможны перекосы изображения, поскольку пользователю будет трудно перемещать сканер с постоянной скоростью.

Удобный ручной сканер IRISPen 6

Ручной сканер DocuPen R700

Листопротяжные сканеры

Лист бумаги вставляется в щель и протягивается по направляющим роликам внутри сканера мимо ламы. Имеет меньшие размеры, по сравнению с планшетным, однако может сканировать только отдельные листы. Многие модели имеют устройство автоматической подачи, что позволяет быстро сканировать большое количество документов, причем в ряде моделей – с двух сторон за один прогон.

Планетарные сканеры

Применяются для сканирования книг или легко повреждающихся документов. При сканировании нет контакта со сканируемым объектом (как в планшетных сканерах).

Книжный планетарный сканер Элар ПланСкан серии

Планетарные сканеры

Барабанный сканер

Применяется в полиграфии, имеет большое разрешение Оригинал располагается на внутренней или внешней стенке прозрачного цилиндра (барабана).

Барабанный сканер Howtek ScanMaster 4500

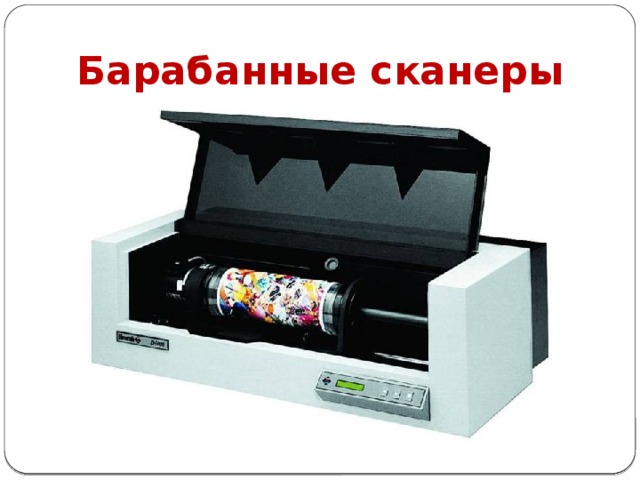

Барабанные сканеры

Барабанный сканер

Практические преимущества и недостатки:

• высокая чувствительность
• разрешающая способность до 19,600 точек на дюйм,
• высокая скорость сканирования, пакетная обработка.
• минимальный шум.
• аппаратные средства повышения резкости изображения.
• Высокое качество изображений, как в цветах, так и в тенях.

Недостатки:

• требует квалификации оператора
• высокая стоимость

Барабанный сканер

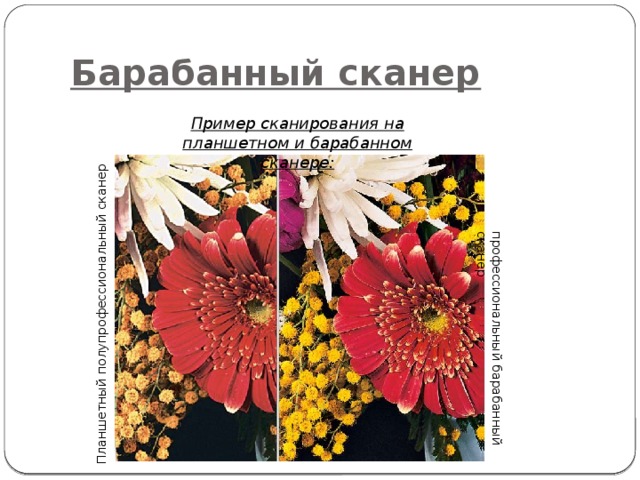

Пример сканирования на планшетном и барабанном сканере:

Планшетный полупрофессиональный сканер

профессиональный барабанный сканер

Слайд-сканеры

Как ясно из названия, служат для сканирования плёночных слайдов, выпускаются как самостоятельные устройства, так и в виде дополнительных модулей к обычным сканерам.

Автоматический слайд-сканер 35 мм на

слайд сканер от PolaDigital

Слайд-сканеры

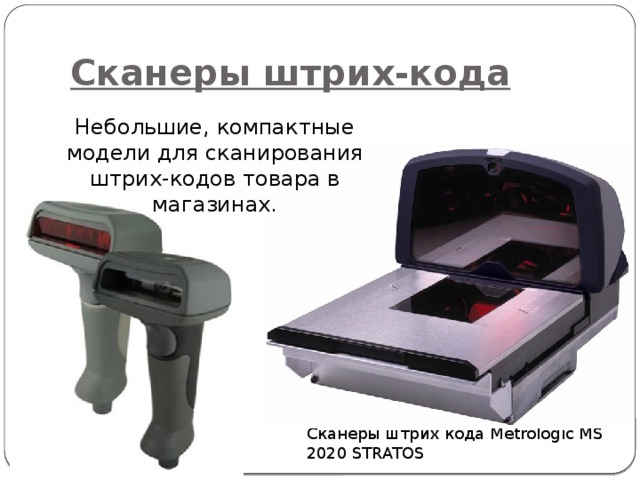

Сканеры штрих-кода

Небольшие, компактные модели для сканирования штрих-кодов товара в магазинах.

Сканеры штрих кода Metrologic MS 2020 STRATOS

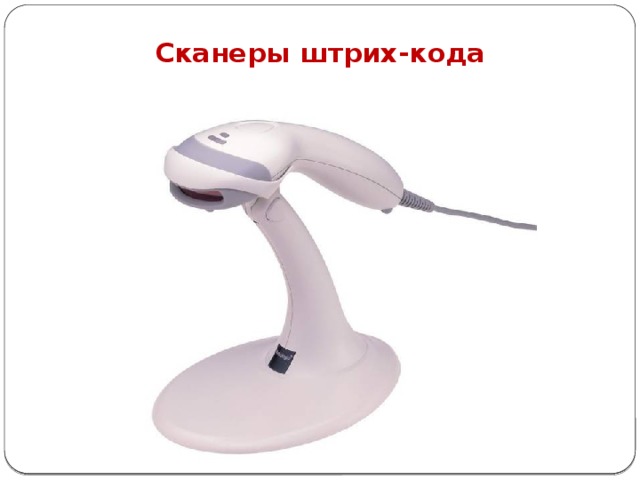

Сканеры штрих-кода

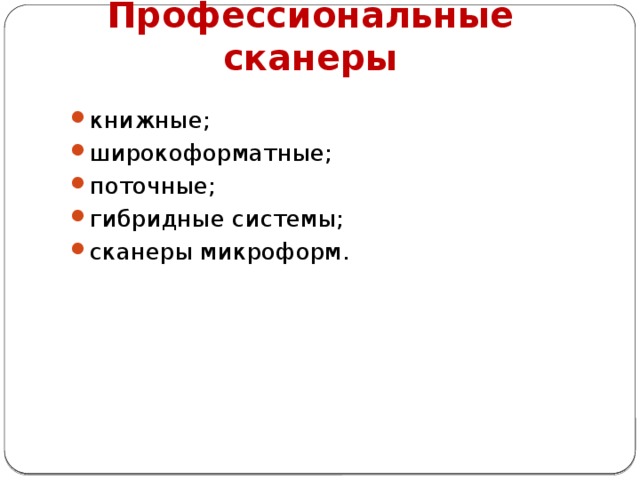

Профессиональные сканеры

• книжные;
• широкоформатные;
• поточные;
• гибридные системы;
• сканеры микроформ.

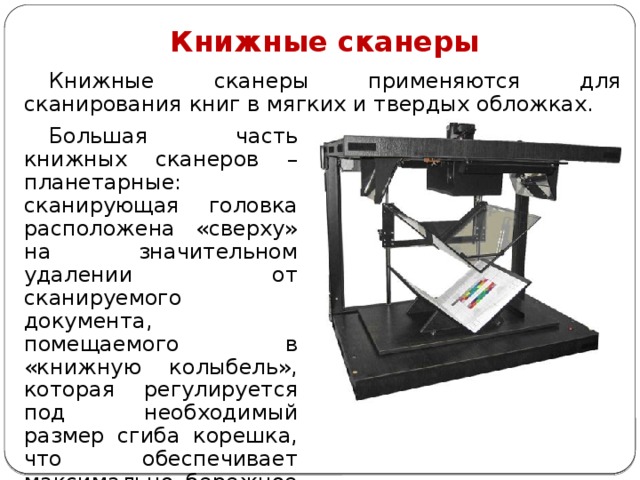

Книжные сканеры

Книжные сканеры применяются для сканирования книг в мягких и твердых обложках.

Большая часть книжных сканеров – планетарные: сканирующая головка расположена «сверху» на значительном удалении от сканируемого документа, помещаемого в «книжную колыбель», которая регулируется под необходимый размер сгиба корешка, что обеспечивает максимально бережное отношение к оригиналу.

Широкоформатные сканеры

Широкоформатные сканеры используются для сканирования крупноформатных документов – карт, чертежей, газет, постеров и других документов форматом вплоть до А1.

В системе освещения широкоформатных сканеров отсутствует ультрафиолетовая компонента излучения, которая может повредить оригинал.

Скорость сканирования документов очень велика.

Современные модели обеспечивают высочайшее разрешение и точную цветопередачу даже при компактных размерах.

Поточные сканеры

Поточные сканеры предназначены для сканирования несброшюрованных документов форматов от А6 до А3.

Скорость сканирования современных моделей высока –

до 320 страниц в минуту.

Вмешательство оператора – минимально.

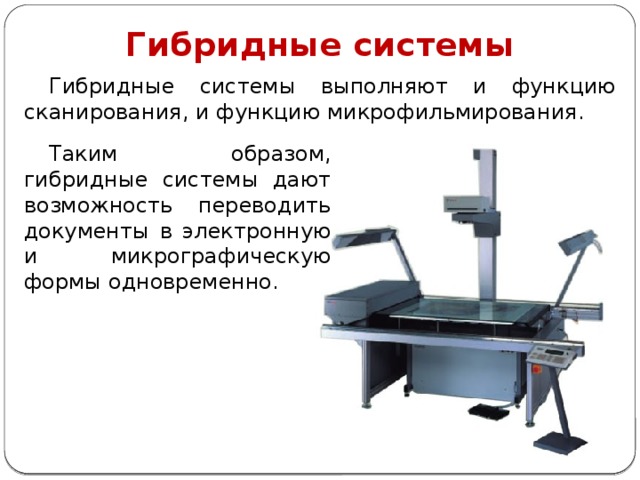

Гибридные системы

Гибридные системы выполняют и функцию сканирования, и функцию микрофильмирования.

Таким образом, гибридные системы дают возможность переводить документы в электронную и микрографическую формы одновременно.

Сканеры микроформ

Сканеры микроформ, предназначенные

для сканирования микроформ, позволяют преобразовать в цифровую форму микрофиши и рулонную микропленку всех распространённых форматов, в том числе

и в полностью автоматическом режиме.

Характеристики сканеров

• По формату сканируемой поверхности
• По оптическому разрешению
• По интерполированному разрешению
• По скорости работы
• По глубине цвета

Основные производители:

• Fujitsu,
• Mustek,
• Hewlett-Packard (HP).
• Canon
• Epson

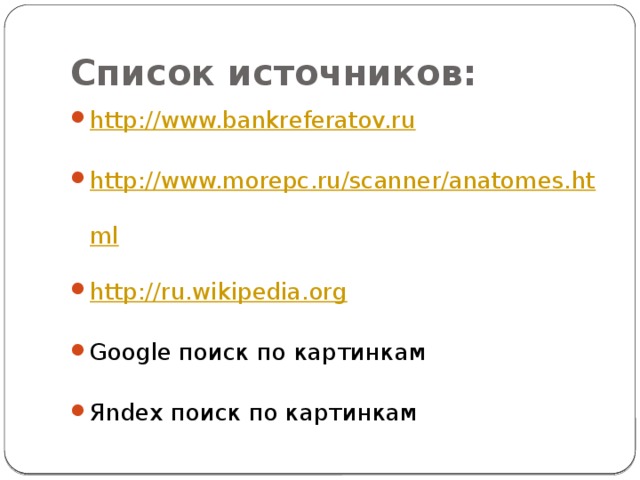

Список источников:
