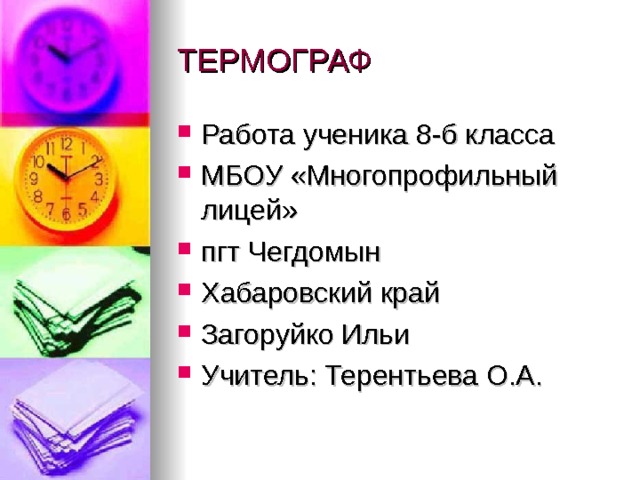

ТЕРМОГРАФ

• Работа ученика 8-б класса
• МБОУ «Многопрофильный лицей»
• пгт Чегдомын
• Хабаровский край
• Загоруйко Ильи
• Учитель: Терентьева О.А.

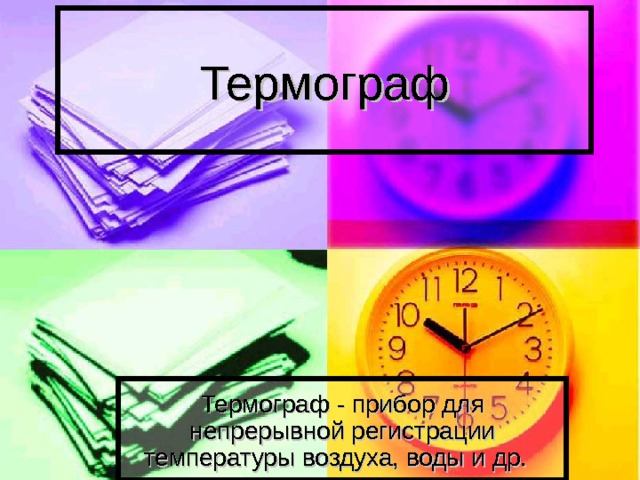

Термограф

Термограф - прибор для непрерывной регистрации температуры воздуха, воды и др.

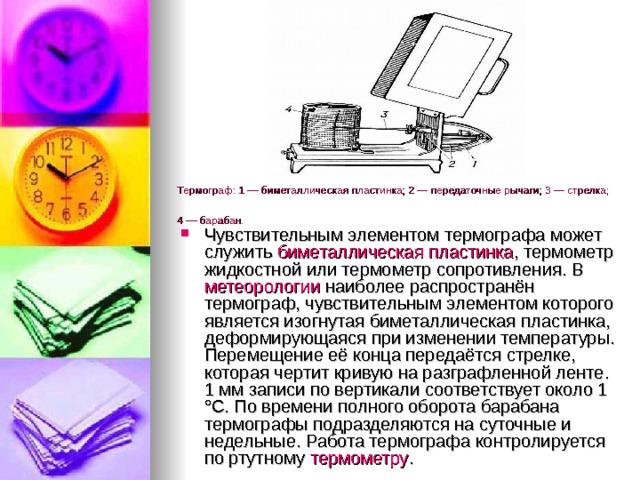

Термограф: 1 — биметаллическая пластинка; 2 — передаточные рычаги; 3 — стрелка; 4 — барабан.

• Чувствительным элементом термографа может служить  биметаллическая пластинка , термометр жидкостной или термометр сопротивления. В метеорологии  наиболее распространён термограф, чувствительным элементом которого является изогнутая биметаллическая пластинка, деформирующаяся при изменении температуры. Перемещение её конца передаётся стрелке, которая чертит кривую на разграфленной ленте. 1 мм записи по вертикали соответствует около 1 °C. По времени полного оборота барабана термографы подразделяются на суточные и недельные. Работа термографа контролируется по ртутному  термометру .

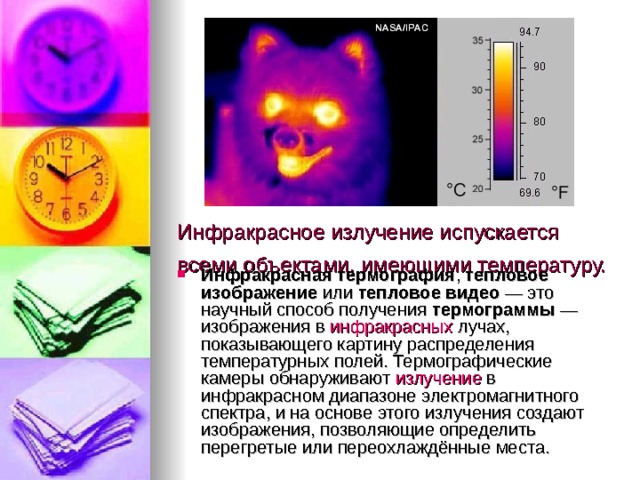

Инфракрасное излучение испускается всеми объектами, имеющими температуру.

• Инфракрасная термография ,  тепловое изображение  или  тепловое видео  — это научный способ получения  термограммы  — изображения в  инфракрасных  лучах, показывающего картину распределения температурных полей. Термографические камеры обнаруживают  излучение  в инфракрасном диапазоне электромагнитного спектра , и на основе этого излучения создают изображения, позволяющие определить перегретые или переохлаждённые места.

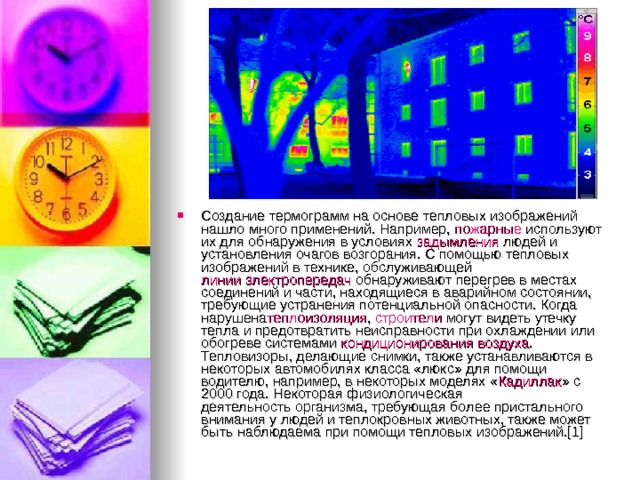

• Создание термограмм на основе тепловых изображений нашло много применений. Например,  пожарные  используют их для обнаружения в условиях  задымления  людей и установления очагов возгорания. С помощью тепловых изображений в технике, обслуживающей  линии электропередач  обнаруживают перегрев в местах соединений и части, находящиеся в аварийном состоянии, требующие устранения потенциальной опасности. Когда нарушена теплоизоляция ,  строители  могут видеть утечку тепла и предотвратить неисправности при охлаждении или обогреве системами  кондиционирования воздуха . Тепловизоры, делающие снимки, также устанавливаются в некоторых автомобилях класса «люкс» для помощи водителю, например, в некоторых моделях « Кадиллак » с 2000 года. Некоторая физиологическая деятельность организма, требующая более пристального внимания у людей и теплокровных животных, также может быть наблюдаема при помощи тепловых изображений.[1]

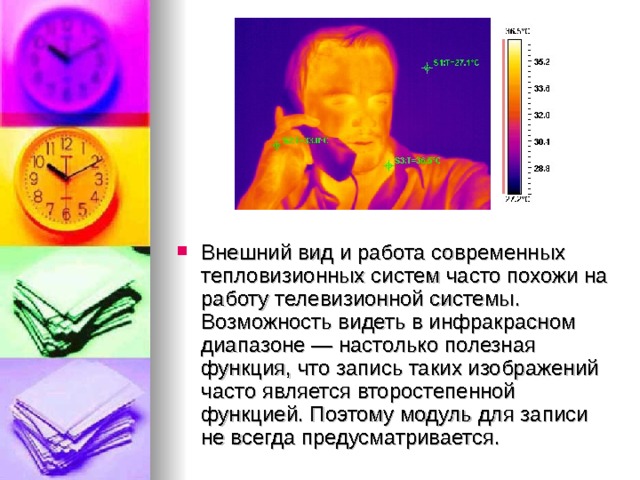

• Внешний вид и работа современных тепловизионных систем часто похожи на работу телевизионной системы. Возможность видеть в инфракрасном диапазоне — настолько полезная функция, что запись таких изображений часто является второстепенной функцией. Поэтому модуль для записи не всегда предусматривается.

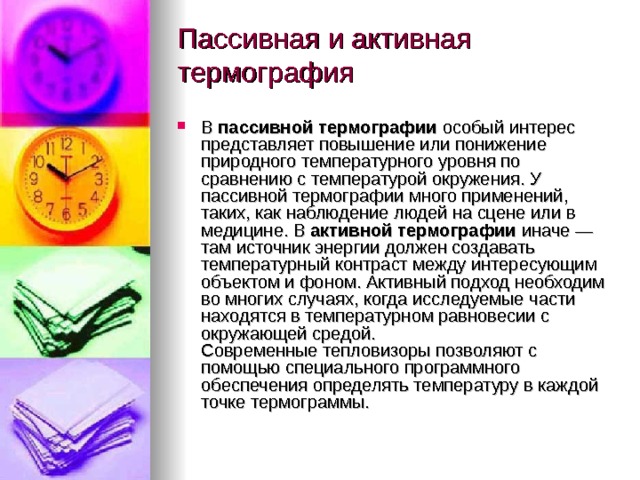

Пассивная и активная термография

• В  пассивной термографии  особый интерес представляет повышение или понижение природного температурного уровня по сравнению с температурой окружения. У пассивной термографии много применений, таких, как наблюдение людей на сцене или в медицине. В  активной термографии  иначе — там источник энергии должен создавать температурный контраст между интересующим объектом и фоном. Активный подход необходим во многих случаях, когда исследуемые части находятся в температурном равновесии с окружающей средой. Современные тепловизоры позволяют с помощью специального программного обеспечения определять температуру в каждой точке термограммы.

Преимущества термографии

• Может показывать визуальное изображение, что помогает в сравнении температур на большой площади
• Даёт возможность захвата движущихся целей в реальном времени
• Позволяет находить аварийные элементы до их выхода из строя
• Измерение в областях, где другие методы невозможны или опасны
• Облегчает поиск дефектов в колоннах или других металлических частях

Спасибо за внимание!

Работу выполнил ученик 8-б класса МБОУ «Многопрофильный лицей» Загоруйко Илья
