Токарные станки по дереву

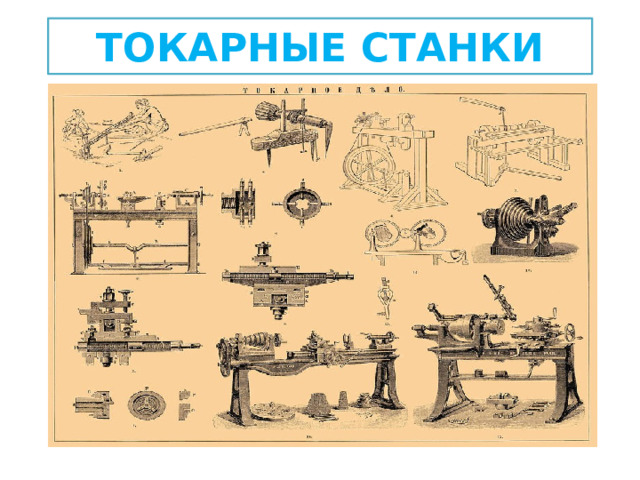

ТОКАРНЫЕ СТАНКИ

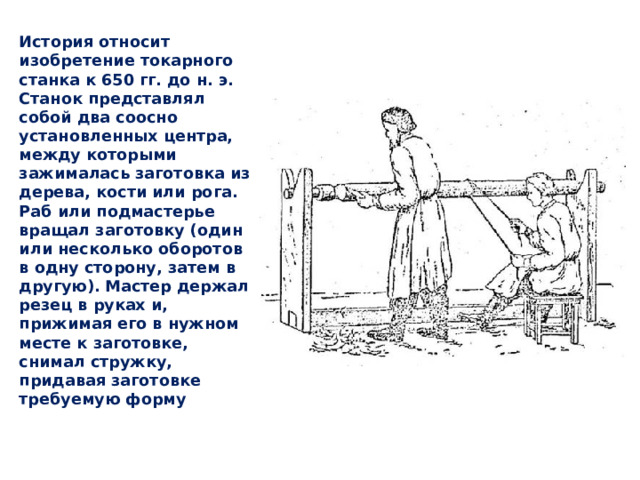

История относит изобретение токарного станка к 650 гг. до н. э. Станок представлял собой два соосно установленных центра, между которыми зажималась заготовка из дерева, кости или рога. Раб или подмастерье вращал заготовку (один или несколько оборотов в одну сторону, затем в другую). Мастер держал резец в руках и, прижимая его в нужном месте к заготовке, снимал стружку, придавая заготовке требуемую форму

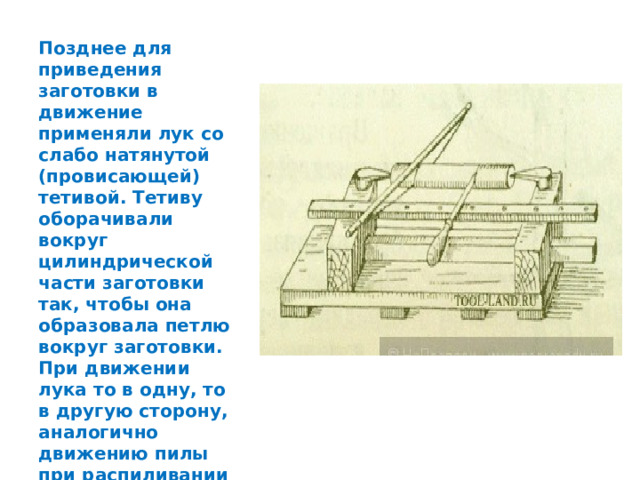

Позднее для приведения заготовки в движение применяли лук со слабо натянутой (провисающей) тетивой. Тетиву оборачивали вокруг цилиндрической части заготовки так, чтобы она образовала петлю вокруг заготовки. При движении лука то в одну, то в другую сторону, аналогично движению пилы при распиливании бревна, заготовка делала несколько оборотов вокруг своей оси сначала в одну, а затем в другую сторону.

Дошедший до наших дней рисунок токарного станка греческого мастера Феодора (VI век до нашей эры)

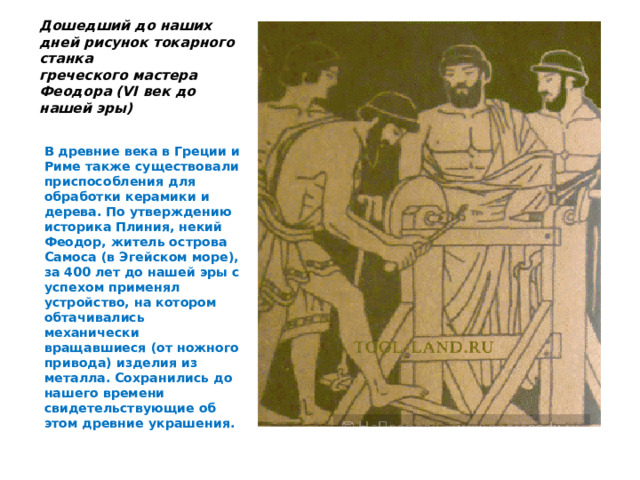

В древние века в Греции и Риме также существовали приспособления для обработки керамики и дерева. По утверждению историка Плиния, некий Феодор, житель острова Самоса (в Эгейском море), за 400 лет до нашей эры с успехом применял устройство, на котором обтачивались механически вращавшиеся (от ножного привода) изделия из металла. Сохранились до нашего времени свидетельствующие об этом древние украшения.

Работа на древнеегипетском токарном станке

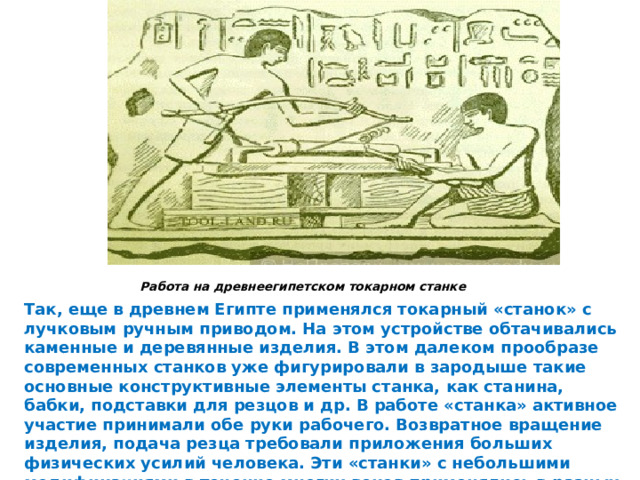

Так, еще в древнем Египте применялся токарный «станок» с лучковым ручным приводом. На этом устройстве обтачивались каменные и деревянные изделия. В этом далеком прообразе современных станков уже фигурировали в зародыше такие основные конструктивные элементы станка, как станина, бабки, подставки для резцов и др. В работе «станка» активное участие принимали обе руки рабочего. Возвратное вращение изделия, подача резца требовали приложения больших физических усилий человека. Эти «станки» с небольшими модификациями в течение многих веков применялись в разных странах мира.

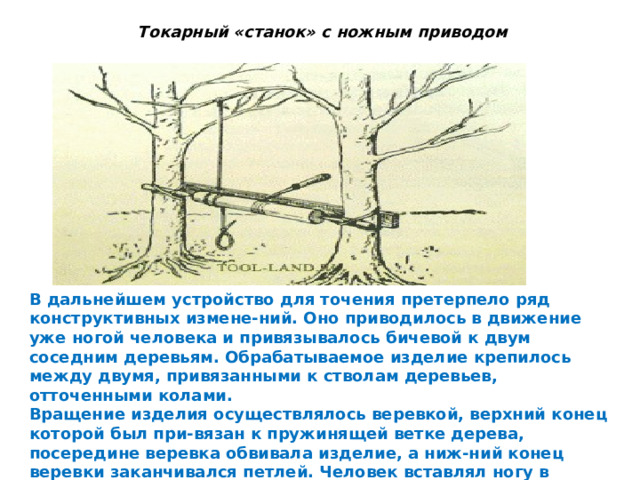

Токарный «станок» с ножным приводом

В дальнейшем устройство для точения претерпело ряд конструктивных измене-ний. Оно приводилось в движение уже ногой человека и привязывалось бичевой к двум соседним деревьям. Обрабатываемое изделие крепилось между двумя, привязанными к стволам деревьев, отточенными колами. Вращение изделия осуществлялось веревкой, верхний конец которой был при-вязан к пружинящей ветке дерева, посередине веревка обвивала изделие, а ниж-ний конец веревки заканчивался петлей. Человек вставлял ногу в петлю, и, нажи-мая и отпуская веревку, приводил изделие во вращательное движение. Это токар-ное устройство применялось очень долго в самых разнообразных модификациях.

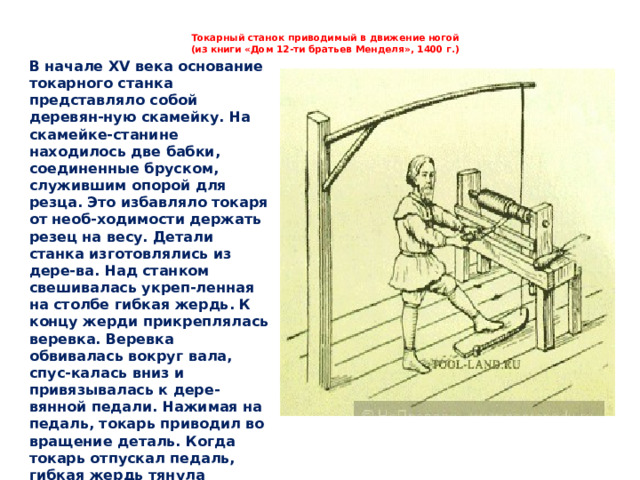

Токарный станок приводимый в движение ногой (из книги «Дом 12-ти братьев Менделя», 1400 г.)

В начале XV века основание токарного станка представляло собой деревян-ную скамейку. На скамейке-станине находилось две бабки, соединенные бруском, служившим опорой для резца. Это избавляло токаря от необ-ходимости держать резец на весу. Детали станка изготовлялись из дере-ва. Над станком свешивалась укреп-ленная на столбе гибкая жердь. К концу жерди прикреплялась веревка. Веревка обвивалась вокруг вала, спус-калась вниз и привязывалась к дере-вянной педали. Нажимая на педаль, токарь приводил во вращение деталь. Когда токарь отпускал педаль, гибкая жердь тянула веревку назад. При этом заготовка вращалась в обратную сто-рону, так что токарю приходилось, как и в лучковых станках, попеременно то прижимать, то отодвигать резец.

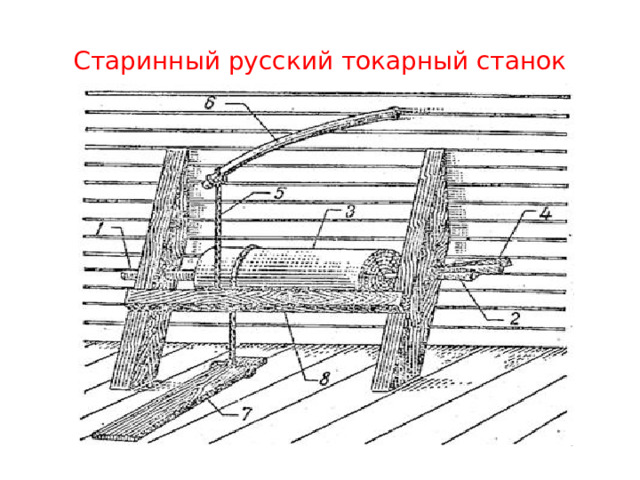

Старинный русский токарный станок

Токарный станок с ножным приводом

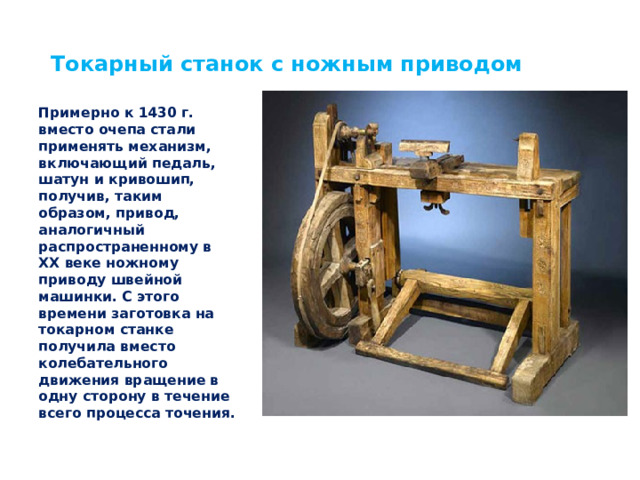

Примерно к 1430 г. вместо очепа стали применять механизм, включающий педаль, шатун и кривошип, получив, таким образом, привод, аналогичный распространенному в XX веке ножному приводу швейной машинки. С этого времени заготовка на токарном станке получила вместо колебательного движения вращение в одну сторону в течение всего процесса точения.

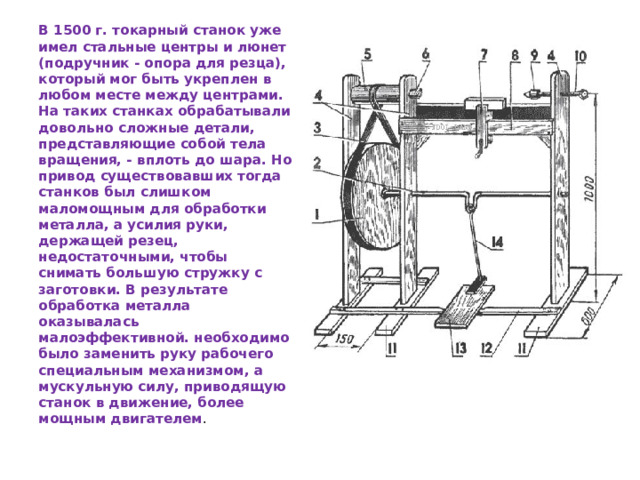

В 1500 г. токарный станок уже имел стальные центры и люнет (подручник - опора для резца), который мог быть укреплен в любом месте между центрами. На таких станках обрабатывали довольно сложные детали, представляющие собой тела вращения, - вплоть до шара. Но привод существовавших тогда станков был слишком маломощным для обработки металла, а усилия руки, держащей резец, недостаточными, чтобы снимать большую стружку с заготовки. В результате обработка металла оказывалась малоэффективной. необходимо было заменить руку рабочего специальным механизмом, а мускульную силу, приводящую станок в движение, более мощным двигателем .

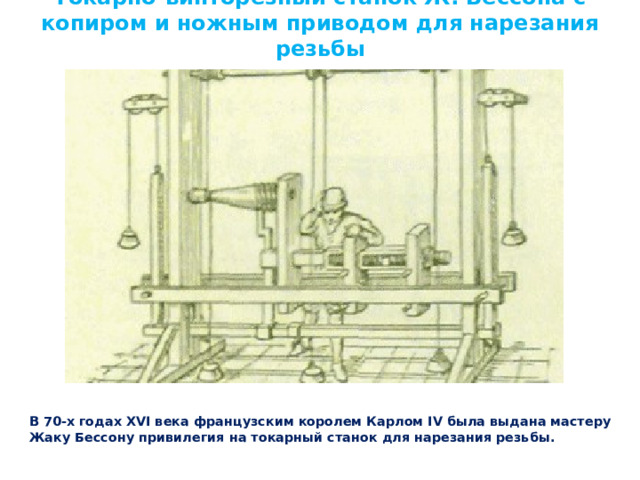

Токарно-винторезный станок Ж. Бессона с копиром и ножным приводом для нарезания резьбы

В 70-х годах XVI века французским королем Карлом IV была выдана мастеру Жаку Бессону привилегия на токарный станок для нарезания резьбы.

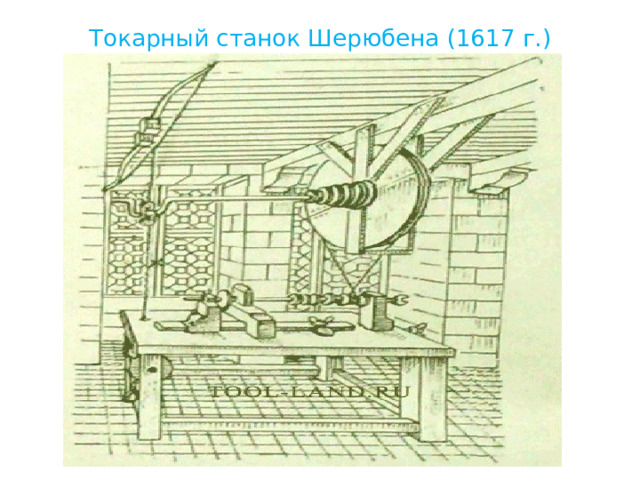

Токарный станок Шерюбена (1617 г.)

Токарный станок с канатным ручным приводом от маховика

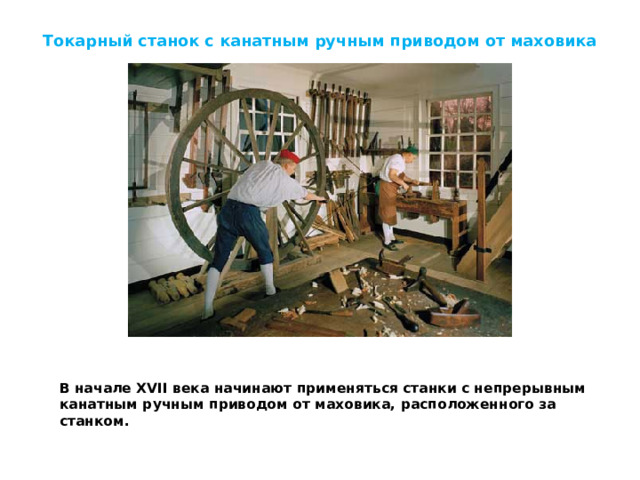

В начале XVII века начинают применяться станки с непрерывным канатным ручным приводом от маховика, расположенного за станком.

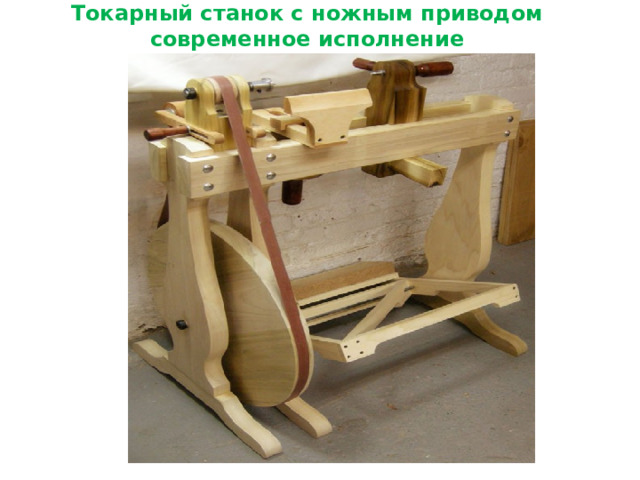

Токарный станок с ножным приводом современное исполнение

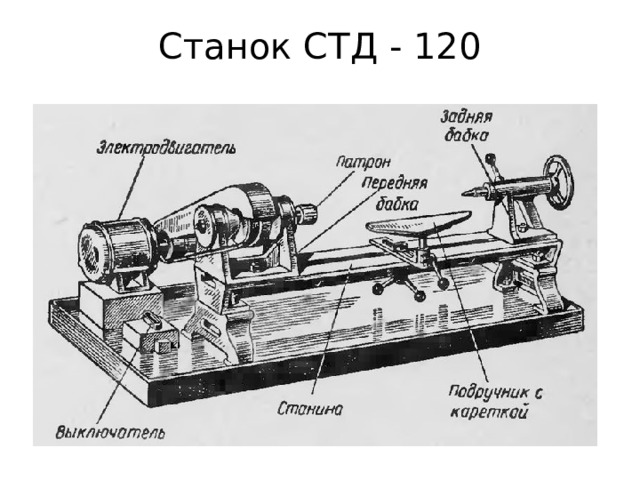

Станок СТД - 120

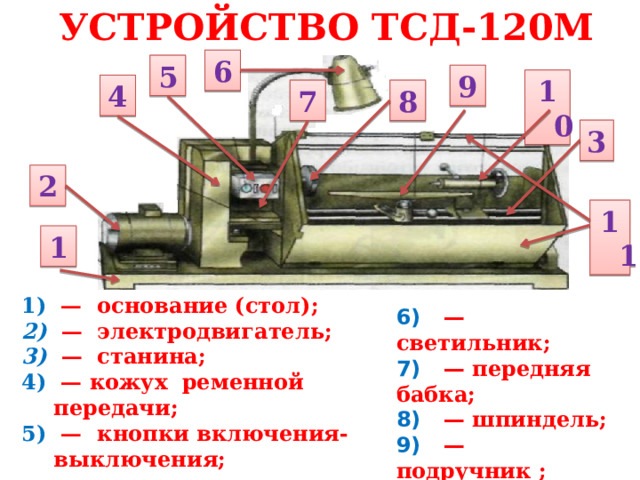

УСТРОЙСТВО ТСД-120М

6

5

9

10

4

7

8

3

2

11

1

• — основание (стол);
• — электродвигатель;
• — станина;
• — кожух ременной передачи;
• — кнопки включения-выключения;

6) — светильник;

7) — передняя бабка;

8) — шпиндель;

9) — подручник ;

10) — задняя бабка;

11) — защитный экран

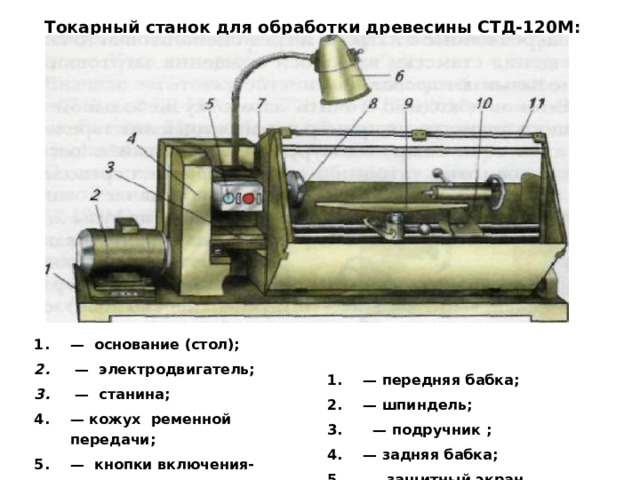

Токарный станок для обработки древесины СТД-120М:

• — основание (стол);
• — электродвигатель;
• — станина;
• — кожух ременной передачи;
• — кнопки включения-выключения;
• — светильник;

• — передняя бабка;
• — шпиндель;
• — подручник ;
• — задняя бабка;
• — защитный экран

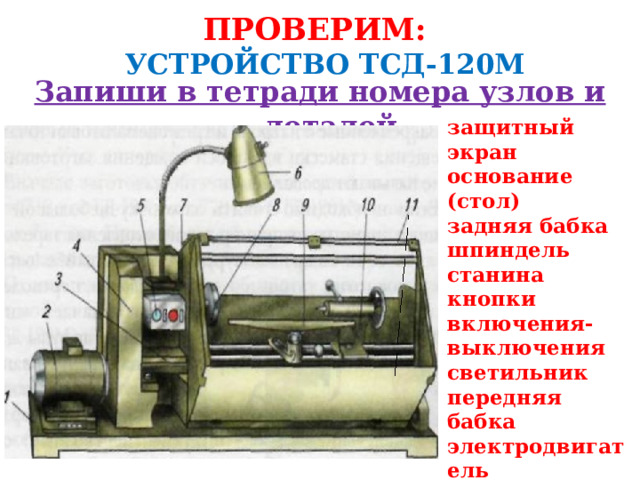

ПРОВЕРИМ: УСТРОЙСТВО ТСД-120М

Запиши в тетради номера узлов и деталей.

защитный экран

основание (стол)

задняя бабка

шпиндель

станина

кнопки включения-выключения

светильник

передняя бабка

электродвигатель

подручник

кожух ременной передачи

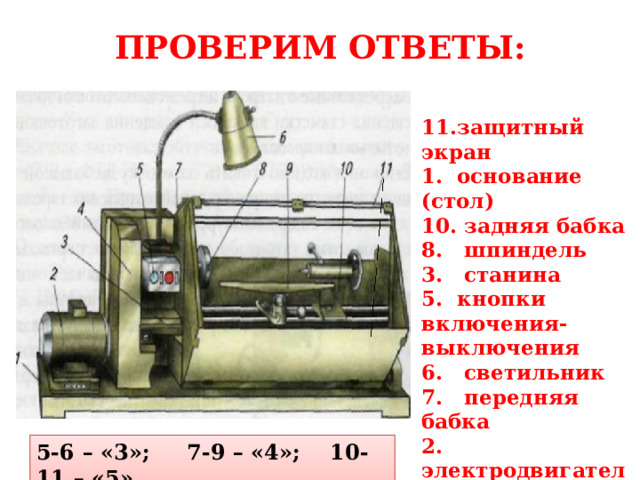

ПРОВЕРИМ ОТВЕТЫ:

11.защитный экран

1. основание (стол)

10. задняя бабка

8. шпиндель

3. станина

5. кнопки включения-выключения

6. светильник

7. передняя бабка

2. электродвигатель

9. подручник

4. кожух ременной передачи

5-6 – «3»; 7-9 – «4»; 10-11 – «5»
