Топочные экраны. Испарительные поверхности котлов.

ОГАПОУ « Белгородский индустриальный колледж» МДК 01.01 Эксплуатация теплотехнического оборудования и систем тепло и топливоснабжения

Тема занятия:

Топочные экраны. Испарительные поверхности котлов

Подготовлено А.В. Кобченко

Рекуперативный теплообмен

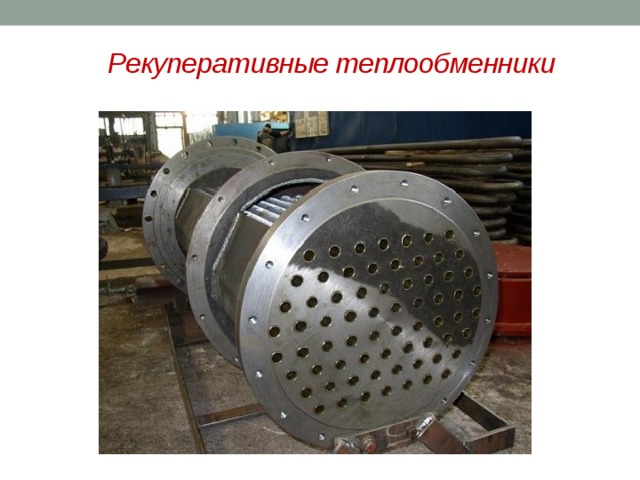

Рекуперативные теплообменники

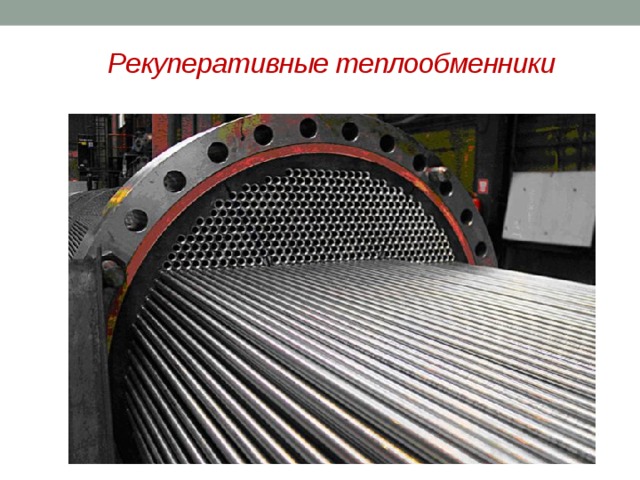

Рекуперативные теплообменники

Рекуперативные теплообменники

Регенеративный теплообмен

а) Нагрев теплообменной поверхности

б) Охлаждение теплообменной поверхности

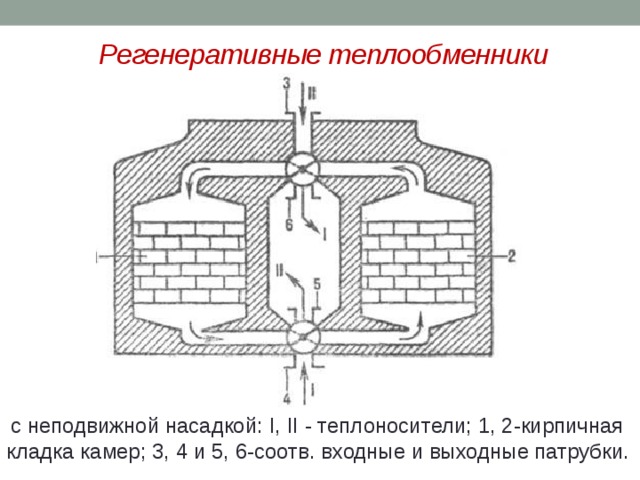

Регенеративные теплообменники

  с неподвижной насадкой: I, II - теплоносители; 1, 2-кирпичная кладка камер; 3, 4 и 5, 6-соотв. входные и выходные патрубки.

Насадки регенеративных теплообменников

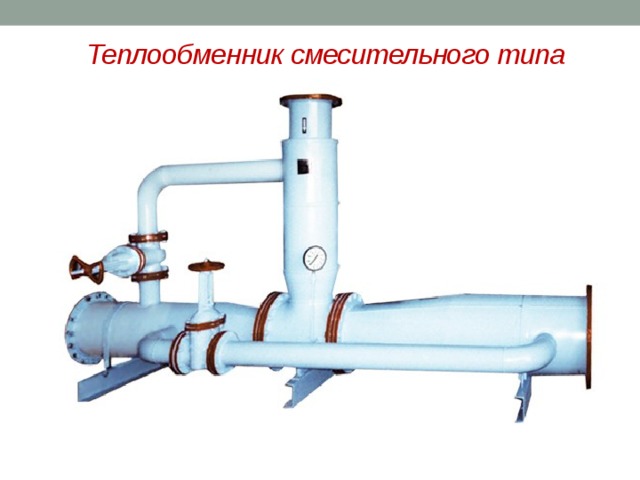

Теплообменник смесительного типа

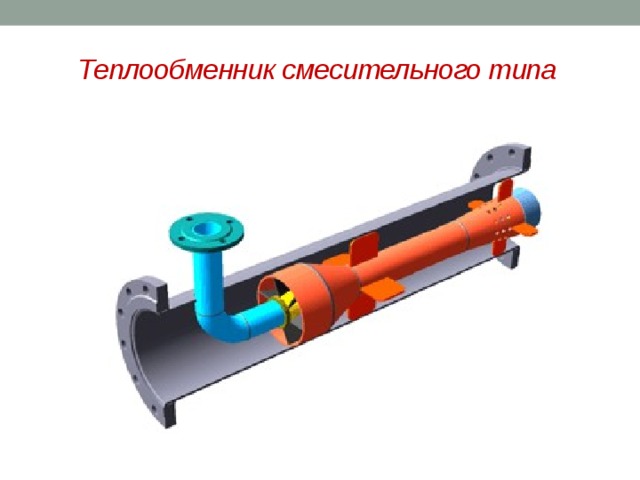

Теплообменник смесительного типа

Аппараты с внутренним тепловыделением

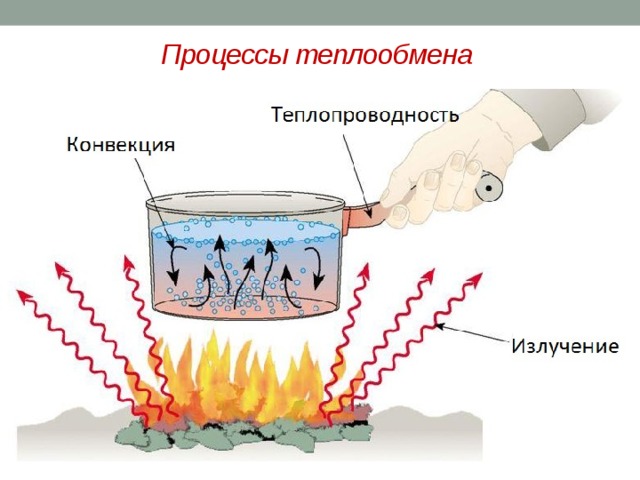

Процессы теплообмена

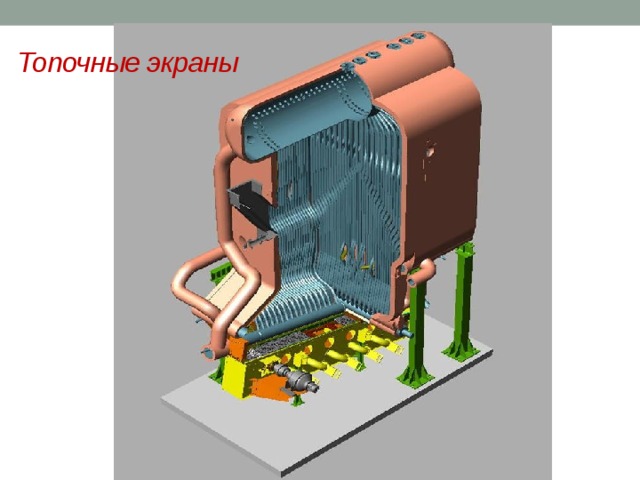

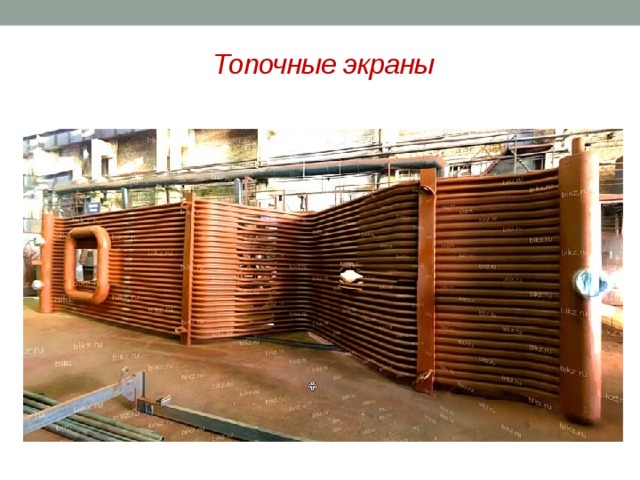

Топочные экраны

Топочные экраны

Топочные экраны

Типы экранирования топки

а —  гладкотрубный экран;

I — тру­ба; 2 — огнеупорный бетон; 3 — тепловая изоляция; 4 — уплотнительный слой (обмазка, металлический лист).

Типы экранирования топки

б  — гладкотрубный экран с вварными проставками (мембранный);

1 — тру­ба; 3 — тепловая изоляция; 4 — уплотнительный слой (обмазка, металлический лист); 5 — металлическая проставка.

Типы экранирования топки

в  — газоплотный экран из плавниковых труб;

1' — плавниковая труба;

Типы экранирования топки

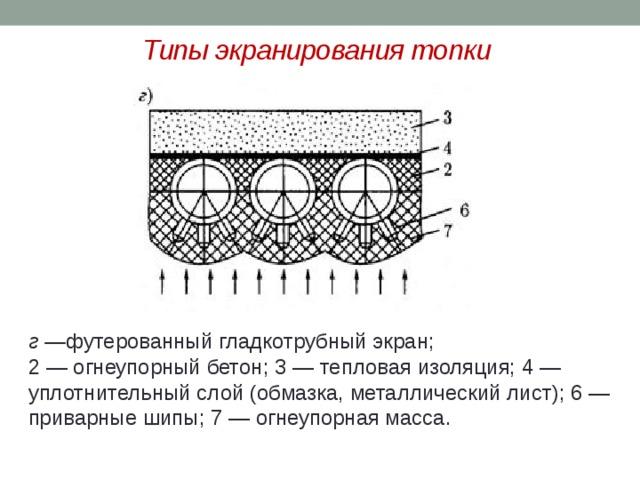

г — футерованный гладкотрубный экран;

2 — огнеупорный бетон; 3 — тепловая изоляция; 4 — уплотнительный слой (обмазка, металлический лист); 6 — приварные шипы; 7 — огнеупорная масса.

Типы экранирования топки

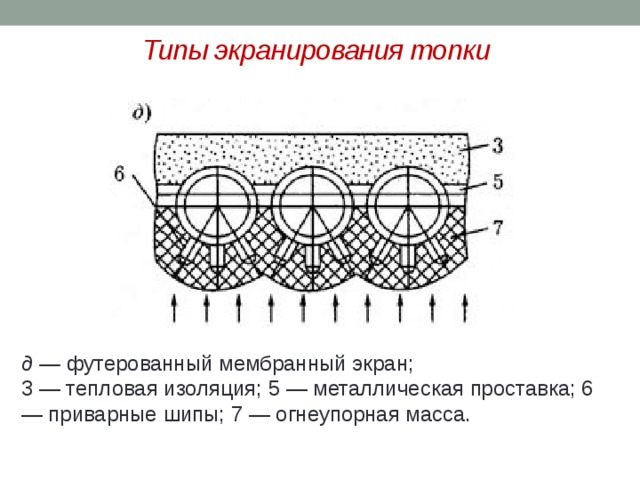

д —  футерованный мембранный экран;

3 — тепловая изоляция; 5 — металлическая проставка; 6 — приварные шипы; 7 — огнеупорная масса.

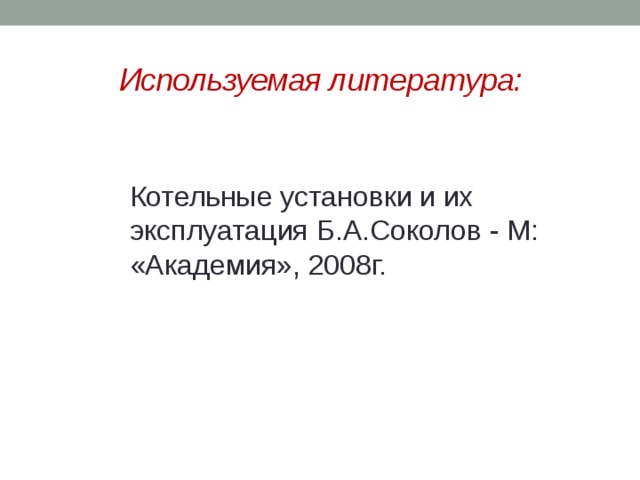

Используемая литература:

Котельные установки и их эксплуатация Б.А.Соколов - М: «Академия», 2008г.
