Торсионная подвеска

ПМ.01. Техническое обслуживание и ремонт автотранспорта МДК 01.01 Устройство автомобилей

Тема. Торсионная подвеска Занятие № 85

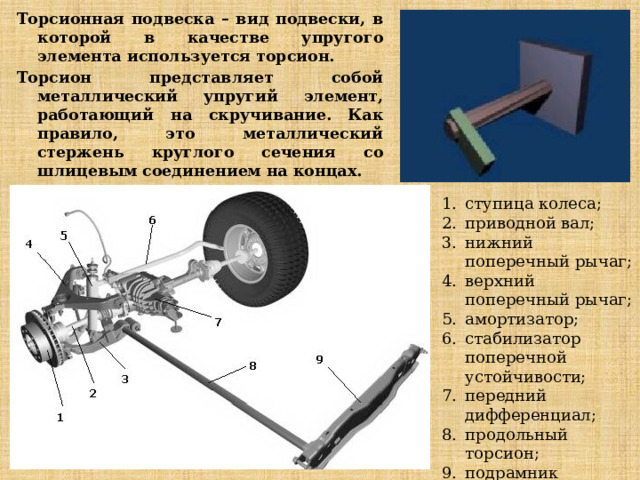

Торсионная подвеска – вид подвески, в которой в качестве упругого элемента используется торсион.

Торсион представляет собой металлический упругий элемент, работающий на скручивание. Как правило, это металлический стержень круглого сечения со шлицевым соединением на концах.

• ступица колеса;
• приводной вал;
• нижний поперечный рычаг;
• верхний поперечный рычаг;
• амортизатор;
• стабилизатор поперечной устойчивости;
• передний дифференциал;
• продольный торсион;
• подрамник

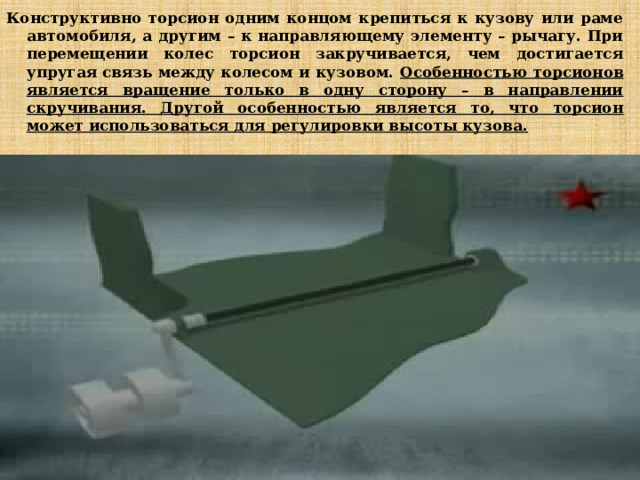

Конструктивно торсион одним концом крепиться к кузову или раме автомобиля, а другим – к направляющему элементу – рычагу. При перемещении колес торсион закручивается, чем достигается упругая связь между колесом и кузовом. Особенностью торсионов является вращение только в одну сторону – в направлении скручивания. Другой особенностью является то, что торсион может использоваться для регулировки высоты кузова.

Торсионы применяются в различных видах независимых подвесок:

• на двойных поперечных рычагах,
• на продольных рычагах,
• со связанными продольными рычагами ( торсионной балке ).

B торсионной подвеске на двойных поперечных рычагах торсионы располагаются параллельно кузову, благодаря чему их длину, а соответственно упругие свойства можно регулировать в широком пределе. Один конец торсиона крепиться к нижнему поперечному рычагу (реже к верхнему рычагу), другой конец – к раме автомобиля.

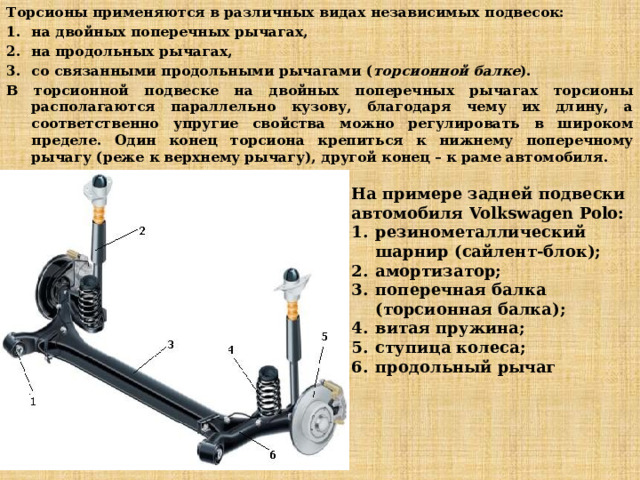

На примере задней подвески автомобиля Volkswagen Polo:

• резинометаллический шарнир (сайлент-блок);
• амортизатор;
• поперечная балка (торсионная балка);
• витая пружина;
• ступица колеса;
• продольный рычаг

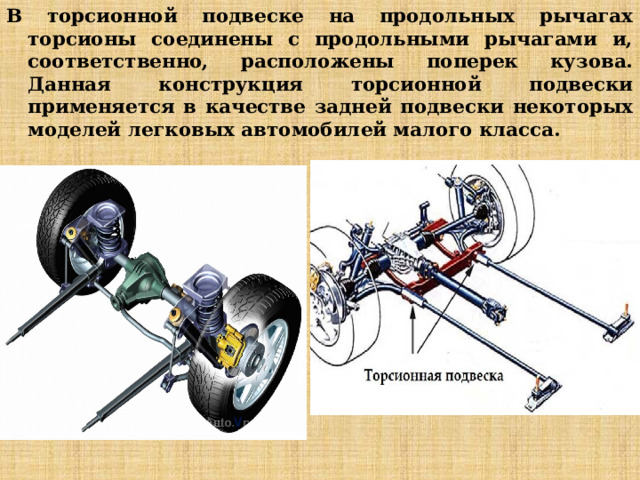

В торсионной подвеске на продольных рычагах торсионы соединены с продольными рычагами и, соответственно, расположены поперек кузова. Данная конструкция торсионной подвески применяется в качестве задней подвески некоторых моделей легковых автомобилей малого класса.

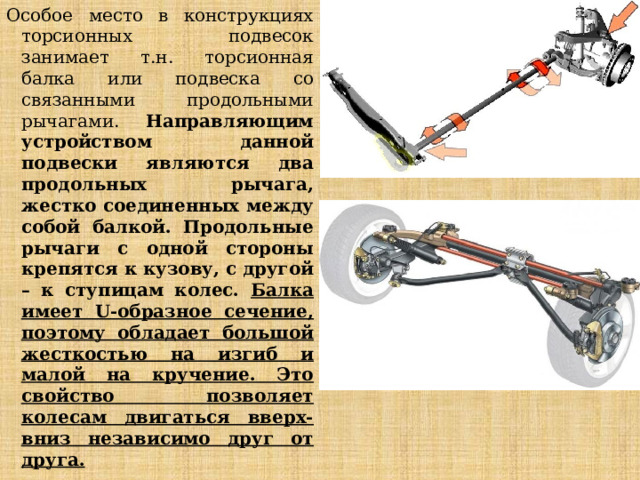

Особое место в конструкциях торсионных подвесок занимает т.н. торсионная балка или подвеска со связанными продольными рычагами. Направляющим устройством данной подвески являются два продольных рычага, жестко соединенных между собой балкой. Продольные рычаги с одной стороны крепятся к кузову, с другой – к ступицам колес. Балка имеет U-образное сечение, поэтому обладает большой жесткостью на изгиб и малой на кручение. Это свойство позволяет колесам двигаться вверх-вниз независимо друг от друга.

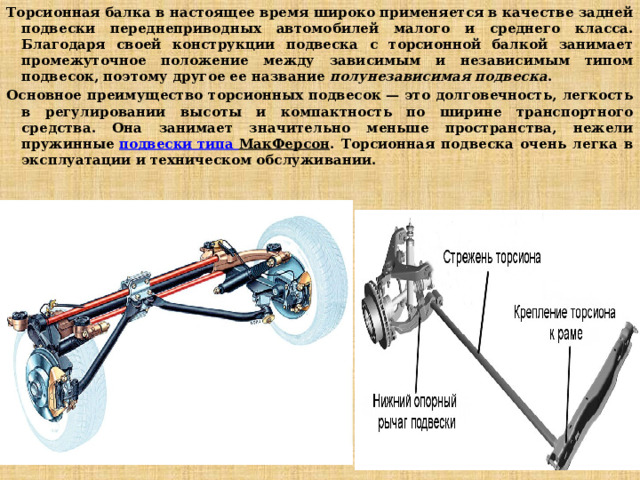

Торсионная балка в настоящее время широко применяется в качестве задней подвески переднеприводных автомобилей малого и среднего класса. Благодаря своей конструкции подвеска с торсионной балкой занимает промежуточное положение между зависимым и независимым типом подвесок, поэтому другое ее название  полунезависимая подвеска .

Основное преимущество торсионных подвесок — это долговечность, легкость в регулировании высоты и компактность по ширине транспортного средства. Она занимает значительно меньше пространства, нежели пружинные  подвески типа МакФерсон . Торсионная подвеска очень легка в эксплуатации и техническом обслуживании.
