Трансформатор. Презентація. 11 клас
Категория:
Физика
20.07.2020 11:52
Просмотр содержимого документа
«Трансформатор. Презентація. 11 клас»
Трансформатор. Передача електроенергії та її використання.
11 клас.

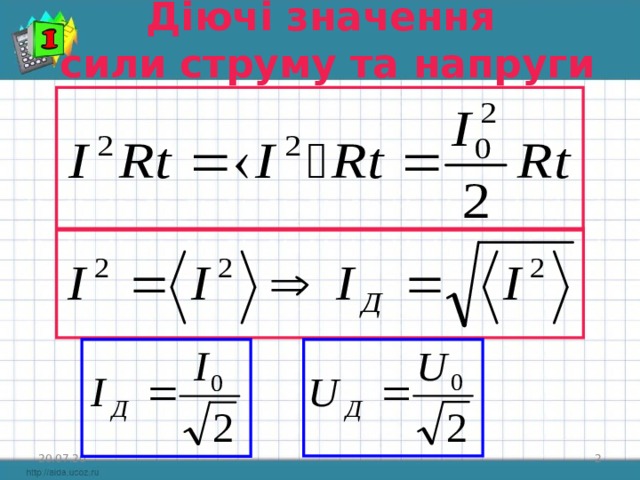

Діючі значення сили струму та напруги
20.07.20

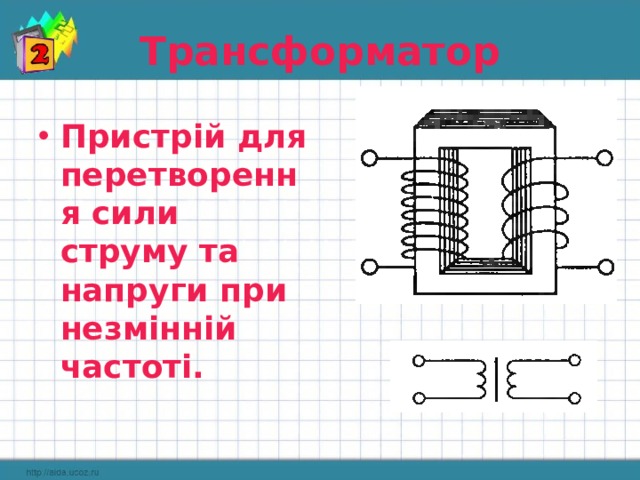

Трансформатор
- Пристрій для перетворення сили струму та напруги при незмінній частоті.

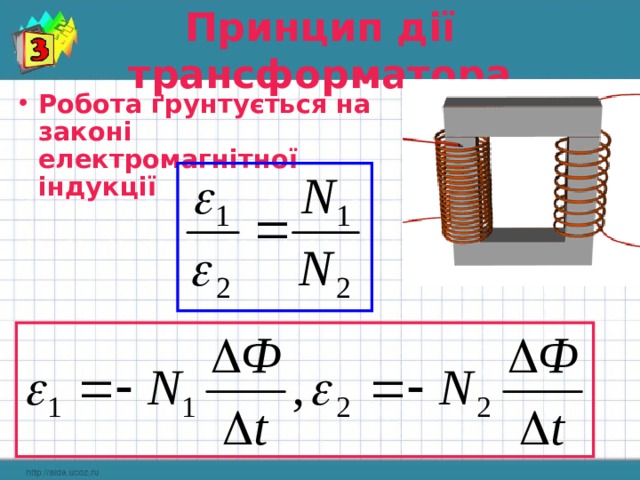

Принцип дії трансформатора
- Робота ґрунтується на законі електромагнітної індукції
N₁ (k " width="640"

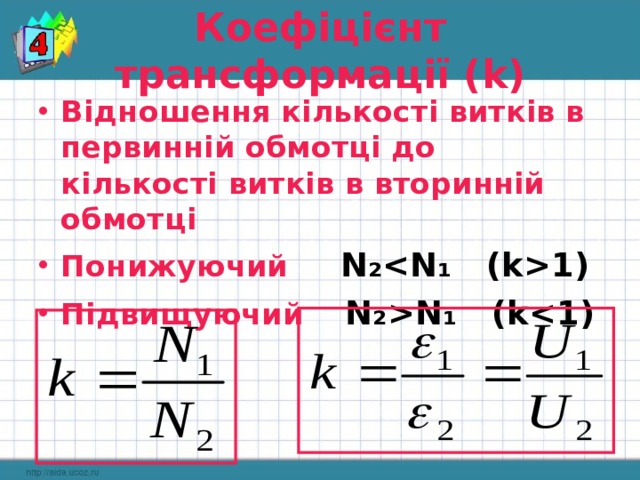

Коефіцієнт трансформації ( k )
- Відношення кількості витків в первинній обмотці до кількості витків в вторинній обмотці
- Понижуючий N₂1)
- Підвищуючий N₂N₁ (k

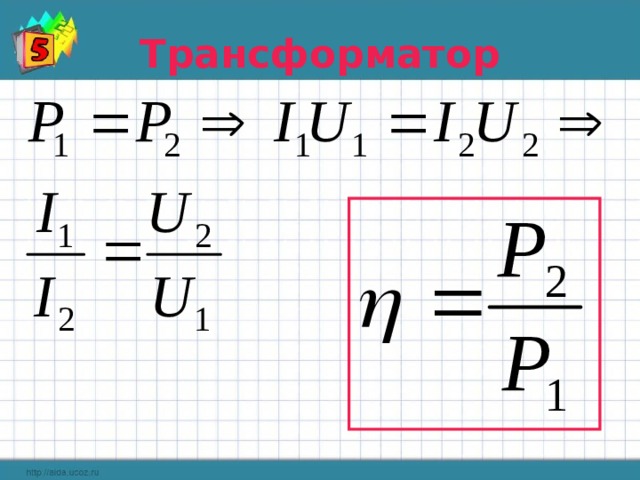

Трансформатор

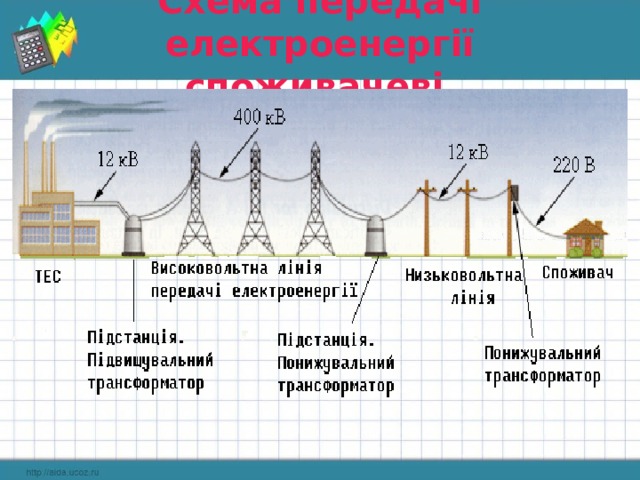

Схема передачі електроенергії споживачеві

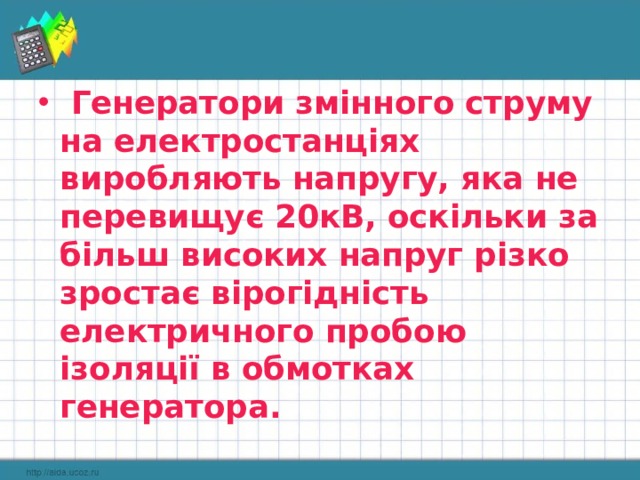

- Генератори змінного струму на електростанціях виробляють напругу, яка не перевищує 20кВ, оскільки за більш високих напруг різко зростає вірогідність електричного пробою ізоляції в обмотках генератора.

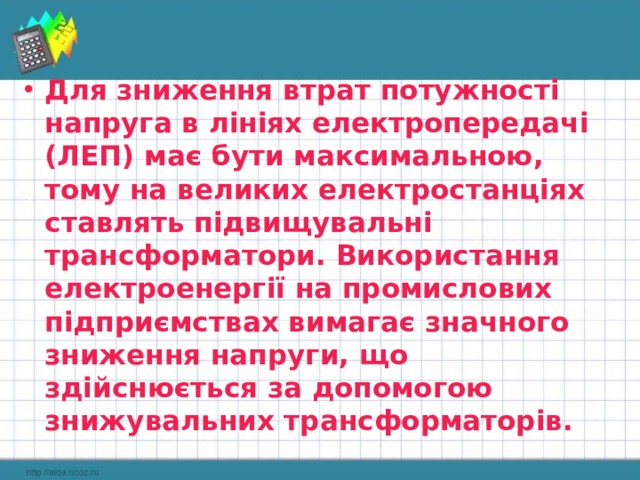

- Для зниження втрат потужності напруга в лініях електропередачі (ЛЕП) має бути максимальною, тому на великих електростанціях ставлять підвищувальні трансформатори. Використання електроенергії на промислових підприємствах вимагає значного зниження напруги, що здійснюється за допомогою знижувальних трансформаторів.

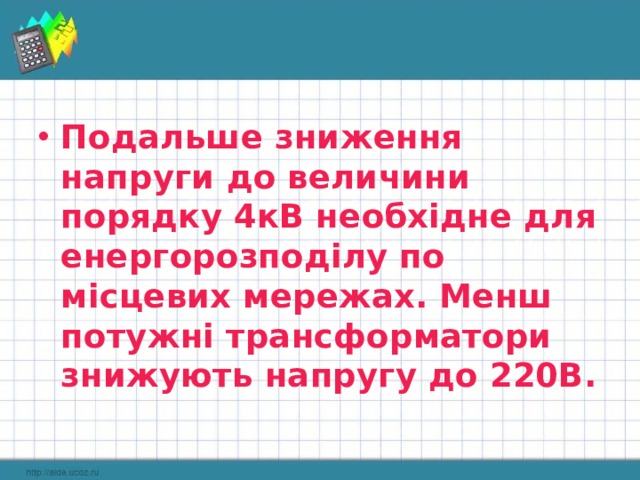

- Подальше зниження напруги до величини порядку 4кВ необхідне для енергорозподілу по місцевих мережах. Менш потужні трансформатори знижують напругу до 220В.

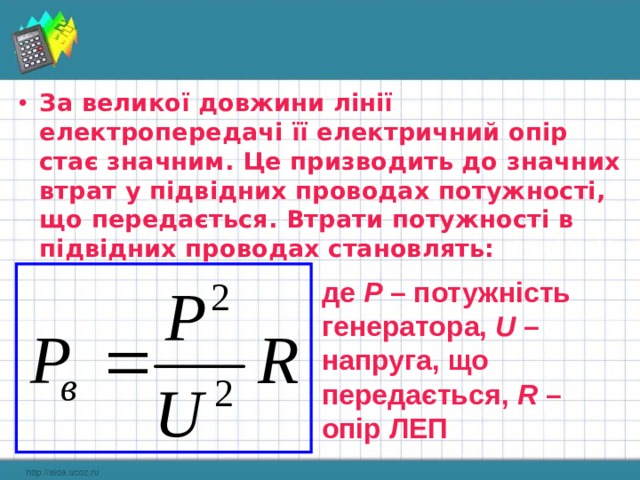

- За великої довжини лінії електропередачі її електричний опір стає значним. Це призводить до значних втрат у підвідних проводах потужності, що передається. Втрати потужності в підвідних проводах становлять:
де Р – потужність генератора, U – напруга, що передається, R – опір ЛЕП
